Пеллетный котел (стр. 3 )

7	Когда видна метка
Часы	Программа зажигания активна
нагреватель	Нагреватель в работе
Подача пеллет	Идет подача пеллет
Вытяжной вентилятор	Вентилятор в работе
Вентилятор первичн. воздуха	Вентилятор в работе
Циркуляционный насос	Насос в работе
Предупреждение	Внимание

Дисплей
8	Информация
9	Время
10	Индикатор температуры воды

Система управления котла ''Pelling'' является самой важнойэлектронной состовляющей котла. Она состоит из:

панели управления, установленной под крышкой котла управляющим блокоми дисплеем, установленной на передней стороне котла.

С панели управления можно управлять функциями котла, а также проверять информацию о текущем состоянии котла.

Котел может работать на 5 (пяти) различных уровнях мощности. Взависимости от потребности, для увеличения или уменьшения нагрева,  регулировка мощности может производиться автоматически.

Если существует необходимость увеличить мощность, это регистрируется и система управления дает сигнал для увеличения мощности, происходит увеличение подачи топлива, а также пропорционального увеличения воздушного потока в зону горения.

Когда достигается заданная температура (потребность в тепловой энергии удовлетворяется) автоматика дает сигнал на уменьшения мощности (модулирует); или когда термостат дает сигнал, что температура достигла установленного значения,  котел переключается в состояние ожидания (если режим ожидания включен).

Принцип работы котла

Принцип работы котла очень прост.

При нажатии кнопки запуска, котел переходит в режим розжига. Появится START, и после этого PELLET IGNITION. Обычно эта фаза длится в течение 5-15 минут в зависимости от типа котла и качества пеллет. Далее активируется процесс подачи топлива, зажигание и включение вентилятора. Система подачи топлива подает начальное количество гранул в горелку. В это же время авторозжиг воспламеняет поданные пеллеты, включается вытяжной вентилятор  и создается необходимой для горения разрежение в дымоходе. Когда датчик температуры  дымовых газов обнаруживает, что температура в дымоходе достигла необходимого значения, система управления меняет режим работы котла на FLAME STABILIZATION.

Эта фаза (FLAME STABILIZATION) длится 2-3 минуты, (в зависимости от типа котла и в этой фазе зажигание выключено). После стабилизации пламени, котел переходит в нормальный рабочий режими происходит изменение уровней мощностейс 1-годо заданного. На дисплее отображается WORK. На правой стороне дисплея отображается процесс набора мощности.

Схематическое представление меню управления

МЕНЮ	ЗНАЧЕНИЕ	ОПИСАНИЕ
MENU 01 SET CLOCK	SET	TABLE 1	УСТАНОВКА ДАТЫ И ВРЕМЕНИ

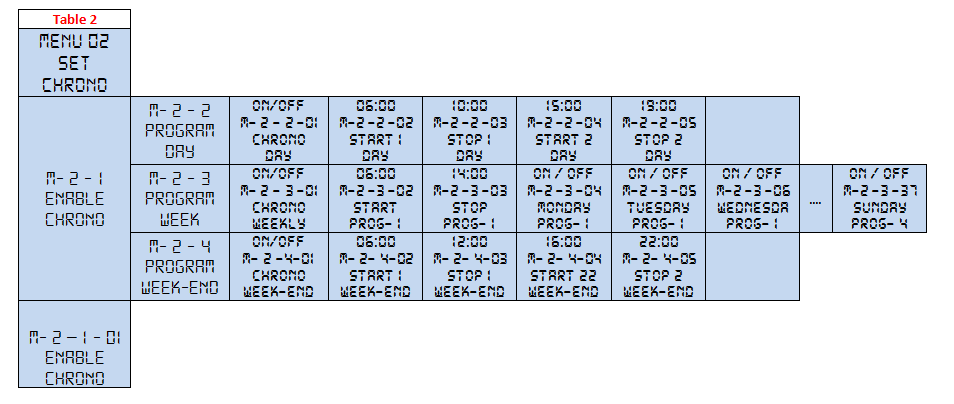

MENU 02 SET CHROMO	SET	M-2-1 ENABLE CROMO	TABLE 2	ПРОГРАММИРОВАНИЕ ВКЛ./ВЫКЛ.
ON / OFF M-2-1-01 ENABLE CHROMO	ON-OFF
MENU 03 SELECT LANGUAGE	SET	HR-IT-EN-DE-FR-ES-PT	ВЫБОР ЯЗЫКА
MENU 04 MODE STAN-BY	SET	ON - OFF	КОМНАТНЫЙ ТЕРМОСТАТ - ВЫКЛ КОТЕЛ –ВКЛ МОДУЛЯЦИЯ-ВЫКЛ
MENU 05 MODE BUZZER	SET	ON - OFF	ЗУММЕР
MENU 06 LORO INITIRL	SET	90 SEC	ЗАГРУЗКА ПЕЛЛЕТ
MENU 07 STATE STOVE	SET	WATER TEMP.; EQHAUST GASES TEMP.; EQHAUST FAN RPM.	СОСТОЯНИЕ КОТЛА
MENU 08 SETTINGS TEHNIC	SET	ТОЛЬКО ДЛЯ СЕРВИСНОГО ПЕРСОНАЛА
MENU 09 FUEL TYPE	SET	PELLET - WOOD	ВЫБОР ТИПА ТОПЛИВА

Нажатием кнопки SET вы входите в главное меню.

Кнопки «1» и «2» – выбор желаемого значения
Кнопки «5» и «6» – переход между страницами меню
Кнопка «3» (SET) – подтверждение
Кнопки «4»(ON/OFF) – возврат

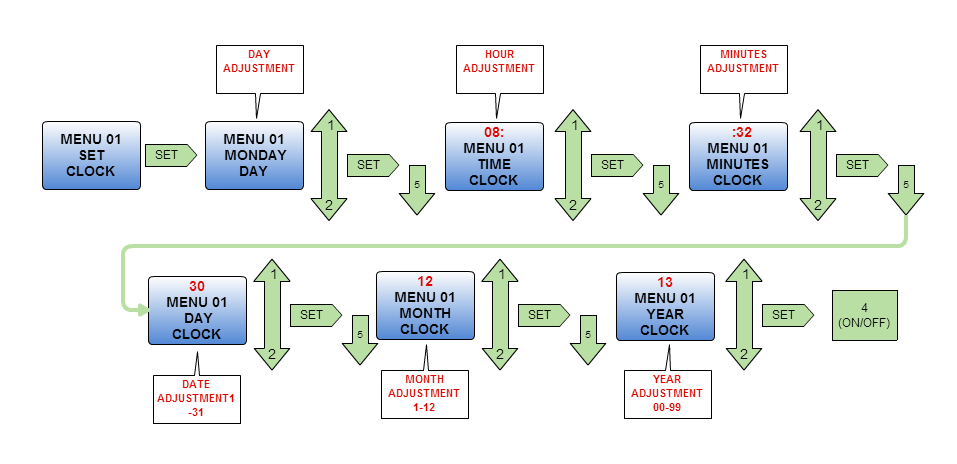

Table 1 – Установка даты и времени
6	MENU 01 MONDAY DAY	PON - NED	ДЕНЬ НЕДЕЛИ
08:   MENU 01 TIME CLOCK	00-24	ЧАС
MENU 01 SET CLOCK	: 33 MENU 01 MINUTES CLOCK	00-59	МИНУТЫ
30 MENU 01 DAY CLOCK	01-31	ДАТА
30 MENU 01 MONTH CLOCK	1-12	МЕСЯЦ
13 MENU 01 YEAR CLOCK	00-99	ГОД

Кнопки 1 и2 – выбор желаемого значения

Кнопки 5 и 6 – переход между страницами меню

Недельное программирование (М – 2 – 3) – возможно запрограммировать до 4 (четырех включений или выключений)

Корректировка программ, режимы вкл/выкл. Часовые корректировки.

Корректировкавремени (Clock) может быть сделана следующим образом:

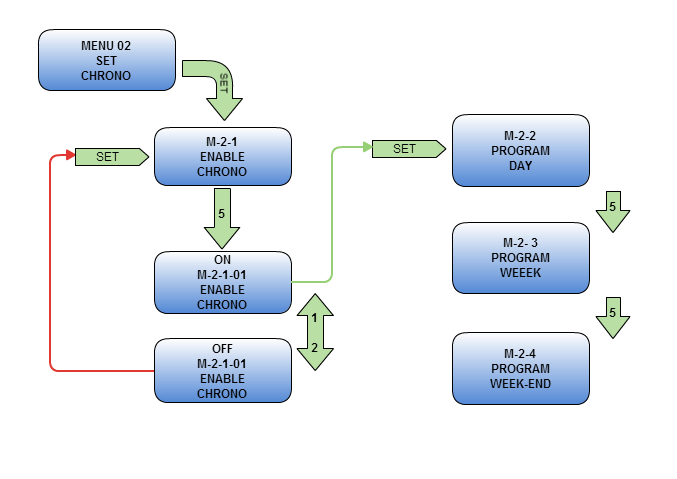

Программирование котла.

Котел имеет возможность запрограммировать и выключать режим в течение дня, и эта опция регулируется по трем направлениям:

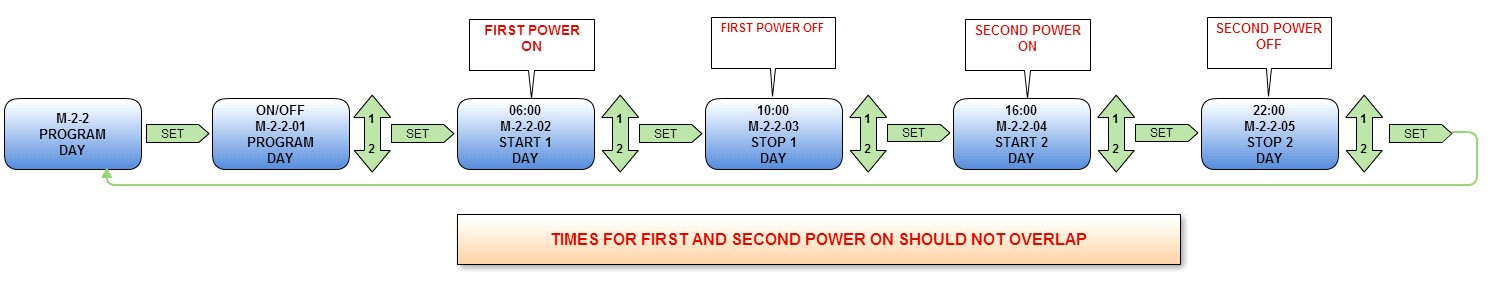

ДНЕВНОЕ ПРОГРАММИРОВАНИЕ, в этом режиме мы можем установить 2 (два) разных времени для зажигания и выключения котла. Это распространяется на все дни недели. (схема 2)

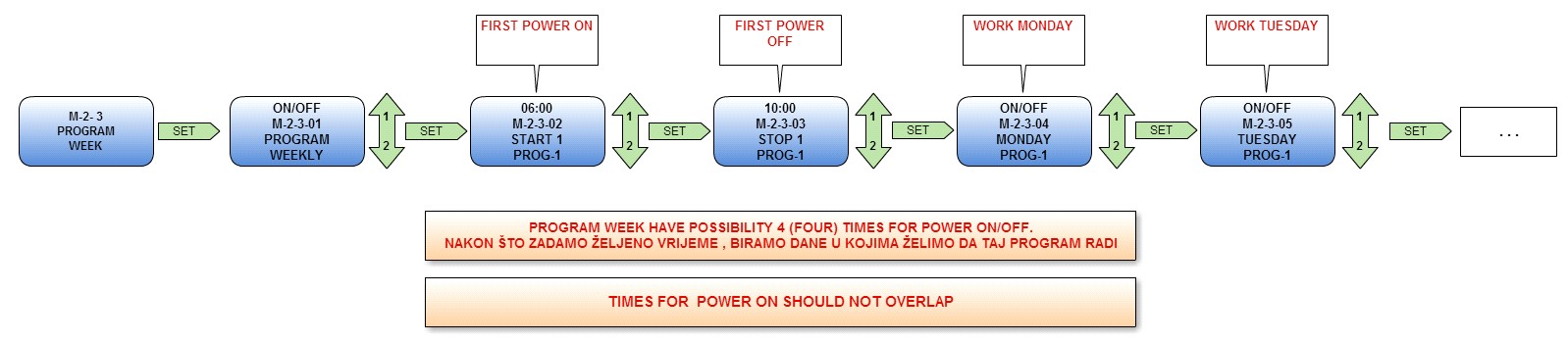

НЕДЕЛЬНОЕ ПРОГРАММИРОВАНИЕ, в этом режиме мы можем установить 4 (четыре) различных времени для зажигания и выключения. В этом режиме мы можем выбрать день недели (пн-вс) в который мы хотим программировать котел. работать для каждой программы (схема 3)

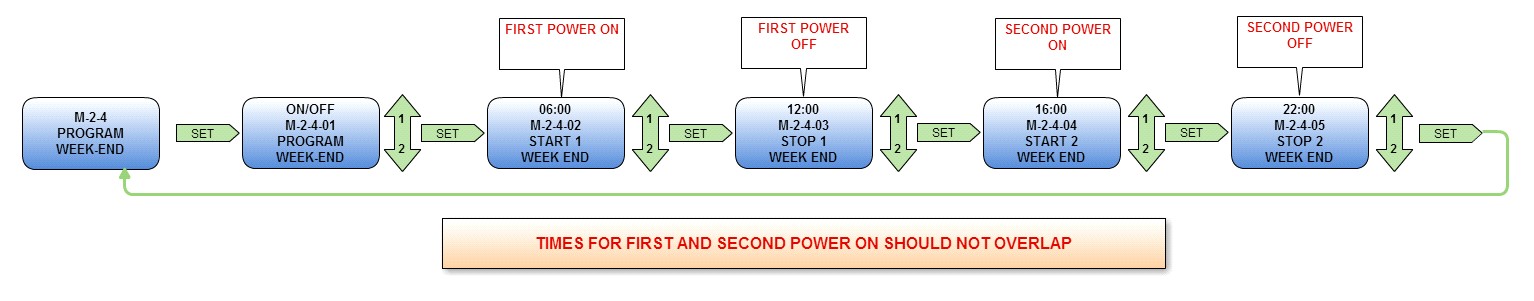

Сб-Вс ПРОГРАММИРОВАНИЕ, в этом режиме мы можем установить 2 (два)различных времени для зажигания и выключения, но только для субботы и воскресенья.(Схема 4)

Схема1.

Схема2.

Схема3.

Схема1.

  Схема4.

Язык и стандарты

Языковые настройки регулируются с помощью кнопки SET, после чего нажатием кнопки «5» или «6» мы выбираем опцию MENU 03-LANGUAGE.

При нажатии в меню языков кнопку SET открывается (итальянский, английский, немецкий, французский, хорватский...), в котором можно выбрать нужный язык нажав кнопку «1» или «2».

Когда желаемый язык выбран, должно быть сделано подтверждение с помощью кнопки SET.

Возврат назад делается путем нажатия на кнопку «4» (ON/OFF)

Дежурный режим

STAND BY используется в двух случиях..

В случае, когда нужно чтобы котел выключался по достижению заданной температуры (установить ON), В том случае, когда нужно чтобы котел модулировал, при достижении требуемой температуры (установить OFF).

Функция STAND BY может быть установлена ON или OFF следующим образом:

STAND BY MODE(дежурный режим) активируется нажатием кнопки SET, а затем нажатием кнопок «5» и «6» мы выбираем нужный пункт в MENU 04 – STAND BY MODE. Нажатием SET мы открываем опции ON или OFF (выбираются нажатием кнопок «1» или «2», и подтверждается нажатием кнопки SET).

Дежурный режим с установленным датчиком для температуры воды

Подключение комнатного термостата (поставляется отдельно), означает, что контакт замкнут.

ФУНКЦИЯ STAND-BY УСТАНОВЛЕНА В ПОЛОЖЕНИЕ ON

В случае когда функция STAND-BY активирована (ON), котел отключится, когда достигается температура выше заданной на 2 градуса С, и после 2 минут паузы (заданно на заводе) на дисплее отобразиться TON-WAITING COOLING (ожидание охлаждения). Если температура не падает ниже заданной температуры в течение 4 (четырех) минут, на дисплее отображается
TON-REQUEST WAITING (запрос ожидания).

Когда температура воды в котле опустится ниже заданной температуры на 2 градуса С, котел начнет работу с режима зажигания и будет работать на установленной мощности.
