Пеллетный котел (стр. 5 )

После удаления горелки вставьте решетку.

Когда​​ решетка установлена, измените режимрегулированияв "WOOD". Этоделаетсяследующимобразом:

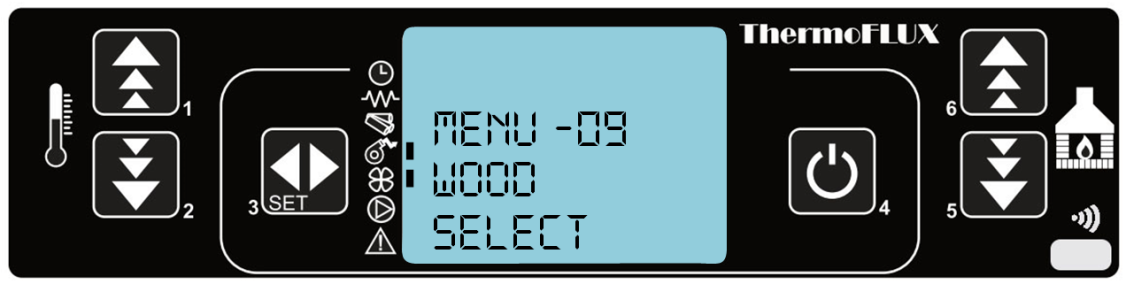

Кнопку SET нажмите 1 раз, после этого нажимайте кнопку «5»  до тех пор пока на дисплее не отобразиться «MENU 09 –FUEL TYPE».

Нажмите SET ,  используя кнопки «1» или «2» выбирите WOOD.

Подтвердите кнопкой SET , нажатием кнопки вернитесь в главное меню.
Разожгите огонь в ручную, а затем включите регулирование котла с помощью кнопки ON/OFF

Примечание: При сжигании дров, все двери на котле должны быть закрыты. В случае отсутствия электроэнергии, при сжигании древесины, котел может достигнуть точки перегрева.

При

сжигании дров может выделяться определенное количество сажи и смолы, которые могут накапливаться на лопастях вентилятора, и после определенного периода времени это может привести к падению мощности вентилятора или вызвать его полную остановку.

Чистка и обслуживание

Для обеспечения корректной работы котла, очистки и обслуживание является обязательным.

Очистка может быть разделена на три этапа:

Ежедневно Еженедельно Ежемесячно

Ежедневная чистка

В зависимости от качества гранул, горелку нужно чистить раз в 1 - 3 дня.

Выключите котел и подождать когда он остынет Откройте нижнюю и среднюю двери Используйте защитные перчатки, чтобы удалить горелку. Вычистите золу из горелки в огнестойкий контейнер. Отверстия на горелкее должны быть прочищены соответствующим инструментом для обеспечения потока воздуха для горения. Возвратите горелку в первоначальное положение, следите за правильным положением к воспламенителю.

Закройте дверцу перед розжигом котла.
Еженедельная очистка

Каждые 4 - 10 дней (в зависимости от интенсивности отопления) необходимым:

Очистить зольный ящик Очистить трубы теплообменника

Очистка зольного ящика

Выключите котел идождитесь его охлаждения. Откройте нижнию дверцу котла. Используйте защитные перчатки, чтобы удалить зольный ящик и вычестить его содержимое в огнестойкий контейнер.

Верните зольный ящик на место. Закройте дверь перед зажиганием котла.

Очистка труб теплообменника

Мы рекомендуем делать очистку труб теплообменника до очистки золы из горелки и зольного ящика

Выключите котел и дождитесь его охлаждения Откройте верхнюю дверцу.

Металлическим инструментом (поставляется с котлом) прочистите все трубы.

Закройте двери до зажигания котла.

Проверьте, есть ли зола в горелке или зольном ящике и очистите их в соответствии с приведенными выше инструкциями.

Ежемесячная очистка

Очистка дымовой камеры

Выключите котел, отсоедините котел от электропитания.

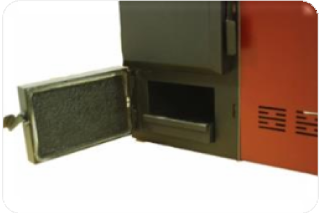

Выключите котел и дождитесь его охлаждения. Открутите гайки на задней панеле дымовой камеры (фото ниже).

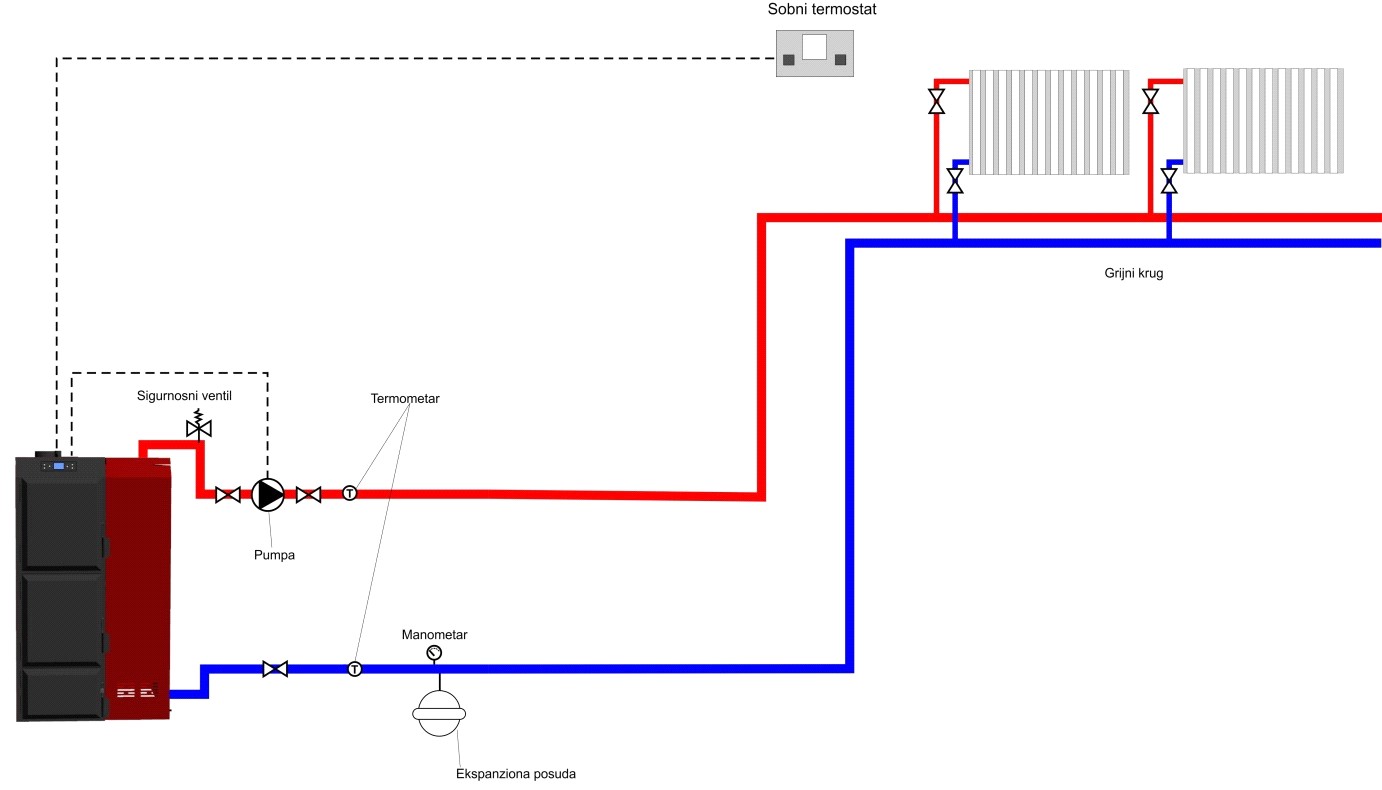

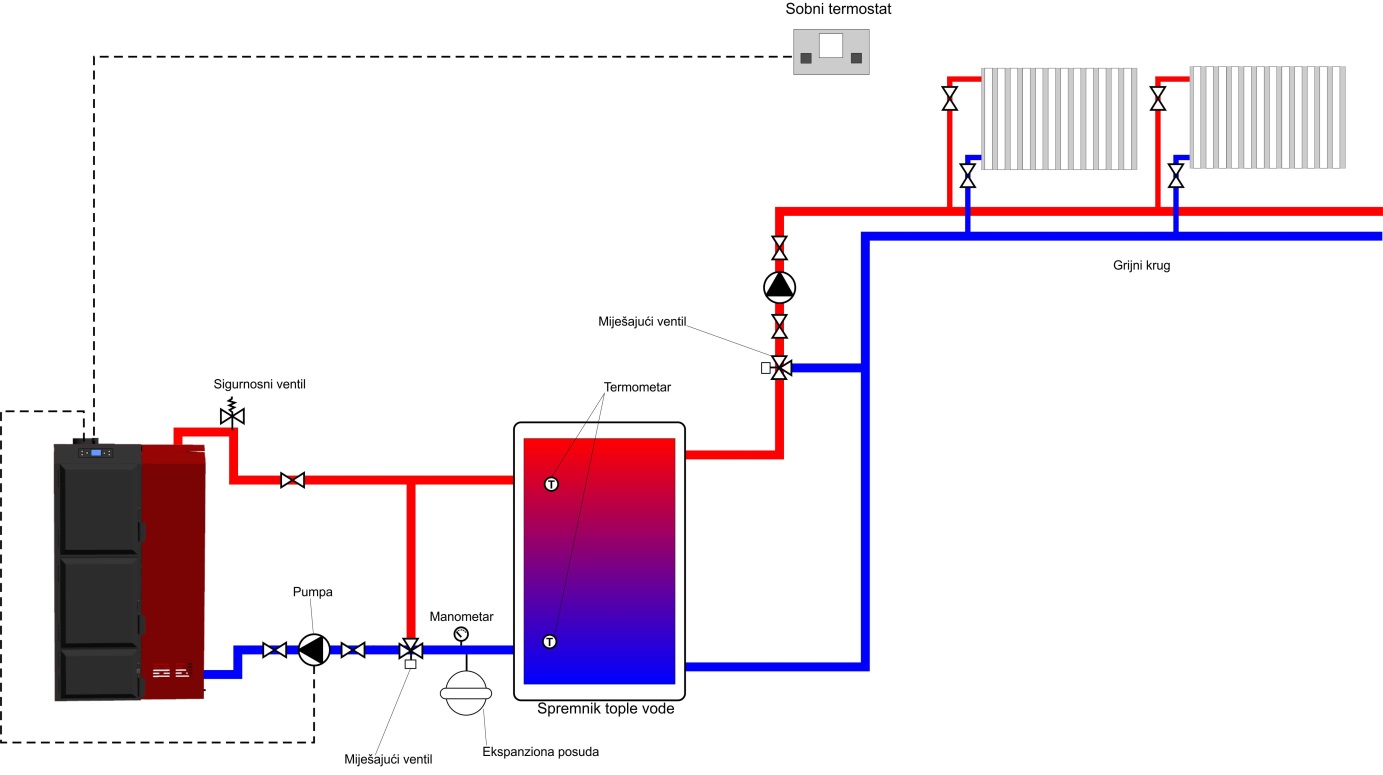

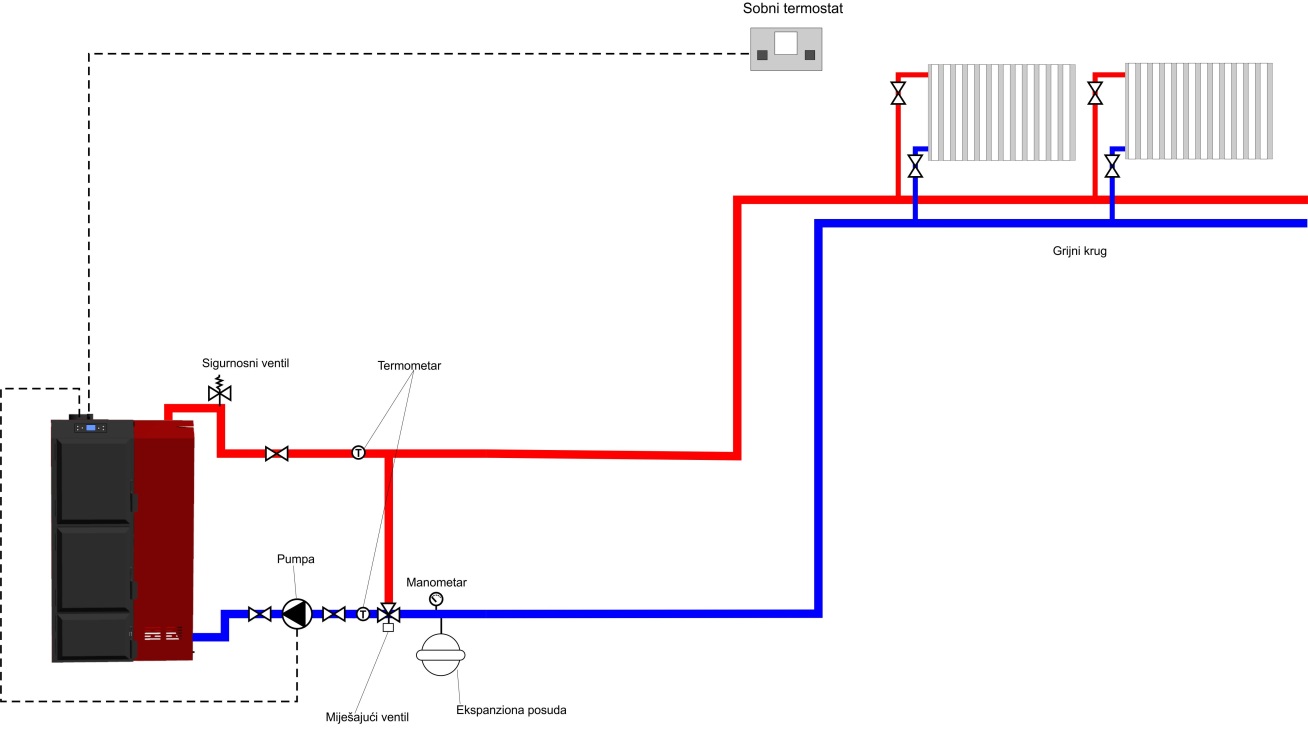

Снимите металлическую пластину. Очистите содержимое из камеры в огнестойкий контейнер. Верните на место металлическую пластину и затяните все гайки. Варианты подключения Гидравлические схемы подключения

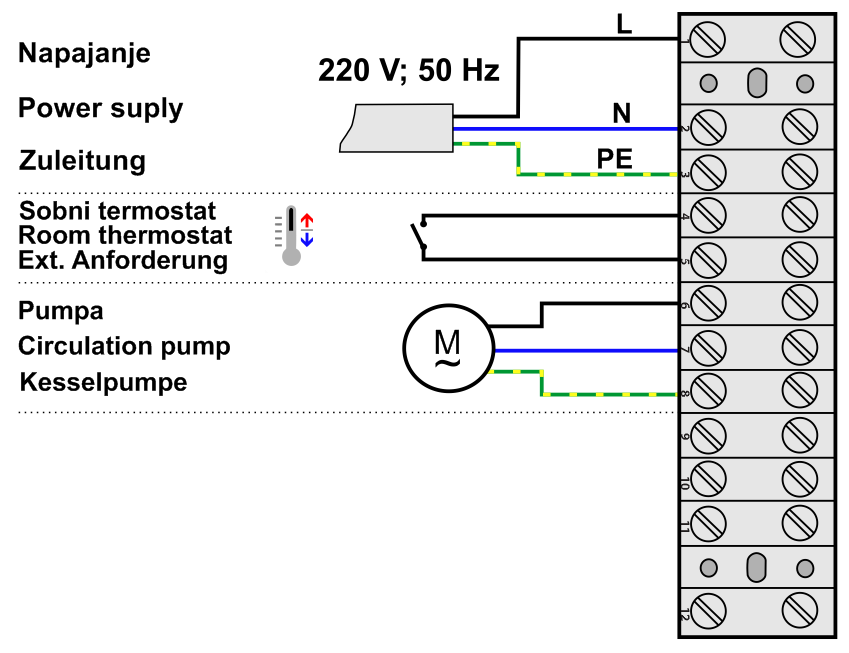

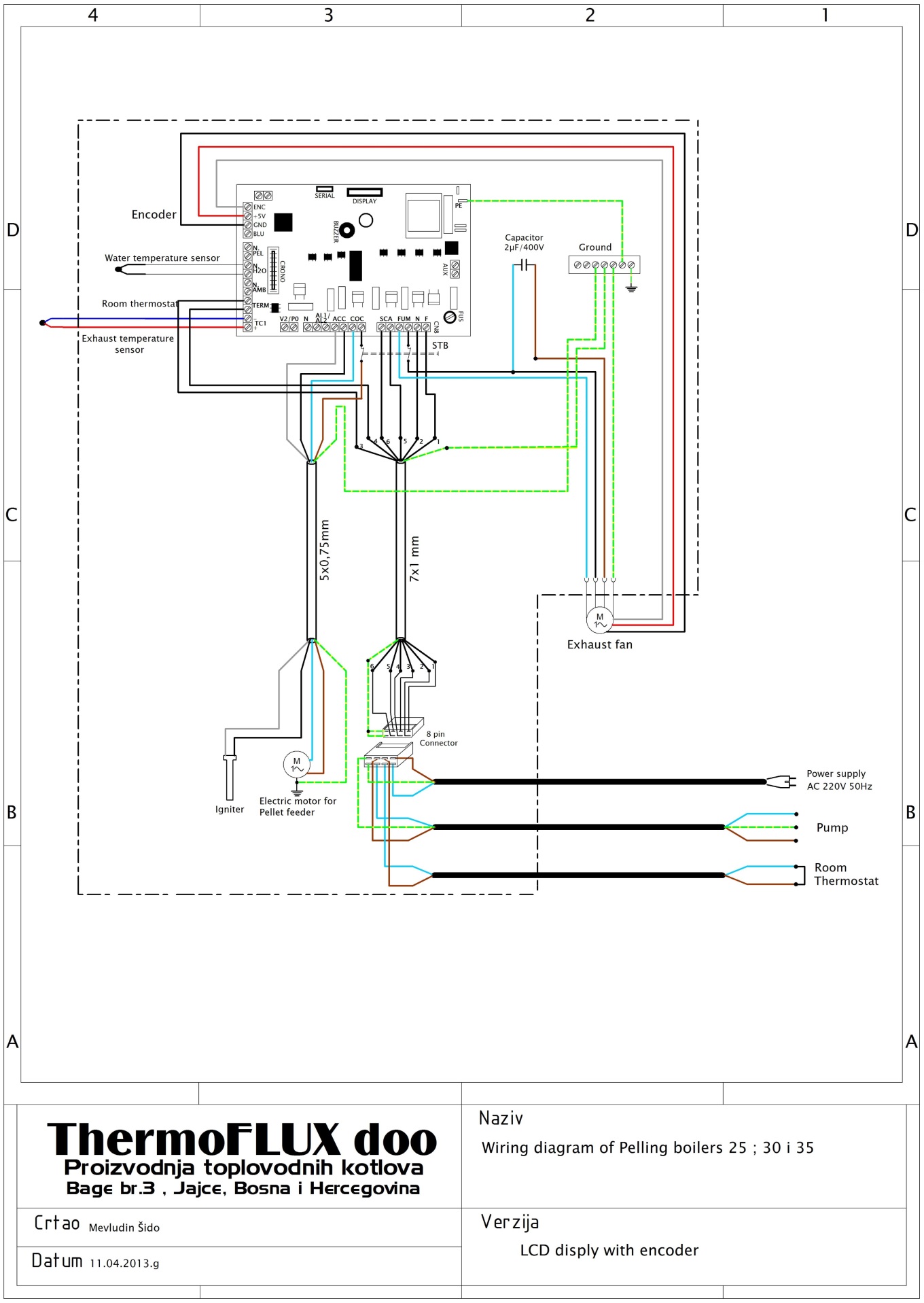

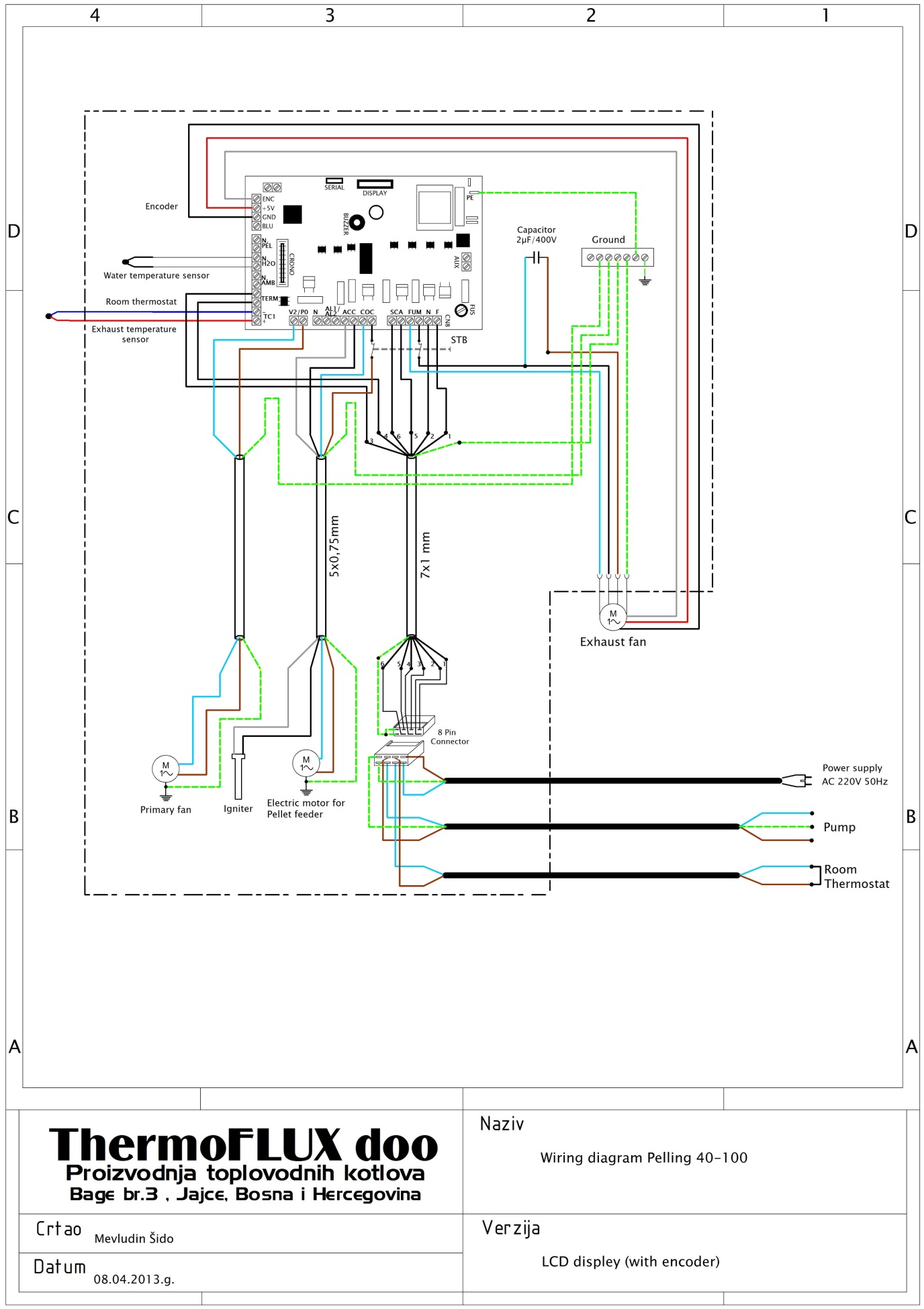

Схема электрического подключения

На задней стороне бункера есть соединительная коробка для подключения:

• Напряжение 220 В, 50 Гц

• Циркуляционный насос

• Комнатный термостат

Котел должен быть подключен к электросети. Напряжение питания 220 В и 50 Гц, через предохраниА (быстродействующий).

Циркуляционный насос

Обязательно подключите насос на предусмотренные клеймы. Мощность насоса, который может быть подключен на выходе составляет 120 W. Если мощность больше, или несколько насосов предусмотрены для подключения, то соединение должно быть выполнено с помощью реле и контакторов.

Комнатный термостат

Пользователь имеет возможность установить комнатный термостат в любой комнате. Работа котла с терморегулятором, подсоединенным к  комнатному термостату может отличаться в зависимости от активации функции STANDBY. Подключение комнатного термостата  (заводская настройка по умолчанию), означает, что его контакт закрыт.

Установка и подключение комнатного термостата должны выполняться только квалифицированным персоналом.

Оповещение

Дисплей	Описание	Решение
	Сигнализация Активна- указано рядом со знаком для тревоги	Отменить сигнал тревоги можно нажатием кнопки 4. После этого, дисплей показывает FINAL CLEANING (окончательна очистка) длится 4 минуты. После этого можно перезапустить котел, если проблема решена.
NO IGNITION (НЕТ ЗАЖИГАНИЯ)	Ошибка зажигания.	Нет гранул в бункере – заполните бункер Шнековый дозатор пустой - начальное заполнение Попал посторонний предмет в дозатор - очистить Низкое качество гранул (мокрые пеллеты, длинные гранулы, пыль в гранулах) - заменить гранулы Воспламенитель неисправен - замените его, свяжитесь с авторизованным сервисом. Перезапустите котел.
NO PELET (НЕТ ПЕЛЛЕТ)	Во время работы котла, температура дымовых газов меньше ниже допустимых значений	Нет гранул в бункере – заполните бункер Шнековый дозатор пустой - начальное заполнение Попал посторонний предмет в дозатор - очистить Низкое качество гранул (мокрые пеллеты, длинные гранулы, пыль в гранулы) - заменить гранулы. Свяжитесь с авторизованным сервисом.
SMOKE PROBE (ДАТЧИК ДЫМА)	Датчик температуры уходящих газов неисправен или не подключен. аварийный сигнал активируется и гаснет.	Свяжитесь с авторизованным сервисом.
WATER PROBE (ДАТЧИК ВОДЫ)	Датчик температуры воды неисправен или не подключен. аварийный сигнал активируется и гаснет.	Свяжитесь с авторизованным сервисом.
HOT FUMI (ГОРЯЧИЙ ДЫМ)	Температура дымовых газов выше допустимой (250 ° С). аварийный сигнал активируется и гаснет.	Котел не был очищен, датчик дыма загрязнен. Почистите котел и перезапустите зажигание. Черезмерное количество гранул. Свяжитесь с авторизованным сервисом.
SAFETY THERMAL (ТЕПЛОВАЯ БЕЗОПАСНОСТЬ)	Защитный термостат (STB) был активирован, так как температура котловой воды превысила 95 ° C.	Подождите когда котел остынет, а затем открутите пластиковую крышку и подходящим инструментом сбросте переключатель. Вполне возможно, что насос не работает, и нет циркуляции воды. Свяжитесь с авторизованным сервисом.
BLACK OUT (НЕТ ЭЛЕКТРИЧЕСТВА)	На котел не подается электрическое напряжение	Сбросьте сигнал и запустите котел

Инструкция о демонтаже и правильной утилизации котла Утилизация

Следующие элементы изготовлены из металла и могут быть утилизированы на полигонах для металла:

котел металлические листы внешнего покрытия бункер система подачи топлива (за исключением электромотора) горелка

Электронные компоненты могут быть переработаны.

Стекло, стекловата и пластиковые детали могут быть переработаны на свалках.

Мотор шнек изготовлен из нескольких видов металла, которые могут быть переработаны.

Масло и конденсаторы могут быть утилизированы только в местах захоронения специальных отходов.

Гарантия Гарантийный период

На котел устанавливается гарантия – 2 года

ThermoFLUX отвечает за гарантийную эксплуатацию котла в Боснии и Герцеговине.

Гарантия в других государствах должна быть представлена ​​уполномоченнымимпортером-дистрибьютором.

Гарантийные условия

Первый запуск котла должно быть выполнен сервисным специалистом уполномоченным импортером - дистрибьютором.

Котел должен работать в соответствии с условиями, приведенными в данном руководстве.

Котел должен быть установлен в соответствии со всеми местными нормами и правилами.

Качество пеллет должно соответствовать всемстандартам, приведенным в данном руководстве.

Освобождение от гарантии

Гарантия не распространяется на:

Несанкционированную и небрежнуюэксплуатацию и техническое обслуживание Несанкционированное открытие и обслуживание котла Неправильная установка, механические повреждения Повреждения, вызванные невыполнение требований инструкции приведены в руководстве

Повреждения, вызванные другими причинами такимикак: ​​огоньи вода, высокое напряжение.

Технический персонал

Контакты уполномоченной сервисной службы вы можете найти на страницах нашего сайта:www. ekotermo.ruиwww. eco-kotly.ru
