Аварийные разливы нефти и нефтепродуктов (стр. 3 )

Синтетические сорбенты

Чаще всего используются в странах с высокоразвитой нефтехимической промышленностью (США, страны ЕЭС, Япония). Чаще всего их изготовляют из полипропиленовых волокон, формируемых в нетканные рулонные материалы разной толщины. Кроме того, используют полиуретан в губчатом или гранулированном виде, формованный полиэтилен с полимерными наполнителями и другие виды пластиков. В то же время использование их в виде тонких порошков для повышения эффективности использования на тонких пленках, по мнению, специалистов фирмы "Маннесман-Италия", недопустимо из-за опасности канцерогенных заболеваний.

Природные органические и органоминеральные сорбенты

Являются наиболее перспективным видом сорбентов для ликвидации нефтяных загрязнений. Чаще всего применяют древесную щепу и опилки, модифицированный торф, высушенные зернопродукты, шерсть, макулатуру. Одним из лучших природных сорбентов, сопоставимым по своей нефтеемкости с модифицированным торфом, является шерсть. Она может поглотить до 8-10 тонн нефти на тонну своей массы, при этом природная упругость шерсти позволяет отжать большую часть легких фракций нефти. Однако после нескольких таких отжимов шерсть сваливается в битуминизированный войлок и становится непригодной для использования. Высокая цена шерсти, недостаточное ее количество и строгие требования к хранению (шерсть очень привлекает грызунов, насекомых, претерпевает биохимические превращения) не позволяют считать ее сколько-нибудь перспективным массовым нефтяным сорбентом.

К специализированным судам для ликвидации катастрофических разливов ННП относятся суда, разработанные для проведения отдельных этапов или итого комплекса мероприятий по ликвидации разлива нефти на водоемах. По функциональному назначению их позволено делить на дальнейшие типы: нефтесборщики – самоходные суда, осуществляющие самостоятельный сбор нефти в акватории; бонопостановщики – скоростные самоходные суда, обеспечивающие доставку в район разлива нефти боновых заграждений и их установку; универсальные – самоходные суда, способные обеспечить громадную часть этапов ликвидации катастрофических разливов ННП самостоятельно, без добавочных плавтехсредств. Все собранные при ликвидации катастрофы нефтепродукты и нефтеводяная смесь собираются или же в танкер, или в специальную емкость, которая в следующем отправляется на переработку.

Результат конструкторской разработки.

Устройство включает в себя собственно нефтесборное устройство 1 (см. рисунок), направляющее устройство 2, поддон 4, контейнер для мусора 5, плавающее ограждение 6.

Нефтесборное устройство представляет собой понтон с двумя герметичными отсеками. Пространство, образованное внутренними переборками отсеков и днищевым листом, является приёмной ванной 7 устройства, которая отделена от забортного пространства поплавковой заслонкой 8. Для накопления и временного хранения загрязнённого нефтью мусора служит сетчатый контейнер 9. Для откачки водонефтяной смеси в приёмной ванне смонтирован регулируемый по высоте приёмник 10. Хранится нефтесборное устройство на палубе судна в поддоне 4.

В качестве ёмкости - накопителя собранного нефтепродукта используется грузовая цистерна судна, оборудованная по принципу каскадного отстойника. Контейнер служит для накопления и временного хранения собранного мусора. Нефтесборное устройство и контейнер установлены на поддоне.

Для локализации пролитой нефти судно укомплектовано плавающим ограждением общей длиной 100 метров. Судно устанавливается в зависимости от характера загрязнения. Загрязнённый участок водной поверхности локализуется при помощи плавающего ограждения. При включении пожарного насоса судна и с помощью пожарных рукавов нефть струями воды сгоняется к нефтесборному устройству. Мусор, попавший вместе с нефтепродуктами в приёмную ванну, задерживается в сетчатом контейнере, а водонефтяная смесь поступает в вакуум баллон, откуда насосом откачивается в первую ступень каскадного отстойника. Собранная нефть откачивается на станцию очистки подсланевых вод. Мусор выгружается на причал приёма мусора.

Устройства для сбора нефти и нефтепродуктов

Для очистки акваторий и ликвидации разливов нефти используются нефтесборщики, мусоросборщики и нефтемусоросборщики с различными комбинациями устройств для сбора нефти и мусора.

Нефтесборные устройства, или скиммеры, предназначены для сбора нефти непосредственно с поверхности воды. В зависимости от типа и количества разлившихся нефтепродуктов, погодных условий применяются различные типы скиммеров как по конструктивному исполнению, так и по принципу действия.

По способу передвижения или крепления нефтесборные устройства подразделяются на самоходные; устанавливаемые стационарно; буксируемые и переносные на различных плавательных средствах.

По принципу действия – на пороговые, олеофильные, вакуумные и гидродинамические.

Пороговые скиммеры отличаются простотой и эксплуатационной надежностью, основаны на явлении протекания поверхностного слоя жидкости через преграду (порог) в емкость с более низким уровнем. Более низкий уровень до порога достигается откачкой различными способами жидкости из емкости.

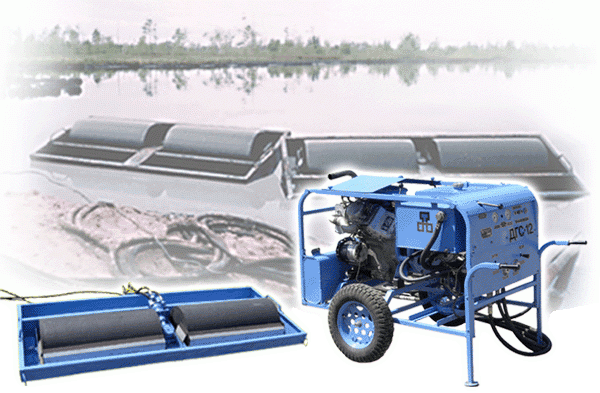

Олеофильные скиммеры отличаются незначительным количеством собираемой совместно с нефтью воды, малой чувствительностью к сорту нефти и возможностью сбора нефти на мелководье, в затонах, прудах при наличии густых водорослей и т. п. Принцип действия данных скиммеров основан на способности некоторых материалов подвергать нефть и нефтепродукты налипанию.

Вакуумные скиммеры отличаются малой массой и сравнительно небольшими габаритами, благодаря чему легко транспортируются в удаленные районы, но они не имеют в своем составе откачивающих насосов и требуют для работы береговых или судовых вакуумирующих средств. Большинство этих скиммеров по принципу действия являются также пороговыми.

Гидродинамические скиммеры основаны на использовании центробежных сил для разделения жидкости различной плотности – воды и нефти. К этой группе скиммеров также условно можно отнести устройство, использующее в качестве привода отдельных узлов рабочую воду, подаваемую под давлением гидротурбинам, вращающим нефтеоткачивающие насосы и насосы понижения уровня за порогом, либо гидроэжекторам, осуществляющим вакуумирование отдельных полостей. В этих нефтесборных устройствах также используются узлы порогового типа.

Нефтесборные системы предназначены для сбора нефти с поверхности моря во время движения нефтесборных судов, т. е. на ходу. Эти системы представляют собой комбинацию различных боновых заграждений и нефтесборных устройств, которые применяются также и в стационарных условиях (на якорях) при ликвидации локальных аварийных разливов с морских буровых или потерпевших бедствие танкеров.
По конструктивному исполнению нефтесборные системы делятся на буксируемые и навесные.

Буксируемые нефтесборные системы для работы в составе ордера требуют привлечения таких судов, как: буксиры с хорошей управляемостью при малых скоростях; вспомогательные суда для обеспечения работы нефтесборных устройств (доставка, развертывание, подача необходимых видов энергии); суда для приема и накопления собранной нефти и ее доставки.

Навесные нефтесборные системы навешиваются на один или два борта судна. При этом к судну предъявляются следующие требования, необходимые для работы с буксируемыми системами: хорошее маневрирование и управляемость на скорости 0,3-1,0 м/с; развертывание и энергообеспечение элементов нефтесборной навесной системы в цикле работы; накопление собираемой нефти в значительных количествах.
К специализированным судам для ликвидации аварийных разливов ННП относятся суда, предназначенные для проведения отдельных этапов или всего комплекса мероприятий по ликвидации разлива нефти на водоемах.

По функциональному назначению их можно разделить на следующие типы: нефтесборщики – самоходные суда, осуществляющие самостоятельный сбор нефти в акватории; бонопостановщики – скоростные самоходные суда, обеспечивающие доставку в район разлива нефти боновых заграждений и их установку; универсальные – самоходные суда, способные обеспечить большую часть этапов ликвидации аварийных разливов ННП самостоятельно, без дополнительных плавтехсредств.

Все собранные при ликвидации аварии нефтепродукты и нефтеводяная смесь собираются либо в танкер, либо в специальную емкость, которая в последующем отправляется на переработку.

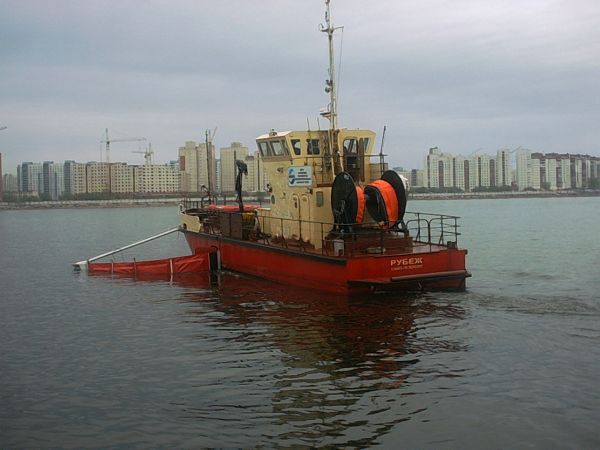

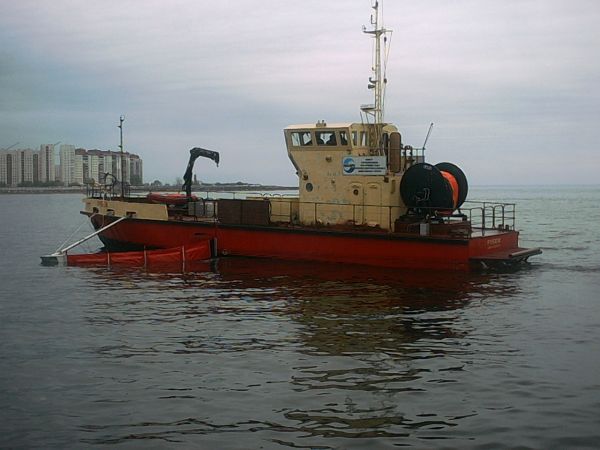

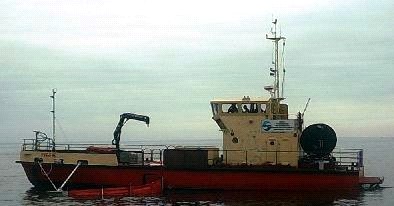

СУДНО – Нефтемусоросборщик для ликвидации аварийных разливов нефти проекта 82290

Судно технического обеспечения предназначается для решения следующих задач: - транспортировка и постановка плавучих боновых заграждений, - прием с судов и транспортировка к местам переработки льяльных вод и мусора, - выполнение работ по ликвидации загрязнения акватории мусором и разливов нефтепродуктов с температурой вспышки выше 60о. Закрытое стальное судно водоизмещающего типа, гладкопалубное, с одноостровной рубкой, с корпусом, разделенным пятью поперечными переборками на шесть водонепроницаемых отсеков, с двухвальной дизельной энергетической установкой и водометными движителями, расположенными в корме.

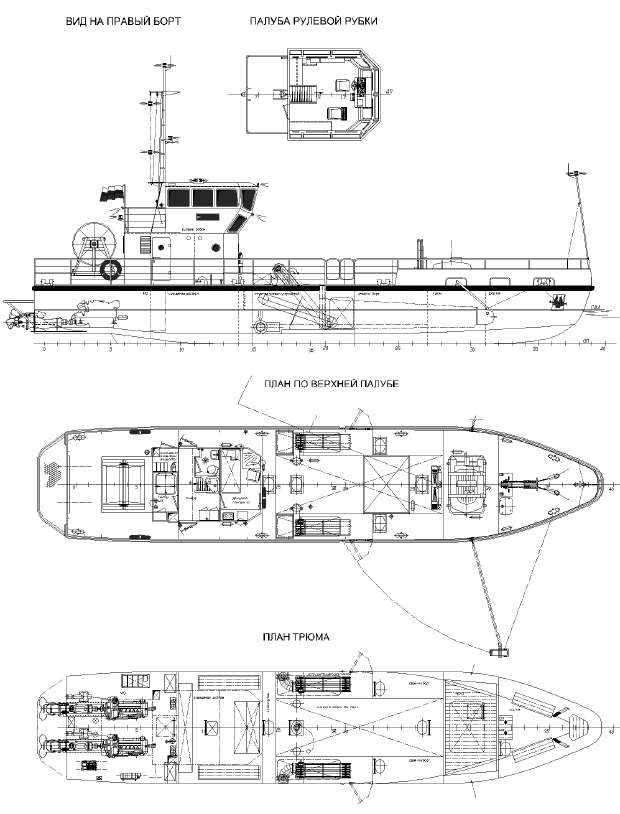

План общего расположения

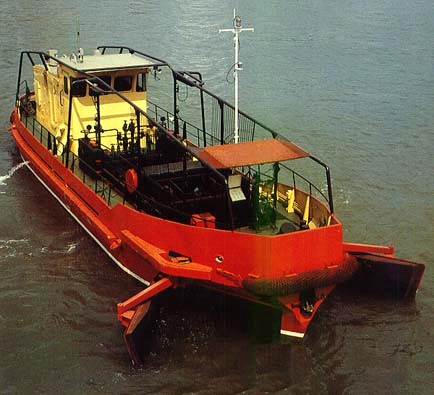

НЕФТЕМУСОРОСБОРЩИК
ПРОЕКТ 25505

Более 300 нефтемусоросборщиков нескольких поколений, построенных по проектам Института, успешно работают во многих портах мира, что свидетельствует о высоком уровне наших разработок и эффективности этих нефтесборщиков.

Нефтемусоросборщик проекта 25505 предназначен для сбора с поверхности воды в портах и на рейде нефтепродуктов, всех видов мусора и плавающих предметов весом до 75 кг. Возможна работа в составе экспедиции по ликвидации аварийных разливов нефтепродуктов с удалением от берега до 20 миль. НМС может принимать льяльные воды с судов с дальнейшей передачей их на станции приема балластных вод. Особенностью конструкции и принципа действия НМС является применение порогового разделения поверхностного слоя воды, всасываемой водометным движителем, вследствие чего загрязненный слой воды втягивается в приемную ванну, а основная масса чистой воды выталкивается через междудонный канал. Ширина захвата загрязненной поверхности регулируется направляющими щитками, служащими и закрытием приемного отверстия. Ширина захвата - 8 м. Скапливающийся в ванне мусор собирается в мусоросборочный контейнер, установленный над ванной. С помощью водомета и рулевого устройства обеспечивается высокая маневренность нефтемусоросборщика. Сбор нефтепродуктов и мусора путем "подтягивания" воды позволяет выполнять эту работу в самых малодоступных местах причалов и т. п.
