Аварийные разливы нефти и нефтепродуктов (стр. 6 )

	Габаритный размер, мм	Емкость м3	Габариты в сложенном виде, мм
Кассета для БПП-1100	2200 х 1050 х 1450	45 м3 (3 секции по 15 м)	2200 х 1050 х 220
Кассета для БПП-830	1800 х 900 х 1200	40 м3 (4 секции по 10м) 45 м3 (3 секции по 15 м)	1800 х 900 х 220

При хранении кассеты могут складываться в 2-3 яруса. Поднимаются краном или штабелером. По желанию заказчика кассеты могут быть укомплектованы тентами. Изготавливаются в стальном или алюминиевом варианте.

КОМПЛЕКТАЦИЯ К БОНОВЫМ ЗАГРАЖДЕНИЯМ

Катушки для боновых заграждений

БК-250		БК-120

Катушки для боновых заграждений БК-250 и БК-120 используются для хранения, постановки и снятия боновых заграждений. Устанавливаются на судах, катерах бонопостановщиках и береговых сооружениях. Катушки оснащаются пневмоприводом, гидроприводом, электроприводом либо изготавливаются безприводными.

СКИММЕР

Бортовая нефтесборная система для катеров с надводным бортом менее 120 см.

Гидравлические характеристики - 20 л / мин, давление (макс.)	120 bar
Длина бонового выстрела	6м
Угол к ДП судна	30o
Боновая линия БПП-600	5 м
Ширина захвата	3.3 м

В качестве бонового выстрела может быть использовано штатное устройство судна, с установкой дополнительного узла крепления к корпусу судна

В поставку входит:

Корпус нефтесборщика из алюминия Нефтесборная лента Устройство отжима Направляющий ролик с регулятором натяжения Крепление для установку на лодку Разъём для отливного шланга Запасная нефтесборная лента Гидромотор OMP 200 Гидравлическая станция HPP09 Шламовый насос S2TAL-2 Промежуточная нефтесборная емкость 75 л. Рукав сбросовый для помпы (51mm) 10 метров Комплект шлангов с быстроразъемными соединениями для гидравлики (длина 10 м.) Узел крепления траловой системы Звено крепления бонового выстрела Боновый выстрел длиной 6 м. Боновая линия Поплавок Контрфорс Направляющие потока Обух

СБОР НЕФТЕПРОДУКТОВ

Емкость для сбора и хранения нефтесодержащих отходов и нефтепродуктов

Емкость для сбора и хранения нефтесодержащих отходов и нефтепродуктов, ТО 20504853-007-05, выполнена из полипропиленовой ткани плотностью 115г/м2 в виде куба. В нижней и верхней гранях имеются горловины, через которые производится залив и слив отходов.

Внутри емкости имеется вставка из влагонепроницаемой ПЭ пленки толщиной 110 мкр., которая после использования по назначению утилизируется или, если нет повреждений, может быть использована повторно. Заливается нефть через верхнюю горловину, нижняя при этом завязана узлом согласно инструкции по эксплуатации. Поднимается емкость за петли любым грузоподъемным устройством и перевозится в транспортном средстве в один ряд.

Слив нефтепродуктов может производиться через нижнюю горловину, удерживая емкость в подвешенном состоянии над резервуаром или откачиваться насосом через верхнюю горловину.

Емкость достаточно прочная для транспортировки транспортными средствами или для хранения. Необходимо избегать колющих предметов и при проведении погрузочно-разгрузочных работ не кантовать и не бросать.

Емкости могут использоваться для транспортировки нефти, нефтесодержащих материалов, отходов.

При движении судна со скоростью около 2-ух узлов нефтяное загрязнение попадает в нефтетрал и направляется через проход к скиммеру, где чистая вода проходит между лент скиммера, загрязнение впитывается в ленты и поднимается в лоток. При заполнении лотка до 50 литров, жидкость откачивается установленным в нем шламовым насосом в бортовую емкость суда. При работе в статическом режиме скиммер может быть установлен на лоток в трех положениях: к носовой части судна, к кормовой части судна, перпендикулярно к борту. Скиммер может быть снят с судна с силовым агрегатом (или без него) и использоваться отдельно. Двойная (траловая) лента может быть заменена на широкую сплошную за несколько минут. Поставляется с бензиновым или дизельным силовым агрегатом. Возможна поставка без силового агрегата и насоса под имеющийся у Заказчика. Устройство «ЭКШ-3» с траловой системой предназначено для сбора легких нефтепродуктов, в том числе и тонких пленок с поверхности воды. Применение современных технологий позволяет решить проблему ликвидации аварийных разливов дизельного топлива. Материал корпуса устройства - АМГ5м коррозионностойкий к морской воде. Простота обслуживания, возможность замены нефтесборной ленты, быстрая подготовка к работе. Использование, как судовых источников гидравлической энергии, так и автономных переносных силовых гидравлических станций. Производительность – до 20 м3/час

Природоохранный катер «БП-690» (Бонопостановщик)

Оснащается компрессором и воздуходувкой, работающими от вала отбора мощности силовой установки катера.
Для локализации и ликвидации разливов нефти катер рекомендуется комплектовать следующим оборудованием:

Боны водобалластные, 250 м (заполняются воздухом от воздуходувки и водой от силовой установки катера)	-2 компл.
Катушка для боновых заграждений БП-120 гидроприводная	-1 шт.
Гидростанция	-1 шт.
Скиммер катерный СП-6М (производительностью 7 м3/час)	-1 шт.
Комплект шлангов, быстроразъемных соединений, оттяжек	-1 компл.
Носовая кранбалка грузоподъемностью 300 кг (для погрузки/выгрузки на необорудованный берег, для подъема с грунта боновых якорей)	-1 шт.
Комбинезон "Дельфин" с элементами плавучести	-2 шт.
Спецодежда ликвидатора нефтеразлива СИЗ КП (сертификат Регистра)	-2 компл.

Особенностью катера "БП-690" является то, что он комплексно решает задачу борьбы с нефтеразливом:

Высокая скорость катера позволяет быстро реагировать на ЧС. Катер имеет собственные боновые заграждения, которые устанавливает со скоростью 30 метров в минуту. Катер "БП-690" имеет скиммер производительность 7 м3/час. Собранная скиммером нефть закачивается в балластную часть бона (до 40 тонн собранной нефти на 250 м боновых заграждений), т. е. не требуется ни барж, ни надувных емкостей. После ликвидации разлива нефти катер буксирует бон с нефтью к месту приемки водонефтяной смеси

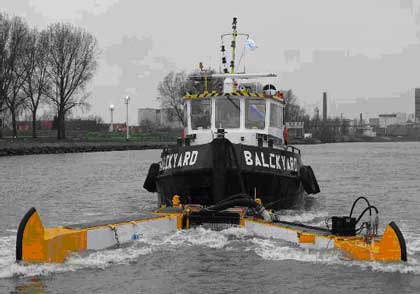

Новый нефтесборщик Victory Oil Sweeper

Мусоросборщики KOSEQ являются лидерами в отрасли, постоянно разрабатывая новые системы. Компания представила на рынок новую разработку, KOSEQ Victory Oil Sweeper®. Новый нефтесборщик удобен прежде всего тем, что он складывающийся.

Кроме того, его можно использовать в различных положениях и комбинациях – перед судном-сборщиком, у его борта, с понтоном или боновым заграждением. Испытания показали, что наилучшими параметрами, обеспечивающими качественную зачистку, являются угол раствора 120 градусов при скорости 3.5 узла. Система исполняется в нескольких вариантах, от стальной конструкции длиной 11 метров, шириной сбора 3.7 метра и высотой 1.5 метра, до небольшой аллюминиевой длиной 4 метра. К нефтесборщику прилагается набор из нескольких сьемных типов нефтесобирающих устройств (ловушка, щетки, пояса - weir, brush, belt). Складывающийся Victory Oil Sweeper удобен в экслпуатации и перевозке.

Самоходное малогабаритное судно - нефтесборщик на базе проекта Р 3672

       Самоходное судно тримаранного типа с утопленной рубкой, машинным отсеком в средней части, гидравлическим манипулятором предназначено для сбора и транспортировки нефти.

       Корпус судна разборный, состоящий из центрального понтона и двух дополнительных понтонов (боковых поплавков), крепящихся к центральному понтону с помощью рам. Для подъема понтонов на транспортные средства предусмотрены обухи с такелажными скобами. Транспортировка может производиться железнодорожным и автомобильным транспортом.
