Здания и сооружения объектов энергетики. Методика оценки технического состояния (стр. 22 )

Приложение В

(рекомендуемое)

Таблица 4. Классификация процессов коррозии бетона и железобетона.

Вид коррозии	Агрессивный фактор	Коррозионные процессы	Характерные особенности	Районы возникновения
Первый - выщелачивание	Растворяющая способность воды	Растворение гидрата окиси кальция и гидролиз гидросиликатов и других мате­риалов цементного камня	Образование на внутренней поверхности бетона, не соприкасающейся с водой, белых потеков, хлопьев или сталактитов	В подвальных помещениях береговых насосных, кабельных каналах и дымовых трубах
Бетон	Второй – растворение, усиленное химическими реакциями	Содержание ионов водорода	Растворение минералов цементного камня, усилен­ное действием кислот	Бетон имеет шероховатую и рыхлую структуру; чаще всего бурый или грязно-белый цвет. Наружные поверхности конструкций шелушатся и отслаиваются кусками и лещадками	Утечка кислот в водоподготовительной установке, при химической очистке котлов и турбогенераторов и т. д.
Содержание солей	То же, сопровождающееся обменными реакциями с солями, в первую очередь с солями магния	То же	В водоподготовительных установках
Третий - образование в структуре бетона новых веществ с увеличением объёма	Содержание сульфатов	Образование гидросульфалюмината кальция со значительным увеличением объёма	Образование на поверхности бетона сетки трещин, пузырей, местных расслаиваний и искривлений первоначальной формы	На электростанциях чаще всего развивается совместно с коррозией первого вида
Содержание сульфатов при одновременном содержании хлоридов	Образование двуводного гипса с тем же эффектом	То же	То же
Высокое содержание солей при наличии испаряющей поверхности	Накопление в порах бетона солей, способных переходить в другие кристаллогидратные формы с изменением объёма	То же	В помещениях солевых хозяйств водоподготовительной установки
Электрокоррозия	Во всех зданиях и сооружениях при утечке постоянного тока с основного пути	Электролиз компонентов цементного камня с разру­шением контактов	Образование трещин в защитном слое бетона, параллельных рабо­чей арматуре	Во всех зданиях и сооружениях при утечке постоянного тока с основного пути
Сталь	Газовая коррозия	Содержание в атмосфере кислых газов	Те же, что и при коррозии второго вида	Те же, что и при коррозии второго вида	Те же, что и при коррозии вто­рого вида
Атмосферная коррозия	Кислород и повышенная влаж­ность воздуха	Электрохимическое окис­ление и образование гид­роокисей	Образование на бетоне трещин, расслоений и ржавых потеков	Во всех зданиях и сооружениях
Электрокоррозия	Прохождение постоянного электрического тока	Анодное растворение	Образование трещин в защитном слое бетона, параллельных рабочей арматуре	Во всех зданиях и сооружениях при утечке постоянного тока с основного пути

Приложение В

(рекомендуемое)

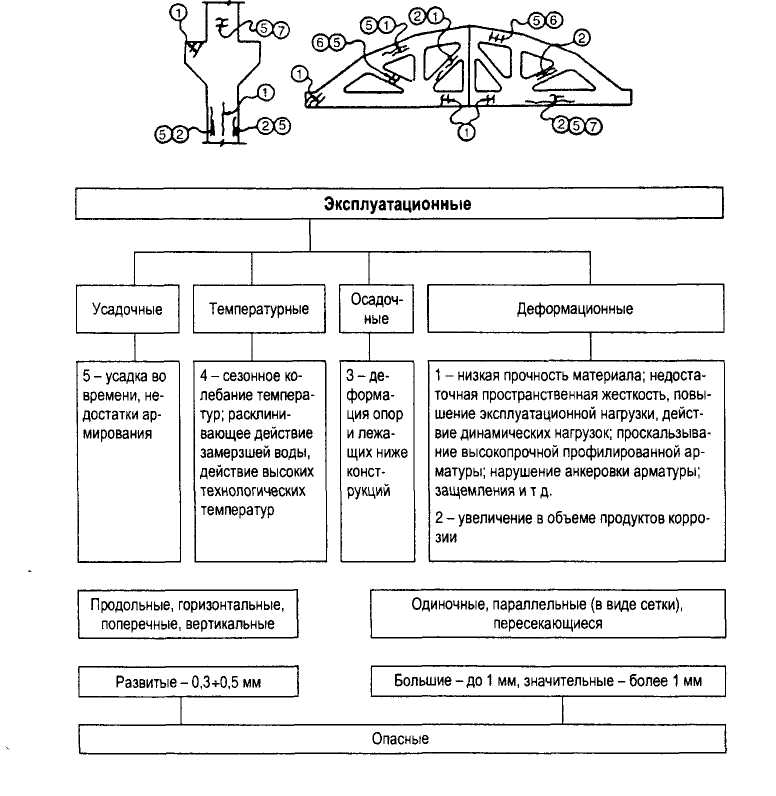

5. Ведомость обследования железобетонных конструкций, подверженных коррозии.

Описание и ориентировка (местонахождения) обследуемой конструкции________________

____________________________________________________________________________________________________________________________________________________________

Наименование элемента конструкции______________________________________________

Сечение элемента конструкции по проекту_________________________________________

Сечение элемента конструкции в натуре (после удаления прокорродированного материала

______________________________________________________________________________

Начало эксплуатации конструкции________________________________________________

Начало коррозионного процесса - начало воздействия на конструкцию агрессивной среды ______________________________________________________________________________

Время обследования____________________________________________________________

Характер повреждения конструкции_______________________________________________

Толщина защитного слоя________________________________________________________

Температура, при которой эксплуатируется конструкция_____________________________

Относительная влажность воздуха (по аспирационным психрометрам)__________________ ______________________________________________________________________________

Наличие и концентрация агрессивных газов и паров_________________________________

______________________________________________________________________________

Наличие агрессивных соединений в производственных водах и растворах, в грунтах и грунтовых водах_______________________________________________________________

Степень замасливания конструкции, вид и состав масел______________________________

Характер коррозии, цвет и плотность продуктов коррозии____________________________

Площадь поврежденной поверхности______________________________________________

Глубина нейтрализации_________________________________________________________

Глубина коррозионных повреждений______________________________________________

Сведения о характере агрессивного воздействия среды на стро­ительные конструкции (проектные данные) ________________________________________________________________

Сведения об антикоррозионных защитных мероприятиях (проектные данные)___________

______________________________________________________________________________

Фактическое влияние агрессивной среды на строительные конструкции________________

______________________________________________________________________________

Наличие наложенного тока на наземных железобетонных конструкциях________________

______________________________________________________________________________

Наличие блуждающих токов в почвах, окружающих подземные сооружения_____________

______________________________________________________________________________

Наличие блуждающих токов на подземных коммуникациях, имеющих контакт или расположенных вблизи подземных железобетонных сооружений___________________________

______________________________________________________________________________

Пути токов утечки, электроизмерения на возможных путях токов утечки________________

______________________________________________________________________________

Вид коррозии__________________________________________________________________

Причина коррозии _____________________________________________________________

______________________________________________________________________________

Корродированная поверхность, % общей обследуемой поверхности____________________

Приложение Г

(рекомендуемое)

Таблица 1. Предельные вертикальные относительные прогибы элементов металлоконструкций.

Элементы конструкций	Относительный прогиб элементов {к длине пролета l)
Балки и фермы подкрановых путей: легкого режима работы (включая ручные краны, тельферы и тали) среднего режима работы тяжелого и весьма тяжелого режимов работы	1/400 1/500 1/600
2. Балки рабочих площадок производственных зданий при наличии рельсовых путей: ширококолейных узкоколейных	1/600 1/400
3. Балки рабочих площадок производственных зданий при отсутствии рельсовых путей и балки междуэтажных перекрытий: главные балки прочие балки и косоуры лестниц стальной настил	1/400 1/250 1/150
4. Балки и фермы покрытий и чердачных перекрытий: несущие подвесное подъемно-транспортное или технологическое оборудование не несущие подвесное оборудование прогоны         профилированный настил	1/400 1/250 1/200 1/150
5. Элементы фахверка: ригели прогоны остекления	1/300 1/200

Примечания:

1. Для консолей следует принимать длину пролета l, равную удвоенному вылету консоли.

2. При наличии штукатурки прогиб балок перекрытий только от кратковременной нагрузки не должен превышать 1/350 длины пролета l.

Приложение Г

(рекомендуемое)

Таблица 2. Предельные горизонтальные относительные отклонения металлических колонн на уровне верхних поясов подкрановых балок.

Направление горизонтального отклонения	Относительное отклонение колонны к высоте h
в открытых подкрановых эстакадах	в зданиях с кранами с количеством циклов нагрузки 2 * 106 и более
1. Поперечное: при плоской расчетной схеме при пространственной расчетной схеме 2. Продольное 3. Горизонтальные прогибы тормозных конструкций (балок и ферм кранов)	1/400 - 1/4000 -	1/2500 1/4000 1/4000 1/2000l

Примечания:

1. h - высота колонны от низа базы до головки рельса подкрановой балки,
