Серия KR-F Чугунный отопительный котел на твердом топливе (стр. 2 )

Выбор помещения

Котел Qvadra KR-F должен устанавливаться в отдельной котельной, предназначенной для отопления. Котельная должна иметь достаточную вместимость для установки, эксплуатации и технического обслуживания котла. Для обеспечения сгорания в помещении следует предусмотреть достаточную циркуляцию свежего воздуха. Конструкция дымохода должна гарантировать соответствующую тягу для требуемого типа котла, а также должна удовлетворять конструкционным критериям, которые указываются далее в данном руководстве и обязательных правилах. Котел не следует устанавливать в открытых местах, на балконах, а также на кухнях, в гостиных, ванных комнатах, спальнях, в местах, где находятся взрывчатые и горючие вещества.

В котельной должны быть предусмотрены наружные вентиляционные отверстия для подачи свежего воздуха в помещение. Одно вентиляционное отверстие должно располагаться не более чем в 40 см ниже уровня потолка помещения, второе отверстие следует разместить не более чем в  50 см от уровня пола. Данные вентиляционные отверстия всегда должны быть постоянно открытыми. Размеры верхнего отверстия должны составлять не менее 40x40 см, а нижнего отверстия – не менее 30x30 см.

Все гидравлические и электрические цепи должны быть выполнены уполномоченным персоналом в соответствии с обязательными нормами соответствующих правовых организаций.

Твердое топливо следует хранить на расстоянии не менее 800 мм от котла. Мы рекомендуем хранить твердое топливо в другой комнате.

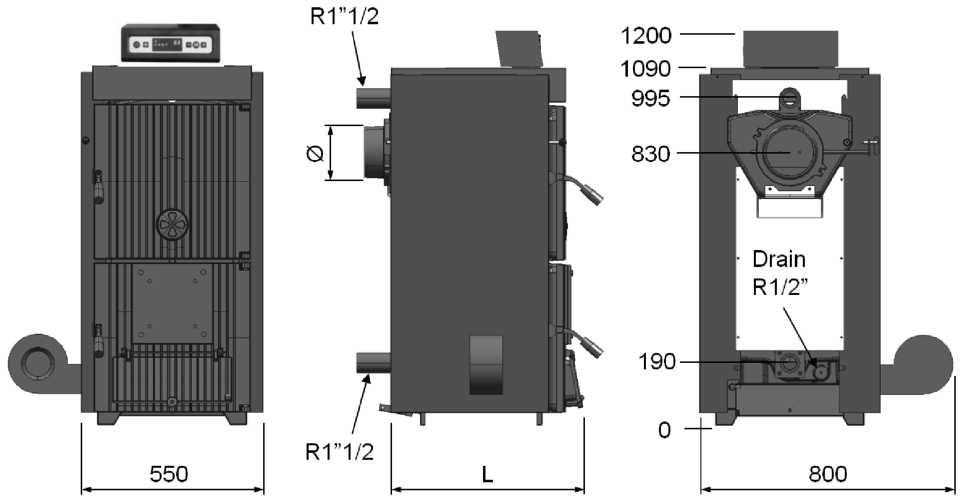

Котел Qvadra KR-F следует установить на бетонный постамент, выполненный из огнестойкого материала. Минимальные размеры постамента представлены в следующей таблице:

Модель	KR 4 F	KR 5 F	KR 6 F	KR 7 F	KR 8 F	KR 9 F	KR 10 F
Высота постамента (мм)	50
Ширина постамента (мм)	600
Длина постамента (мм)	550	650	750	850	950	1050	1150

Зазоры по периметру котла

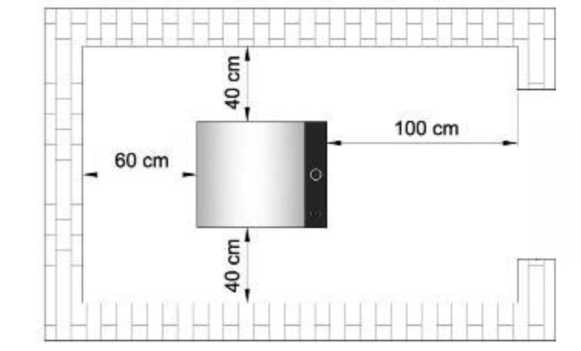

По периметру котла следует обеспечить как минимум следующие зазоры.

Циркуляционный насос

Мы рекомендуем установить систему принудительной циркуляции воды с соответствующим насосом. Для определения мощности насоса, обратитесь к параметрам гидравлического сопротивления сети, приведенной в разделе «Технические данные» с учетом других типов сопротивления, создаваемых гидравлическим контуром. Для определения правильного положения насоса в гидравлическом контуре, обратитесь к чертежу системы, приведенному далее в данном руководстве.

    котел не включает и не выключает насос автоматически. Поэтому вам следует держать насос включенным, когда температура котла  выше температуры холодной воды котла или если в камере сгорания горит топливо. Никогда не выключайте насос, если огонь полностью не погас.

  Не допускайте, чтобы температура воды котла резко достигала высоких значений при выключенном насосе. В этом случае внезапная подача холодной воды  в очень горячий котел может привести к трещинам на корпусе котла в связи с высокой тепловой энергией.

Гидравлический контур

Открытый вентилируемый гидравлический контур

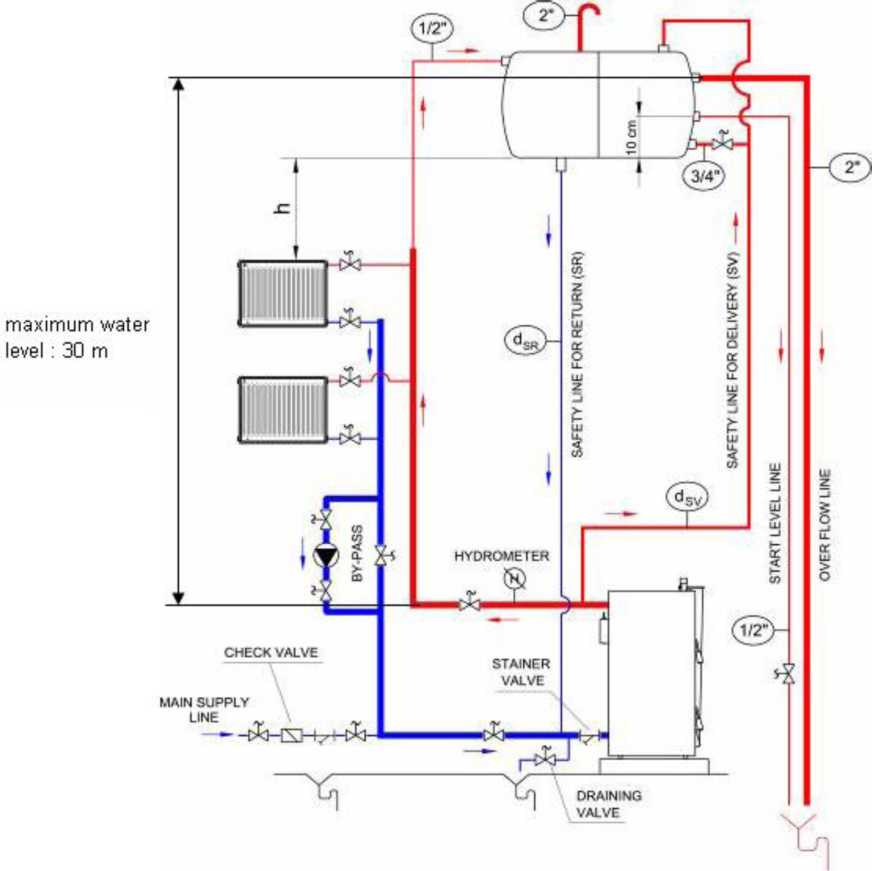

Котлы Qvadra KR-F предпочтительно устанавливать в гидравлической цепи с расширительным баком открытого типа в соответствии со следующими схемами. Циркуляционный насос в цепи следует устанавливать на обратной линии к котлу  для предотвращения термических стрессов системы  и перегрева во время отключения электричества:

Расширительный банк открытого типа следует устанавливать на самом высоком уровне всей гидравлической системы. На предохранительные линии подачи и возврата между котлом и расширительным баком не следует устанавливать клапан шарового типа. Предохранительные линии следует подключить к входным и выходным линиям котла в точках, находящихся как можно ближе к котлу, используя кратчайший вертикальный путь между расширительным баком и котлом.

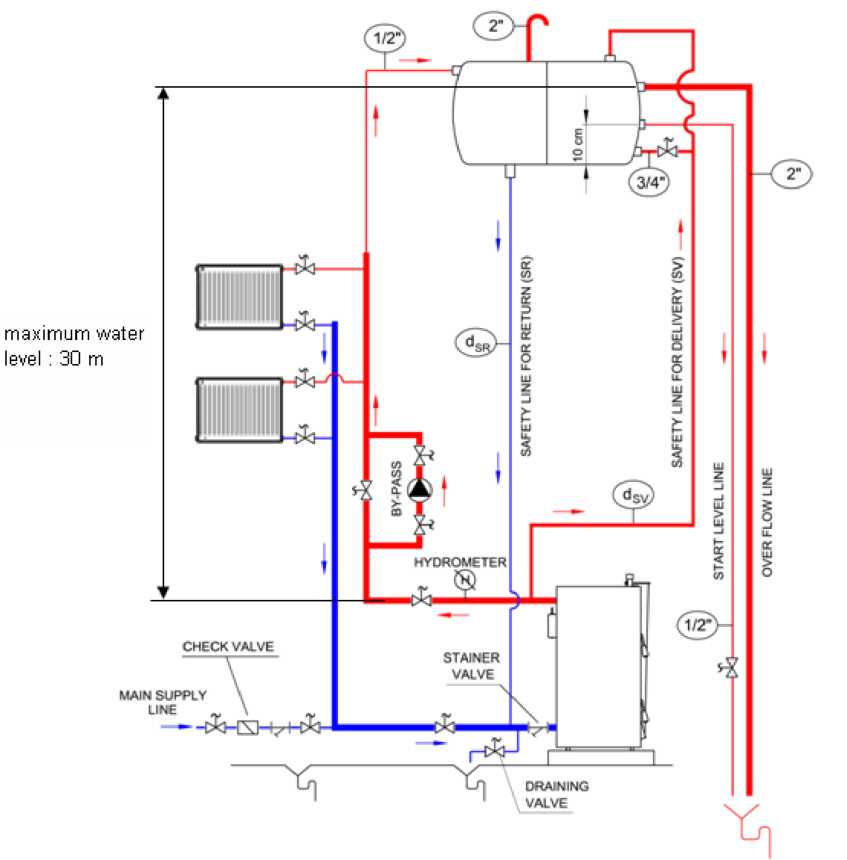

Если расстояние «h» на приведенной выше схеме невозможно обеспечить в конструкции данной системы, циркуляционный насос следует устанавливать на линию подачи котла. Расстояние «h» обозначает напор циркуляционного насоса при рабочей скорости. Если расстояние «h» не невозможно обеспечить в системе с циркуляционным насосом на линии возврата, отсос воздуха из радиаторов будет производиться из радиаторов на самом высоком уровне системы. В данном случае, следует обратиться к другой схеме, в которой насос устанавливается на линию подачи.

Водомер следует установить на линию подачи для контроля уровня давления и проверки наличия утечки.

Водомер следует приобрести отдельно и установить на одном уровне с выходом котла.

Между входными и выпускными соединениями циркуляционного насоса следует установить обводную линию для максимальной подачи воды в той ситуации, когда циркуляционный насос выключен, а в котле сжигается топливо, в частности, во время внезапных отключений электричества.

Мы настоятельно рекомендуем использовать с котлом комплект дополнительного предохранительного теплообменника, даже при наличии открытых вентилируемых систем для защиты котла и всей нагревательной цепи против чрезмерной аккумуляции тепла. Просим внимательно ознакомиться со следующим разделом для установки данного комплекта.

Параметры конструкции расширительного бака открытого типа

Расширительный  бак защищает гидравлический контур  от избыточных температур, предоставляя свободное пространство для расширения воды и не давая давлению воды превысить статическое давление. Расширительный бак может быть выполнен в виде прямоугольной призмы или иметь цилиндрическую форму. В системе его можно устанавливать в горизонтальном и вертикальном положении. Предохранительные линии между котлом и расширительным баком должны быть расположены с возрастающим уклоном к  баку. На следующей схеме показаны максимальные вертикальные расстояния между предохранительными линиями и котлом:

Размер расширительного бака можно легко рассчитать с

учетом общего расширения воды, содержащейся во всей системе.

Если общее количество воды в системе - Vs; объем

расширительного бака должен быть:

Vg= 8.Vs / 100 (в литрах)

Объем расширительного бака можно рассчитать и более

практичным способом, с использованием только номинальной

тепловой мощности котла (Qk), измеряемой в кВт, следующим

образом:

Vg= 2,15.Qk (в литрах)

Определение размеров предохранительных линий

между котлом и расширительным баком открытого

типа

Размер предохранительной линии для подачи

Размер линии безопасности для подачи

Размер предохранительной линии для возврата, где Qk – мощность котла в кВт.

1

Гидравлический контур  под давлением

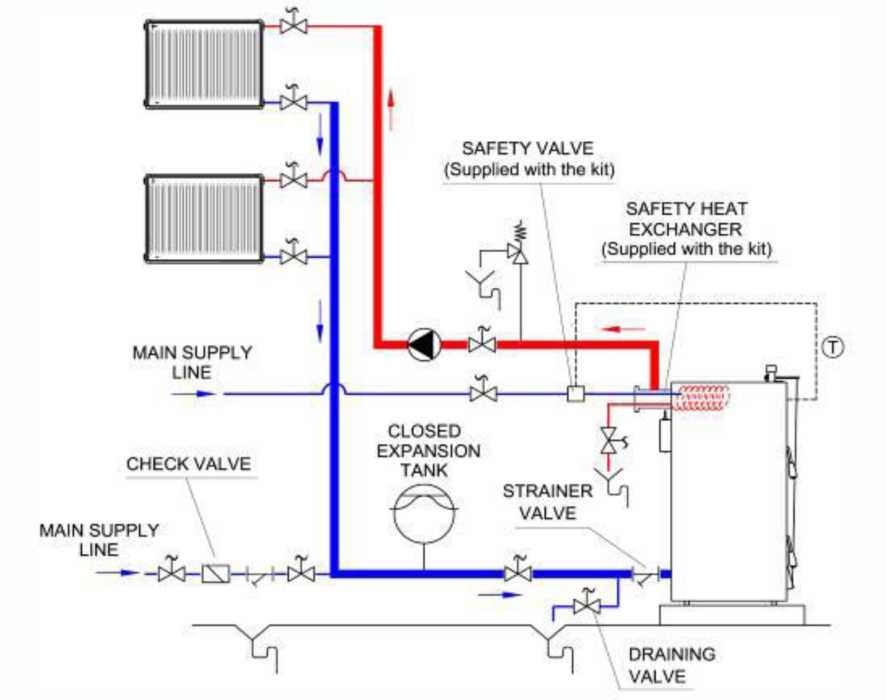

Котел Qvadra KR-F можно устанавливать в систему отопления под давлением, следуя данной схеме, с добавлением комплекта предохранительного теплообменника, который поставляется отдельно.

Максимальное давление: 3 бар

Предохранительный теплообменник включает в себя следующие детали:

Предохранительный теплообменник (медный змеевик, совмещенный с выпускным патрубком) Предохранительный клапан Вспомогательная арматура

Для установки системы предохранительного теплообменника:

Снимите с котла короткий выходной патрубок с фланцем  Установите предохранительный теплообменник во входное отверстие на задней секции Подсоедините линию подачи горячей воды к отверстию на верхней части фланцевой трубы с предохранительного теплообменника. Снимите колбу термометра котла с передней секции, и вставьте ее в гнездо на фланцевой трубе предохранительного теплообменника. Установите предохранительный клапан на линии холодной воды  к предохранительным теплообменникам, как показано на схеме выше. Вставьте колбу термопары предохранительного клапана в гнездо на передней секции котла. Слейте воду из выпускного отверстия для горячей воды  предохранительного теплообменника.

Если температура воды котла превышает 95 °C, термостат предохранительного клапана пропускает холодную воду через змеевик  предохранительного теплообменника. Змеевик с циркулирующей в нем холодной водой понижает температуру воды котла. При снижении температуры котла до безопасной отметки предохранительный клапан отключает циркуляцию холодной воды, и котел переходит в нормальный режим работы.

  Клапаны на санитарных соединениях предохранительного теплообменника всегда должны быть открыты.

  Qvadra KR-F можно использовать только с оригинальным комплектом  предохранительного теплообменника, испытанного и
