одобренного для каждой модели котла.

  Запрещается подавать холодную воду напрямую во входное отверстие котла для устранения перегрева, так как это может серьезно повредить корпус котла. В случае такого использования гарантия котла аннулируется.

Подсоединение к дымоходу

Котел Qvadra KR-F следует подсоединять к отдельному дымоходу, обеспечивающему, по крайней мере, минимальную требуемую тягу.

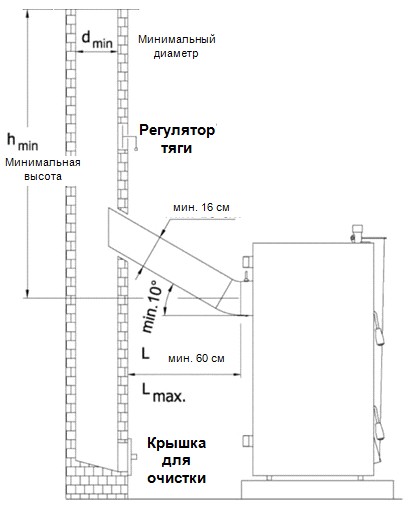

Дымоходный канал между котлом и трубой следует изолировать с помощью стекловаты. Дымоходный канал, соединенный с дымоходной трубой и сама дымоходная труба должны быть изготовлены из стали или подобного материала, который может использоваться при температурах около 400 °C. Все соединения дымоходной системы должны иметь герметичное уплотнение для обеспечения хорошего сгорания и производительности. Дымоходный канал следует присоединить к дымоходной трубе самым коротким путем, в соответствии с размерами данного чертежа.

Следует избегать использования горизонтальных подключений и

оборудования, которое увеличит потерю давления, например,

колен.

Вертикальную одинарную стальную трубу не следует использовать в качестве дымохода. Дымоход должен иметь внутреннюю и внешнюю поверхность. Внешняя поверхность может быть выполнена из стали или кирпича.

Для внутренней поверхности предпочтительней использовать элементы дымохода из нержавеющей стали во избежание коррозии. Пространство между  внутренней и внешней поверхностью дымохода для предотвращения конденсации в топочных газах.

НЕ нашли? Не то? Что вы ищете?

На самом нижнем уровне дымохода необходимо установить заслонку для очистки, изготовленную из стали и уплотненную от любых утечек.

Длина дымоходного канала между котлом и дымоходной трубой

Не должна превышать ј высоты дымоходной трубы.

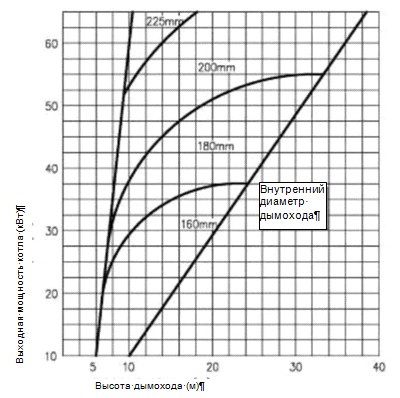

Размер дымоходного канала и дымоходной трубы не должен быть меньше размера соединения выпускного отверстия топочного газа котла. Общая высота и минимальный внутренний диаметр дымоходной трубы согласно диаграмме должен соответствовать выходной мощности котла, если иное указано в обязательных правилах.

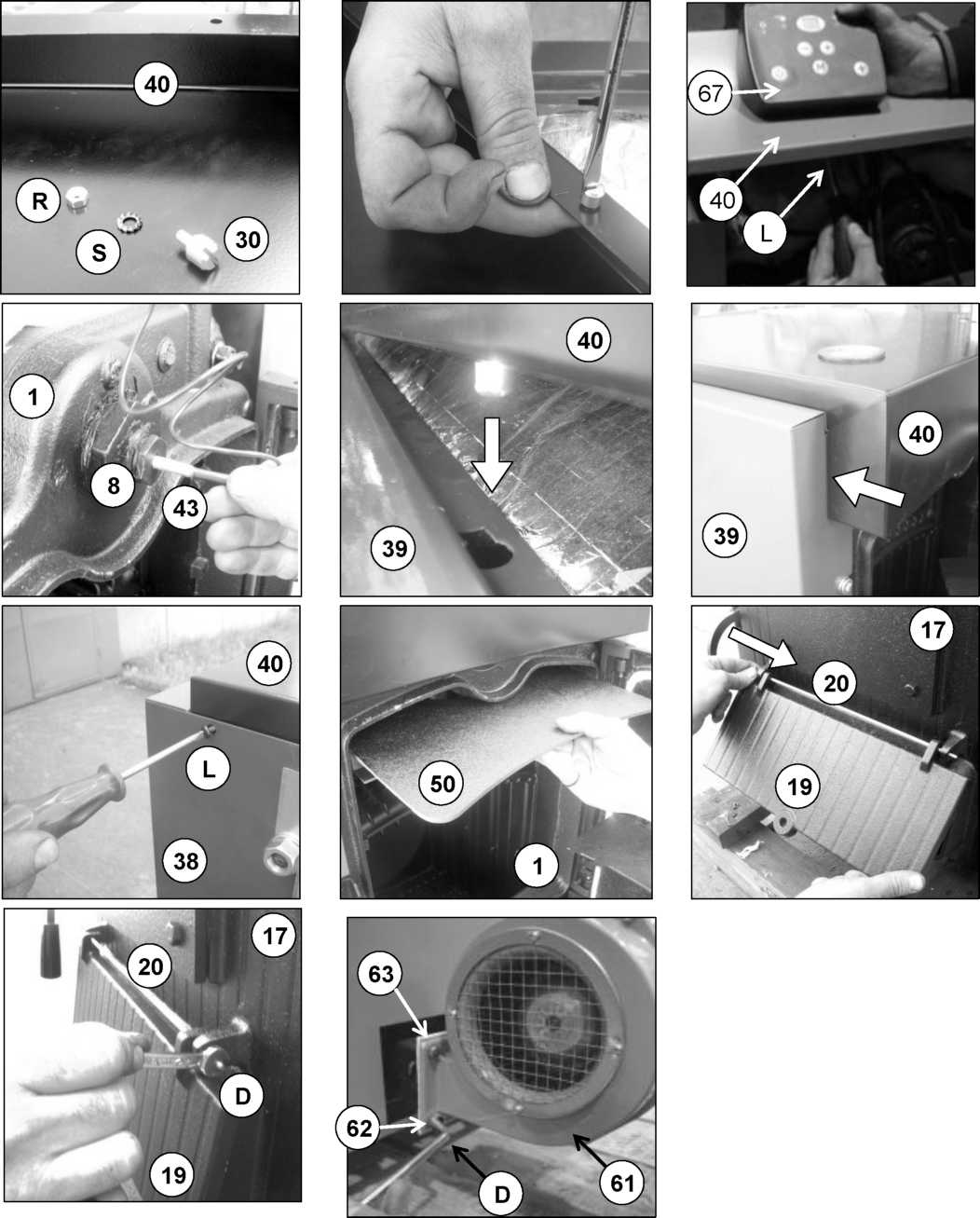

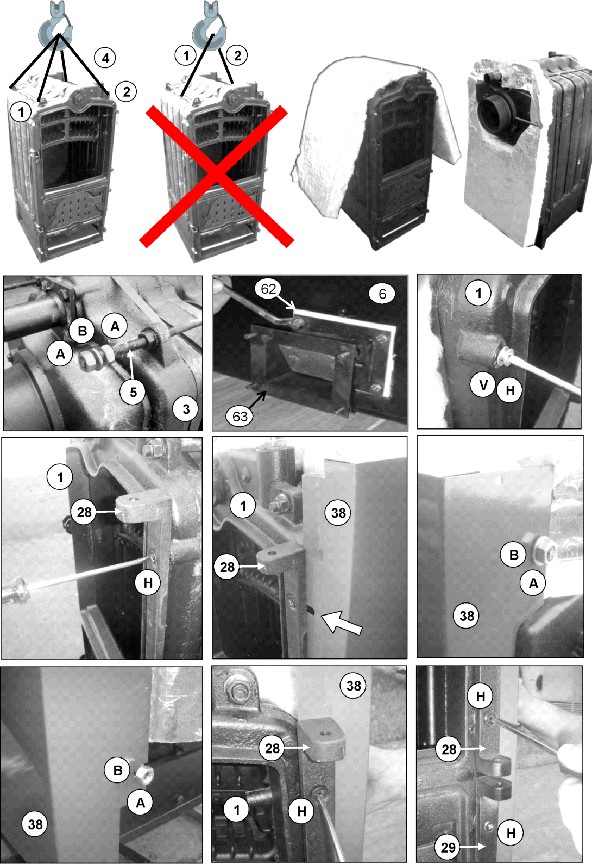

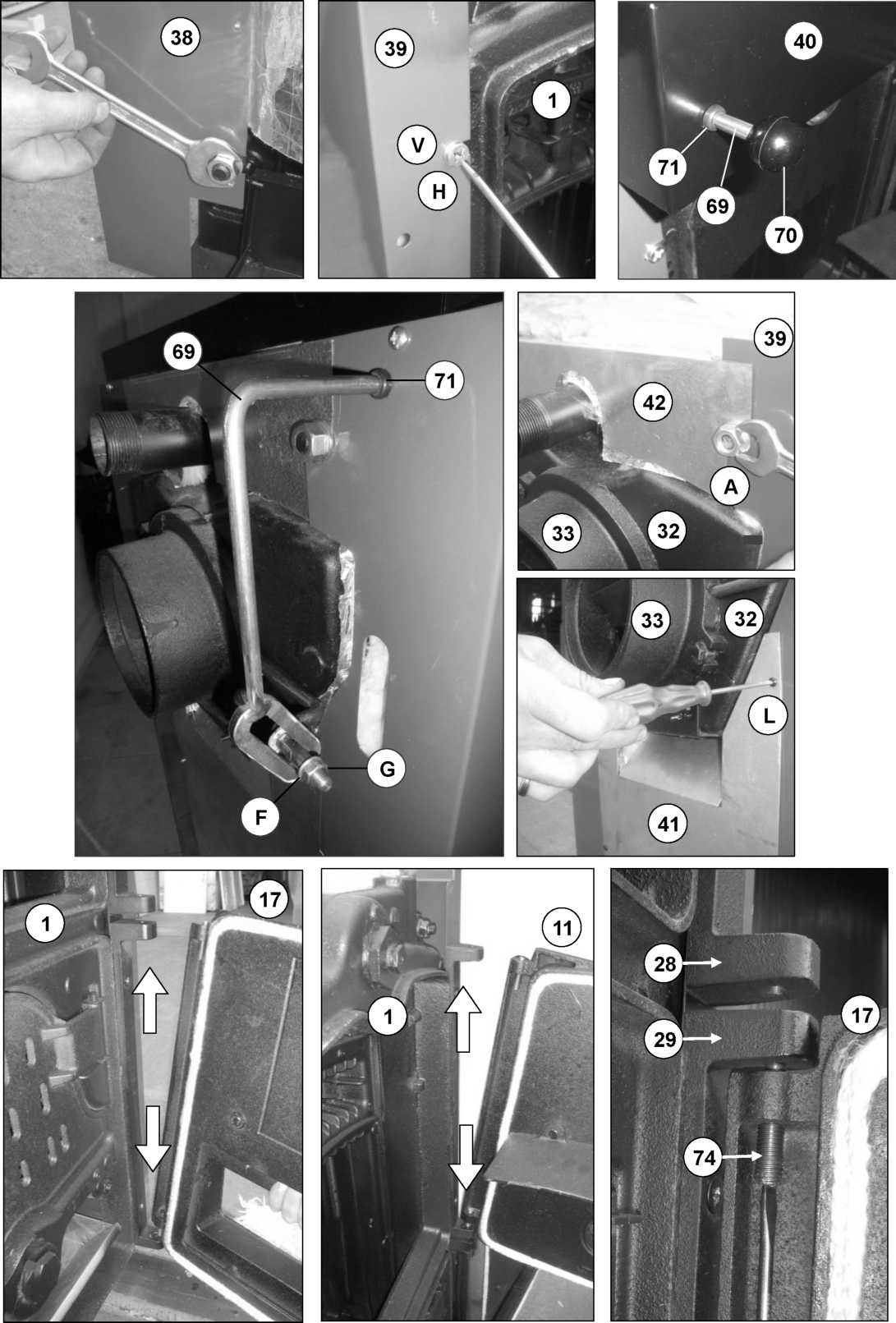

ИНСТРУКЦИИ ПО СБОРКЕ

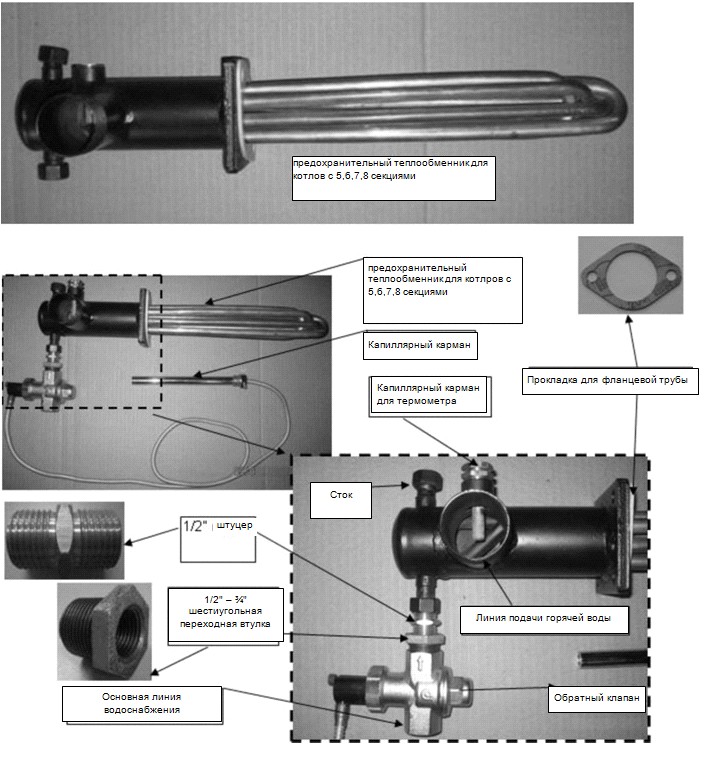

Предохранительный теплообменник (поставляется по спецзаказу)

Предохранительный теплообменник используется для защиты котла в случае перегрева. При отключении электричества, неполадках насоса и т. д. температура воды котла может превысить допустимую отметку.

Если температура воды котла превышает 95 °C, термостат обратного клапана пропускает холодную воду через змеевик предохранительного теплообменника. Змеевик с циркулирующей в нем холодной технической водой понижает температуру воды котла. Когда температура воды котла опускается до безопасной отметки, предохранительный клапан отключает циркуляцию холодной технической воды, и котел возвращается к нормальному режиму работы.

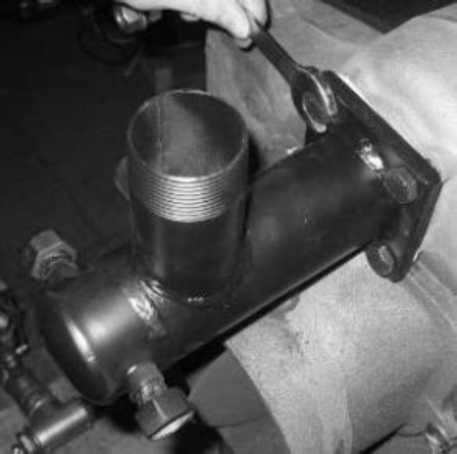

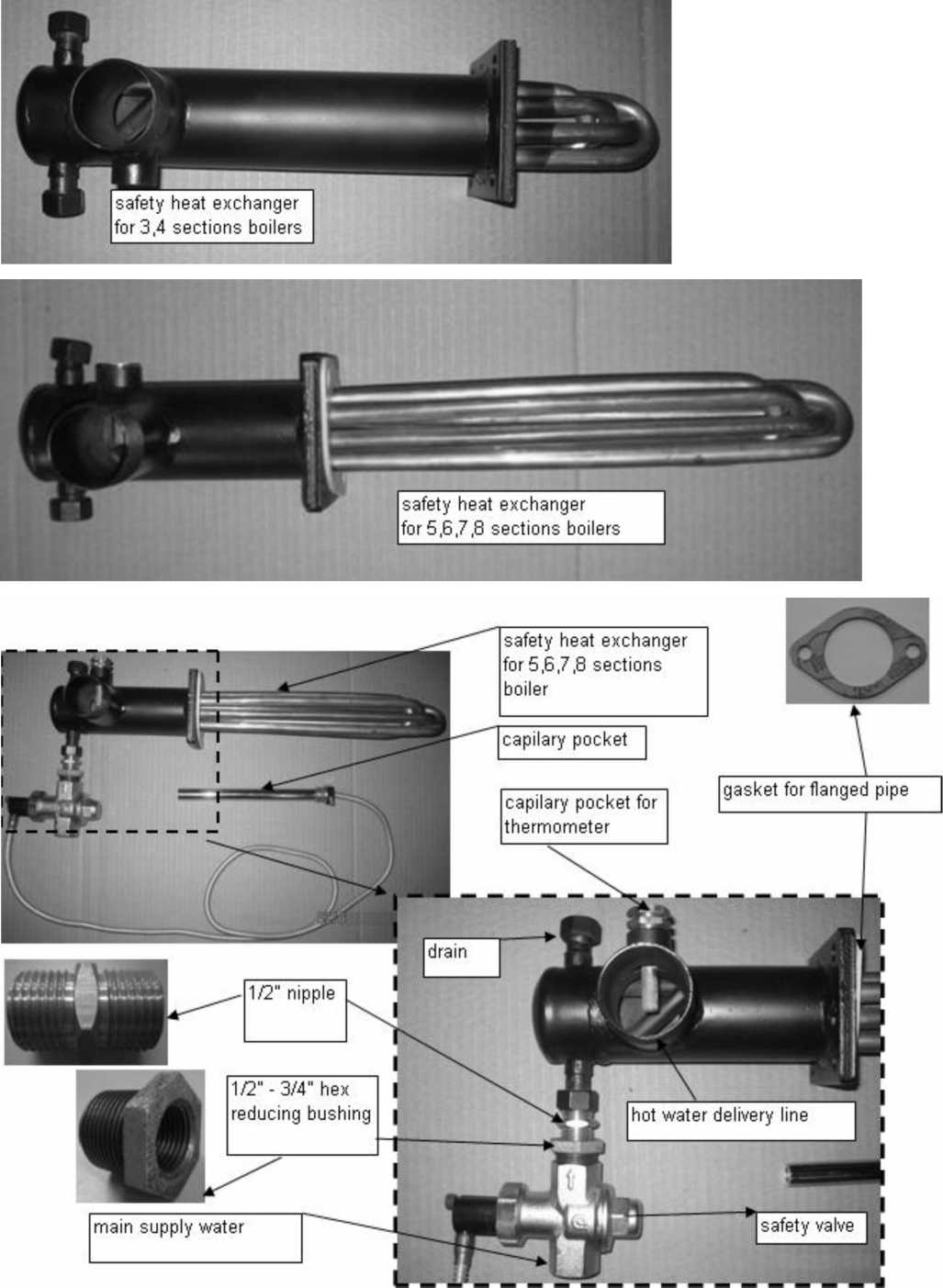

Снимите с  котла установленный  выходной патрубок с фланцем Установите предохранительный теплообменник во впускное отверстие в задней секции с помощью четырех болтов M10X25. Используйте прокладку, которая поставляется с предохранительным теплообменником

для обеспечения уплотнения.

Подсоедините линию подачи горячей воды к отверстию, которое находится в верхней части фланцевой трубы предохранительного теплообменника.

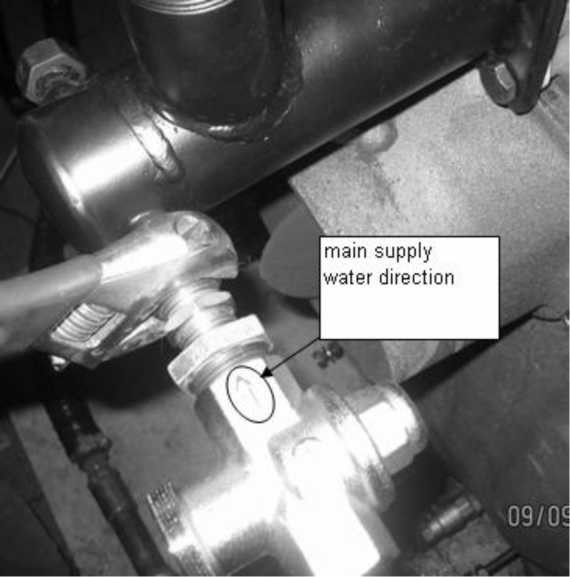

Установите обратный клапан на предохранительный теплообменник с помощью патрубка размером 1/2" и восьмигранной переходной втулку 3/4". Затем подсоедините клапан к линии основного водоснабжения. Убедитесь в том, что обратный клапан правильно направлен. На клапане находится стрелка, показывающая основное направление потока воды.

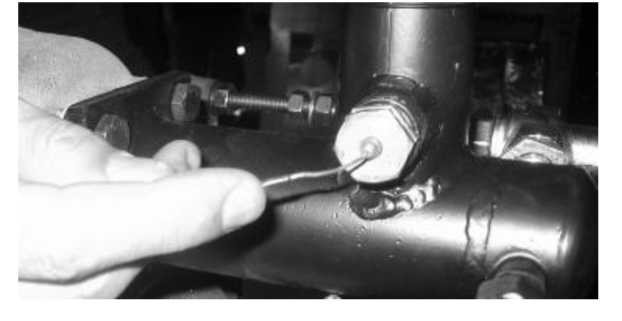

5. Вставьте колбу термостата предохранительного клапана в гнездо на передней секции котла.

6. Снимите колбу термометра котла с передней секции, и вставьте ее в гнездо на трубе с фланцами предохранительного теплообменника

Спустите воду из выпускного отверстия горячей технической воды предохранительного теплообменника.

ПАНЕЛЬ УПАРВЛЕНИЯ:

Характеристики цифровой панели управления:

    Возможность слежения за температурой воды системы

►Регулировка рабочей температуры

    Функция контроля умного нагнетателя Предупреждение при перегреве системы ►Автоматическое отключение нагнетателя

►Все настройки сохраняются на случай отключения электроэнергии. Насос выключен, когда температура котла ниже 40 °C

    Защита плавких предохранителей

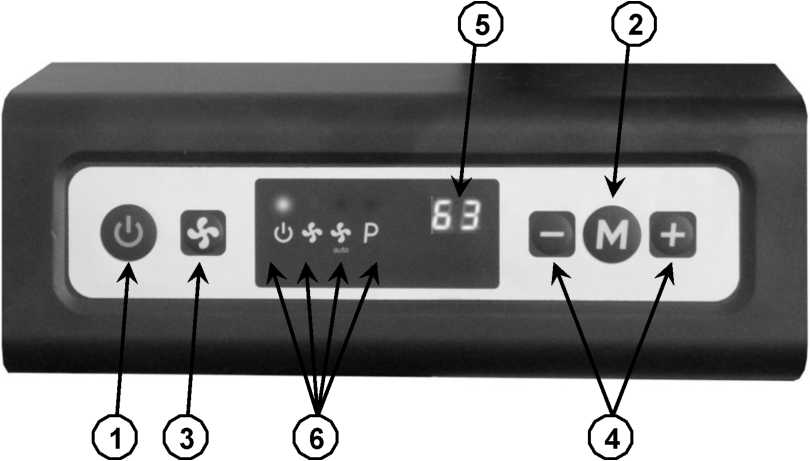

1. Кнопка ВКЛ-ВЫКЛ        4.Увеличить/Уменьшить

2. Кнопка меню  5. Дисплей

  3. Регулировка нагнетателя  6. Индикаторы предупреждения

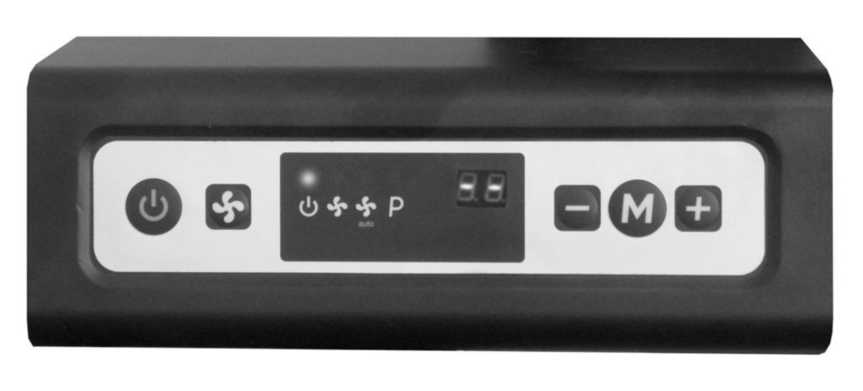

Кнопка ВКЛ-ВЫКЛ        Включает и выключает контроллер. В выключенном состоянии панель управления выглядит следующим образом.

(Поз. 1)

220-230 В 50 Гц 4А

L : ФАЗА (Коричневый)

N: НОЛЬ (Синий)

E : ЗЕМЛЯ (Желтый-зеленый)

Внимание: Не меняйте подключения проводов Фаза и Ноль

Кнопка регулировки нагнетателя

(Поз.  2)

Дисплей (Поз.  4)

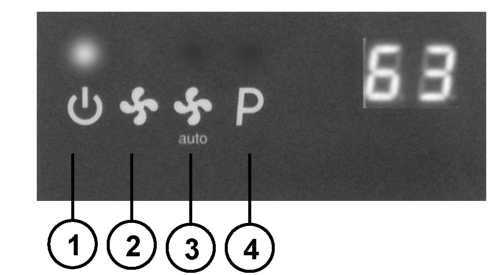

Индикаторы предупреждения: (Поз.  3)

Функционирование панели управления

Включение/выключение панели управления

Кнопка меню Кнопки увеличения/уменьшения (Поз. 5-6)

Регулировка скорости нагнетателя

Автоматический режим работы нагнетателя

Функция автоматического отключения нагнетателя

Скорость нагнетателя можно изменить с помощью данной кнопки.

При открытии панели управления с помощью кнопки ВКЛ-ВЫКЛ нагнетатель работает в автоматическом режиме.

Нажимая кнопку регулировки нагнетателя, режим работы будет изменяться следующим образом:

Au - 0 - 1 - 2 - 3 - 4 - 5 - Au

Au        :        Автоматический режим работы

:        Нагнетатель выключен :        Нагнетатель работает на 1-м уровне

  2         : Нагнетатель работает на 2-м уровне

3         : Нагнетатель работает на 3-м уровне

:        Нагнетатель работает на 4-м уровне :        Нагнетатель работает на 5-м уровне

При обычном режиме работы дисплей показывает температуру котла.

– Режим ожидания – Ручной режим работы нагнетателя – Автоматический режим работы нагнетателя – Работа насоса

- Недоступен

Панель управления включается и выключается прикосновением

Установленное значение температуры котла можно увидеть, прикоснувшись к кнопке " M ".

Установленное значение мигает во время регулировки. Для изменения значения используйте кнопки "+ / - ". Значение температуры котла можно установить в диапазоне 40-90 °C с шагом 5 °C.

Заводская настройка - 60 °C.

Нагнетатель начинает работу  в автоматическом режиме при открытии панели управления с помощью клавиши ВКЛ-ВЫКЛ.

Если вы хотите изменить скорость нагнетателя, используйте режим нагнетателя. Нажатием кнопки режим работы нагнетателя меняется следующим образом: Au - 0 - 1 - 2 - 3 - 4 - 5 - Au

В автоматическом режиме скорость нагнетателя регулируется в соответствии с разностью температур между установленной температурой и текущей температурой котла. По мере приближения текущей температуры котла к установленной температуре скорость нагнетателя постепенно уменьшается. Если разность температур составляет менее 10 °C, нагнетатель будет работать с минимальной скоростью. Автоматический режим обеспечивает стабильную температуру котла и предотвращает выброс за шкалу.

Если температура котла опускается ниже 40 °C после первого запуска насоса, панель температуры ожидает некоторое время пока повысится температура котла. Если температура котла не повышается в течение 45 минут, панель управления отключает нагнетатель. Для возобновления работы котла перезапустите панель управления с помощью клавиши ВКЛ-ВЫКЛ.

Ручные режимы работы

Проверка перед розжигом


Перед первой эксплуатацией котла сразу после установки гидравлический контур  должен быть готов к работе. Для заполнения  открытого вентилируемого контура следует открыть клапан расширительного бака на линии уровня старта и заполнить контур с помощью основного водоснабжения. Во время заполнения системы все клапаны и оборудование на линии необходимо проверить на герметичность. Заполнение прекращается закрытием клапана, когда вода достигает линии уровня старта. Сразу после этого значение гидравлического давления отображается на экране водомера. Это значительно облегчает выполнение операции повторного заполнения в течение отопительного сезона: необходимо лишь добавлять в систему пресную воду, пока гидравлическое давление на экране не достигнет заранее отмеченного значения.

Перед каждым розжигом убедитесь в том, что;

    Котел и цепь заполнены водой, а гидравлическое давление находится в требуемом диапазоне. Все вентили на линии (кроме обводных линий и линии стартового уровня) находятся в открытом положении. В дымоходной трубе достаточная тяга.

Для заполнения цепи под давлением подайте свежую воду из линии центрального водопровода с помощью крана для наполнения на задней секции котла или с помощью питающей линии, установленной на контуре цепи. Для удаления воздуха, содержащегося в системе, используйте клапаны для сброса воздуха в гидравлической цепи, на радиаторах, а также пружинный предохранительный клапан на выпускном отверстии для горячей воды.
