Серия KR-F Чугунный отопительный котел на твердом топливе (стр. 4 )

Розжиг

Загрузите материал для растопки. Поместите воспламенитель, скомканную газету (3 или 4 листа свернутые достаточно плотно) на решетку котла. Положите мелкий хворост, щепки поверх бумаги или воспламенителя. Чем больше сухого мелкого хвороста у вас есть, тем быстрее и лучше разгорится огонь. Расположите хворост крест-накрест для обеспечения достаточного количества воздушного пространства между его частями.

Слишком плотно уложенные дрова не будут гореть хорошо.

Положите более крупные дрова поверх хвороста, и укладывайте все более крупные дрова сверху, пока топливо не превысит 1/3 объема камеры. Убедитесь в том, что дымоходные задвижки открыты, затем подожгите газету на дне котла. Требуемое значение температуры устанавливается центральной панелью управления. Подача воздуха, необходимого для горения, обеспечивается с помощью вентилятора, работающего в ручном режиме. Огонь должен хорошо разгореться примерно  через 15 минут, затем топливную камеру можно загружать полностью, но убедитесь в том, что при этом огонь не будет потушен. После того, как котел достигнет необходимого состояния, выберите автоматический режим на панели управления. Всегда поддерживайте пламя огня – дымящееся или тлеющее горение дает мало тепла и неэффективно, а также приводит к образованию загрязняющих веществ и креозота (смолу в дымоходе).

Режим ожидания

*Вы можете замедлить горение путем:

Снижения температуры, установленной на панели управления Выбора ручного режима работы и первого уровня вентилятора Полного закрытия заслонки дымохода

Панель управления автоматически включает и выключает насос. Поэтому следует держать панель управления включенной, когда температура котла выше температуры холодной воды или если в камере сгорания горит топливо. Никогда не выключайте панель управления, пока огонь полностью не потушен.

Не допускайте, чтобы температура воды котла резко достигала высоких значений при выключенном насосе. В этом случае, внезапная подача холодной воды в очень горячий котел может привести к образованию трещин на корпусе котла вследствие высокой тепловой энергии.

Загрузка котла

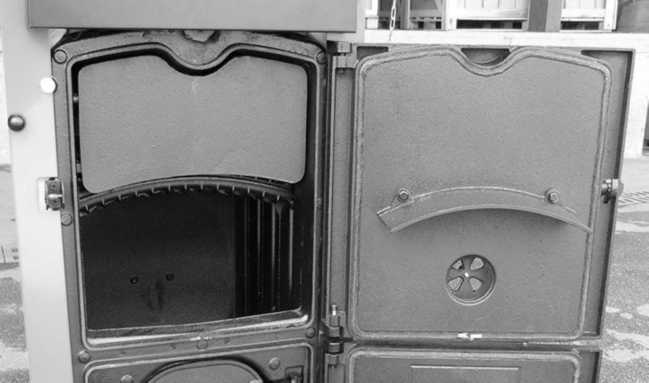

Qvadra KR-F представляет собой полностью горизонтальный трехходовый котел. На передней секции котла находится чугунная заслонка (50) для предотвращения задымления котла при открытии верхней дверцы. Это также поможет избежать перегрева верхней дверцы.

Вы можете поднимать эту заслонку во время загрузки нового топлива, но всегда возвращайте ее на свое место для обеспечения эффективного сгорания.

Недостаточная тяга дымохода

При недостаточной тяге дымохода или при ее отсутствии в дымоходе (например, плохо устроенном, неизолированном, забитом и т. д.) можно столкнуться с проблемами горения (отсутствие огня, чрезмерный дым, конденсация вследствие низкой температуры топочного газа). В этом случае мы настоятельно рекомендуем обратиться к специалистам для устранения всех неисправностей, котел предназначен для работы по принципу естественной тяги, и поэтому установка дымохода очень важна.

Топливо

Топливо  должно соответствовать требованиям, приведенным в разделе «Технические данные». Производитель не несет ответственности за проблемы, возникшие вследствие отсутствия спецификации на топливо, использования типов топлива, не рекомендованных для данного котла.

ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Контроль веществ, опасных для здоровья пользователя

1.КРАСКИ:
Черная грунтовка общего назначения	НЕ ПРИМЕНЯЕТСЯ
Высокотемпературное черное покрытие	Секции
Нижняя пластина корпуса котла
Порошковое покрытие	Вся наружная оболочка
2. ИЗОЛЯЦИЯ И ПРОКЛАДКИ
Термоизоляционная плита из шлаковаты	НЕ ПРИМЕНЯЕТСЯ
Термоизоляционная плита из стекловаты	Секции
(с алюминиевой подкладкой)	Зонт
Трос и ленты из стекловолокна	Передняя дверца
Между нижней пластиной и
секциями
Керамоволоконные плиты	Передняя дверца
Полиуретановый спрей/пена без фреона	НЕ ПРИМЕНЯЕТСЯ
Огнеупорный кирпич	НЕ ПРИМЕНЯЕТСЯ
Изделия из асбеста	НЕ ПРИМЕНЯЕТСЯ
3. УПЛОТНИТЕЛИ
Краситель из свинцового сурика	Патрубки
Керамическое/минеральное составное уплотнение	Патрубки с фланцами
(Изоплан/Френзелит)
Льняная подмотка	Присоединительные отверстия на секциях
Серая уплотнительная паста-герметик	Перекрестные соединения
(Unipak A/S)
Огнеупорный цемент	НЕ ПРИМЕНЯЕТСЯ
Герметик для газовых соединений	НЕ ПРИМЕНЯЕТСЯ

По требованию компания Qvadra может предоставить спецификации по этим материалам, но в любом случае следует соблюдать методы работы со следующим материалом и процедуры оказания первой помощи.

Краски, уплотнители, серая клейкая паста, плиты из керамического волокна

Данные материалы содержат органические растворители, и их следует  использовать в хорошо проветриваемом помещении вдали от открытого огня. Не допускайте контакта данных веществ с кожей и глазами, не вдыхайте и не проглатывайте. Используйте защитный крем или перчатки для защиты кожи, и предохранительные очки для защиты от случайного контакта. Небольшие количества можно удалить с кожи или одежды с помощью специального растворителя краски oили средства для очистки рук. При вдыхании вынесите пострадавшего на свежий воздух, при проглатывании прополощите рот водой и выпейте воду, но не вызывайте рвоту. При попадании в глаза промойте глаза чистой водой и обратитесь за медицинской помощью.

Острые края

Следует проявлять осторожность при обращении с панелями из листового металла, не имеющих защитных или загнутых краев.

Поднятие чугунных секций

Следует проявлять осторожность при поднятии чугунных секций, так как они могут весить до нескольких сотен килограмм, и компания Qvadra может по требованию подтвердить вес каждой отдельной секции.

Установка и техническое обслуживание котла/секций

При монтаже котла секция всегда должна устанавливаться на ровное основание, которое может выдержать полный вес котла. Секции всегда следует размещать на деревянных блоках или подпорках при размещении перед окончательным закреплением болтами. Не оставляйте секции без опоры.

Теплоизоляция

Избегайте контакта с кожей и глазами или вдыхания пыли. Резку изоляционного материала следует выполнять в хорошо вентилируемом помещении, используя перчатки для защиты рук, очки для защиты глаз, и одноразовую пылезащитную маску. При появлении раздражения кожи или глаз прекратите работу с данным материалом и обратитесь за медицинской помощью.

Рассмотрите следующую информацию о типе материала и  его использовании в котле Qvadra KR-F.

Устройства под давлением

Избегайте контакта с деталями отопительной системы, находящимися под давлением, во время работы котла. Опасность представляют следующие детали:

Секции котла

Входящие и выпускные линии котла

Предохранительные линии

Устройства для сброса давления, установленные в отопительных системах

Никогда не спускайте воду из отопительной системы во время работы котла Никогда не подавайте холодную воду напрямую в котел для охлаждения по какой-либо причине, если котел горячий.

Высокотемпературные поверхности

Избегайте контакта с деталями и поверхностями, имеющими высокую температуру и представляющими опасность для человека:

Передняя дверца котла

Топочная дверца в передней секции

Линии подачи и возврата воды (даже если они изолированы), предохранительные линии, дымоходная заглушка

Соединение между выпускным отверстием топочного газа и дымоходом Циркуляционные насосы, расширительные емкости

Котельная

Убедитесь в том, что котельная имеет легкий доступ наружу в случае пожара в отопительной системе. Не оставляйте твердое топливо и вспомогательные вещества (щепки, бумагу и т. д.) для розжига котла на расстоянии менее 800 мм от котла. Не накрывайте отверстия для подачи свежего воздуха котельной, так как это очень важно для горения

Топочные газы

При открытии передней загрузочной дверцы может происходить незначительный выпуск газа из передней части котла. Не вдыхайте данный газ.

2. Защищайте руки и лицо при добавлении при добавлении твердого топлива, если в камере сгорания находится горящий слой топлива. При необходимости надевайте защитные перчатки.

Сжигание топлива

Не доставайте горящее топливо из камеры сгорания, если оно все еще горит. Не пытайтесь гасить горящее топливо с помощью воды  или любых других жидкостей. Не оставляйте открытыми передние дверцы и топочную дверцу, если в камере сгорания горит огонь. Для замедления или тушения огня воздухоприёмные отверстия и выходные отверстия топочного газа. В котле можно сжигать только твердое топливо, характеристики которого указаны в разделе «Технические данные».

Никогда не используйте какое-либо другое твердое топливо, которое повредит конструкции котла, какое-либо жидкое или газообразное топливо.

Вентилятор и панель управления

Перед открытием дверец котла следует отключить вентилятор на панели управления. В противном случае это повредит панели управления и листам обшивки. Никогда не отключайте панель управления во время работы котла, так как панель управления регулирует работу циркуляционного насоса. Обязательно следует защищать панели управления от таких внешних агентов, как вода, влажность и пыль. Их не следует устанавливать под или рядом с такими деталями, как клапаны и подключения труб, которые могут пропускать воду. Устройства следует подключать к электросети 220 В 50 Гц с заземлением. Никогда не закрывайте воздухоприёмное отверстие вентилятора. Если оно закрыто, существует риск поломки двигателя и вентилятор не сможет обеспечить подачу свежего воздуха для сгорания.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЧИСТКА

Для эффективной работы системы крайне необходимо регулярное техническое обслуживание, проводимое квалифицированным персоналом в строгом соответствии с инструкциями производителя.

Периодические инспекции

Проверьте уровень воды и давления в открытой вентилируемой системе или в системе под давлением. Водомер должен быть размечен после первого заполнения котла, что даст возможность регулярно проверять уровень воды. Если уровень воды или давления находится ниже уровня статического давления или установки системы, системы необходимо пополнить водой. Добавляемая вода должна смягчаться в соответствии с местными правилами перед подачей в систему для предотвращения коррозии в нагревательной цепи или котле. Следует проверять плотно ли закрываются передние дверцы. Стекловолоконные тросы следует менять по мере необходимости. Проверьте состояние огнеупорного покрытия внутренней части передней секции. Если оно повреждено, температура поверхности передних дверец будет более высокой. В этом случае огнеупорное покрытие следует заменить для экономии энергии и предотвращения дальнейших трещин. Убедитесь в отсутствии утечки топочного газа из подключений котла к дымоходной трубе, и устраните ее при необходимости. Проверьте, правильно ли работает терморегулятор, находящийся на котле. При необходимости вы можете слегка изменить настройку терморегулятора для лучшего сгорания для того, чтобы улучшить производительность котла. При недостатке воздуха для горения, на поверхностях нагрева будет чрезмерно образовываться сажа, а также пары (или запахи). Поэтому для улучшения горения вам следует добавить воздух, отрегулировав положение первичной воздушной заслонки. При избытке воздуха для горения твердое топливо будет быстро сгорать. В этом случае мы рекомендуем уменьшить подачу воздуха с помощью первичной воздушной заслонки или заслонки топочного газа на зонте. Проверьте поверхности теплопередачи чугунных секций. Образование сажи изменяется в зависимости от типа топлива, которое вы используете и количества воздуха для горения. Поэтому, если вы чувствуете, что температура воды выпускного отверстия не может достигнуть обычных значений при тех же условиях, следует очистить поверхности нагрева.

Чистка котла

Перед чисткой котла выключите насос и другие электрические устройства в помещении.

Для того чтобы очистить котел:

Очистите все поверхности нагрева с помощью ерша, поставляемого с котлом. Очистите обводные отверстия между камерой сгорания и каналами вторичного топочного газа с помощью поставляемой кочерги Очистите секцию входного отверстия свежего воздуха на нижнем уровне средних секций с помощью поставляемой кочерги Соберите всю образовавшуюся сажу в зольнике Выбросьте собранный мусор.

Техническое обслуживание

Перед каждым отопительным сезоном мы рекомендуем вам обращаться к агенту по техническому обслуживанию, с которым у вас заключен договор, для проверки котла, отопительной системы, электрических подключений, и состояния дымохода. Не пытайтесь выполнять работы по техническому обслуживанию самостоятельно.

Предохранительный теплообменник

*Клапаны на санитарных подключениях предохранительного теплообменника всегда должны быть открыты.

*Qvadra KR-F может использоваться только с оригинальным комплектом предохранительного теплообменника, испытанного и одобренного для каждой модели котла.

*Холодную воду никогда не следует подавать напрямую во входное отверстие котла для решения проблем с перегревом, так как это приведет к серьезному повреждению корпуса котла. При таком использовании гарантия на котел будет аннулирована.

Убедитесь в том, что спускные клапаны открыты.

СЕКЦИИ С 4 ПО 10 QVADRA KR-F
