Для выполнения контрольной работы необходимо использовать рекомендуемую литературу, приведенную в задании и примеры расчета защит в приложениях.  При выборе типа защит нужно, прежде всего, понять сущность физических процессов, происходящих в элементах сети при аварийных режимах, изучить схемное исполнение защит и их работу, разобраться в распределении токов в схемах соединения ТТ и реле при различных видах к. з. Освоить порядок расчета параметров срабатывания защит и проверить их на чувствительность. При выполнении контрольной работы нужно рассчитать релейную защиту ЛЭП - 10 кВ., при курсовой работе – релейную защиту и автоматику силового трансформатора.

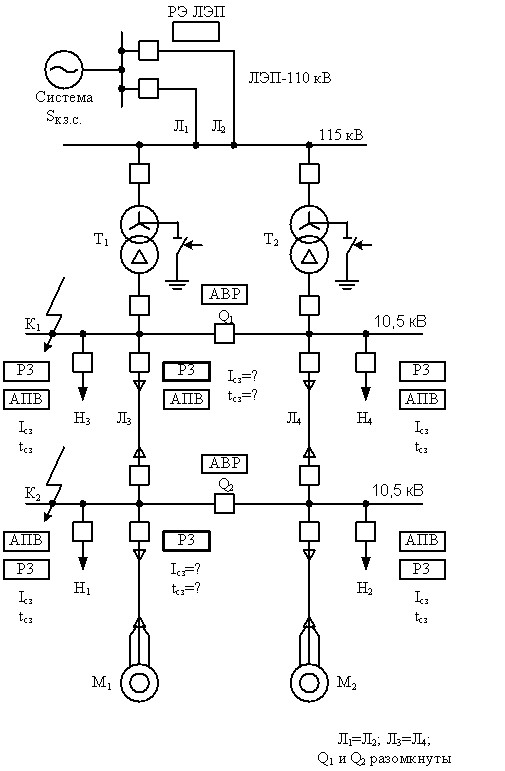

Схемы защит следует вычертить в разнесённом виде с обязательным соблюдением ГОСТа на обозначениях в чертежах. Чертёж выполнить на листе формата А1.

       Таблица 1

Исходные данные для выполнения контрольной работы и курсового проекта

Варианты	Мощность КЗ системы	Номиналь-ная мощность	Данные по потребителям	Данные по автоматике
Трансформа-торы Т1, Т2	Двигатели М1, М2	Н1 (Н2)	Н3 (Н4)	Длина линии
Наг-руз-ка	Уставки защиты	Наг-руз-ка	Уставки защиты
SКЗ	SН	РД	SНУ	tсз	Iсз	SНУ	tсз	Iсз	Л3Л4	Л1Л2	АВР	АПВ
МВА	МВА	МВт	МВА	С	кА	МВА	С	кА	км	км	–	–
1	2	3	4	5	6	7	8	9	10	11	12	13	14
1	5000	6,3	1,0	1,0	0,8	0,21	2,5	1,2	0,32	3,0	14	Q1	–
2	4700	10	1,25	2,0	1,0	0,30	4,0	1,0	0,35	1,0	6	–	Н1
3	4000	16	1,6	3,0	0,8	0,42	8,0	1,6	0,4	2,5	10	Q2	–
4	3800	25	2,0	4,0	0,5	0,50	11,0	1,0	0,56	5,0	17	–	Н3
5	3500	40	1,25	1,5	0,7	0,30	3,0	0,9	0,35	2,0	12	Q1	–
6	3250	63	1,0	3,0	0,8	0,35	5,0	1,0	0,5	4,0	18	–	Н1
7	3000	80	1,6	1,5	0,5	0,25	7,0	1,2	0,6	3,0	11	Q2	–
8	2800	125	2,6	3,5	0,6	0,45	12,0	1,4	0,7	2,0	10	–	Н3
9	2500	6,3	1,6	0,5	0,7	0,14	2,8	1,3	0,41	5,0	20	Q1	–
10	2200	10	2,0	1,3	0,9	0,21	4,2	2,0	0,58	2,5	12	–	Н1
11	2000	16	1,25	1,5	0,8	0,20	7,7	1,4	0,65	3,0	15	Q2	–
12	1800	25	1,6	5,0	0,5	0,60	15,0	1,6	0,9	1,6	8	–	Н3
13	1000	40	2,5	4,0	0,6	0,55	17,0	1,0	1,0	2,0	15	Q1	–
14	1500	63	1,25	3,5	0,7	0,50	13,0	1,2	0,9	3,5	16	–	Н1
15	1700	80	2,5	2,5	0,9	0,40	7,0	1,6	1,0	1,8	10	Q2	–
16	2000	125	1,6	2,1	0,5	0,41	4,5	2,0	0,9	1,6	12	–	Н2
17	2300	6,3	1,25	1,7	0,6	0,35	2,0	1,5	0,5	2,0	15	Q1	–
18	2500	6,3	1,0	1,0	0,7	0,25	3,2	1,8	0,6	1,3	7	–	Н3
19	2700	40	1,0	2,0	0,8	0,30	4,8	2,0	0,8	2,0	9	Q2	–
20	3000	63	1,25	3,0	1,0	0,40	3,8	1,5	0,8	3,0	20	–	Н1
21	3200	16	1,6	3,5	0,9	0,43	6,2	2,0	1,0	4,0	21	Q1	–
22	3500	80	1,25	3,0	0,8	0,43	7,5	1,0	1,0	5,0	17	–	Н2
23	3700	125	2,0	6,0	0,7	0,75	10,0	1,2	0,9	1,5	9	Q2	–
24	1000	25	2,5	4,5	0,6	0,60	11,0	1,4	0,9	2,0	11	–	Н3
25	1200	6,3	0,8	0,8	0,5	0,20	4,1	1,6	0,7	2,5	15	Q1	–
26	1500	16	1,0	1,2	0,6	0,20	3,5	1,8	38,0	3,0	14	–	Н1
27	1800	40	1,25	1,5	0,7	0,25	6,0	2,0	1,2	2,7	13	Q2	–
Продолжение таблицы 1
28	1500	10	1,6	2,5	0,8	0,40	4,2	1,9	0,8	2,2	10	–	Н2
29	3500	16	2,0	1,0	0,9	0,20	9,0	1,7	1,1	1,8	10	Q1	–
30	2500	63	0,8	1,5	1,0	0,29	3,0	1,5	0,6	1,5	10	–	Н3
31	2600	40	2,5	1,8	0,9	0,30	7,5	1,3	1,0	3,0	12	Q2	–
32	2700	25	1,6	3,0	0,8	0,40	15,5	1,1	1,1	4,0	20	–	Н1
33	2800	25	2,0	5,0	0,7	0,70	12,0	1,5	0,9	3,5	17	Q1	–
34	2900	32	1,0	3,0	0,6	0,50	6,0	2,0	1,0	4,5	17	–	Н2
35	3000	16	2,5	1,5	0,5	0,30	7,1	1,0	1,2	2,5	8	Q2	–
36	3400	10	1,25	2,0	0,5	0,30	5,0	1,0	0,9	1,5	9	–	Н3
37	3600	63	1,6	0,8	0,8	0,15	5,1	1,5	0,7	1,2	11	Q1	–
38	1600	32	3,2	7,0	0,6	0,80	14,0	2,0	1,0	2,8	12	–	Н1
