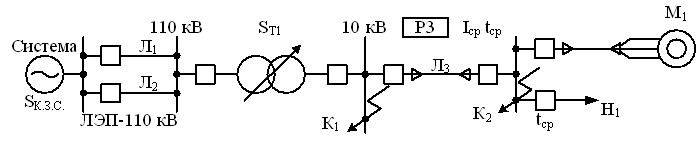

Рис. 1. Исходная электрическая схема

Контрольная работа

Релейная защита воздушной ЛЭП 10 кВ от коротких замыканий и ненормальных режимов

Задание:

Выбрать схемы защит, тип реле и источник оперативного тока для релейных защит воздушной ЛЭП (Л3) (рис 2.) от коротких замыканий и ненормальных режимов, (МТЗ, ТО, защита от замыкания на землю).

Рассчитать токи срабатывания защит и выдержки времени. Проверить чувствительность защит, рассчитав токи к. з. для характерных точек (К1, К2).

Расчетная электрическая схема приведена на рис. 2. Исходные данные – Sкз системы, Л1, Л2, Л3, РM1, SН1 взять из таблицы №1, номер варианта соответствует номеру в списке учебной группы студентов

Рис. 2. Схема для расчета тока к. з.

Содержание пояснительной записки при оформлении

контрольной работы

Введение: Короткие замыкания в сети 10 кВ (6 кВ). Краткая характеристика. Провести расчет токов к. з. в т. К1 и К2 (Рис.2). Структурная схема релейных защит. Дать краткое пояснение по содержанию и назначению структурных элементов. Измерительные и вспомогательные реле; типы, назначение, включение в контролируемую сеть. Использовать реле тока РТ – 40, РСТ – 11, Реле напряжения РН – 50, РСТ – 14. Токовые защиты: максимальная токовая защита (МТЗ) и токовая отсечка (ТО): их схемное исполнение, принцип работы, настройки (Iср. рз и tср. рз, kчув.). Схемы соединения трансформаторов тока и реле в измерительной части защит. Выбор трансформаторов тока для измерительной части МТЗ по номинальной нагрузке ЛЭП и определение коэффициентов трансформации трансформаторов тока. Расчет МТЗ ЛЭП–10 кВ для своих исходных данных (Приложение I), определение Iср. МТЗ и tср. МТЗ, kчув. Определение тока срабатывания токовой отсечки (ТО) ЛЭП 10 кВ. Схемное исполнение принятых защит (МТЗ и ТО). Спецификация применяемых реле. Общий контроль изоляции при замыкании фазы на землю в распределительной сети 10 кВ (схемное исполнение). Фильтры тока и напряжения нулевой последовательности (ФТНП, ФННП). Прибор «Спектр» и его применение. Блок-схема цифровой защиты ЛЭП.

Примечание: пример расчета МТЗ ЛЭП приведен в Приложении I.

Литература для выполнения контрольной работы

Релейная защита и автоматизация систем электроснабжения. – М.: Высшая школа, 2006 (2001). , Релейная защита энергетических систем. – М.: Энергоиздат, 1998. и др. Релейная защита и автоматика систем электроснабжения. – М.: Энергоиздат, 1981. , , Основы техники релейной защиты. – М.: Энергоатомиздат, 1984. , Релейная защита и автоматика систем электроснабжения. Статические реле. – Псков, 2001. Правила устройств электроустановок (ПУЭ-2002). и др. Прибор Спектр. – Энергетик №4, 2000.   Цифровые реле. Учебное пособие. Санкт-Петербург. 1998. ифровая дистанционная защита: принципы и применение. Москва. Энергоиздат. 2005. Сайты: Сириус Челябинск http://sirius-chel. ru

НТЦ «Механотроника» http://www. mtra. ru

        АББ Реле-Чебоксары http://www. promportal. ru/userinfo147

Примерный порядок расчета тока к. з. в точке К2 (Рис. 2)

В схеме замещения учитываем только индуктивное сопротивление элементов (Рис. 2а).

Рис. 2а.

За базисное напряжение лучше взять высокое напряжение  Uб =  Uср. вн = 115 кВ.

Сопротивление элементов в именованных единицах находим по классическим формулам:

система

(задана мощностью к. з. на шинах системы)

  Xс =   (ОМ);

ЛЭП – 110 кВ

Xл1 = X0·1  (ОМ),  X0 = 0,4 ОМ/км,  l1 -  длина ЛЭП - 110 (км);

трансформатор

Xт = ·  (ОМ);

ЛЭП – 10 кВ

Xл3 = (X0·l3)·N2  ,

где  N трансформатора.

Результирующее сопротивление в точке К2 с б = 115 кВ будет равно

Xрез.= Xc+Xл1+Xт+Xл3..

Находим величину тока к. з. в точке К2  с

Iк. з.б.=  (кА).

Находим реальный ток к. з. в точке К2 на шинах 10 кВ,

  Iк. з.к2 = Iк. з.б.·N.

Этот ток к. з. будет минимальным для МТЗ ЛЭП – 10кВ и использован при определении чувствительности защиты

Кчув.=

Задание на курсовую работу

Релейная защита и автоматика силового трансформатора

Задание:

Разработать релейную защиту от всех видов повреждений трансформатора Т1 (Рис. 1.).

Изучить устройство и работу автоматического регулирования напряжения трансформатора с РПН.

Исходные данные: схема для расчета ДЗ и токов КЗ (Рис.1):

- мощность к. з. системы, Sкз

- мощность трансформатора, SТ1 и его технические данные (Приложение II)

- длина ЛЭП 110 кВ; Л1, Л2

- виды автоматики – РПН, АПВ

Данные для расчета курсовой работы взять из табл. №1 (номер варианта соответствует порядковому номеру студента в списке учебной группы).

Содержание пояснительной записки при оформлении курсовой работы

Введение Аварийные и ненормальные режимы силовых трансформаторов, требования ПУЭ по защите от них Принцип работы и устройство продольной дифференциальной защиты и ее особенности  при  защите  силовых  трансформаторов  (привести  принципиальную электрическую схему ДЗ и пояснить как определяется ток срабатывания ДЗ с учетом всех составляющих тока небаланса Iнб) [1,3] Расчет токов короткого замыкания для настройки ДЗ (точки K1 на схеме рис. 2) Выбор трансформаторов тока в плечах ДЗ: определение коэффициентов трансформации трансформаторов и вторичных токов I21 и I22 Выбор измерительной схемы дифференциальной защиты и специальных реле для защиты силового трансформатора [1,2 3,4, Приложение ІІ] Расчет дифференциальных защит с реле типа РНТ-560, ДЗТ-11 и РСТ-15 (представить электрические схемы данных реле с расчетными параметрами) [4, 5,6 Приложение ІІ] Газовая защита (устройство и работа газовых реле, электрическая схема газовой защиты) [1, 2]. Защита от перегрузки (электрическая схема защиты, ток срабатывания) Автоматика силовых трансформаторов (РПН - устройство силовой части, блок-схемы  автоматического  устройства  РПН,  уставки  срабатывания  и  зона нечувствительности РПН. АПВ. АВР) [1] Блок-схема цифровой ДЗ трансформатора [1] Заключение. Список литературы Приложения (электрические схемы защит, реле, токораспределения в схеме ДЗ при различных видах КЗ, векторные диаграммы и временные диаграммы токов и напряжений для цепей ДЗ)

Примечание: пример расчета продольной дифференциальной защиты трансформатора приведен в Приложении II.

Литература для выполнения курсовой работы

Релейная защита и автоматизация систем электроснабжения. – М.: Высшая школа, 2006 (2001). , Релейная защита энергетических систем. – М.: Энергоиздат, 1998. , , Основы техники релейной защиты. – М.: Энергоатомиздат, 1984. Проектные расчеты по электроснабжению промышленных предприятий и релейной защиты. Псков, 2001. , Релейная защита и автоматика систем электроснабжения. Статические реле. – Псков, 2001. Справочник по проектированию электроснабжения. Под ред. . – М.: Энергия. 1980. Правила устройств электроустановок, 2006. Сайты с релейной защитой силовых трансформаторов.

ПРИЛОЖЕНИЕ I

Примерный расчет МТЗ ЛЭП 10 кВ

Защита элементов системы электроснабжения (генераторы, трансформаторы, линии электропередач (ЛЭП), сборные шины, электродвигатели и др.) от аварийных и ненормальных режимов выполняется в соответствии с требованиями Правил устройств электроустановок (ПУЭ). Вид применяемых защит зависит от класса напряжения электрической сети, величины мощности электрооборудования, режима работы нейтрали, требований по быстродействию и ряду других особенностей.

Чтобы лучше разобраться в схемном исполнении, принципе работы, расчете и настройке любой релейной защиты нужно первоначально изучить структурную схему защиты, её составляющие, их назначение и исполнение. Структурная схема всех видов защит и любой сложности одинакова (рис. 3.).
