Горизонтальный расточно-фрезерный станок и горизонтальный обрабатывающий центр (стр. 6 )

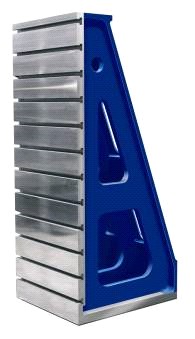

8.2.8        Зажимные угольники

UU 800 – UU 4500 изготовлены из качественного серого чугуна с ребрами жесткости, которые обеспечивают высокую жесткость данной конструкции.

       Зажимные угольники UU 5000 a UU 6000 изготовлены из сваренной стальной конструкции.

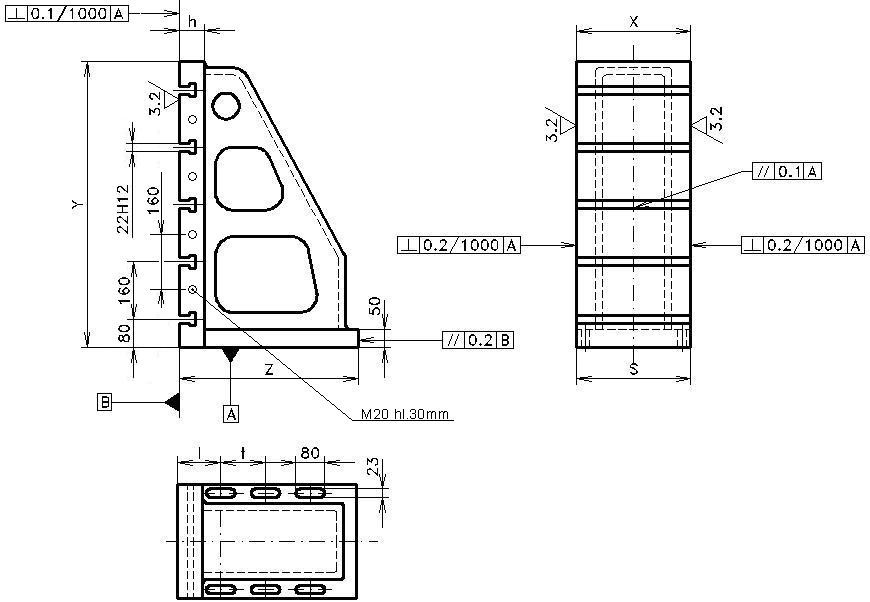

исполнение № 1 (высота угольника 800, 950, 1120, 1450)

Обозначение  угольника	Размеры угольника (мм)	T - пазы (мм / мм / шт )	Вес (кг)*
X	Y	Z	S	h	l	t	ширина	шаг	коли.
UU 800	320	800	500	320	70	120	125	22  H12	160	5	350
UU 950	500	950	500	560	80	145	140	22  H12	160	6	600
UU 1120	320	1 120	600	320	80	150	140	22  H12	160	7	500
UU 1450	500	1 450	650	560	80	148	160	22  H12	160	9	1 000

исполнение № 2 (высота угольника 1620, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000)

Обозначение  угольника	Размеры угольника (мм)	T - пазы (мм / мм / шт )	Вес (кг)*
X	Y	Z	h	ширина	шаг	коли.
UU 1620	700	1 620	725	80	22  H12	175	9	1 470
UU 2000	800	2 000	1 000	80	22  H12	175	11	2 500
UU 2500	1 000	2 500	1 200	80	22  H12	175	14	4 000
UU 3000	1 200	3 025	1 500	80	28  H12	175	17	4 500
UU 3500	1 300	3 500	1 600	80	28  H12	175	19	7 000
UU 4000	1 300	4 000	1 700	80	28  H12	175	22	7 870
UU 4500	1 300	4 500	1 700	80	28  H12	175	25	8 550
UU 5000	1 300	5 000	1 880	70	28  H12	200	24	8 970
UU 6000	1 500	6 000	2 080	70	28  H12	200	29	12 000

* вес до обработкой

8.2.9        Комплект запасных частей для 3-летней эксплуатации станка  - Шпиндельная бабка N

ПОЗ.	НАЗВАНИЕ - РАЗМЕР	НОРМА	иНН	ШТУК
1	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40101-1-001/0.3	37161001	1
2	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40501-1-017/4E	37161017	1
3	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40601-1-021/3	37161021	1
4	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40901-1-033/18E	37161033	2
5	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-41301-1-049/50E	37161049	1
6	БЕСКОНТАКТНЫЙ ДАТЧИК XS1	N08PA349	47950253	3
7	ГОЛОВКА ZB4-BA2		48200042	2
8	ГОЛОВКА ZB4-BG4		48200404	1
9	ЭЛЕМЕНТ ВЫКЛЮЧЕНИЯ ZBE 101		48211101	5
10	ЭЛЕМЕНТ ВЫКЛЮЧЕНИЯ ZBE 102		48211102	2
11	РЕЛЕ LUTZE RE6-0022		48420022	2
12	ПРЕДОХРАНИТЕЛЬ 3NA3814		48422500	3
13	ПРЕДОХРАНИТЕЛЬ 3NA3832		48422513	3
14	РЕГУЛЯТОР RPE3-042R11	02400-1/VA	54649958	2
15	СПЕЦИАЛЬНЫЙ БОЛТ		5800624	4
16	ШЛАНГ ВЫСОКОГО ДАВ JS6x800	CSN 137822	82681080	2
17	ШЛАНГ ВЫСОКОГО ДАВ JS8x800	CSN 137822	82681272	1
18	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	BG 3100638-PT00	82840638	1
19	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	BU 3100550-PT00	82843155	1
20	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	BG 4001020-PT00	82844001	2
21	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	OR 4005500-N70	82844005	1
22	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	OR 4006200-N70	82844006	1
23	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	OR 5010000-N70	82845010	1
24	МАНЖЕТА 25x27	3158 C. V. 501360	82952527	28
25	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 10x6	PN  029211	83050007	6
26	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 8x4	CSN 029280	83050008	2
27	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 12x8	CSN 029280	83050012	2
28	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 14x10	CSN 029280	83050014	2
29	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 20x16	CSN 029280	83050020	2
30	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 24x20	CSN 029280	83050024	5
31	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 30x22	CSN 029280	83050030	3
32	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 40x32	CSN 029280	83050040	2
33	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 44x36	CSN 029280	83050044	2
34	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 65x55	CSN 029280	83050065	1
35	МАСЛОСъЕМНОЕ КОЛЬЦО 112	CSN 029295	83080013	1
36	РЕЗИНОВАЯ ПРОКЛАДКА 45x72x12	CSN 029401	83104572	3
37	РЕЗИНОВАЯ РЕЙКА L 300	8158	83289000	10
38	ЛАМПА INDUSTRY II	ZVMG24-50RS/KS0	M3600662	6

Исполнение с CHOV (добавочные запчасти)

39	Фильтрующая втулка PI 8330	DRG 40	50147177	2
40	Фильтрующая лента NORDLYS INT H 70	0.02mm	54650070	2
41	Круговой привод	942-735-DD	54652735	1

8.2.10        Комплект запасных частей для 3-летней эксплуатации станка  - Шпиндельная бабка N/R

ПОЗ.	НАЗВАНИЕ - РАЗМЕР	НОРМА	иНН	ШТУК
1	НЕСУЩИЙ КАМЕНЬ		3504354	2
2	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40101-1-001/0.3	37161001	1
3	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40501-1-017/4E	37161017	1
4	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40601-1-021/3	37161021	1
5	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40901-1-033/18E	37161033	2
6	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-41301-1-049/50E	37161049	1
7	БЕСКОНТАКТНЫЙ ДАТЧИК XS1	N08PA349	47950253	3
8	ГОЛОВКА ZB4-BA2		48200042	2
9	ГОЛОВКА ZB4-BG4		48200404	1
10	ЭЛЕМЕНТ ВЫКЛЮЧЕНИЯ ZBE 101		48211101	5
11	ЭЛЕМЕНТ ВЫКЛЮЧЕНИЯ ZBE 102		48211102	2
12	РЕЛЕ LUTZE RE6-0022		48420022	2
13	ПРЕДОХРАНИТЕЛЬ 3NA3814		48422500	3
14	ПРЕДОХРАНИТЕЛЬ 3NA3832		48422513	3
15	РЕГУЛЯТОР RPE3-042R11	02400-1/VA	54649958	2
16	СПЕЦИАЛЬНЫЙ БОЛТ		5800624	4
17	ШЛАНГ ВЫСОКОГО ДАВ. JS6X800	CSN 137822	82681080	2
18	ШЛАНГ ВЫСОКОГО ДАВ. JS8X800	CSN 137822	82681272	1
19	МАНЖЕТА 25X27	3158 C. V. 501360	82952527	28
20	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 10X6	PN  029211	83050007	6
21	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 8X4	CSN 029280	83050008	2
22	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 12X8	CSN 029280	83050012	2
23	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 14X10	CSN 029280	83050014	2
24	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 20X16	CSN 029280	83050020	2
25	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 24X20	CSN 029280	83050024	5
26	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 25X21	CSN 029280	83050025	3
27	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 30X22	CSN 029280	83050030	3
28	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 36X28	CSN 029280	83050036	2
29	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 40X32	CSN 029280	83050040	2
30	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 44X36	CSN 029280	83050044	2
31	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 50X40	CSN 029280	83050050	1
32	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 60X50	CSN 029280	83050060	1
33	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 70X60	CSN 029280	83050070	1
34	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 100X90	CSN 029280	83050100	3
35	МАСЛОСъЕМНОЕ КОЛЬЦО 125	CSN 02 9295	83080014	1
36	РЕЗИНОВАЯ ПРОКЛАДКА 45x72x12	CSN 029401	83104572	3
37	РЕЗИНОВАЯ РЕЙКА L 300	8158	83289000	10
38	ЛАМПА INDUSTRY II	ZVMG24-50RS/KS0	M3600662	6

Исполнение с CHOV (добавочные запчасти)

39	Фильтрующая втулка PI 8330	DRG 40	50147177	2
40	Фильтрующая лента NORDLYS INT H 70	0.02mm	54650070	2
41	Круговой привод	902-121-188	54651188	1
