Задание 17.
Назовите основные блоки установки ЭЛОУ-АВТ.
_______________________________________________________________2.______________________________________________________________3.______________________________________________________________
4.______________________________________________________________
5._____________________________________________________________
Укажите номера технологического оборудования:
Атмосферная колонна – Вакуумная колонна – Колонна отбензинивания нефти – Колонна стабилизации бензина –
Задание 18.

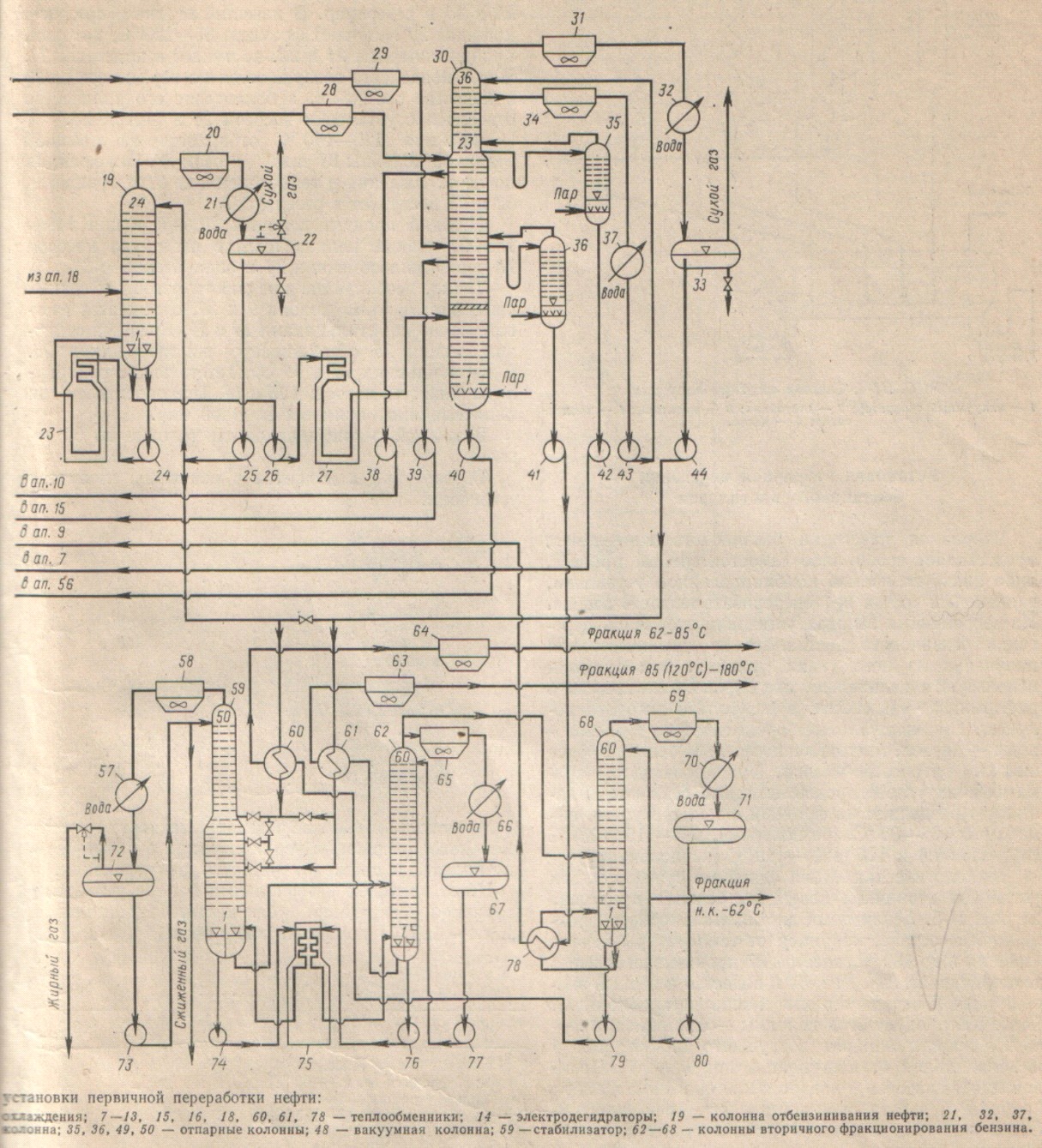

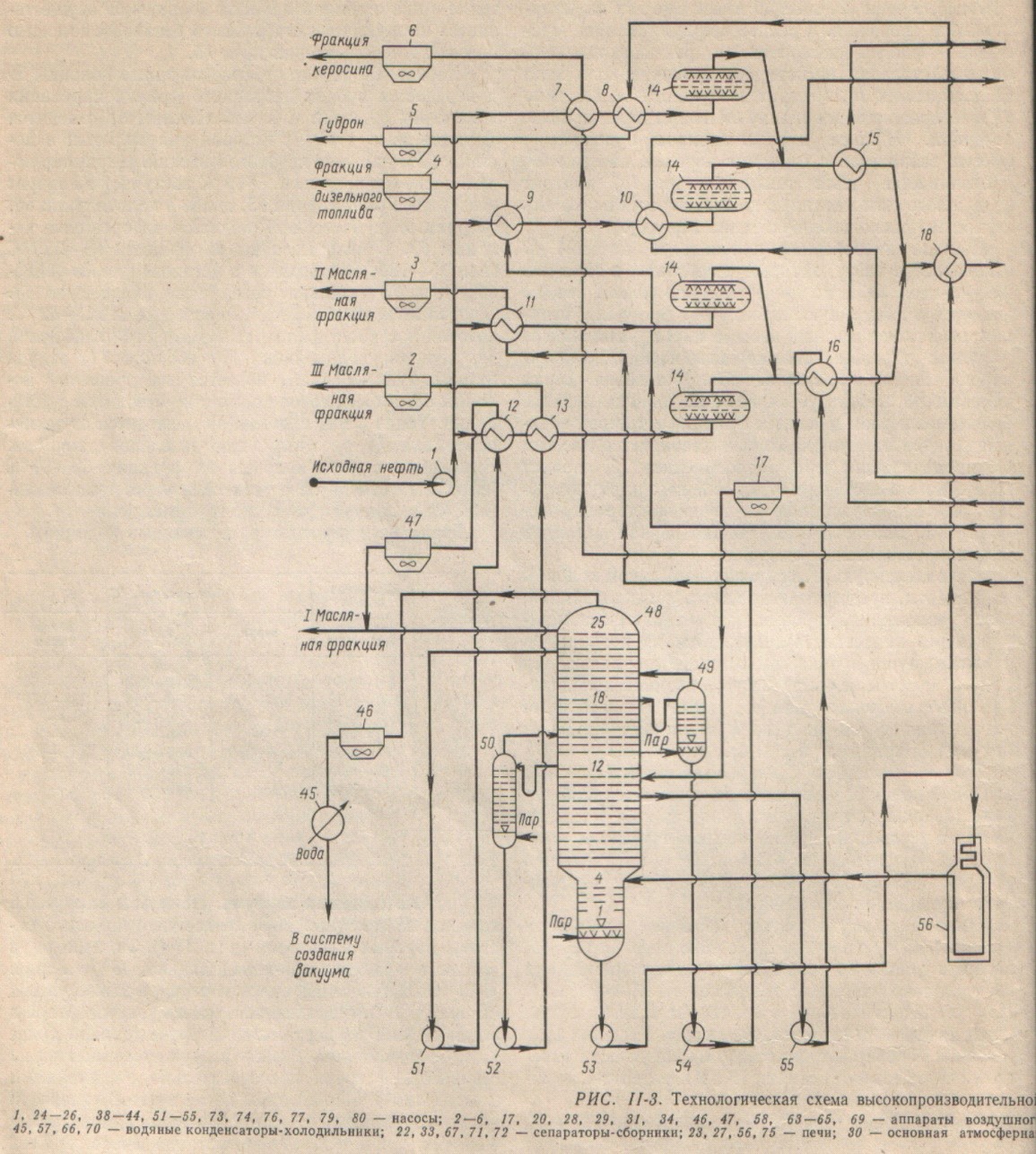

Используя технологическую схему установки ЭЛОУ-АВТ (задание 16), укажите:
До какой температуры идёт нагрев в печи атмосферного блока и печи вакуумного блока ? Какие виды орошения используются в атмосферной и вакуумной колоннах? Каким способом подводится тепло в колонну отбензинивания нефти? Как соединены электродегидраторы: последовательно или параллельно? Как изменилась бы работа атмосферной колонны, если на установке ЭЛОУ-АВТ отсутствовал блок отбензинивания нефти?Задание 19.
Используя пример выполнения алгоритма по регулировке температуры верха и низа колонны 19 на установке ЭЛОУ-АВТ выполните следующие задания:
Температура верха К - 19
выше нормы
Завышена Завышена температура Увеличен подвод
температура холодного орошения тепла вниз колонны
ввода сырья
Понизить Понизить температуру Уменьшить подвод
температуру холодного орошения тепла вниз колонны
ввода сырья
Температура верха К – 19 норма,
проверка по КИП и А
Температура низа К - 19
ниже нормы
Занижена Занижена температура Уменьшен подвод
температура холодного орошения тепла вниз колонны
ввода сырья
Повысить Повысить температуру Увеличить подвод
температуру холодного орошения тепла вниз колонны
ввода сырья
Температура верха К – 19 норма,
проверка по КИП и А
Температура верха К-30 выше нормы. Составьте алгоритм понижения температуры. Температура верха К-30 ниже нормы. Составьте алгоритм повышения температуры. Температура верха К-59 ниже нормы. Составьте алгоритм повышения температуры. Температура низа К-59 выше нормы. Составьте алгоритм понижения температуры.
Задание 20.
Для подготовки к учебно-технологической игре «Технологическое лото» по первичным процессам нефтепереработки разрежьте на 4 части установку ЭЛОУ-АВТ, а затем, перемешав их, соберите технологические схемы блоков установки таким образом, чтобы схемы блоков оказались правильно собранными. Лучше подготовку к учебно-технологической игре вести вдвоём, выбирая по очереди каждый из фрагментов, определяя к какому технологическому блоку он относится.
Тема 3. Термические процессы нефтепереработки.Задание 1.
Какие процессы нефтепереработки относятся к термическим: каталитический крекинг, висбрекинг тяжёлого сырья, пиролиз, каталитическмй риформинг, гидроочистка, коксование, термический крекинг, изомеризация. Выберите правильные ответы.
________________________________________________________________________________________________________________________________________________________________________________________________________
Задание 2.
Как зависит температура крекинга от состава сырья?
_______________________________________________________________________________________________________________________________________
Задание 3.
Заполните таблицу по термическим процессам нефтепереработки.
№№ п/п | Процесс | Назначение | Температура | Давление | Продукты |
1. | Висбрекинг тяжёлого сырья | ||||
2. | Термический крекинг | ||||
3. | Коксование | ||||
4. | Пиролиз | ||||
Задание 4.

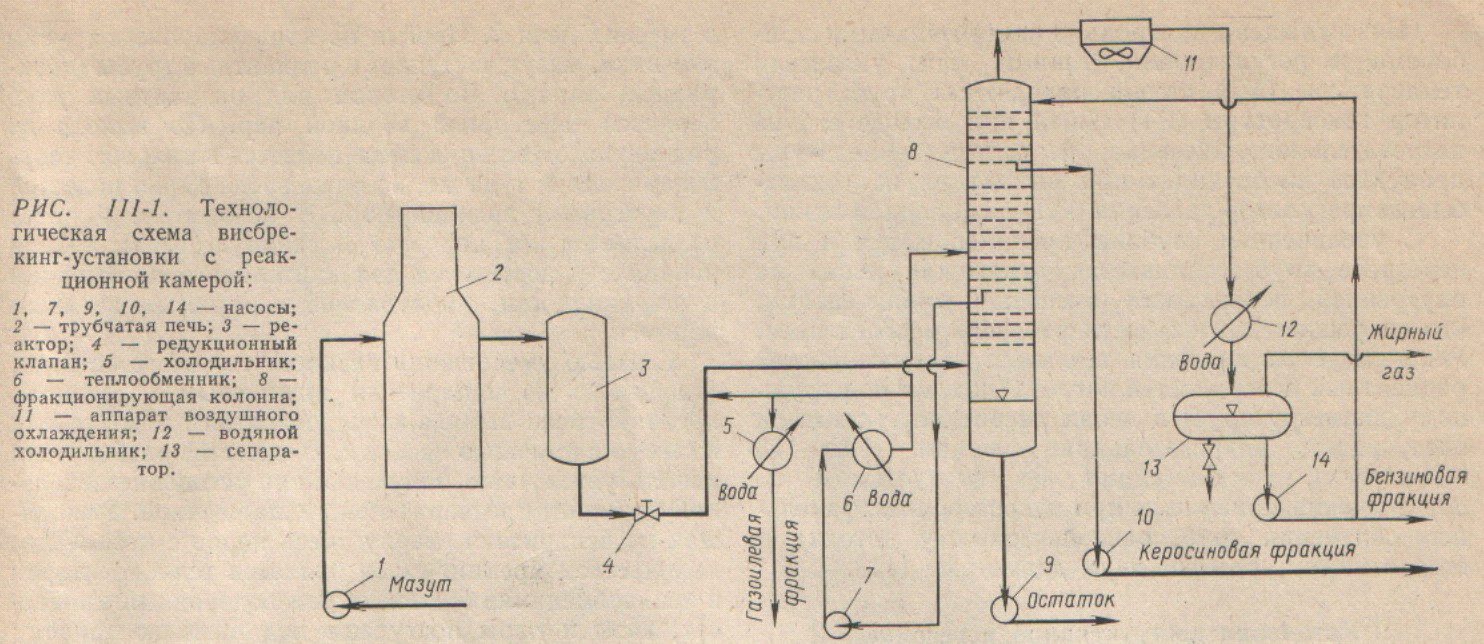

Дайте названия технологическому оборудованию висбрекинг-установки с реакционной камерой.
1 – _____________________
2 – _____________________
3 – _____________________
4 – _____________________
5 – _____________________
6 – _____________________
7 – _____________________
8 – ______________________
9 – ______________________
10 – _____________________
11 – _____________________
12 – _____________________
13 – _____________________
14 – _____________________
Задание 5.
Назначение реакционной камеры 3 на висбрекинг-установке (схема в задании 4).
Задание 6.
Составьте кроссворд, используя термины темы 3 Термические процессы нефтепереработки.
Задание 7.
Темы докладов:
Разработка комплекса мероприятий по уменьшению воздействия НПЗ на окружающую среду. Установка АВТ и её продукты.Задание 8.
Темы рефератов:
Термические процессы нефтепереработки.Задание 9.
Подготовка презентации:
Процесс пиролиза углеводородного сырья. Тема 4. Термокаталитические процессы нефтепереработки.Задание 1.
Перечислите факторы, влияющие на октановое число бензина каталитического крекинга.
1.___________________________________________________________
2._____________________________________________________________
3.___________________________________________________________
4._______________________________________________________________
5.______________________________________________________________
Задание 2.
Дайте соответствующие определения.
Активность катализатора каталитического крекинга – это_________________________________________________________________________________________________________________________________________________________________________________________________________ Селективность катализатора каталитического крекинга – это_______________________________________________________________________________________________________________________________________________________________________________________________________ Стабильность катализатора каталитического крекинга – это_______________________________________________________________________________________________________________________________________________________________________________________________________ Термоустойчивость катализатора каталитического крекинга – это_______________________________________________________________________________________________________________________________________________________________________________________________________ Регенерация катализатора каталитического крекинга – это_______________________________________________________________________________________________________________________________________________________________________________________________________Задание 3.

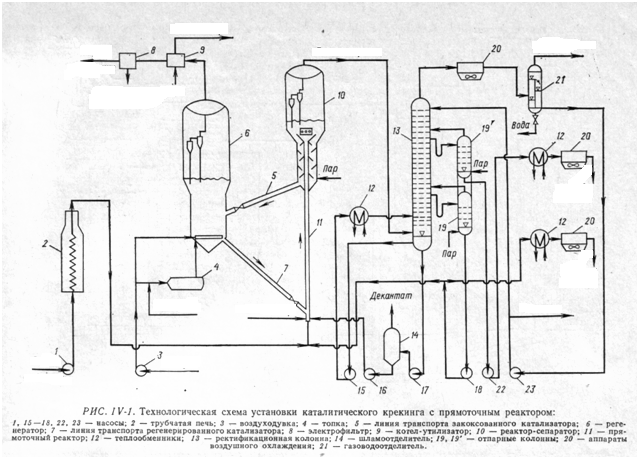

Дайте название технологическому оборудованию установки каталитического крекинга и подпишите на схеме названия технологических потоков.
1 – _____________________
2 – _____________________
3 – _____________________
4 – _____________________
5 – _____________________
6 – _____________________
7 – _____________________
8 – _____________________
9 – ______________________
10 – _____________________
Задание 4.
11 – _____________________
12 – _____________________
13 – _____________________
14 – _____________________
15 – _____________________
16 – _____________________
17 – _____________________
18 – _____________________
19 – _____________________
20 – _____________________
Какой вывод можно сделать, используя график зависимости выхода бензина каталитического крекинга от температуры процесса?
________________________________________________________________________________________________________________________________________
Задание 5.
Почему в реакторном блоке установки каталитического риформинга три реактора, и как они соединены?
_________________________________________________________________________________________________________________________________________________________________________________________________________
Задание 6.
Перечислите факторы, влияющие на октановое число бензина каталитического риформинга.
1.___________________________________________________________
2._____________________________________________________________
3.___________________________________________________________
4._______________________________________________________________
5.______________________________________________________________
Задание 7.
Какие факторы влияют на глубину процесса гидроочистки дизельного топлива?
1.___________________________________________________________
2._____________________________________________________________
3.___________________________________________________________
4._______________________________________________________________
5.______________________________________________________________
Задание 8.

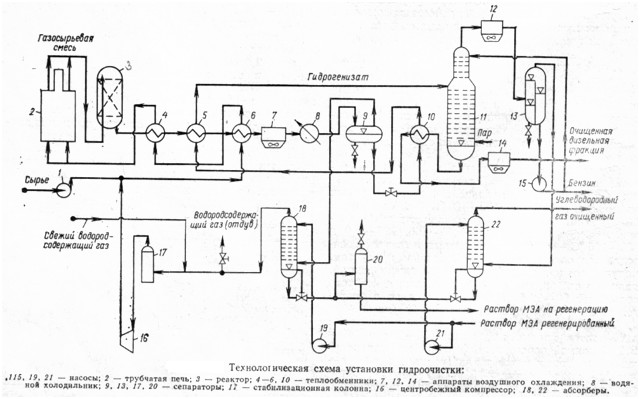

Используя технологическую схему установки гидроочистки дизельного топлива, дайте ответы на вопросы:
Назначение сепаратора 9 - ______________________________________________________________ Чем в абсорбере 18 идёт поглощение сероводорода? - ____________________________________________________________ Назначение десорбера 22 - ______________________________________________________________ Укажите глубину процесса гидроочистки дизельного топлива - _______
|
