С середины 60-х годов прошлого века город является крупным транспортным узлом. Новосибирск находится на пересечении важнейших транспортных коридоров, по которым традиционно осуществляются хозяйственные связи российских регионов, как в направлении "запад-восток" (федеральная трасса М-53 "Байкал"), так и "север-юг" (федеральная трасса М-52 "Чуйский тракт", судоходная река Обь).

По данным за 2016г. численность Новосибирска составляет -1584,1 тыс. человек.

Сейчас телекоммуникационные компании вынуждены проводить массовое развертывание широкополосных сетей, чтобы не потерять многолетнее доверие клиентов и не лишиться имиджа отрасли, идущей на один шаг впереди времени. Все возрастающая конкуренция за конечного пользователя  требует эффективных маркетинговых и технических решений по созданию новой сетевой инфраструктуры.

Как известно, особенность технологии PON состоит в том, что она рассчитана не просто на подключение к интернету, а «заточена» под услуги TriplePlay:

высокоскоростной Интернет на скорости до 2.5 Гб/с; новейшее интерактивное IP-телевидение, которое дает возможность смотреть телевизионные каналы с высоким разрешением формата HDTV; качественную связь с возможностью подключения как обычного, так и IP –телефона с расширенным набором функций, неограниченное количество номеров по одной линии.

В отличие от доступа по активному Ethernet или ADSL, абоненту зачастую необходимо предоставить не один порт подключения, а несколько интерфейсов для различных услуг. ONT может быть очень простым устройством (с одним-двумя портами Ethernet), а может иметь достаточно широкий ассортимент интерфейсов, вплоть до беспроводного (Wi-Fi). Соответственно разной может быть и стоимость: по оценкам производителей, цены на ONT начинаются от $100. Как правило, установленный у абонента терминал остается в собственности оператора.

Системы PON имеют ряд преимуществ:

Во-первых, топологическая простота интеграции и отсутствие необходимости установки дополнительного активного оборудования на трассе между оператором и абонентом. Так называемая концепция «Nomorewires»: ни прокладки новых кабелей электропитания, ни приобретения дорогостоящих вентилируемых термошкафов. Единственный элемент, который может присутствовать, — это пассивный оптический сплиттер.

Во-вторых, топология пассивных сетей зачастую повторяет структуру кабельной канализации, используемой для сетей телефонии, и зачастую традиционные операторы могут с минимальными затратами провести переобучение своих специалистов с обслуживания медных сетей на монтаж оптических.

В-третьих, абонентское оборудование не требует какой-либо настройки пользователем: оператор сам управляет этим оборудованием, прописывая заранее необходимые профили в зависимости от тарифного плана и набора услуг. Тем самым резко снижается количество обращений пользователей в call-центр и, как результат, сокращаются затраты оператора на поддержку абонентов.

В-четвертых, PON-сети предусматривают передачу потока кабельного телевидения на длине волны 1550 нм. Разделение сигналов  сетей  КТВ и PON  может осуществляться  как на уровне узла КТВ, так  и непосредственно в квартире  абонента — для  этого в некоторых моделях ONT предусмотрены  встроенный  спектральный сплиттер и разъем для подключения  телевизора.[4]

Простому российскому обывателю не просто любопытен интернет – порой он готов отдавать большую часть своего досуга на получение информации и развлечения именно в Сети. Максимальные скорости безлимитного подключения к интернету уже достигают сотни мегабитов и, судя по темпам изменения тарифов операторов, очень скоро мы можем ожидать предложений, в которых скорость безлимитного интернета сравняется со скоростями передачи информации в домовых локальных сетях.

Для абонентов по улице Радищева на данное время стал актуальным вопрос подключения высокоскоростного интернета, с множеством предоставляемых услуг  и в то же время низкой абонентской платой.

4 Выбор трассы прокладки ОК

Прокладку оптического кабеля по улицам Мочищенское шоссе, Байдукова и Радищева предлагается  производить с использованием технологий, виды которых определяются проектом, условиями прокладки, типами используемых оптических кабелей, используемым оборудованием и др. Во всех случаях при прокладке не должны превышаться нормируемые нормативно-технической документацией на кабели механические воздействия (в первую очередь усилия растяжения и сжатия), климатические условия (нижняя предельная температура прокладки, как правило, составляет минус 10 °С), допустимые радиусы изгиба оптического кабеля (радиус изгиба не должен быть менее 20 наружных диаметров оптического кабеля). При прокладке оптического кабеля на магистральном участке сети, как правило, используется имеющаяся инфраструктура (кабельная канализация, коллекторы, туннели, возушная линия связи). Как правило, прокладка оптического кабеля производится в отдельный канал кабельной канализации или же, с целью более эффективного использования канала, в него предварительно прокладываются до 4 полиэтиленовых труб 32 мм, каждая из которых затем применяется для прокладки в нее отдельного кабеля. [6]

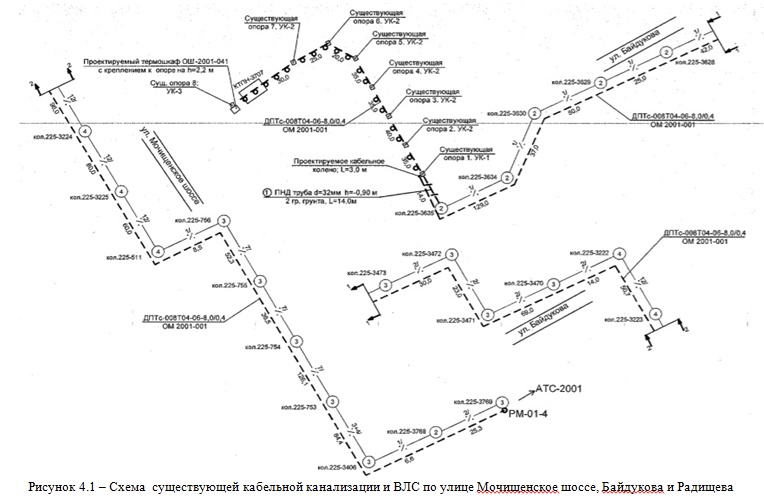

Ниже представлена схема (рис 4.1) существующей кабельной канализации по улице Мочищенское шоссе, Байдукова и ВЛС по улице Радищева.

4.1 Сооружения связи и их возможности

На рассматриваемом участке, по адресу Аэропорт находится АТС 2001, это здание в котором предлагается разместить OLT. Это расположение позволит организовать обслуживание, питание, заземление оборудования, а также подключение его к  вышестоящему оборудованию.

В направлении абонентов предлагается прокладка оптического кабеля по существующей кабельной канализации и ВЛС, схема которой приведена выше на рисунке 4.1.

4.2 Клиенты и предоставляемая им нагрузка

Клиентами являются физические лица таблица 4.1, проживающие по адресам улицы Радищева и Байдукова.

Таблица 4.1 – Описание подключаемых зданий

П. П.	Адрес	Расстояние от OLT до дальнего ONT, м	Рассчитываемая нагрузка
Количество абонентов	Суммарная скорость к абоненту, Гбит/с
№1	ул. Радищева	1340	10	2,48832

В направлении домов абонентов предлагается прокладка по существующей ВЛС. Прокладка ОК будет разделена на три этапа:

-        прокладка магистрального волоконного оптического кабеля, от РМ-01-4 расположенной в колодце225-3769 до колодца 225-3635 находящегося рядом со зданием по адресу Байдукова 9;

-        прокладка  волоконного оптического кабеля по ВЛС от колодца 225-3635 до оптического шкафа 2001-041, находящегося на существующей опоре №8;

-        прокладка волоконного кабеля от оптического шкафа 2001-041 до коттеджей абонентов с установкой ОРК методом подвеса по существующим опорам ЛЭП;

Суммарная скорость самого удаленного абонента 2,48832 Гбит/с  показывает, что критерии, учитывающиеся при выборе трассы прокладки оптического кабеля находятся в норме.

Зная участки и условия размещения кабеля на проектируемой сети, можно определиться с его конструкциями и марками.

5 Выбор оптического кабеля

5.1 Обоснование выбора ОК

Преимущества использования ОК на всех сетях связи (международных, междугородных, городских, сельских, абонентских, локальных и т. п.) очевидны.

Нужно понимать, что оптический кабель - это среда передачи информации между активными устройствами. Поэтому его параметры передачи, надежности и стоимостные показатели должны соответствовать типу сети и применяемого оборудования систем передачи информации.

Так, например, на транспортных сетях (межстанционных), где передаются потоки информации между узлами связи (УС), важна большая широкополосность и надежность кабельной сети. А на сетях доступа, связанных с предоставлением информации абонентам (сети кабельного ТВ, оптический Ethernet, пассивные оптические сети (PON)) важна экономичность, гибкость, малые габариты и вес, защита от случайных повреждений, простота инсталляции и другие факторы.

Выбор конструкции оптического кабеля, в основном, определяется участком сети, на котором он будет использоваться, а также условиями его размещения (в кабельной канализации, внутри помещений и т. п.).

Для правильного выбора оптических кабелей для сетей доступа и входящих в них оптических волокон, сначала нужно определиться на каких участках (магистральных, распределительных, абонентских и т. п.) они будут использоваться (рис.5.1).

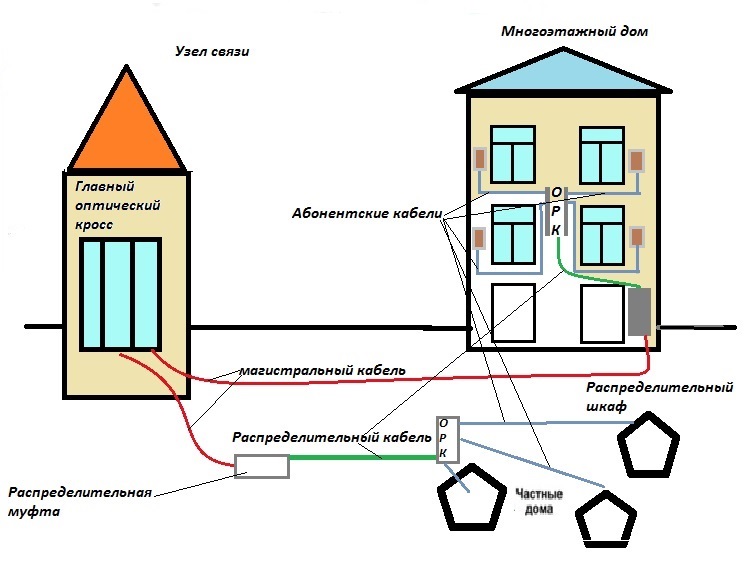

Рисунок 5.1 – Участки прокладки оптического кабеля

Магистральные участки, соединяющие узел связи (головную станцию) с первой точкой распределения, являются наиболее протяженными и ответственными - при их повреждении нарушается работа всей сети. Поэтому условия их прокладки и применяемые кабели должны обеспечивать максимальную надежность. Здесь не стоит экономить на стоимости ОК, затратах на монтаж и прокладку. Тем более, что длина магистралей обычно меньше суммарной длины распределительных и абонентских участков. В конструкции магистральных кабелей обязательно должен быть предусмотрен запас волокон на последующее развитие сети. Это не повлияет существенно на общую стоимость ОК, но наверняка снимет некоторую «головную боль» в будущем.

На распределительных участках, располагающихся между отдельными распределительными устройствами (шкафами, боксами, разветвителями), можно будет воспользоваться менее дорогостоящими кабелями. Для этих кабелей характерна прокладка в самых разнообразных условиях, которые и определяют их конструкцию. Они имеют меньшую длину и их проще заменить при повреждении. Но это не значит, что нужно пренебречь надежностью конструкций. При выборе таких ОК обычно исходят из компромисса между ценой и качеством. Чаще в них присутствует запас волокон, но небольшой, так как при развитии сети иногда проще доложить новый кабель.
