Кабели абонентских участков, доходящие до оконечных устройств пользователей, имеют самую малую длину, но самое большое количество участков. Но это не означает, что здесь надо искать самые дешевые конструкции. Во-первых, абонентские ОК обычно проходят внутри зданий, где могут повреждаться грызунами, и внутри помещений, где их часто повреждают сами пользователи. Поэтому, в зависимости от условий, ОК должны иметь необходимые элементы для защиты волокон. Во-вторых, абонентские кабели, проходящие внутри зданий, обязательно должны иметь наружную оболочку, не распространяющую горение, поскольку кабели часто проходят между несколькими помещениями. Запас по волокнам на этом участке в кабелях обычно не закладывают.

В соединительных кабелях и шнурах (патч-корды, пигтейлы) для межстоечных и межблочных переключений обычно используется одно или два волокна с индивидуальной защитой от изгибов при вводах, случайных ударов, рывков, сжатия, воздействия сухого тепла и других факторов. В качестве наружных оболочек обычно используют недорогие материалы, не поддерживающие горения.

  Приведем таблицу 5.1 в которой отобразим все возможные воздействующие факторы на ОК и меры по защите.

Таблица 5.1 – Неблагоприятные воздействующие факторы на ОК

Условия прокладки	Основные воздействующие факторы	Конструктивные методы защиты
В кабельной канализации	Проникновение влаги	Влагозащищённый барьер, гидрофобный заполнитель
Растягивающее усилие	Продольные силовые элементы
Скручивание	Наружная оболочка
Атаки грызунов	Броня, прокладка в защищённых трубках
Кабельные вводы в дом	Возгорание	Оболочка из LSZH или PVC
Атаки грызунов	Броня
Проникновение влаги	Влагозащищённый барьер
Растягивающее усилие	Продольные силовые элементы
Внутри помещений	Возгорание	Оболочка из LSZH или PVC
Изгиб с малым радиусом	Оболочки
Растягивающее усилие	Арамидные нити
Случайные удары	Оболочки, арамидные нити
Раздавливающее усилие	Оболочки, арамидные нити

Выбор марок оптического кабеля огромен и кроме того, что кабель должен удовлетворять нашим требованиям для прокладки нужно учитывать его стоимость, как он себя зарекомендовал в области связи и как далеко его везти.

5.2 Кабель для прокладки по канализации и ВЛС

Для прокладки в кабельной канализации по улицам Мочищенское шоссе, Байдукова  выбран кабель фирмы СОКК (Самарская оптическая кабельная компания) марки ДПС.

Эта компания зарекомендовала себя на рынке связи с положительной стороны в соотношении цена-качество и многие предприятия связи останавили свой выбор на этом поставщике. Характеристики кабеля приведены в Приложении А

5.3 Кабель для прокладки распределительной сети по ВЛС

Кабель ОК/Д2-T изготавливаемый по ТУ 3587-001-92193892-2011 имеет декларацию о соответствии № КБ-2892 . При монтаже кабеля с использованием плоских анкерных зажимов стеклопластиковые периферийные элементы играют роль защитного материла - не дают сдавливать оптический модуль, а также при подвесе служат самонесущей частью кабеля. Кабель характеризуется крайне малым весом (бухту в 2 км. 1 монтажник переносит без особого труда), и крайне простым монтажом. Может активно применяться как при строительстве сетей в не густонаселенных поселках и микрорайонах, а также на больших промышленных объектах. Для предприятий с большой площадью земельных участков этот кабель очень удобен, т. к. зачастую территория нуждается в видеонаблюдении, а распределенные по ней сооружения - в локальной сети. Решение крайне недорогое и крайне удобное в монтаже. Характеристики кабеля приведены в

6 Выбор оборудования

Одна из главных задач, стоящих перед современными телекоммуникационными сетями доступа - так называемая проблема `последней мили`, предоставление как можно большей полосы пропускания индивидуальным и корпоративным абонентам при минимальных затратах.

Основная идея архитектуры GPON - использование всего одного приемопередающего модуля в OLT для передачи информации множеству абонентских устройств ONT и приема информации от них.

Преимущества PON:

до 40 PON-лучей для одного OLT; до 128 абонентских устройств на один PON-луч в радиусе до 60км; возможность резервирования плат управления и коммутации, а так же резервирования оптических каналов линейных плат в OLT пропускная способность базового оборудования - до 10 Гбит/с на один PON-луч; широкий выбор абонентских устройств; возможность обеспечения резервного питания для абонентских терминалов; возможность установки абонентских терминалов и сплиттеров в прочном металлическом корпусе, оснащенном запираемым замком.

В настоящее время существует довольно много зарубежных компаний специализирующихся на выпуске оборудования для пассивных оптических сетей доступа, например, HuaweiTechnologies, OlenComElectronics, CorningCableSystems, TerawaveCommunications и другие, однако мы, для проекта воспользуемся решениями от российской компании «Натекс». Группа компаний НАТЕКС разрабатывает и производит широкий спектр оборудования для сетей телефонной связи и передачи данных. В производстве используются только лучшие зарубежные комплектующие. Система менеджмента качества фирмы соответствует требованиям ГОСТ Р ИСО 9001-2008 (ISO 9001:2008) в области связи. Группа компаний НАТЕКС осуществляет поставки через сеть партнеров в России и более чем 20-ти странах ближнего и дальнего зарубежья

Компании группы располагают тремя офисными зданиями в Москве, представлены в России, СНГ и дальнем зарубежье.[16]

6.1. Станционное оборудование FG-GPON-OLT-CHASSIS

Станционное оборудование будет располагаться в здании АТС-2001. Оборудование FG-GPON-OLT (рис 6.1)- современная система широкополосного доступа (волокно в дом, волокно в квартиру). FG-GPON-OLT соответствует новому стандарту G.984.6 - доступ по одному волокну до 128 абонентов на расстоянии до 60 км.

Рисунок 6.1 – Внешний вид FG-GPON-OLT-CHASSIS

Основные характеристики оборудования FG-GPON-OLT CHASSIS приведены в Приложении Б

6.2 Модуль абонентского терминала FG-GPON-ONT NTE-RG-1402G-(W) Абонентские терминалы (ONT) предназначены для связи с вышестоящим оборудованием пассивных оптических сетей и предоставления услуг широкополосного доступа конечному пользователю. NTE-RG-1402G-W имеет 4 порта LAN Ethernet 10/100/1000 Base-T, 2 порта FXS, 2 приемопередатчика Wi-Fi (802.11n) и один порт USB  NTE-RG-1402G-W – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии и высокоскоростному интернету. Кроме того, абонентские терминалы серии RG предоставляют пользователям услуг широкие возможности для работы в локальной сети. Сеть GPON относится к одной из разновидностей пассивных оптических сетей (PON). Это одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи информации до 2.5 Гбит/с в направлении downlink и 1.25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии GPON дает возможность предоставлять конечному пользователю доступ к новым услугам на базе протокола IP совместно с традиционными сервисами. Предоставляемые услуги: высокоскоростной доступ в интернет; потоковое видео/ High Definition TV; IP TV; IP-телефония; видео по запросу (VoD); видеоконференция; развлекательные и обучающие программы “on-line” Варианты применения: подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках; построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных. Основный характеристики FG-GPON-ONT NTE-RG-1402G-(W) приведены в

6.3 Пассивный разветвитель FG-GPON-SPLITTER

Оптические разветвители - это эффективное решение, которое позволяет сервис-провайдерам предоставлять услуги высокоскоростной передачи данных, телефонии и телевидения абонентам, используя для этого всего один линейный оптический порт станционного оборудования. Структура построения пассивных оптических сетей является древовидной. Сплиттеры могут находиться, как в едином узле, так и располагаться каскадно. Так как сеть является пассивной, важно, чтобы потери в сплиттере были сведены к минимуму. FG-GPON-SPLITTER (рис 6.2) сплиттеры сконструированы и изготовлены так, чтобы обеспечить минимальные потери в оптическом кабеле. Прочный металлический корпус, оснащенный запираемым замком, обеспечивает защиту сплиттера от вскрытия.

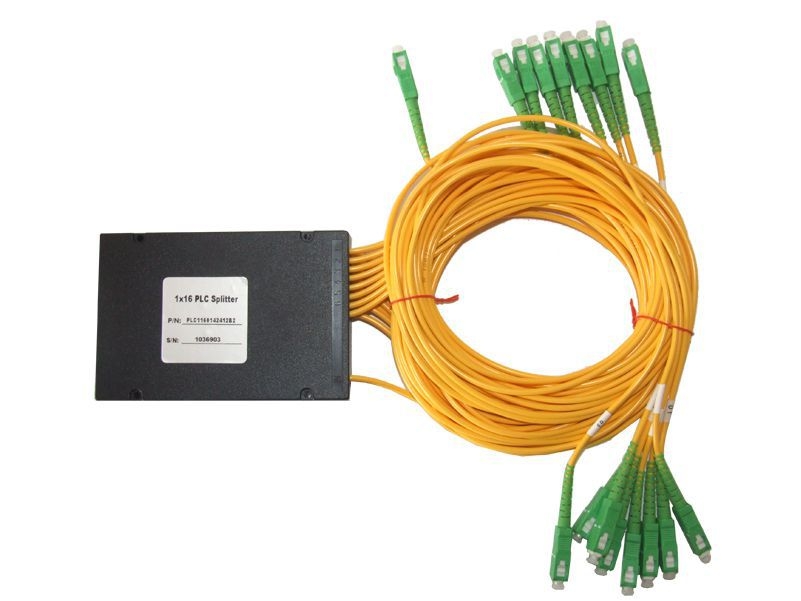

Рисунок 6.2 – Внешний вид FG-GPON-SPLITTER

Основные характеристики:

высокое число каналов; широкий выбор моделей; малые потери от поляризации (PDL); прочный металлический корпус; вариант крепления на стену и в стойку; защищенные и смотанные патч корды на выходе; корпус оснащен запираемым замком.

Применение. Оптические разветвители - это эффективное решение, которое позволяет сервис-провайдерам предоставлять услуги высокоскоростной передачи данных, телефонии и телевидения абонентам, используя для этого всего один линейный оптический порт станционного оборудования. Структура построения пассивных оптических сетей является древовидной. Сплиттеры могут находиться, как в едином узле, так и располагаться каскадно. Так как сеть является пассивной, важно, чтобы потери в сплиттере были сведены к минимуму. FG-GPON-SPLITTER сплиттеры сконструированы и изготовлены так, чтобы обеспечить минимальные потери в оптическом кабеле. Прочный металлический корпус, оснащенный запираемым замком, обеспечивает защиту сплиттера от вскрытия.
