Перед измерением затухания оптические волокна необходимо предварительно просветить любым источником света (например, переносной электрической лампой, фонарем). Если какие-либо оптические волокна не просвечиваются, то измерение затухания необходимо начинать с этих волокон.

Если кабель имеет какие-либо повреждения или отклонения, выявленные при внешнем осмотре на кабельной площадке, измерения затухания данной длины не проводят.

Вопрос о применении этого кабеля решается заказчиком Наиболее удобно при строительстве ВОЛП измерять затухание методом обратного рассеяния с помощью рефлектометра. Подробнее данный вопрос будет расмотрен в следующей главе.

8.2.2 Группирование строительных длин оптического кабеля.

Перед группированием строительных длин кабеля необходимо иметь четкое реальное представление о прохождении трассы прокладки кабеля.

При подборе кабеля следует исходить из того, что на одном регенерационном участке должен быть кабель, изготовленный одним заводом (кроме случаев стыковки с ОК для подводных переходов), только одной марки, с одним типом оптического волокна и его защитных покрытий.

При группировании строительных длин кабеля, прокладываемого в кабельной канализации, они должны быть размещены так, чтобы отходы кабеля после выкладки были минимальными. При этом учитывают длины пролеток, форму транзитных колодцев, запас ОК на монтаж. Следует учитывать, что длина запаса для монтажа муфты ОК должна быть 8-10 м каждой стороны. По результатам группирования регенерационного участка необходимо составить укладочную ведомость. Все паспорта должны быть собраны и вместе с укладочной ведомостью и ведомостью группирования строительных длин приложены к сдаточной документации по регенерационному участку ВОЛП [19].

Как было рассмотрено в предыдущих главах, строительство сети доступа по улице Радищева можно разделить на три основных участка:

станционная сторона; магистральный участок; распределительная сеть в дом.

Особенности строительства на каждом из этих участков рассмотрим отдельно.

8.3 Станционная сторона

OLT предлагается расположить в помещении АТС-2001 по адресу улица Аэропорт, район обслуживания которой определяет зону охвата сетью PON (в данном проекте представлен один из участков проектируемой сети). Активное станционное оборудование PON, в качестве которого выступает OLT, связывает оконечное оборудование абонентов с сетью Интернет и другими источниками услуг по передаче голоса, данных и видео(услуга TriplePlay).

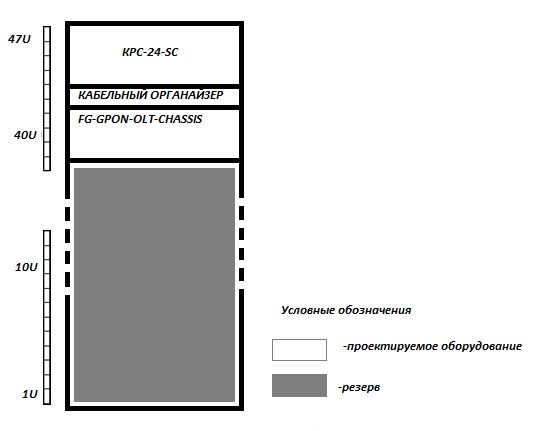

На рисунке 8.1 Представлен фасад шкафа GPON на АТС.

Оптический кросс ODF предназначен для распределения ОК по направлениям, перекроссировки и соединения со станционным ОК через сплайс-пластины (кассеты и боксы для сварных соединений).

Рисунок 8.1-Фасад шкафа GPON на станции АТС-2001

Для прокладки кабелей от станционного колодца в подвальное помещение станции, называемое шахтой, прокладывают блоки труб или строят специальные тоннели. Стены шахты, перекрытие и пол должны быть выполнены из огнеупорных материалов и должны исключать проникновение вредных газов и грунтовых вод внутрь помещения. Шахта должна иметь отдельный самостоятельный вход с огнестойкой дверью шириной не менее 900 мм; устройство окон в стенах шахты не допускается. Шахта должна быть достаточно просторной, иметь высоту не менее 2 м и должна быть оборудована центральным отоплением, вентиляцией и освещением от городской и аварийной электросетей.

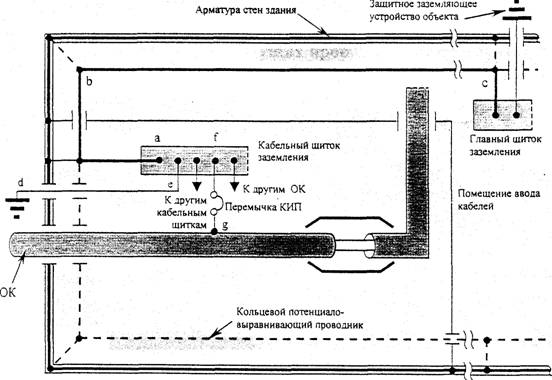

Подключение шины заземления к металлическим бронепокровам кабеля ДПС-008Т04-06-8,0/0,4 в проекте, осуществляется проводом ПВЗ 1х16. Схему заземления бронепокрова кабеля смотри на рисунке 8.2.

Рисунок 8.2 – Схема заземления бронепокровов ВОК

При монтаже кабеля по металлоконструкциям укладываемый кабель будет крепиться нейлоновыми стяжками, через каждый метр, формируя пакет.

Составим таблицу в которой отобразим основной объем работ по прокладке кабеля в помещении АТС-2001 (таб.8.1).

Таблица 8.1 – Основной объём работ по прокладке кабеля в помещении АТС-2001

п/п	Наименование	Ед-ца изм.	Кол-во
1	Ввод кабеля в здание:
ДПС-008Т04-06-8,0/0,4	шт	1
2	Прокладка по металлоконструкциям кабеля:
ДПС-008Т04-06-8,0/0,4	кмкаб.	0,033
3	Запас кабеля:
ДПС-008Т04-06-8,0/0,4	кмкаб.	0,008
4	Монтаж кросса КРС-24-SC	шт	1
5	Включение в оптический кросс кабеля:
ДПС-008Т04-06-8,0/0,4	шт	1
6	Герметизация кабельного ввода	шт	1
7	Прокладка провода ПВЗ 1х16 в шахте	м	20,0

В помещении АТС-2001 располагается станционное оборудование FG-GPON-OLT-CHASSIS, которое помещается в фасад шкафа GPON. Проводом ПВЗ 1х16 осуществляется заземление бронепокровов кабеля ДПС-008Т04-06-8,0/0,4 прокладываемого от станционного колодца в подвальное помещение станции, соблюдая  все правила техники безопасности.

8.4 Магистральный участок

Магистральный участок-это участок от помещения АТС-2001 до оптического распределительного шкафа расположенного на опоре №8 около дома Радищева 26/1.

Кабель на 8 ОВ, состоящий из двух модулей по четыре ОВ, длиной 1156 м,  прокладывается по кабельной канализации и ВЛС (смотри рисунок 4.1)

Растягивающее усилие (F) зависит от массы единицы длины кабеля (Ро), коэффициента трения (КТ), длины кабеля (l) и характера трассы кабельной канализации. Эту величину, для прямолинейного участка, можно определить по формуле:

,                                                                (8.1)

где P0 – погонный вес кабеля [кг/км],

l – длина участка [км],

Кт – коэффициент трения скольжения,

Кз– коэффициент заклинивания.

Коэффициент заклинивания вычисляется по формуле:

,                                                                (8.2)

где Dк – диаметр кабеля [мм],

Dт – диаметр трубы кабельной канализации [мм].

Коэффициент трения между оболочкой ОК и каналом кабельной канализации зависит от диаметра кабеля, скорости тяжения и параметров канала кабельной канализации. Данная кабельная канализация состоит из асбоцементных труб, коэффициент трения для которых равен 0,32.

Затягивание кабеля в канал кабельной канализации неизбежно связано с повышением изгиба, на которых имеет место поперечное сжатие ОК. При малых радиусах изгиба возникают и развиваются дефекты ОВ, вызывающие увеличение потерь в волокне и разрушение его как при прокладке в кабельной канализации, так и при эксплуатации. При изгибах трассы кабельной канализации растягивающее усилие, прикладываемое к кабелю, возрастает.

Растягивающее усилие с учётом изгибов рассчитывается по формуле:

       ,                                        (8.3)

где ? – суммарный угол изгиба трассы [рад].

Чем длиннее кабель, тем медленнее он протягивается в трубопроводе. Скорость протягивания определяется до начала прокладки с учетом характера трассы. Она плавно увеличивается после начала протягивания и затем поддерживается постоянной.

Рассчитаем растягивающее усилие для участка длиной 1156 м.

От АТС-2001 до Радищева 26/1

,

Суммарный угол изгиба равен 1490 градусов, или 24 рад.

,

Переведём растягивающее усилие в Ньютоны:

,

Таким образом, по расчётам видно, что растягивающие усилие при  протяжке кабеля на данном участке меньше допустимого растягивающего усилия ОК.

Прокладка ОК в телефонной канализации. Подготовка кабельной канализации к прокладке ОК включает: установку ограждений, подготовку колодцев, подготовку каналов ка­бельной канализации, прокладку полиэтиленовой трубки (вспомога­тельного трубопровода) в канале, заготовку и очистку каналов ка­бельной канализации.

Прокладка оптических ка­белей в кабельной канализации будет осуществляться в занятых каналах, расположенных, по возможности, в се­редине блока по вертикали и у края по горизонтали. В свободном канале допускается прокладка не более пяти-шести оптических кабелей. Использовать занятый небронированными оптическими ка­белями канал для прокладки кабелей с металлическими жилами и бронированных оптических кабелей не допускается.
