– расстояние до текущей точки, км,
– длина пролета, км,
– радиус Земли,
= 6370км.
При построении профиля пролета необходимо рассчитать условный нулевой уровень. Результаты расчета для пролета Промысел Узловое газовое – ПРС Шхунное приведены в таблице 5.1.
Таблица 5.1 – Расчет условного нулевого уровня
| 0 | 3,18 | 6,36 | 9,54 | 12,72 | 15,9 | 19,08 | 22,26 | 25,44 | 28,62 | 31,8 |
y, м | 0 | 7,14 | 12,7 | 16,6 | 19,05 | 19,84 | 19,05 | 16,6 | 12,7 | 7,14 | 0 |
Пользуясь топографической картой, нанесем высотные отметки точек профиля относительно условного уровня на различных расстояниях и соединим их прямыми линиями, после чего укажем на профиле различные местные объекты (леса, реки, строения).
Профиль пролета Промысел Узловое газовое – ПРС Шхунное представлен на рисунке 5.1.
Профили остальных пролетов приведены на рисунках 5.2 – 5.8.

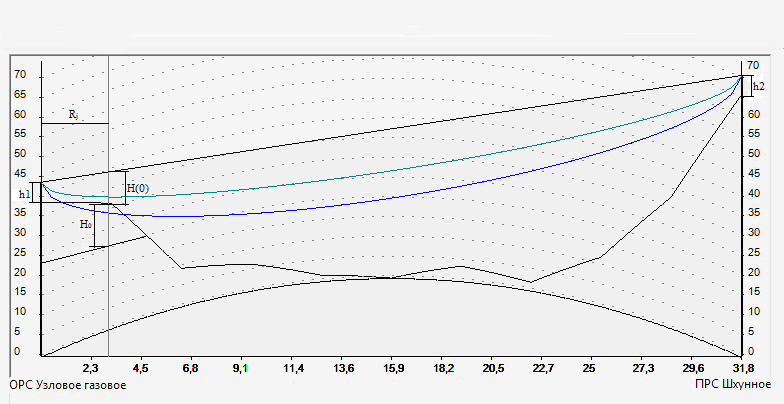

Рисунок 5.1 – Профиль пролета Промысел Узловое газовое – ПРС Шхунное
Расстояние, км | 3,18 | 6,36 | 9,54 | 12,72 | 15,9 | 19,08 | 22,26 | 25,44 | 28,62 | 31,8 |
Высота, м | 32,5 | 9 | 6 | 3 | 0 | 4 | 2 | 11 | 33 | 65 |
y, м | 7,14 | 12,7 | 16,6 | 19,05 | 19,84 | 19,05 | 16,6 | 12,7 | 7,14 | 0 |

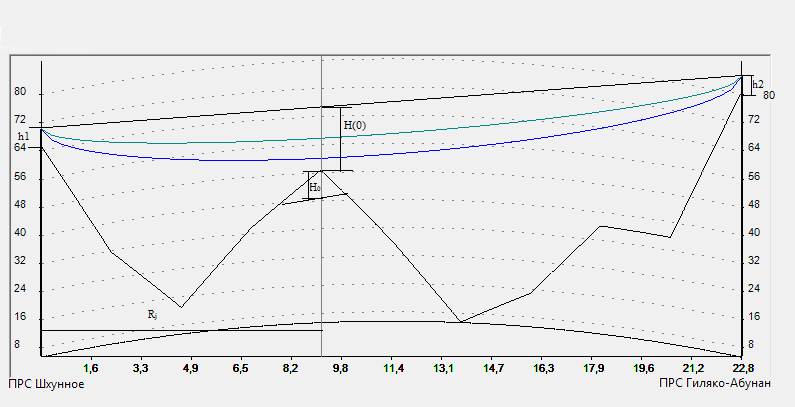

Рисунок 5.2 – Профиль пролета ПРС Шхунное – ПРС Гиляко-Абунан

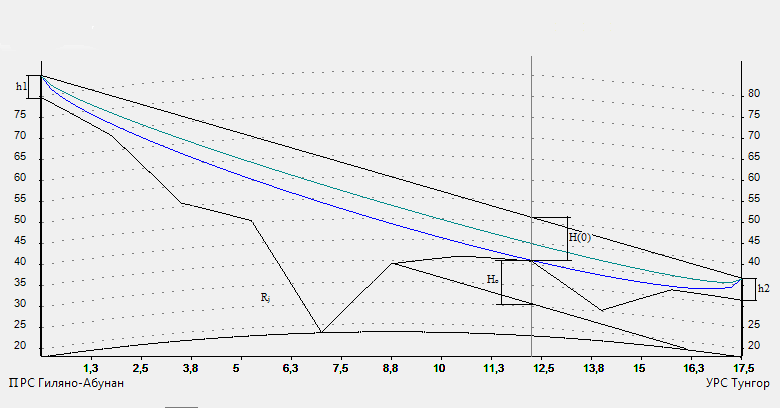

Рисунок 5.3 – Профиль пролета ПРС Гиляко-Абунан – УРСТунгор

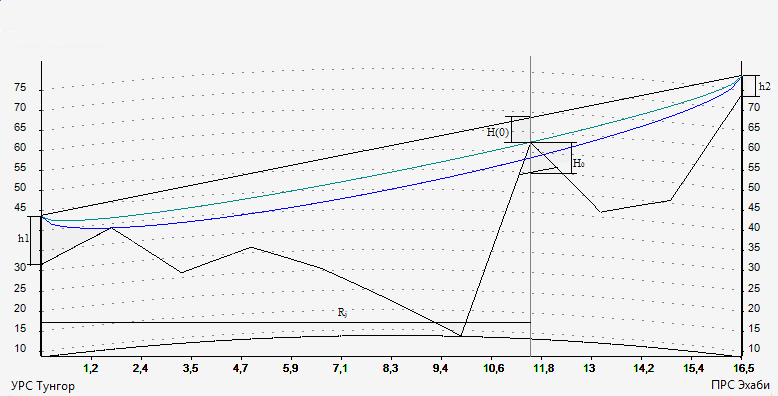

Рисунок 5.4 – Профиль пролета УРС Тунгор – ПРС Эхаби

Рисунок 5.5 – Профиль пролета ПРС Эхаби – ОРС Восточное Эхаби
5.2 Определение высот подвеса антенн
Основным критерием для расчета высоты подвеса антенн на пролете является условие отсутствия экранировки препятствиями минимальной зоны Френеля при субрефракции радиоволн.
Радиус минимальной зоны Френеля в любой точке пролета может быть определен по формуле (5.2)
(5.2)
где ![]()
– относительная координата точки определения радиуса минимальной зоны Френеля
– рабочая длина волны, м
м
– длина пролета, км
Просвет на пролете (то есть расстояние между линией, соединяющей центры антенн и наивысшей точки профиля) должен быть не менее
, тогда напряженность поля в точке приема будет равна напряженности поля при распространении радиоволн в свободном пространстве.
Как известно, просвет с учетом рефракции определяется из следующего соотношения
, (5.3)
где
- просвет в отсутствие рефракции, м
– приращение просвета за счет рефракции (а именно для этого случая построен профиль пролета).
, (5.4)
Где приращение просвета за счет рефракции можно определить по следующей формуле
, (5.5)
Определим высоты подвеса антенн на пролете Промысел Узловое газовое – ПРС Шхунное.
Из профиля пролета определим наивысшую точку рельефа (критическую точку) и ее координату
(рисунок 5.1)
км
Рассчитываем относительную координату критической точки
![]()
Для климатического района прохождения трассы проектируемой ЦРРЛ выбираем среднее значение вертикального градиента
и стандартное отклонение д
1/м
1/м
Рассчитаем радиус минимальной зоны Френеля, используя формулу (5.2)
=5,04м
Определим приращение просвета за счет рефракции. В соответствии с формулой (4.5)
=1,59 м
Находим просвет без учета рефракции по формуле (5.4)
м
Высоты подвеса антенн
и
получаем графическим методом, откладывая величину
вверх от критической точки профиля и соединяя антенны прямой линией, при этом высоты подвеса антенн целесообразно выбирать примерно одинаковыми.
В соответствии с рисунком 5.1 высоты подвеса антенн равны
10 м.
Расчет высот подвеса антенн на остальных пролетах ЦРРЛ рассчитываем аналогичным способом. Результаты заносим в таблицу 5.2.
Таблица 5.2 – Расчет высот подвеса антенн на пролетах ЦРРЛ.
величина | Номера пролетов | ||||
1 | 2 | 3 | 4 | 5 | |
| 31,8 | 22,8 | 17,5 | 16,5 | 4,4 |
| 0,1 | 0,4 | 0,7 | 0,7 | 0,8 |
| 5,04 | 6,98 | 5,76 | 5,55 | 2,5 |
| 1, 59 | 2,18 | 1,13 | 1 | 0,05 |
| 3, 45 | 4,8 | 4,63 | 4,55 | 2,45 |
h1=h2,м | 10 | 10 | 15 | 15 | 10 |
5.3 Расчет минимально-допустимого множителя ослабления
Расчет минимально-допустимого множителя ослабления без учета влияния внутренних помех, дБ, произведем по следующей формуле:
(5.6)
где j – номер пролёта;
– пороговое значение мощности сигнала на входе приёмника,
дБВт.
= -120 дБВт;
При расчётах необходимо учесть гарантированную пороговую чувствительность приёмника, которая, как правило, на три децибела выше пороговой чувствительности заявленной заводом – производителем. Таким образом, при расчётах примем
= -117 дБВт.
|
