Полученное значение соответствует нормируемому значению для проектируемых ЦРРЛ.

Таблица 5.12– Результаты расчета качественных показателей линии

Величина	Номер пролета
1	2	3	4	5
Длина пролета, км	31,8	22,8	17,5	16,5	4,4
Относит. координата наивысшей точки профиля	0,1	0,4	0,7	0,7	0,8
А	0,96	0,97	1,54	1,68	13,9
	4,9	0,9	2,62	1,05	1,14
	7,76	13,44	12,8	12,42	93,11
Интенсивность осадков, мм/час	200	200	200	200	200
,%	0	0	0	0	0
, %	0	0	0	0	0
, %	1,9·10-3	5,08·10-4	1,76·10-4	1,6·10-4	3,36·10-6
, %	0	-	-	-	-
	1,9·10-3	5,08·10-4	1,76·10-4	1,6·10-4	3,36·10-6

  5.6  Расчет мощности принимаемого сигнала на пролетах ЦРРЛ

  Рассчитаем мощности сигнала на входах всех приемников проектируемой ЦРРЛ при среднем значении эффективного вертикального градиента диэлектрической проницаемости воздуха . Как известно, параметром, характеризующим помехоустойчивость ЦРРЛ, является чувствительность приемника (пороговый уровень мощности сигнала на входе приемника, при котором обеспечивается заданное качество связи - ). При расчете средней мощности сигнала и дальнейшем сравнении ее с пороговой, определяем энергетический запас на замирания сигнала, характеризуемый следующим отношением

    (5.25)

  Средняя мощность сигнала на входе приемника первого пролета рассчитывается по формуле



  где - средние потери передачи на пролете, дБ

  Средние потери рассчитываем по следующей формуле

    (5.26)

  - ослабление сигнала в свободном пространстве между ненаправленными антеннами на рассчитываемом пролете, дБ

  V – значение множителя ослабления относительно поля свободного пространства на пролете при средней проницаемости воздуха , дБ

  - мощность передатчика на пролете, дБВт

  - коэффициенты усиления передающей и приемной антенн на интервале, дБ. Результаты  расчета для первого пролета приведены в таблице 5.6.

  Таблица 5.13 – Расчет диаграммы уровней сигнала на 1-м пролете ЦРРЛ

Уровень сигнала
На выходе передатчика, дБВт	-10	-10
На выходе АФТ, дБВт	-11	-11
На выходе прд антенны, дБВт	27	27
На выходе прм антенны, дБВт	-116,5	-155,5
На входе АФТ, дБВт	-78.8	-117,86
На входе приемника, дБВт	-79,8	-118,86
На выходе приемника, дБВт	-79,8	-118,86

Длина пролета R=31800 М

Затухания в свободном пространстве W0=143,5 dB

Минимально допустимый множитель ослабления при Pош=10Е-3, V=-39.06 dB

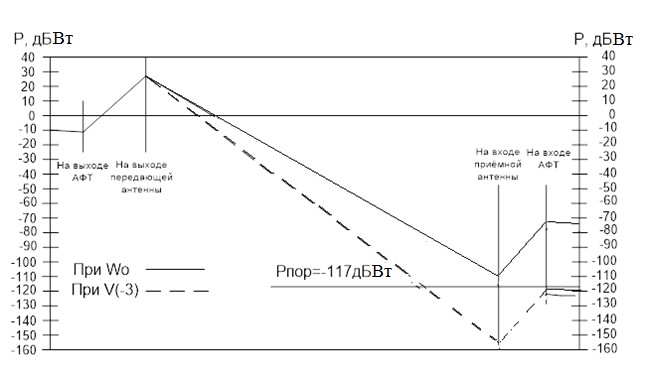

  Рисунок 5.9 – Диаграмма уровней сигнала на участке ОРС Узловое газовое –ПРС Шхунное.

Таблица 5.14 – Расчет диаграммы уровней сигнала на 2-м пролете ЦРРЛ

Уровень сигнала
На выходе передатчика, дБВт	-10	-10
На выходе АФТ, дБВт	-11	-11
На выходе прд антенны, дБВт	27	27
На выходе прм антенны, дБВт	-113,6	-155,56
На входе АФТ, дБВт	-75,6	-117,56
На входе приемника, дБВт	-76,6	-118,56
На выходе приемника, дБВт	-76,6	-118,56

Длина пролета R=22800 М

Затухания в свободном пространстве W0=140,6Db

Минимально допустимый множитель ослабления при Pош=10Е-3, V=-41,96 dB

  Рисунок 5.10 – Диаграмма уровней сигнала на участке ПРС Шхунное – ПРС Гиляко-Абунан.

Таблица 5.15 – Расчет диаграммы уровней сигнала на 3-м пролете ЦРРЛ

Уровень сигнала
На выходе передатчика, дБВт	-10	-10
На выходе АФТ, дБВт	-11	-11
На выходе прд антенны, дБВт	27	27
На выходе прм антенны, дБВт	-111,31	-155,56
На входе АФТ, дБВт	-73,31	-117,56
На входе приемника, дБВт	-74,31	-118,56
На выходе приемника, дБВт	-74,31	-118,56

Длина пролета R=17500 М

Затухания в свободном пространстве W0=138,31 dB

Минимально допустимый множитель ослабления при Pош=10Е-3, V=-44,25 dB

  Рисунок 5.11 – Диаграмма уровней сигнала на участке ПРС Гиляко-Абунан – УРС Тунгор

Таблица 5.16– Расчет диаграммы уровней сигнала на 4-м пролете ЦРРЛ

Уровень сигнала
На выходе передатчика, дБВт	-10	-10
На выходе АФТ, дБВт	-11	-11
На выходе прд антенны, дБВт	27	27
На выходе прм антенны, дБВт	-110,8	-155,56
На входе АФТ, дБВт	-72,8	-117,56
На входе приемника, дБВт	-73,8	-118,56
На выходе приемника, дБВт	-73,8	-118,56

Длина пролета R=16500 М

Затухания в свободном пространстве W0=137,8 dB
