- относительная ширина препятствия.

Расчет проводим для первого пролета

Таблица 5.6 – Результаты расчетов А по линии

Интервалы	Значение параметра
А
ОРС Узловое газовое – ПРС Шхунное	0,96
ПРС Шхунное –ПРС Гиляко-Абунан	0.97
ПРС Гиляко-Абуна – УРС Тунгор	1,54
УРС Тунгор – ПРС Эхаби	1,68
ПРС Эхаби – ОРС Восточное Эхаби	13,9

Значение определяем графическим методом, измерив, расстояние отрезка ограниченного профилем земли, проведённого параллельно линии соединяющей антенны, на уровне, отложенном от наивысшей точки просвета, величины просвета [3].

Таблица 5.7– Результаты расчетов по линии

Интервалы	r, км	l
ОРС Узловое газовое – ПРС Шхунное	4,6	0,14	1,5
ПРС Шхунное –ПРС Гиляко-Абунан	1,7	0,074	4,42
ПРС Гиляко-Абуна – УРС Тунгор	7,4	0,42	1,27
УРС Тунгор – ПРС Эхаби	0,9	0,054	1,08
ПРС Эхаби – ОРС Восточное Эхаби	0,4	0,91	0,63

определяем из графика представленного на рисунке 5.6:

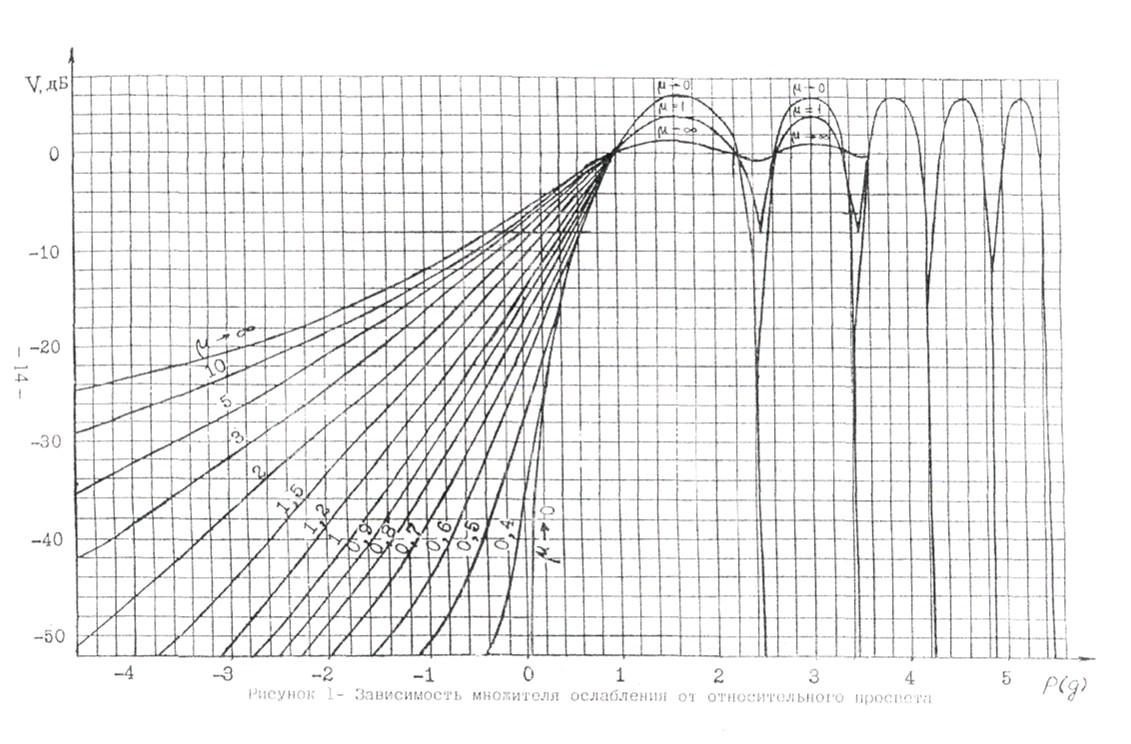

Рисунок 5.6 – Зависимость множителя ослабления от относительного просвета

Тогда



Таблица 5.8 – Результаты расчетов ш  по линии

Интервалы	ш
ОРС Узловое газовое – ПРС Шхунное	7,76
ПРС Шхунное –ПРС Гиляко-Абунан	13,44
ПРС Гиляко-Абуна – УРС Тунгор	12,8
УРС Тунгор – ПРС Эхаби	12,42
ПРС Эхаби – ОРС Восточное Эхаби	93,11

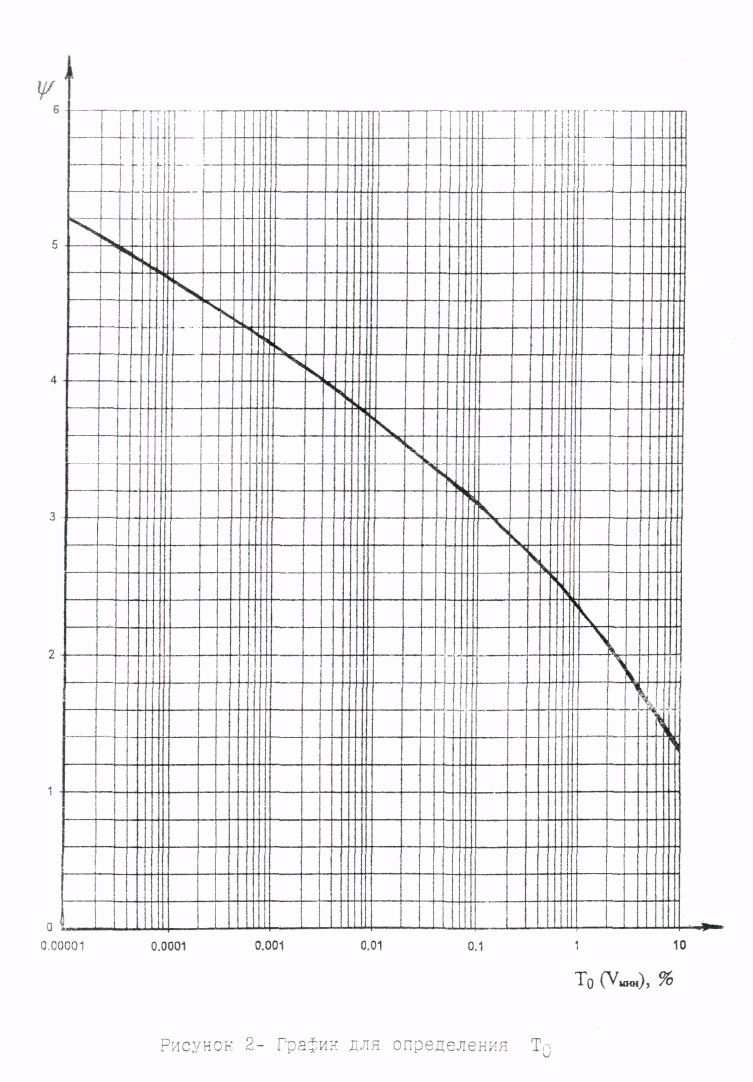

Рисунок 5.7 – График для определения

Таблица 5.9– Результаты расчетов по линии

Интервалы	Значение параметра
ОРС Узловое газовое – ПРС Шхунное	0
ПРС Шхунное –ПРС Гиляко-Абунан	0
ПРС Гиляко-Абуна – УРС Тунгор	0
УРС Тунгор – ПРС Эхаби	0
ПРС Эхаби – ОРС Восточное Эхаби	0

Проделанный расчёт демонстрирует, что замираний из-за экранирующего действия препятствий, для выбранной системы, не происходит.

5.4.2 Расчет составляющей

Расчет данной составляющей производится по формуле (5.16):

,                        (5.16)

где

- двумерная функция, определяемая по графикам рисунка 5.8.

Ф - коэффициент отражения от земной поверхности.

Поскольку на данном пролете местность сильно пересечена, то значение .Следовательно, величина

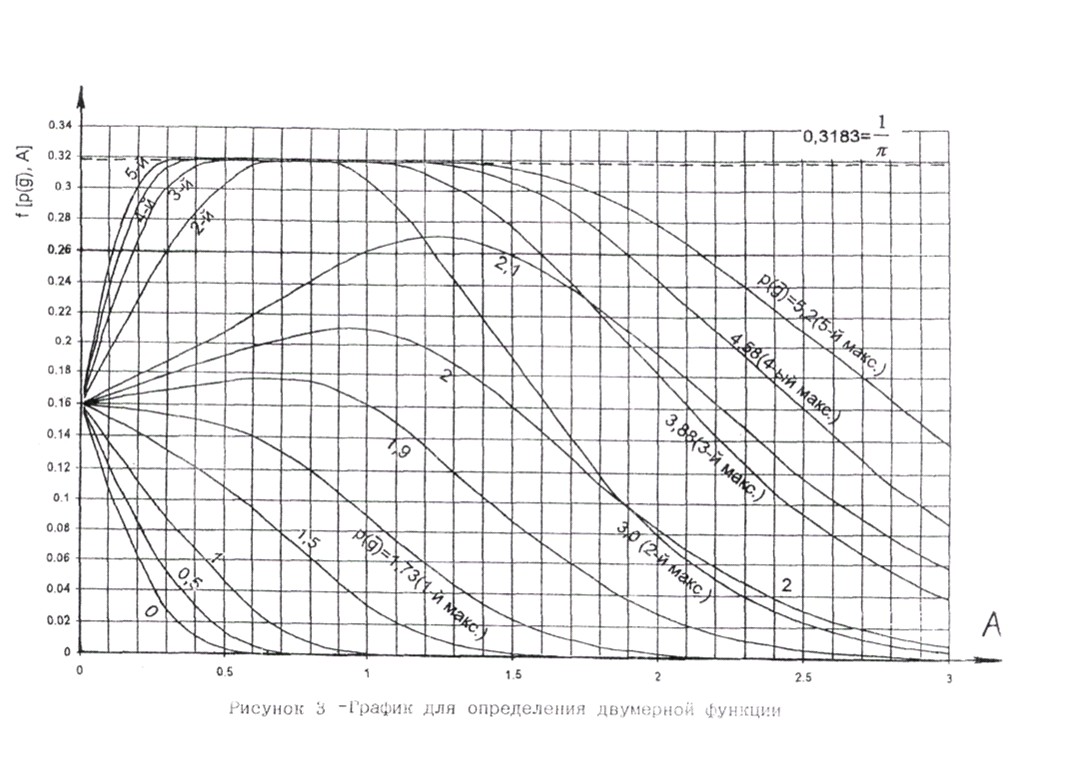

Рисунок 5.8 – График определения двумерной функции

5.4.3 Расчет составляющей

При запасе на замирание , вычисление доли времени замираний из-за отражения от тропосферы осуществляется по формуле (5.17) [4]

,                                        (5.17)

где

- параметр, учитывающий вероятность возникновения многолучевых замираний, обусловленных отражениями радиоволн от слоистых неоднородностей тропосферы с перепадом диэлектрической проницаемости воздуха . Значения представляются в %.

,                                        (5.18)

где

Q - климатический коэффициент. В расчетах полагаем Q = 1.

- рабочая частота, ГГц.

Таблица 5.10 – Результаты расчетов по линии

Интервалы	Значение параметра
,%
ОРС Узловое газовое – ПРС Шхунное	15,54
ПРС Шхунное –ПРС Гиляко-Абунан	7,99
ПРС Гиляко-Абуна – УРС Тунгор	4,7
УРС Тунгор – ПРС Эхаби	4,8
ПРС Эхаби – ОРС Восточное Эхаби	0,29

Следовательно

Таблица 5.11 – Результаты расчетов по линии

Интервалы	Значение параметра
,%
ОРС Узловое газовое – ПРС Шхунное	1,9·10-3
ПРС Шхунное –ПРС Гиляко-Абунан	5,08·10-4
ПРС Гиляко-Абуна – УРС Тунгор	1,76·10-4
УРС Тунгор – ПРС Эхаби	1,6·10-4
ПРС Эхаби – ОРС Восточное Эхаби	3,36·10-6

5.4.4 Расчет составляющей

Величина учитывается на ЦРРЛ, работающих на частотах выше 8 ГГц. Расчет проводят в следующей последовательности: По известному значению определяют минимально-допустимую интенсивность дождей для данного пролета (рисунок  ). Далее по рисунку 5 в зависимости от номера климатического района определяют .

Таким образом, 1,9·10-3 + 5,08·10-4 + 1,76·10-4        +1,6·10-6 +3,36·10-6=7,32·10-3
