Оценка воздействия на окружающую среду (ОВОС) (стр. 3 )

Таблица 1.2.1. Методика полевых сейсморазведочных работ 3Д

Основные параметры широкоазимутальной системы наблюдений сейсморазведки 3Д-МОГТ	Параметры
Площадь:  Прорва Глубокая - Култук Северный
	Заказчик: ТОО "Фирма "Алмэкс Плюс"
	Подрядчик: ТОО "Гео Энерджи Групп"
1	Полная кратность	121
Кратность по направлению линий приема (ЛП)	11
Кратность в направлении ортогональном ЛП	11
2	Размер бина  (м х м)	25 х 25
по направлению линий приема (ЛП)  (м)	25
по направлению ортогональному ЛП  (м)	25
3	Количество линий приема (ЛП) в полосе	22
4	Количество пунктов приема (ПП) на линии приема (ЛП)	220
5	Количество активных каналов	4840
6	Шаг пунктов приема (ПП) на ЛП  (м)	50
7	Интервал между линиями приема  (м)	500
8	Распределение:  - каналов	110 - 0 - 110
- удалений	5475-25-0-25-5475
9	Максим. значение минимальных удалений  (м)	672
10	Максимальное удаление "взрыв-прием"  (м)	7743
11	Количество каналов на длинной (при ассимметрии) ветке годографа	110
12	Характер расположения линий взрыва	Крестовая
13	Количество линий взрыва на единичной расстановке	1
14	Шаг пунктов взрыва (ПВ) на линии взрыва (ЛВ)  (м)	50
15	Количество пунктов взрыва (ПВ) на линии взрыва (ЛВ) в единич. расстановке	10
16	Интервал между линиями взрыва (ЛВ)  (м)	500
17	Размер полуосей единичной расстановки (шаблона).  (м х м)	5475 x 5475
в направлении линий приема  (м)	5475
в направлении, ортогональном ЛП  (м)	5475
Соотношение полуосей шаблона	1.00
18	Кол. взрывов необходимое для получения 1 кв. км. площади полнократных бинов	40.00
19	Количество перемещаемых ЛП при переходе на следующую полосу	1

Геологическими и организационными задачами являются:

Выявление  перспективных на нефть и газ геологических структур в подсолевых отложениях; Уточнение геологического строения структурных планов по опорным и целевым горизонтам в палеозое; Получение достоверных геологических данных с целью построение геологической модели изучаемой территории и выявление ловушек на нефть и газ; Изучение динамических характеристик отложений подсолевого комплекса (пористость, трещиноватость, насыщенность флюидами и газом).

На основе Технического задания на проведение сейсморазведочных работ МОГТ - 3Д, «Подрядчик» выполняет следующие виды работ:

Мобилизация всего оборудования и персонала на площадь проведения работ. Выполнение опытных работ и согласование с «Заказчиком» выбранных параметров возбуждения и регистрации. Программа опытных работ должна быть подготовлена и согласована с ТОО «Фирма «Алмэкс Плюс»» за 10 дней до начала сейсморазведочных работ. По результатам опытных работ представитель ТОО «Фирма «Алмэкс Плюс»» и представитель «Подрядчика» выбирают оптимальные значения параметров, что фиксируют в Акте приемки опытных работ. Выполнение сопутствующих геодезических работ с применением спутниковой системы GPS с целью позиционирования на поверхности в координатах системы WGS-84 систем регистрации ОВ. Выполнение полевых региональных сейсморазведочных работ MOГT-3Д объемом 380 полнократных кв. км. в соответствии с Техническим заданием и Техническим проектом. Контроль качества получаемых данных и организация полевой обработки. Отправка готового полевого материала в вычислительный центр для обработки. Проведение работ по изучению ЗМС (зона малых скоростей). Проведение работ по рекультивации земель, сдача временно арендованных земель по актам приемки-передачи после завершения исследований. Демобилизация всего оборудования и персонала Составление технического отчета по выполненным полевым работам.

Перед началом проектирования сейсморазведочных работ 3Д была проведена рекогносцировка местности, по результатам которой можно отметить следующее:

Рельеф местности относительно ровный в восточной части площади. Западная часть участка подвергается затоплению со стороны Каспийского моря. Центральная часть площади представляет собой действующее месторождение нефти с множеством скважин,  трубопроводов, резервуаров для хранения нефти. Большое количество зданий и сооружений близ нефтепромысла, а также оградительных дамб, которые даже при незначительном повышении уровня Каспийского моря не выполнят свои защитные функции. Большую роль в затоплении участка морской водой играет западный нагонный ветер. Ниже представлена ситуация участка (рис. 1.2.1. – 1.2.3.).

Примерно 40%-50% проектной территории на момент рекогносцировки находится под водой. Еще 20% проектной площади находятся под инженерными коммуникациями и густой сетью линейных сооружений.

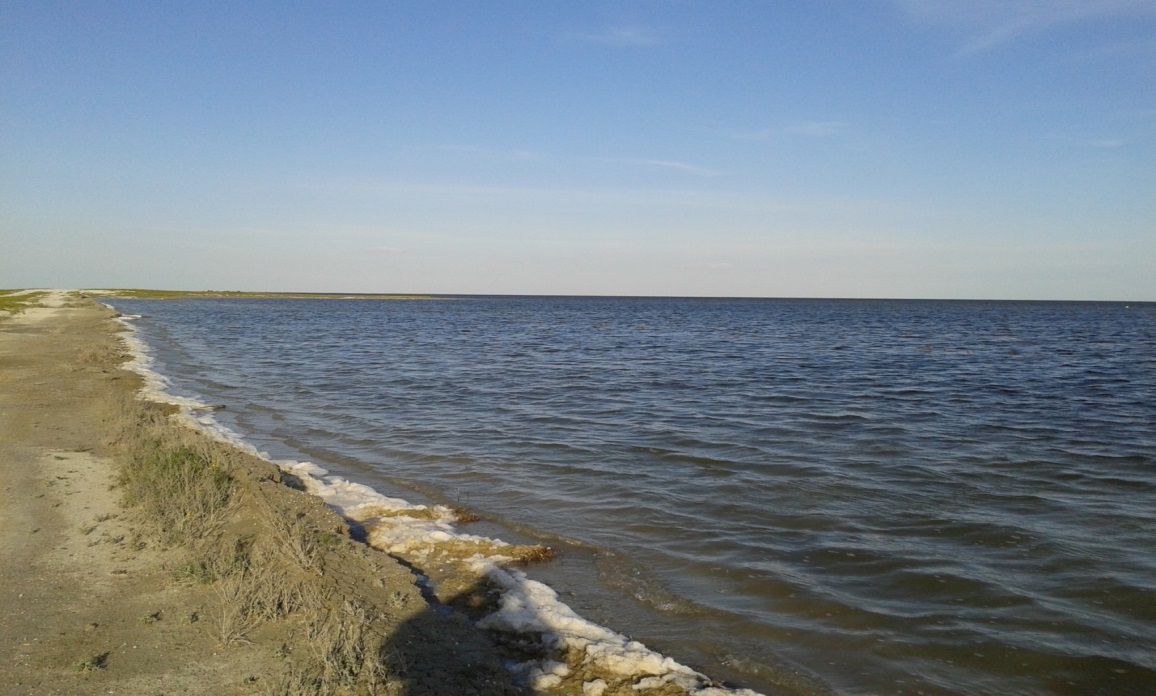

Рис. 1.2.1. Оградительная дамба

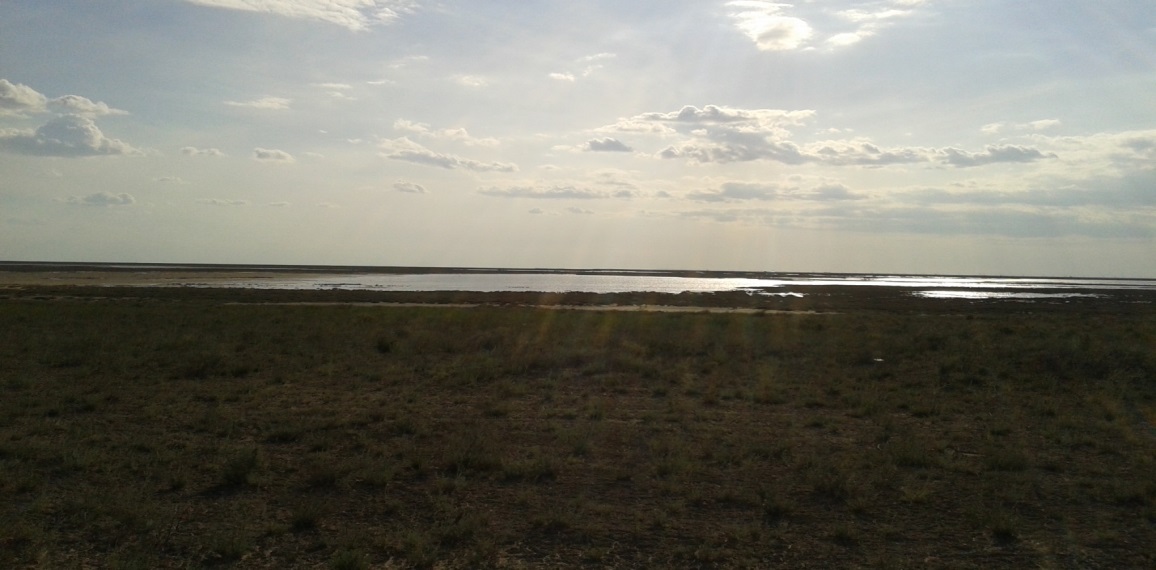

Рис. 1.2.2. Частично затопленный участок

Рис. 1.2.3. Карьер

На участке проектируемых исследований проводятся строительные работы, а именно - строительство автодороги, идущей вдоль основной трассы 7(12)А (рис. 1.2.4.)

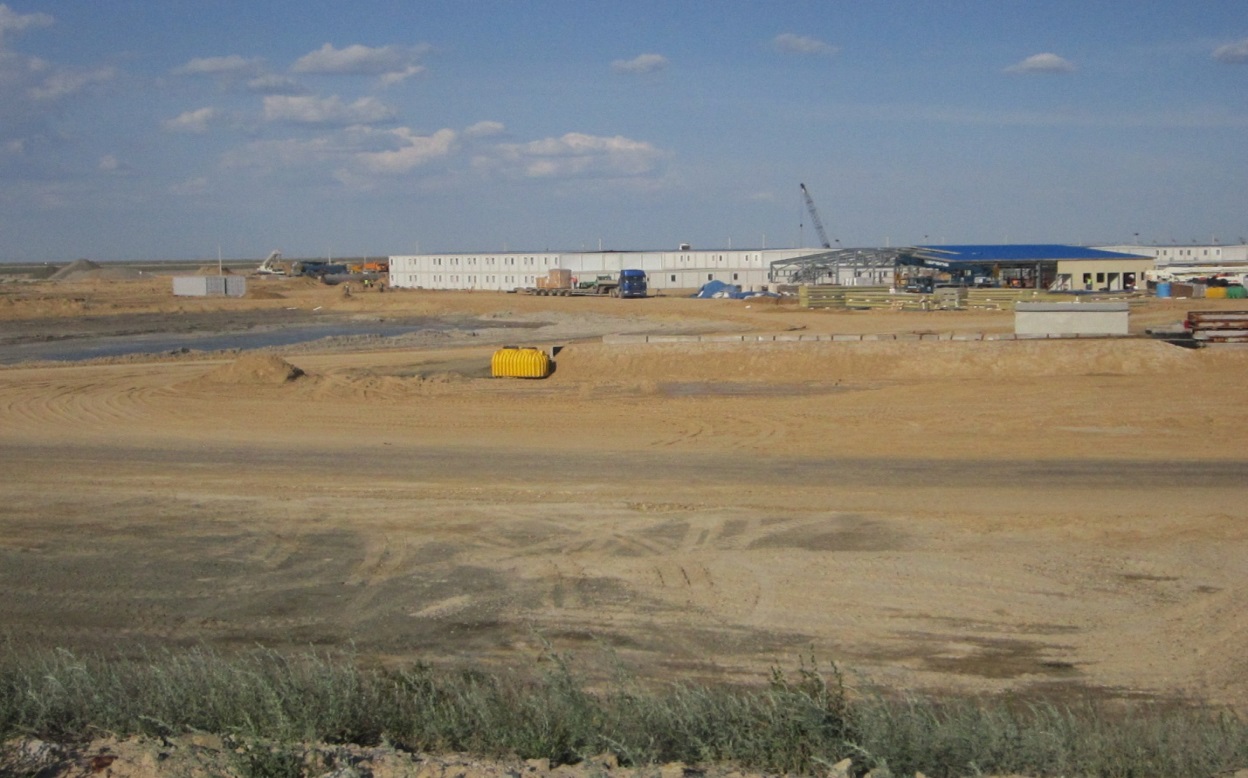

Рис. 1.2.4. Строительная база

Учитывая перечисленные особенности площади работ необходимо отметить:

Для оптимизации сейсмических работ виброисточником возможны смещения ПВ на расстояние, кратное шагу пунктов приема до 150м вдоль линии профиля; Труднопроходимые участки (барханы, соровые участки, проходимые для гусеничной техники) будет отработаны с использованием взрывного источника; объем работ взрывным источником ориентировочно составит до 10% от общего количества физ. наблюдений;

1.2.1.Опытные работы.

Опытные работы по выбору оптимальных параметров возбуждения и регистрации включены в технологический цикл сейсморазведочных работ 3Д-МОГТ и проводятся перед началом сейсмических работ. В процессе проведения работ 3Д-МОГТ по мере необходимости и желанию ЗАКАЗЧИКА уточняются интересующие его параметры.

Перед началом работ 3Д-МОГТ будет выполнено два вида опытных работ по программам, согласованным с Заказчиком: опытные работы по выбору оптимальных условий возбуждения сигнала виброисточником и опытные работы по выбору оптимальных условий возбуждения взрывным источником.

Для проведения опытных работ рекомендованы рабочие (проектные) параметры полевой системы наблюдения. Материалы  опытных  работ  должны быть обработаны и проанализированы. По результатам опытных работ составляется отчет и представляется Заказчику, либо представителям Заказчика.

Материалы опытных работ следует обрабатывать немедленно. Результаты обработки, в случае необходимости, используются для обоснования изменения методики работ, предусмотренной проектом.

Опытные работы можно проводить только после тестирования напольного оборудования, виброустановок и сейсмостанции.

Опытные работы по выбору оптимальных параметров возбуждения виброисточником

Участок проведения опытных работ с сейсмическими вибраторами будет определен и согласован с Заказчиком. Выбранные в результате опытных работ параметры возбуждения будут применяться при отработке всего участка.

Будут выбраны оптимальные параметры возбуждения упругих колебаний, такие как:

начальная и конечная частоты диапазона развертки; длительность развертки; количество статических накоплений; величина максимального усилия на грунт; конус нарастания свип-сигнала и тип огибающей; геометрия расстановки вибраторов на пункте возбуждения.

Параметры регистрации для опытных работ будут те же что и для производственных.

Параметры регистрации опытных работ по выбору параметров возбуждения вибраторами:

единичная производственная расстановка; группа геофонов на канале – 12; ФНЧ – отключен; ФВЧ – 0.8 частоты Найквиста, линейно-фазовый; длина записи – 7 сек; шаг дискретизации – 2 мсек; усиление записи – максимальное без перегруза;

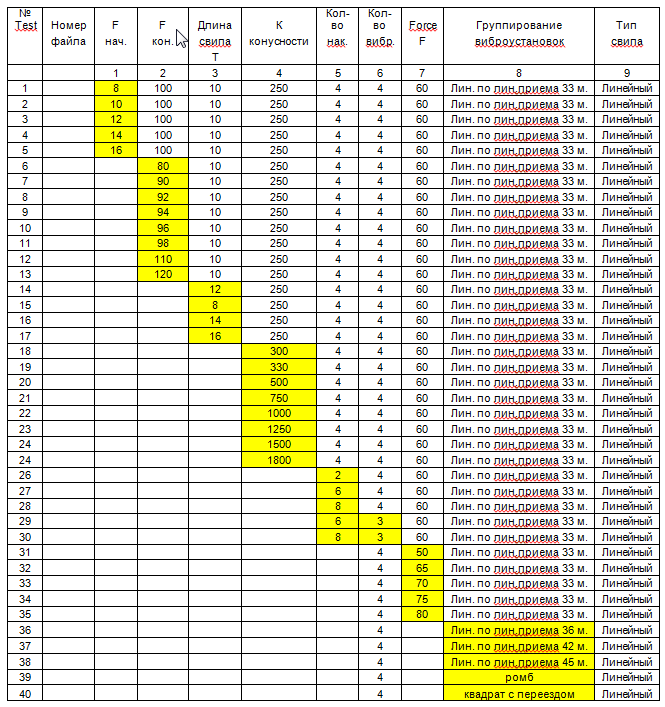

Таблица 1.2.2. Программа опытных работ с виброисточником

В таблице 1.2.2. приведена предварительная программа опытных работ с перебором основных параметров возбуждения сейсмического сигнала виброисточником по опыту работ прошлых лет (блок Пионерская-Максат, 2014г.).

На блоке Пионерская-Максат, с восточной стороны примыкающем к проектируемому участку, при сейсморазведочных работах 3Д-МОГТ в 2014г. применялись следующие параметры:

●	Граничные частоты свип-сигнала	- 12-100 Гц
●	Длина свип-сигнала	- 12 сек.
●	Количество виброустановок	- 4
●	Количество накоплений на точке	- 4 (без переезда)
●	Тип свип-сигнала	- линейный
●	Длина записи	- 7 секунд
●	Шаг дискретизации	- 2 мсек
●	Конус (Taper)	- 750 мсек
●	Усилие на грунт	- 65%
●	Расположение виброустановок	- линейное, на базе 36 м
●	Усиление при записи	-12 Дб

Перед проведением опытных работ программа будет дополнительно уточняться и согласовываться с Заказчиком.
