закону от 01.01.2001 N 128-ФЗ "О лицензировании отдельных видов дея­тельности". Результаты обследования должны заноситься в паспорт подъемника организацией, проводившей обследование.

Владелец подъемника, обнаружив в процессе технического освиде­тельствования или эксплуатации недостатки в его конструкции или изго­товлении, а также несоответствие подъемника требованиям Правил, на­правляет предприятию-изготовителю рекламацию.

По подъемникам, приобретенным за рубежом, рекламацию предъяв­ляют через соответствующую организацию.

Копию акта-рекламации направляют в орган госгортехнадзора, вы­давший разрешение (лицензию) на изготовление машины.

Предприятие-изготовитель, получив рекламацию, устраняет выявлен­ные недостатки. Предприятие-изготовитель ведет в журнале учет посту­пивших рекламаций с указанием следующих данных:

наименования предприятия или организации, предъявившей рекла­мацию; заводского порядкового номера подъемника и года его изготовле­ния; краткого содержания рекламации; принятых мер.

Предприятие-изготовитель учитывает недостатки конструкции и изго­товления подъемников, находящихся в эксплуатации, и принимает меры по их устранению.

Предприятие-изготовитель информирует организации, эксплуатирую­щие подъемники, о выявленных недостатках, которые могут отразиться на безопасности пользования подъемником, способах их устранения, а также высылает техническую документацию и необходимые материалы, детали и узлы, подлежащие замене.

12. ЗАПАСНЫЕ ЧАСТИ, ИНСТРУМЕНТИ ПРИНАДЛЕЖ­НОСТИ

Для обеспечения бесперебойной эксплуатации и технического обслу­живания HS-2750 помимо комплекса шоферского инструмента заводом по­ставляется с каждым подъемником одиночный комплект ЗИП по номенк­латуре и количеству, указанных в таблице ниже:

№ п/п	Наименование, размер, мм	Количество	Примечание
1	Манжета 12x20	8
2	Манжета 45x65	2
3	Манжета 60x80	4
4	Манжета 90x120	2
5	Кольцо 006-010-25-2-2	4
6	Ключ гаечный двухсторонний 7x8	1
7	Ключ гаечный двухсторонний 22x24	1
8	Шланг 0 12 длинный	1
9	Шланг 0 8 короткий	1
10	Шланг 0 12 короткий	1
11	Огнетушитель	1
12	Красный мигающий фонарь	1
13	Медицинская аптечка	1

13. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

В процессе эксплуатации подъемника возможны всякого рода непо­ладки, вызванные износом, заеданием, нарушением регулировки, ослабле­нием пружин или попаданием воздуха в гидросистему. Поддержание в ис­правном состоянии гидравлической системы и управления, в основном, и обеспечивает надежность в работе гидроподъемного механизма.

В настоящем руководстве дается часть рекомендаций по устранению возможных неисправностей, возникших в процессе эксплуатации подъем­ника. Неполадки, обнаруженные на автомобиле должны устраняться в со­ответствии с инструкцией по эксплуатации и рекомендациями предприятия - изготовителя базового автомобиля.

С целью облегчения определения причин неисправностей и способов их устранения ниже приведены наиболее часто встречающиеся неисправ­ности гидроподъемного механизма и других узлов подъемника.

Характерные неисправности и методы их устранения.

№ п/п	Наименование неис­правности, внешнее про­явление и дополнитель­ные признаки	Вероятная причина неисправности	Метод устранения
1	Нет  давления  в  гидро­системе	Нет масла в баке. Закрыт  подъемник на баке	Залить  масло  в бак, проверить по риске  положение пробки подъемни­ка
2	Насос не развивает пол­ного давления в гидро­системе	Неисправен насос. Не  отрегулирован предохранительный клапан	Заменить насос. Отрегулировать предохранитель­ный клапан
3	Полностью не выдвига­ются  цилиндры  вынос­ных опор	Недостаточно  дав­ление в системе. Утечки  через  рас­пределитель	Проверить  давле­ние и отрегулиро­вать  предохрани­тельный клапан. Заменить  неис­правные приборы
4	Выносные опоры под на­грузкой проседают	Неисправен  гидро­замок	Заменить  исправ­ным гидрозамком
5	Неудовлетворительная работа гидроподъемника при низких температурах	Применение  гид­равлической  жид­кости,  не  соответ­ствующей  проект­ной	Заменить  гидрав­лическую  жид­кость на рекомен­дованную

№ и/и	Наименование неис­правности, внешнее про­явление и дополнитель­ные признаки	Вероятная причина неисправности	Метод устранения
6	Значительная  раскачка стрелы при резкой оста­новке	Наличие воздуха в гидроцилиндрах подъема и телеско-пирования стрелы	Удалить воздух из гидросистемы
7	Гидравлическая  жид­кость в системе перегре­вается, шум при работе насоса	Низкий  уровень гидравлической жидкости в баке	Проверить уро­вень жидкости в баке и при необ­ходимости доба­вить
8	Двигатель автомобиля не развивает  оборотов при включении  рабочих движений	Неисправна  систе­ма  регулировки оборотов двигателя или  неправильно отрегулирован  ци­линдр регулировки оборотов двигателя	Исправить систе­му регулировки оборотов двигате­ля. Отрегулиро­вать цилиндр ре­гулировки оборо­тов двигателя.
9	Не убираются опоры	Не  отрегулировано положение  распре­делителя  на  опор­ной стойке	Отрегулировать

Повреждения металлоконструкций	Способы устранения
Отклонение  от  прямолинейности	Провести ремонт в
оси стрелы в рабочем положении из	специализированной организации
плоскости стрелы
Отклонение  от  прямолинейности	Провести ремонт в
оси стрелы в рабочем положении в	специализированной организации
плоскости стрелы
Отклонение от перпендикулярности	Провести ремонт в специализи-
оси стрелы оси шарнира	рованной организации
Трещины  в  сварных  швах	Провести ремонт в специализи-
соединений  проушин  с	рованной организации
внутренними стенками стрелы
Трещины в оси соединения	Провести ремонт в
гидроцилиндра с проушиной	специализированной организации
Износ ползунов (роликов) между	Заменить изношенные детали
секциями стрелы
Выпуклость поясов и стенок	Провести ремонт в специализи-
стрелы, сварных балок	рованной организации
Местные вмятины на поясах и	Провести ремонт в специализи-
стенках стрелы, балок и на других	рованной организации
листовых элементах
Трещины в сварных швах и	Провести ремонт в специализи-
основном металле всех узлов	рованной организации
Уменьшение толщины элемента из-	Провести ремонт в специализи-
за корозии более чем на 10%	рованной организации

14. СРОК СЛУЖБЫ ПОДЪЕМНИКА.

Нормативный срок службы подъемника, установленный предприяти­ем - изготовителем - 8 лет со дня пуска в эксплуатацию.

Приложение А

Обязательное

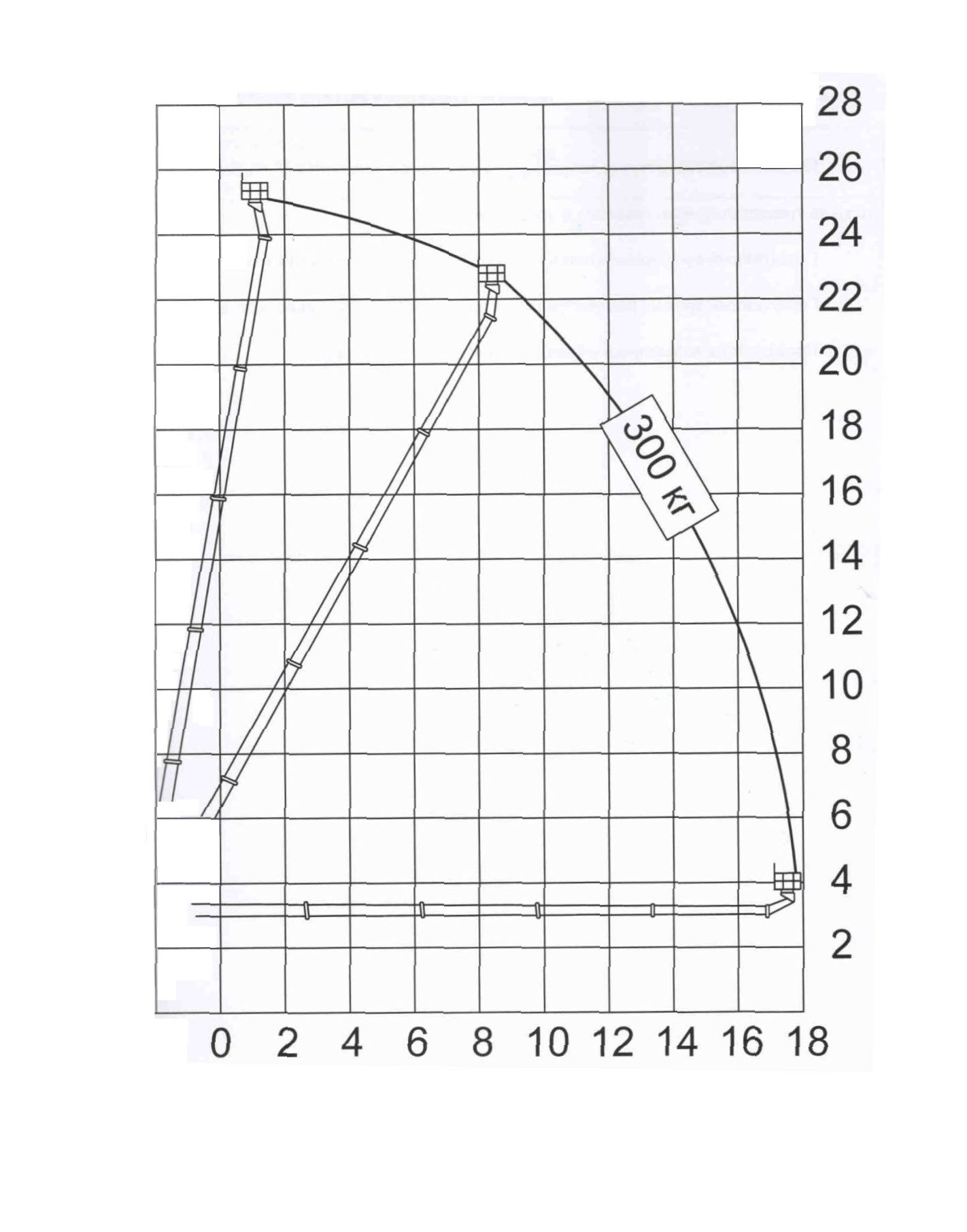

Схема зоны обслуживания.

Приложение Б

Обязательное

ГАРАНТИИ ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ И ПОРЯ­ДОК ПРЕДЪЯВЛЕНИЯ РЕКЛАМАЦИЙ ДЛЯ ПОДЪЕМНИ­КОВ АВТОМОБИЛЬНЫХ, ЭКСПЛУАТИРУЕМЫХ

В РОССИИ

Фирма «ХАНСИН» гарантирует исправную работу подъемника в те­чение 18 месяцев, но не более 1000 часов наработки в рабочем режиме при соблюдении условий эксплуатации, обслуживания, транспортирования, монтажа и хранения, приведенных в настоящем Руководстве.

Гарантийный срок и наработка исчисляются со дня получения подъ­емника потребителем на предприятии-изготовителе или на железнодорож­ной станции назначения при отправке подъемника с предприятия-изгото­вителя железнодорожным транспортом.

Гарантии на комплектующие изделия:

шасси автомобиля, двигатель шасси и ограничитель грузоподъемности  указаны в разделах «Гарантии» эксплуатационной документации на эти изделия, которые входят в комплект эксплуатационной документации подъемника. Рекламации на вышеуказанные изделия направлять на пред­приятия — изготовители комплектующих изделий.

В течение гарантийного срока предприятия-изготовители безвозмезд­но устраняют дефекты или заменяют пришедшие в негодность по вине предприятий-изготовителей детали, сборочные единицы и агрегаты.

Фирма «ХАНСИН» не отвечает за повреждение подъемника и неком­плектность, появившиеся при перевозке. Претензии по этим дефектам сле­дует предъявлять железной дороге или другим транспортным органи­зациям, производящим перевозку.

Гарантийный срок не распространяется на быстроизнашивающиеся детали и резиновые уплотнения механизмов, включая гидроцилиндры, на­сосы и гидромоторы, замена которых выполняется потребителем без предъявления рекламаций.

При обнаружении неисправности или поломки потребитель обязан в течение 24 ч, не разбирая агрегата или механизма, направить отделу кон­троля предприятия-изготовителя письменное или телеграфное извещение.

В извещении необходимо указать:

а)        характер или признаки неисправности или поломки, наименование
детали, узла или агрегата;

б)        модель и заводской номер подъемника, заводские номера шасси и
двигателя, а при неисправности ограничителя грузоподъемности — его за-­
водской номер;

в)        показания спидометра и счетчика времени наработки, дату ввода
подъемника в эксплуатацию;

г)        наименование и адрес организации — поставщика подъемника, номер и дату подписания договора, по которому получен кран;

д) полное наименование и адрес организации — владельца подъемни­ка, номер телефона, местонахождение подъемника, место и время при­бытия представителя предприятия-изготовителя.

На  следующий  день  после  получения  извещения  предприятие изготовитель сообщает потребителю согласие на выезд своего представи-

теля  для  рассмотрения  претензии.  В  случае  когда  предприятие изготовитель не считает необходимым принять непосредственное участие в составлении двухстороннего акта-рекламации, предприятие-изготовитель извещает потребителя о своем согласии на разборку и на составление рек­ламационного.

Рекламационные акты не рассматриваются и претензии не подлежат удовлетворению в случаях:

а)не высылке потребителем затребованных предприятием-
изготовителем деталей или механизмов (если необходимо исследование в
условиях предприятия-изготовителя);

б)разборки дефектных агрегатов и механизмов без разрешения пред­
приятия-изготовителя.

Детали, высланные предприятию-изготовителю для исследования, по­требителю не возвращаются. Замена их новыми и возмещение расходов по их отправке на предприятие-изготовитель производится только в случаях выхода деталей по вине предприятия-изготовителя.

Правильное оформление извещений ускоряет их рассмотрение, ответ предприятия-изготовителя потребителю и решения возникающих вопросов по претензиям к качеству подъемника. Для сокращения времени простоя техники, получения консультаций рекомендуем воспользоваться оператив­ной связью — телефоном.
