Инструкция по определению грузоподъемности железобетонных балочных пролетных строений эксплуатируемых автодорожных мостов (стр. 30 )

4. Для построения поперечных линий влияния з необходимо сначала вычислить фактическое значение В/A для пролетного строения и по нему подобрать ближайшее табличное значение В/A, по которому устанавливают число равных участков для деления ширины плиты узловыми точками. Затем для каждой узловой точки строят поперечную линию влияния з, ординаты которой вычисляются по формуле (1) в зависимости от параметра Y/A.

5. Поперечные линии влияния з для узловых точек загружают заданными нагрузками (рис. 2) и получают значения соответствующего коэффициента по формулам:

для автомобильной и одиночной нагрузок

(2)

для толпы, расположенной на одном тротуаре,

(3)

где d - ширина расчетной полосы плиты (обычно 1,0 м); k - число колонн автомобильной нагрузки для одиночной нагрузки k=1; з, зф - ординаты поперечных линий влияния под соответствующими рядами колес нагрузки или центром тяжести тротуарной нагрузки.

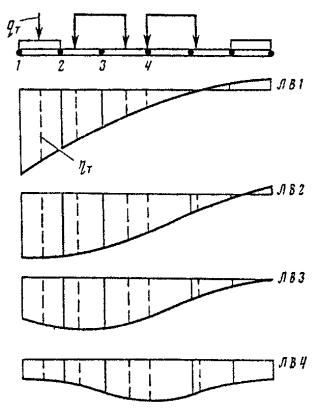

Рис. 2. Поперечные линии влияния плитных мостов

6. Для определения в ребристых пролетных строениях с диафрагмами коэффициентов необходимо также построить поперечные линии влияния безразмерной функции изгибающих моментов в узловых точках поперечного сечения пролетного строения от нагрузки, равномерно распределенной по прямой вдоль пролета (рис. 3).

Рис. 3. Поперечные линии влияния ребристых пролетных строений

7. Безразмерную функцию изгибающих моментов определяют по формуле

(4)

где - безразмерная функция параметров Y/A, Y0/A, л2, и и В/A, принимаемая по табл. 5-12,

где А - расчетный пролет; В - расчетная ширина; n - число балок; d - расстояние между осями балок; л2, и - жесткоcтные параметры пролетных строений.

Таблица 5

Y0/A	и=0,04, л2=0,10	и=0,04, л2=0,04	и=0,08, л2=0,10	и=0,04, л2=0,04
Y/A при X/A=0,5; В/A=0,4
0,0	0,1	0,2	0,0	0,1	0,2	0,0	0,1	0,2	0,0	0,1	0,2
·1000
0,0	-912	-597	-294	-886	-600	-312	-749	-516	-295	-724	-518	-311
0,1	-597	-458	-314	-600	-456	-313	-516	-418	-314	-518	-416	-313
0,2	-294	-314	-323	-312	-313	-313	-295	-314	-323	-311	-313	-313
0,3	-22	-169	-314	-25	-169	-313	-103	-207	-314	-107	-209	-313
0,4	226	-22	-294	260	-25	-312	64	-103	-295	95	-107	-311

Таблица 6

Y0/A	и=0,10, л2=0,10	и=0,10, л2=0,40	и=0,12, л2=0,10	и=0,12, л2=0,40
Y/A при X/A=0,5; В/A=0,4
0,0	0,1	0,2	0,0	0,1	0,2	0,0	0,1	0,2	0,0	0,1	0,2
·1000
0,0	-697	-490	-295	-673	-492	-311	-656	-470	-296	-633	-472	-311
0,1	-490	-405	-314	-492	-403	-313	-470	-396	-314	-472	-393	-313
0,2	-295	-314	-322	-311	-313	-313	-296	-314	-322	-311	-313	-313
0,3	-129	-220	-314	-132	-222	-313	-149	-230	-314	-153	-232	-313
0,4	13	-129	-295	43	-132	-311	-26	-149	-296	2	-153	-311

Таблица 7

Y0/A	и=0,04, л2=0,10	и=0,04, л2=0,20	и=0,08, л2=0,30	и=0,04, л2=0,40
Y/A при X/A=0,5; В/A=0,6
0,0	0,1	0,2	0,3	0,0	0,1	0,2	0,3	0,0	0,1	0,2	0,3	0,0	0,1	0,2	0,3
·1000
0,0	-816	-559	-321	-136	-758	-549	-347	-169	-735	-544	-357	-183	-722	-541	-361	-191
0,1	-559	-435	-311	-191	-549	-430	-313	-199	-544	-428	-314	-203	-541	-427	-315	-204
0,2	-321	-311	-285	-235	-347	-313	-273	-223	-357	-314	-269	-218	-361	-315	-267	-215
0,3	-136	-191	-235	-252	-169	-199	-223	-232	-183	-203	-218	-223	-191	-204	-215	-219
0,4	-7	-85	-164	-235	-22	-92	-161	-223	-30	-95	-159	-218	-34	-97	-158	-215
0,5	85	5	-85	-191	100	7	-92	-199	107	7	-95	-208	110	8	-97	-204
0,6	163	85	-7	-136	213	100	-22	-169	236	107	-30	-183	249	110	-34	-191

Таблица 8

Y0/A	и=0,08, л2=0,20	и=0,08, л2=0,30	и=0,08, л2=0,40	и=0,10, л2=0,10
Y/A при X/A=0,5; В/A=0,6
0,0	0,1	0,2	0,3	0,0	0,1	0,2	0,3	0,0	0,1	0,2	0,3	0,0	0,1	0,2	0,3
·1000
0,0	-663	-488	-320	-173	-643	-410	-328	-185	-633	-481	-332	-191	-665	-470	-292	- 153
0,1	-488	-392	-295	-200	-484	-336	-295	-203	-481	-389	-296	-205	-470	-383	-288	-194
0,2	-320	-295	-264	-221	-328	-295	-259	-217	-332	-296	-257	-215	-292	-288	-270	-229
0,3	-173	-200	-221	-229	-185	-203	-217	-222	-191	-205	-215	-218	-153	-194	-229	-243
0,4	-54	-111	-169	-221	-60	-114	-168	-217	-64	-116	-167	-215	-56	-112	- 172	-229
0,5	43	-31	-111	-200	48	-31	-114	-203	51	-31	-116	-205	10	-46	-112	-194
0,6	130	43	-54	-173	149	48	-60	-185	160	51	-64	-191	64	10	-56	-153

Продолжение табл. 8
