ЗЕМЛЯНЫЕ РАБОТЫ (8 часов)

Виды земляных сооружений

При строительстве зданий и сооружений выполняются различные виды земляных работ: планировка площадки, рыхление твердых или мерзлых грунтов, заглубление фундаментов, обратная засыпка, устройство постоянных, временных и вспомогательных сооружений. На рис.1, а, б, в - поперечные профили выемок; г, д - сечения подземных выработок; е, ж - профили насыпи; з, и - обратная засыпка.

Постоянными называют земляные сооружения, которые после строительства эксплуатируются: каналы, дороги и т. п. Временные сооружения после производства работ ликвидируются: котлованы под фундаменты, траншеи под трубопроводы и т. д. Кюветы, водоотводные канавы и т. п. являются вспомогательными земляными сооружениями.

Временные выемки шириной до 3 м и длиной, значительно превышающей ширину, называются траншеями. Выемку, длина которой не превышает десятикратной ширины, называют котлованом. Котлованы и траншеи имеют дно и боковые стенки или откосы. Временные выемки под транспортные магистрали, шахты, штольни и т. п. земляные сооружения, закрытые с поверхности, называются подземными выработками. После устройства подземных сооружений и частей зданий грунт укладывают в пространство между боковой поверхностью сооружения и откосом котлована. Такую работу называют обратной засыпкой "пазух".

Виды земляных сооружений:

/ - поперечные профили выемок: а - траншея прямого профиля; б - котлован (траншея) трапецеидальной формы; в - профиль постоянной выемки; // - сечения подземных выработок: г - круглой; д - прямоугольной; III - профили насыпи: е - временной; ж - постоянной;

IV - обратная засыпка: з - пазух котлована; и - траншеи; 1 - бровка откоса; 2 - откос; 3 - берма; 4 - основание откоса; 5 - дно выемки; 6 - банкет; 7 - нагорная канава

По трудоемкости выполнения земляные работы составляют до 20% всей трудоемкости возведения здания, поэтому земляные работы всегда стремились механизировать. В настоящее время до 97 % объемов земляных работ в строительстве комплексно механизированы, однако при мелких рассредоточенных объемах работ, устройстве фундаментов в стесненных условиях, зачистке дна и откосов котлованов, устройстве дренажных канав в гористой местности еще применяется ручной труд. Поэтому основная задача при выполнении земляных работ - полностью исключить ручной труд.

Подготовка строительной площадки

Для создания благоприятных условий начала строительных работ предварительно выполняют подготовительные работы.

В состав работ по подготовке строительной площадки под новое строительство входят: ограждение участка; расчистка территории и снос существующих строений; перетрассировка мешающих инженерных сетей; защита территории от стока поверхностных вод; прокладка временных коммуникаций и дорог; устройство временных бытовых, складских, культурно-административных и других помещений.

После расчистки территории выполняют работы по созданию опорной геодезической сети, устанавливают обноску и производят геодезическую разбивку зданий и сооружений.

Состав подготовительных работ при реконструкции действующего предприятия в значительной степени зависит от местных условий. Строители стараются максимально использовать имеющиеся инженерные сети, бытовые и административные службы часто размещают во временно освобождающихся помещениях, возводят по плану капитального строительства реконструируемого предприятия здания, которые временно используют для нужд строительства и т. д.

Надземные и подземные инженерные коммуникации, линии связи и электропередачи и другие сооружения, затрудняющие производство работ, демонтируют или переносят на места, определяемые проектом, под наблюдением специалистов соответствующих организаций.

В подготовительный период, иногда достигающий 40 % продолжительности всего строительства, бывает необходимо создать индустриальную базу производства по изготовлению строительных изделий и деталей, растворных и бетонных смесей; связать строительную площадку с основными дорогами, энергетическими и инженерными сетями и т. п.

От тщательности выполнения заданий подготовительного периода в большой степени зависит успех проведения всех основных строительно-монтажных работ по возведению или реконструкции зданий и сооружений, инженерных сетей и пусковых комплексов. Объем работ подготовительного периода определяется в ПОС и уточняется в ППР.

Осушение площадки и рабочих мест. Понижение уровня грунтовых вод или отвод поверхностных вод (верховодки) обычно осуществляют устройством водопонижения или водоотвода. Чаще для этого используют водоотводные канавы или обваловывание с нагорной части площадки (рис.3, а).

При значительном притоке грунтовых вод устраивают открытые или закрытые дренажи. Открытые дренажи представляют собой канавы, на дно которых укладываются слои фильтрующего материала: крупнозернистого песка, щебня или гравия. Закрытые дренажи (рис.3, б, в) - это траншеи, разрабатываемые ниже уровня сезонного промерзания грунта и засыпаемые послойно фильтрующими материалами. По дну дренажа можно укладывать трубу с отверстиями в боковых стенках (перфорированную) для отвода воды.

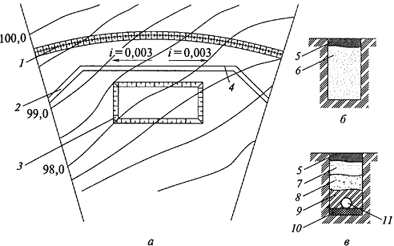

Рис. Водоотвод с помощью

а - обвалования площадки; б - обычного дренажа; в - дренажа с перфорированной трубой; i - уклон; 1 - земляное обволование; 2 - водоотводная канава; 3 - котлован; 4 - строительная площадка;

5 - местный грунт; 6 - дренирующий материал; 7, 8 - соответственно мелко - и крупнозернистый песок; 9 - гравий; 10 - уплотнительный слой; 11 - перфорированная (с отверстиями) труба.

Для защиты от притока воды могут использоваться ледяные стенки из замороженного грунта или противофильтрационные экраны.

Искусственное замораживание (рис.4, а) осуществляют с помощью охлажденного до отрицательной температуры раствора солей с низкой точкой замерзания (хлористый кальций и др.). Для этого в пробуренные скважины опускают замораживающие колонки, состоящие из двух труб: внутренней и наружной с закрытым торцом. Между этими трубами пропускают солевой раствор (хладагент), охлажденный ниже требуемой температуры грунта. Грунт возле стенок наружной трубы замерзает и, постепенно увеличиваясь в диаметре, образует ледяную завесу.

Тиксотропный противофильтрационный экран может быть устроен после забивки шпунта из металлических или деревянных пластин. Затем отдельные шпунтины-инъекторы постепенно извлекают, а на их место нагнетают раствор бентонитовой глины, обладающий водоотталкивающими свойствами (рис.4, б).

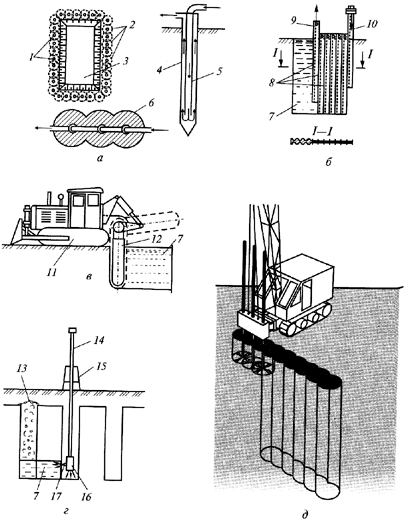

Рис.4. Искусственное ограждение выемок от грунтовых вод

а - схема замораживания грунта; б - устройство противофильтрационного экрана с применением шпунтин-инъекторов; в, г - то же, с применением баровых машин и водовоздушной струи; д - устройство грунтобетонного экрана; 1 - замораживающие колонки; 2 - столбы смерзшегося грунта; 3 - котлован; 4 - наружная труба; 5 - внутренняя труба; 6- поверхность замороженного грунта;

7- суспензия; 8 - трубы для подачи суспензии; 9 - шпунтина, извлекаемая из грунта; 10 - то же, погружаемая; 11 - трактор; 12 - рабочий орган с барами; 13 - вытесненный на поверхность грунт; 14 - штанга; 15- направляющая; 16 - инъекторная головка; 17 - мониторная головка.

Суспензия бентонитовой глины может нагнетаться в щели, прорезаемые специальными машинами - барами (рис.4, в) или подаваться через скважины под большим давлением с помощью водовоздушной струи (рис.4, г). Суспензия размывает щель в фунте и заполняет ее.

Грунтобетонный экран (рис.4, д) устраивается так. В грунт погружают буровые штанги с режущими и перемешивающими лопастями, через них нагнетается водоцементная суспензия. При обратном подъеме штанг с вращением лопасти раскрываются, грунт перемешивается с суспензией и в дальнейшем затвердевает, образуя противофильтрационную завесу.

При разработке выемок в грунтах может применяться открытый водоотлив или искусственное понижение уровня грунтовых вод.

Осушение выемки открытым водоотливом применяется при небольшом притоке воды и заключается в том, что подошве выемки придается небольшой уклон (рис.5) к зумпфу, размер которого в плане соответствует 11 м. Воду из приямков откачивают насосами: поршневыми при небольшом притоке воды; центробежными для чистой воды; диафрагмовыми для загрязненной воды.

Рис.5. Открытый водоотлив

1 - зумпф-колодец;

2 - рукав;

3- насос;

4 - лоток.

Откаченная из зумпф-колодца вода отводится по трубам или лоткам. При большом притоке воды стенки котлованов во избежание обрушения крепят.
