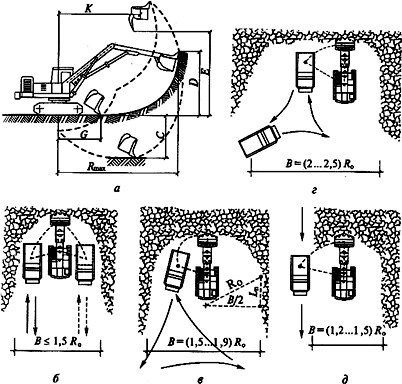

Рис.. Схемы разработки выемок экскаватором "прямая лопата":

а - общий вид;

б, в, г - лобовые проходки соответственно: узкая, нормальной ширины, уширенная;

д - боковая проходка

Нормальная ширина лобовой проходки

где R, - оптимальный радиус резания;

L - длина передвижки, т. е. расстояние, на которое передвигается экскаватор после разработки грунта с предыдущей стоянки.

Наряду с проходками нормальной ширины [(1,5... 1,9) R ] из-за условий работы могут применяться узкие проходки (до 1,5 R0) и; уширенные проходки [(2... 2,5) R]. В зависимости от ширины проходки лобовые забои подразделяются на узкие, нормальные и уширенные. Из-за большого угла поворота стрелы производительность  экскаватора, работающего в узком забое, бывает ниже, чем при работе в нормальных и уширенных забоях.

При боковой проходке (см. рис.14, д) транспорт подается под погрузку сбоку выработки, что уменьшает угол поворота стрелы экскаватора и способствует повышению его производительности.

Экскаваторы,  оборудованные  обратной лопатой, разрабатывают выемки торцевыми (лобовыми) и боковыми проходками (рис.15), располагаясь выше дна забоя, что позволяет: использовать их при разработке увлажненных и мокрых грунтов, с погрузкой в транспортное средство или в отвал.

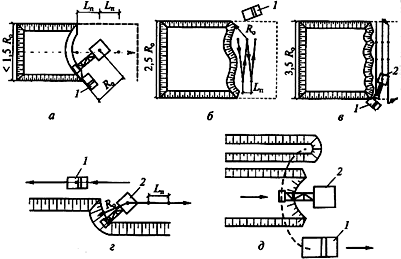

Варианты проходки экскаватора с рабочим оборудованием "обратная лопата":

а - торцевая (лобовая);

б - уширенная лобовая;

в - поперечно-торцевая;

г - боковая;

д - торцевая с разгрузкой грунта в транспорт и в отвал;

1 - автосамосвал;

2 - экскаватор.

Транспорт может подаваться по дну выемки или поверху с одной или двух сторон. Глубина забоя определяется длиной рукояти экскаватора. Ширина торцевой проходки при двухсторонней погрузке самосвалов (1,6... 1,7) R, при односторонней - (1,2... 1,5) R. При работе в отвал ширина проходки бывает меньше - (0,5... 0,8) R. При боковой проходке автотранспорт под погрузку может подаваться по верху или по дну котлована, с правой или левой стороны (рис.16).

Экскаваторы с грейферным ковшом применяют при разработке узких или глубоких выемок (траншей, колодцев) в мягких и сыпучих грунтах, в том числе при высоком уровне грунтовых вод. Ковш может быть установлен на рукояти или подвешен на решетчатой стреле, грунт набирается с использованием гидравлического привода или врезания в грунт тяжелого ковша (рис.17, а, б). Гидравлическая система привода позволяет разрабатывать плотные грунты легкими ковшами, что дает возможность за один цикл экскавации набирать в ковш больше грунта. Производительность экскаваторов с таким оборудованием значительно повышается. При отрывке небольших в плане, глубоких выемок экскаватор, оборудованный грейферным ковшом, работает без перемещений. При отрывке траншей он перемещается вдоль траншеи, поэтому подъезд транспорта может осуществляться с любой свободной стороны.

Рис. Схемы разработки грунта экскаватором, оборудованным ковшом "обратная лопата":

а, б - с жесткой и гибкой подвеской;

в - разработка грунта в материковом залегании с установкой транспорта выше и ниже стоянки экскаватора;

г - разработка предварительно разрыхленного грунта;

д, е - варианты подъезда автомашин.

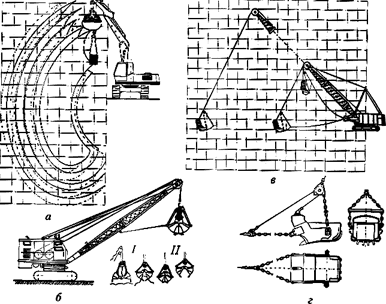

Рис. Схемы разработки грунта экскаваторами, оборудованными ковшами "грейфер" и "драглайн":

а, б - при установке грейфера на рукояти и решетчатой стреле;

в, г - работа ковшом "драглайн";

I - положение ковша при наборе грунта;

II - то же при подъеме и разгрузке.

Драглайн (рис.17, в, г) применяют при разработке грунта ниже уровня стоянки экскаватора, без съезда на дно выемки, поэтому наличие грунтовых вод не влияет на работу машины.

Драглайн используют для рытья сравнительно больших котлованов и траншей, а также для отсыпки насыпей, в частности на строительстве каналов, автомобильных и железных дорог.

При применении драглайна выемку грунта можно осуществлять лобовыми или боковыми проходками. Поскольку ковш подвешен на канате, то при загрузке он раскачивается и забрасывается на расстояние, превышающее длину стрелы; часто используют челночные способы работы (рис.18, а, б).

При поперечно-челночном способе самосвал загружается попеременным черпанием ковша с обеих сторон кузова. При продольно-челночном грунт набирается перед задним бортом кузов самосвала. Угол поворота стрелы экскаватора при погрузке по продольно-челночной схеме приближается к 0, а при поперечно-челночной - к 15...20°. Во время разгрузки движение ковша не прекращается, благодаря чему продолжительность цикла экскавации снижается на 20... 26 %.

Рис.18. Разработка грунта способами

а - поперечно-челночным;

б - продольно-челночным;

в - "на себя";

1 - подъем ковша;

2 - опускание ковша при наборе грунта;

3 - разгрузка ковша;

4 - автосамосвал.

Экскаваторы с телескопической стрелой (рис.18, в) работают так же, как экскаваторы, оборудованные обратной лопатой. Однако кроме обычных экскавационных работ с помощью этого оборудования можно выполнять зачистные и планировочные работы, что является преимуществом при разработке мелких рассредоточенных земляных сооружений. Для увеличения скорости передвижения с объекта на объект существуют экскаваторы на пневмоходу. Механизм втягивания стрелы у них приспособлен для копания грунта, планировки и зачистки поверхностей, погрузки сыпучих материалов и штучных грузов.

Погрузчики на гусеничном и пневмоколесном ходу (рис.19), как и прямая лопата, работают выше уровня стоянки машины движением ковша от себя. Вместимость ковша погрузчика в 1,5... 2 раза больше вместимости ковша прямой лопаты, что позволяет существенно повысить производительность экскаватора. Движение режущей кромки отвала по прямолинейной горизонтальной траектории позволяет планировать площадку, на которой работает машина. Благодаря возможности перемещения грунта на небольшие расстояния работа одноковшовых погрузчиков бывает особо эффективной в стесненных условиях. Ковш наполняется ступенчатым, экскавационным, раздельным и совмещенным способами (см. рис.19, I-IV соответственно).

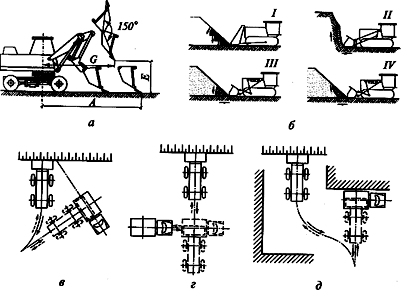

Рис.. Схемы разработки грунта одноковшовыми погрузчиками

а - на пневмоходу;

б - на гусеничном ходу,

в, г, д - соответственно поворотная, челночная и совмещенная схемы разработки грунта.

Разработка грунта экскаваторами непрерывного действия

У экскаваторов непрерывного действия все операции по разработке грунта выполняются одновременно и непрерывно. По типу рабочего органа экскаваторы подразделяют на цепные многоковшовые и скребковые, роторные многоковшовые и бесковшовые. По характеру движения рабочего органа экскаваторы делятся на экскаваторы продольного, поперечного и радиального копания. У первых направление движения рабочего органа (ротора, ковшовой цепи) совпадает с направлением движения машины. У вторых оно перпендикулярно направлению движения машины. У третьих рабочие органы поворачиваются относительно базы машины (роторные стреловые экскаваторы).

По типу ходового оборудования различают экскаваторы на гусеничном, пневмоколесном и рельсовом ходу.

Цепные экскаваторы продольного копания (непрерывного действия) (рис.20, а, б) применяются для отрывки траншей под кабели, трубопроводы и другие коммуникации с небольшим объемом работ в грунтах первой группы без каменных включений. После срезки ковшами грунт поднимается наверх, откуда скребками, шнеками и отвальным устройством сдвигается в сторону от траншеи.

Рис. Экскаваторы непрерывного действия

а, б - экскаватор продольного копания - цепной и роторный;

в - плужный канавокопатель;

г - экскаватор поперечного копания.

Роторные экскаваторы продольного копания имеют по сравнению с цепными более высокую производительность, но и большую массу. Они используются при больших объемах земляных работ и разработке выемок под крупные линейно-протяженные сооружения.

Плужные канавокопатели  применяются для отрывки каналов полного профиля при создании оросительных и осушительных сетей.

Экскаваторы поперечного копания выпускаются с - цепным рабочим органом и применяются при добыче строительных материалов (песка, глины), мелиоративных и других работах.

Роторные стреловые экскаваторы применяются в промышленном, транспортном и мелиоративном строительстве при разработке крупных котлованов, прокладке каналов, тоннелей, устройстве дамб и плотин, разработке грунта в стесненных условиях. Они имеют небольшие размеры и обладают хорошей маневренностью. Грунт разрабатывается вращающимся ротором при одновременном повороте роторной стрелы в горизонтальной и вертикальной плоскостях. Срезанный грунт через ленточный транспортер перегружается в транспортное средство и отвозится от места разработки.

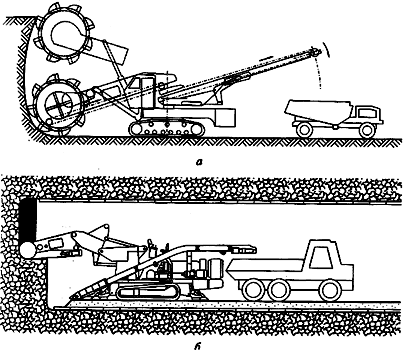

Рис. Схемы разработки грунта роторными стреловыми экскаваторами

а - при открытой разработке;

б - при закрытой разработке.

Разработка грунта землеройно-транспортными машинами

К основным землеройно-транспортным машинам относятся скреперы, бульдозеры, грейдеры, которые разрабатывают грунт, перемещают его, разгружают в насыпь и возвращаются в забой порожняком.
