«Организация работ в строительстве и производство геодезических, подготовительных и земляных работ на объектах использования атомной энергии» (стр. 29 )

Способ смолизации заключается в нагнетании в грунт через инъекторы гелеобразующей смеси, состоящей из карбамидной смолы и растворов соляной кислоты, аммиака, хлористого аммония и др. Применяется для закрепления мелких песков - сухих и водонасыщенных.

Цементация служит для закрепления трещиноватых скальных и крупнообломочных пород, средне - и крупнозернистых песков. Сущность способа состоит в нагнетании под давлением тампонажных цементных растворов через инъекторы, установленные в пробуренные скважины.

Горячая битумизация используется как вспомогательный способ при цементации сильно трещиноватых скальных пород и больших скоростях фильтрации. Нагнетание горячего битума производят под давлением до 8,0 МПа через смонтированные в скважинах инъекторы, имеющие электрообогрев. Битум растекается из инъекторов в трещины и поры грунта, а остывая, тампонирует их.

Термическое закрепление лессовых грунтов происходит в результате обжига раскаленными газами, нагнетаемыми через скважину в поры грунта. Газы образуются при сжигании жидкого или газообразного топлива, подаваемого вместе с подогретым воздухом через жаропрочные трубы в скважину. Глубина скважины и радиус воздействия термического закрепления определяются расчетом.

Электрический и электрохимический способы основаны на явлении электроосмоса и применяются для глинистых и илистых грунтов.

Под продолжительным воздействием электрического тока грунт изменяет свойства - становится более плотным, теряет способность к пучению.

Рис.2. Схема открытого водоотлива

а - из котлована; б - из траншеи; 1 - зумпф; 2 - ус

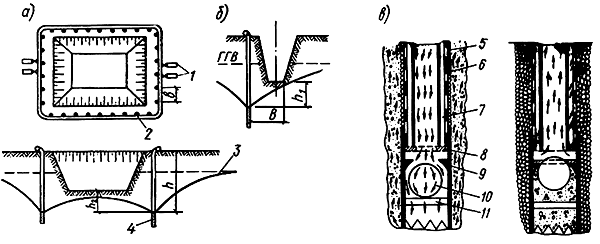

Рис.3. Схема размещения иглофильтровых установок

а - для котлована; б - для траншеи; в - схема работы клапанов фильтрующего звена при погружении в грунт и в процессе откачки воды; 1 - насосы; 2 - кольцевой отсасывающий коллектор; 3 - депрессионная кривая; 4 - фильтрующее звено; 5  - фильтрационная сетка; 6 - наружная труба; 7 - внутренняя труба; 8  - кольцевой клапан; 9 - гнездо кольцевого клапана; 10 - шаровой клапан; 11 - ограничитель

Водоотлив и понижение уровня грунтовых вод

Выемки от поверхностных вод защищают путем устройства водоперехватывающих нагорных и водоотводящих канав или системы дренажей. Продольный уклон лотков или канав назначают в зависимости от рельефа местности и принимают равным не менее 0,003. На размеры лотков или канав и на методы их укрепления влияют приток воды и скорость течения.

Водоотлив применяют при незначительном притоке воды в выемки. Осушение выемки открытым водоотливом заключается в том, что ’при разработке котлована в водоносном грунте подошве выемки придают небольшой уклон (рис.2) к устраиваему в самой пониженной части приямку (зумпфу), из которого воду откачивают насосами поршневым, диафрагмовым или центробежным, и отводят по лоткам или водоотводным канавам от выемки. Затем разработку котлована ведут наклонными слоями с заглубленным зумпфом.

При разработке траншей зумпф устраивают в специальном отсеке траншеи, называемом усом.

Открытый водоотлив используют в глинистых и песчаных пылеватых грунтах  с коэффициентом фильтрации менее 1 м/сут. Применение его ограничено из-за того, что в выемке практически всегда присутствует вода, усложняющая производство работ и нарушающая устойчивость грунтового массива.

Искусственное понижение уровня грунтовых вод является более совершенным, но и более сложным методом борьбы с их притоком в выемку. Понижение уровня грунтовых вод обеспечивают путем непрерывной откачки из специальных скважин, оканчивающихся ниже дна выемки.

В грунтах с высоким коэффициентом фильтрации (более 2 м/сут) можно понизить уровень грунтовых вод: легкими иглофильтровыми установками; эжекторными иглофильтрами; водопонижающими скважинами, оборудованными глубинными насосами; скважинами, сбрасывающими воду в нижележащие поглощающие слои или в специальные выработки, и др.

Иглофильтровые установки состоят из ряда стальных труб, погружаемых в грунт по периметру котлована или вдоль траншеи. К нижней части трубы присоединено звено для фильтра, состоящее из наружной перфорированной и внутренней глухой труб.

Наружная труба внизу имеет наконечник с шаровым и кольцевым клапанами (рис.3). На поверхности земли иглофильтры присоединяют водосборным  коллектором к насосной установке (обеспеченной резервными насосами). При работе насосов уровень воды в иглофильтрах понижается, и из-за дренирующих свойств грунта он понижается и в окружающих грунтовых слоях, образуя новую границу уровня грунтовых вод, называемую депрессионной кривой. Иглофильтры погружают в грунт через буровые скважины или ’путем нагнетания в трубу иглофильтра воды под давлением до 0,3 МПа (гидравлическое погружение). Поступая к наконечнику, вода опускает шаровой клапан, а кольцевой клапан, отжимаемый при этом кверху, закрывает зазор между внутренней и наружной трубами. Выходя из наконечника под давлением, струя воды размывает грунт, обеспечивает погружение иглофильтра. Когда вода всасывается, из грунта через фильтровое звено, клапаны занимают обратное положение: шаровой клапан за счет разрежения поднимается, а кольцевой опускается, открывая воде, профильтровавшейся в зазор между обеими трубами фильтрового звена, путь в открытый снизу конец внутренней трубы.

Применение иглофильтровых установок наиболее эффективно в чистых песках и песчано-гравелистых грунтах. Наибольшее понижение уровня грунтовых вод, достигаемое в средних условиях одним ярусом иглофильтров, составляет около 5 м. При большей глубине понижения применяют двухъярусные установки.

Эжекторные иглофильтровые установки (рис.4) и глубинные насосы используют при разработке больших выемок и при необходимости понижения уровня грунтовых вод на глубину 20 и 30 м (при одноярусном понижении).  Фильтровое звено эжекторного иглофильтра устроено по принципу легкого иглофильтра, а надфильтровое звено состоит из наружной и внутренней трубы с эжекторной насадкой. Рабочую воду под давлением 750...800 кПа подают в кольцевое пространство между внутренней и наружной трубами, и через эжекторную насадку она устремляется вверх по внутренней трубе. В результате резкого изменения скорости движения рабочей воды в насадке создается разрежение и тем самым обеспечивается подсос грунтовой воды. Грунтовая вода смешивается с рабочей и направляется в циркуляционный бак. Из циркуляционного бака избыток воды (за счет поступления грунтовой), откачивается низконапорным насосом или сливается самотеком.

В эжекторной иглофильтровой установке вакуум создается в глубине иглофильтра, что обеспечивает более интенсивный отсос, воды и имеет исключительно важное значение при осушении грунтов с незначительной фильтрационной способностью. Один ярус иглофильтров позволяет уменьшить размеры котлована или траншеи, а, следовательно, и объем земляных работ.

Для расширения области применения иглофильтровых установок в грунтах с коэффициентом фильтрации менее 0,1 м/сут используется явление электроосмоса. В этом случае наряду с иглофильтрами в грунт на расстоянии 0,5...1 м от иглофильтров в сторону котлована погружают стальные трубы или стержни (рис.5б). Иглофильтры подключают к отрицательному, а трубы или стержни - к положительному полюсу источника постоянного тока. Напряженность электрического поля 0,5...1 В/см, а плотность тока 1 А/м. Под действием электрического тока вода, содержащаяся в порах грунта, освобождается и перемещается в сторону иглофильтров. За счет движения этой воды коэффициент фильтрации грунта увеличивается в 5+25 раз.

Для понижения уровня грунтовых вод на глубину более 20 м применяют водопонижающие скважины. Скважины устраивают в обсадных трубах диаметром до 400 мм и оборудуют фильтрами. Воду из скважин откачивают высоконапорными насосами.

Рис 4. Схема эжекторной установки

а - эжекторная установка; б - схема действия иглофильтра;

1 - эжекторный иглофильтр; 2 - напорный коллектор; 3 - центробежный насос; 4 - циркуляционный бак; 5 - сливной коллектор; 6 - низконапорный насос; 7 - внутренняя труба; 8 - наружная труба; 9  - рабочая вода; 10 - эжекторная насадка;

11 - грунтовая вода; 12 - фильтровое звено

  Рис.5. Схема водопонижения с использованием электроосмоса

1- иглофильтр;  2 - сборный коллектор;3 - стальная труба

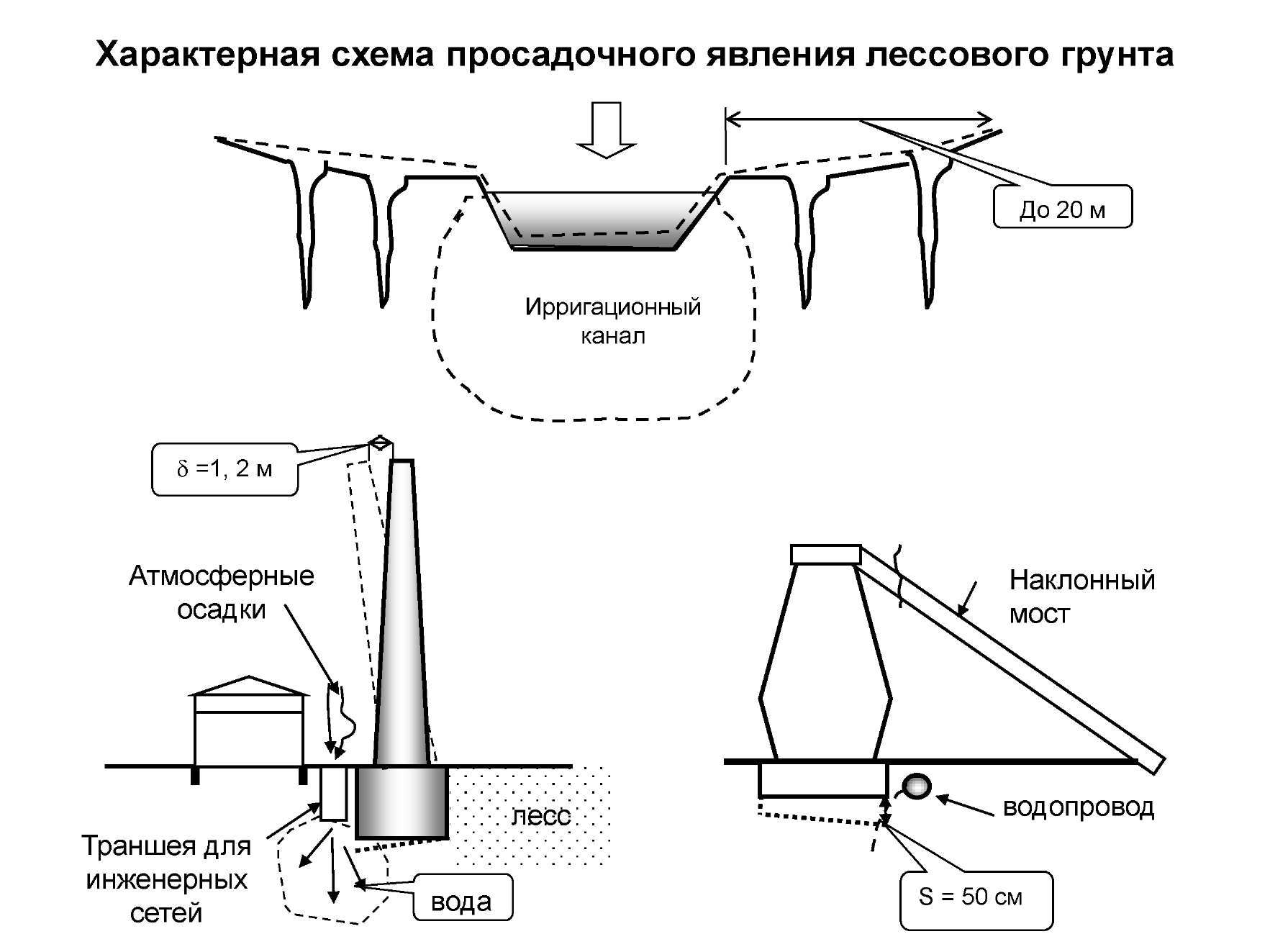

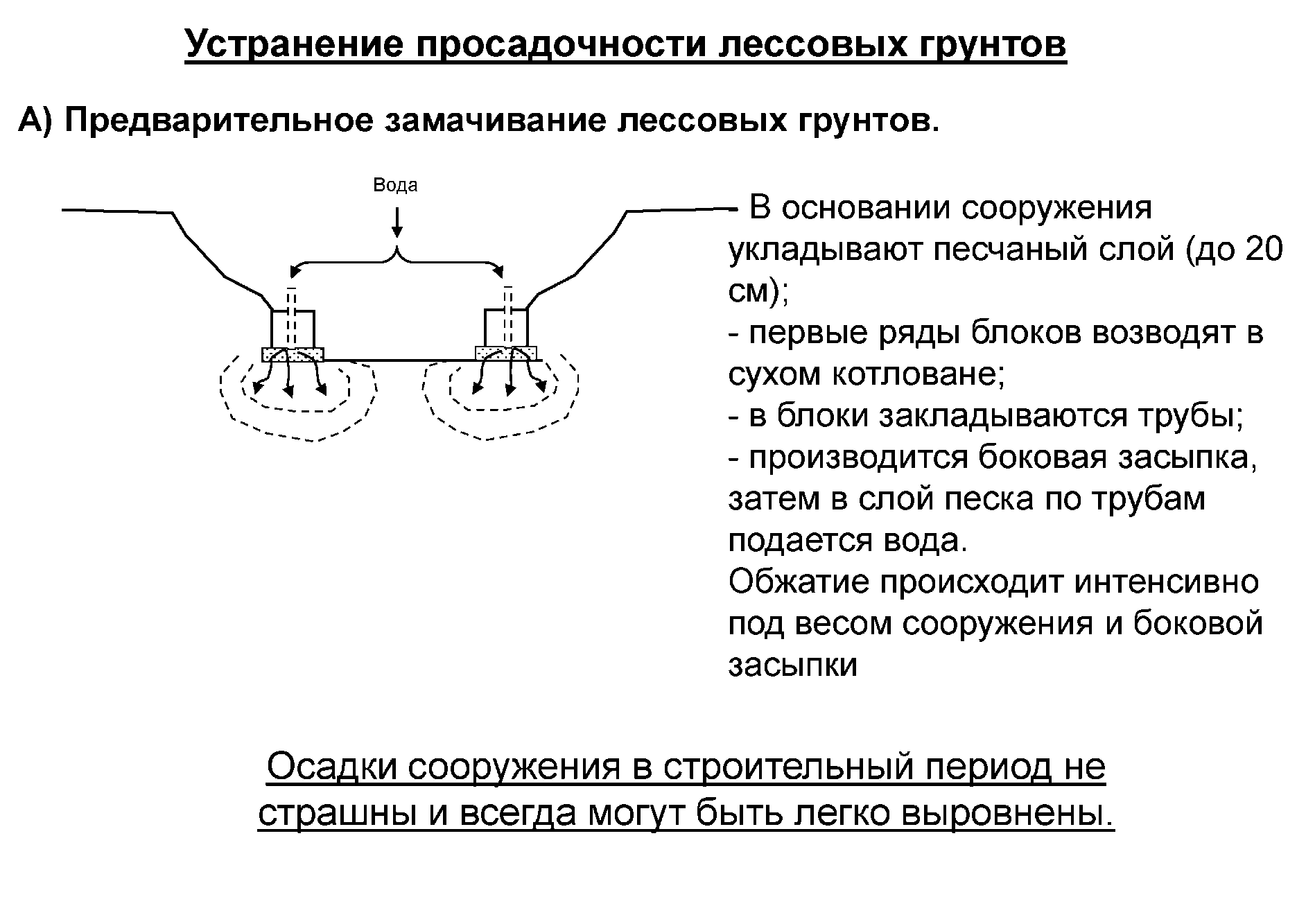

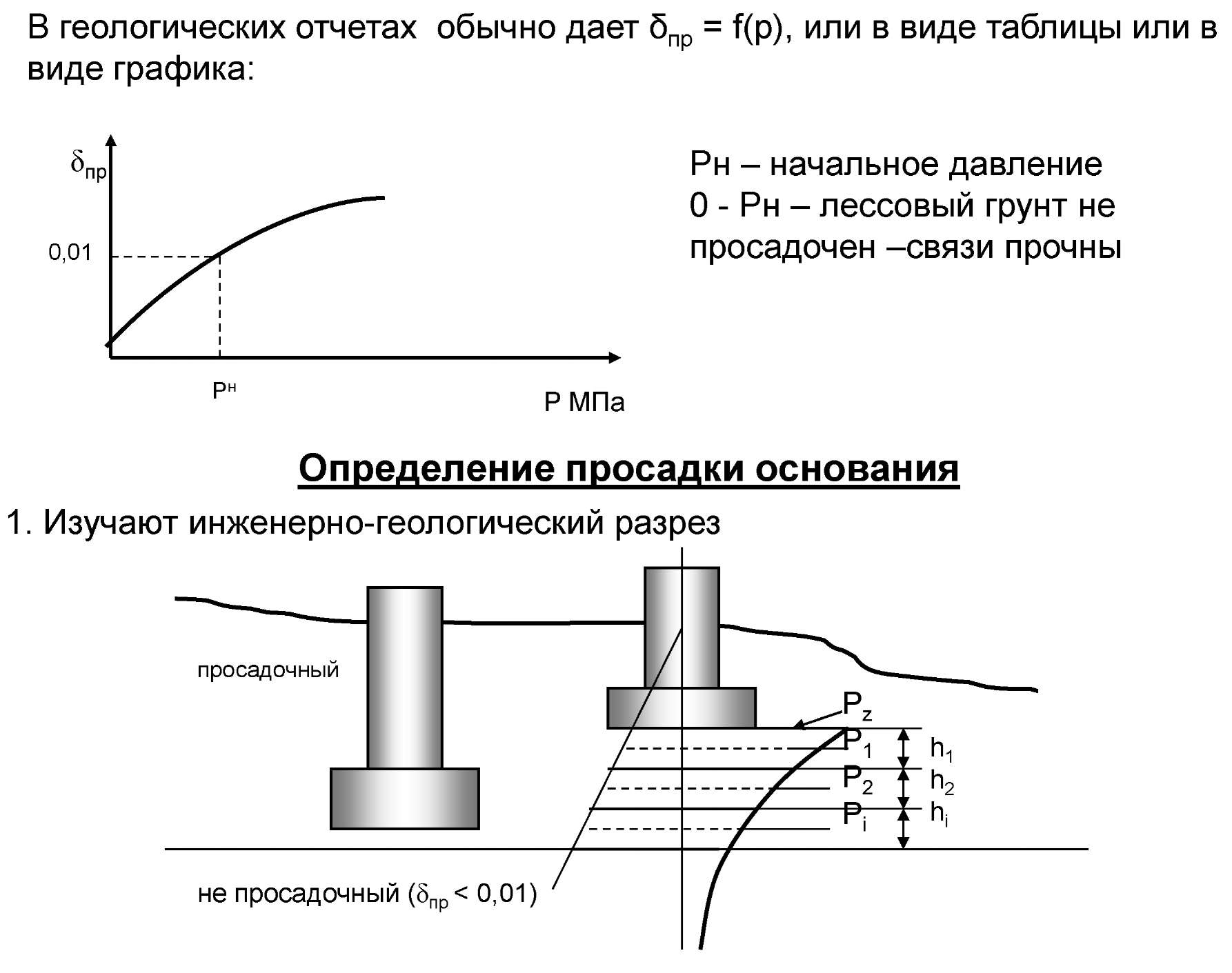

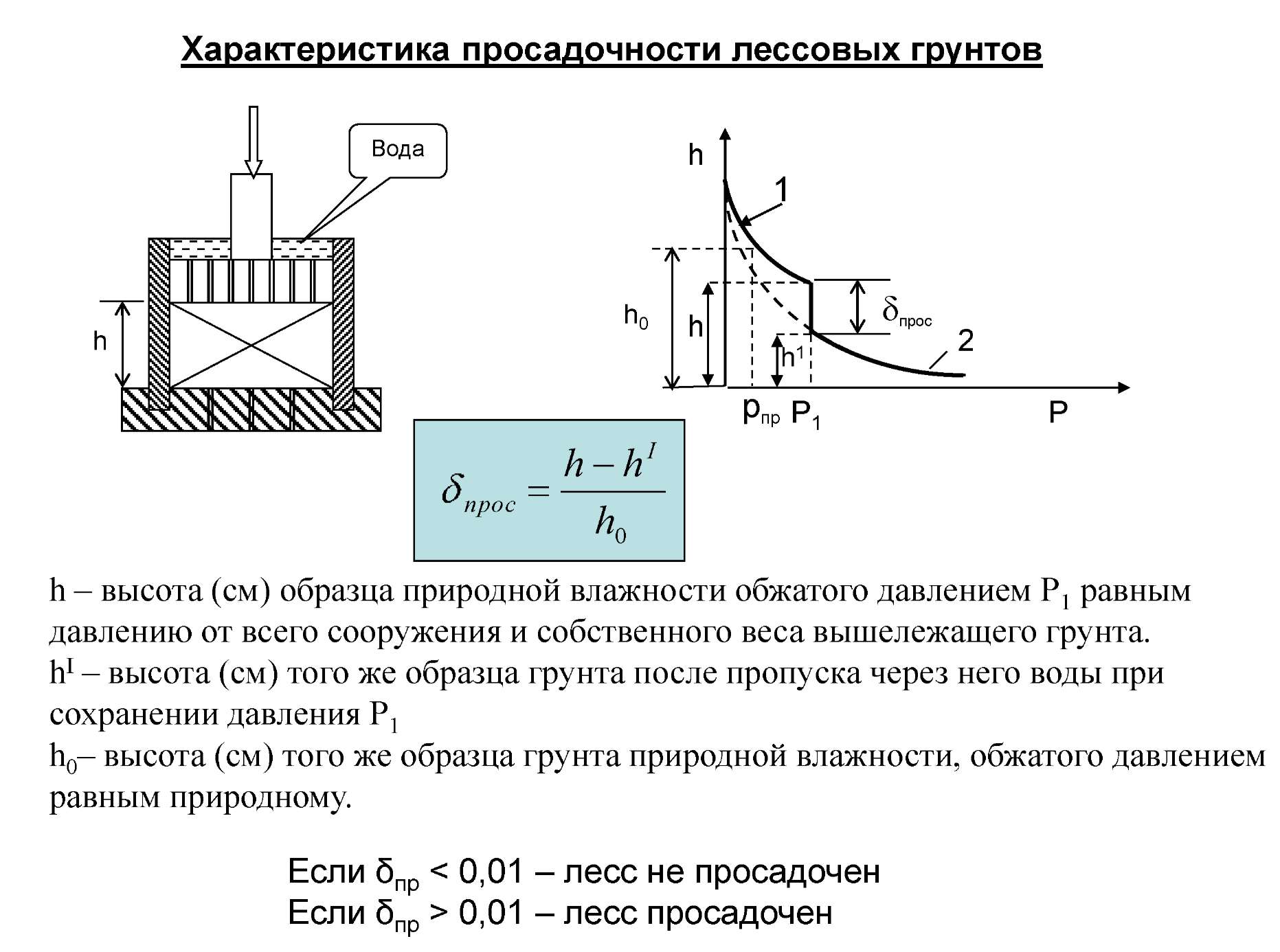

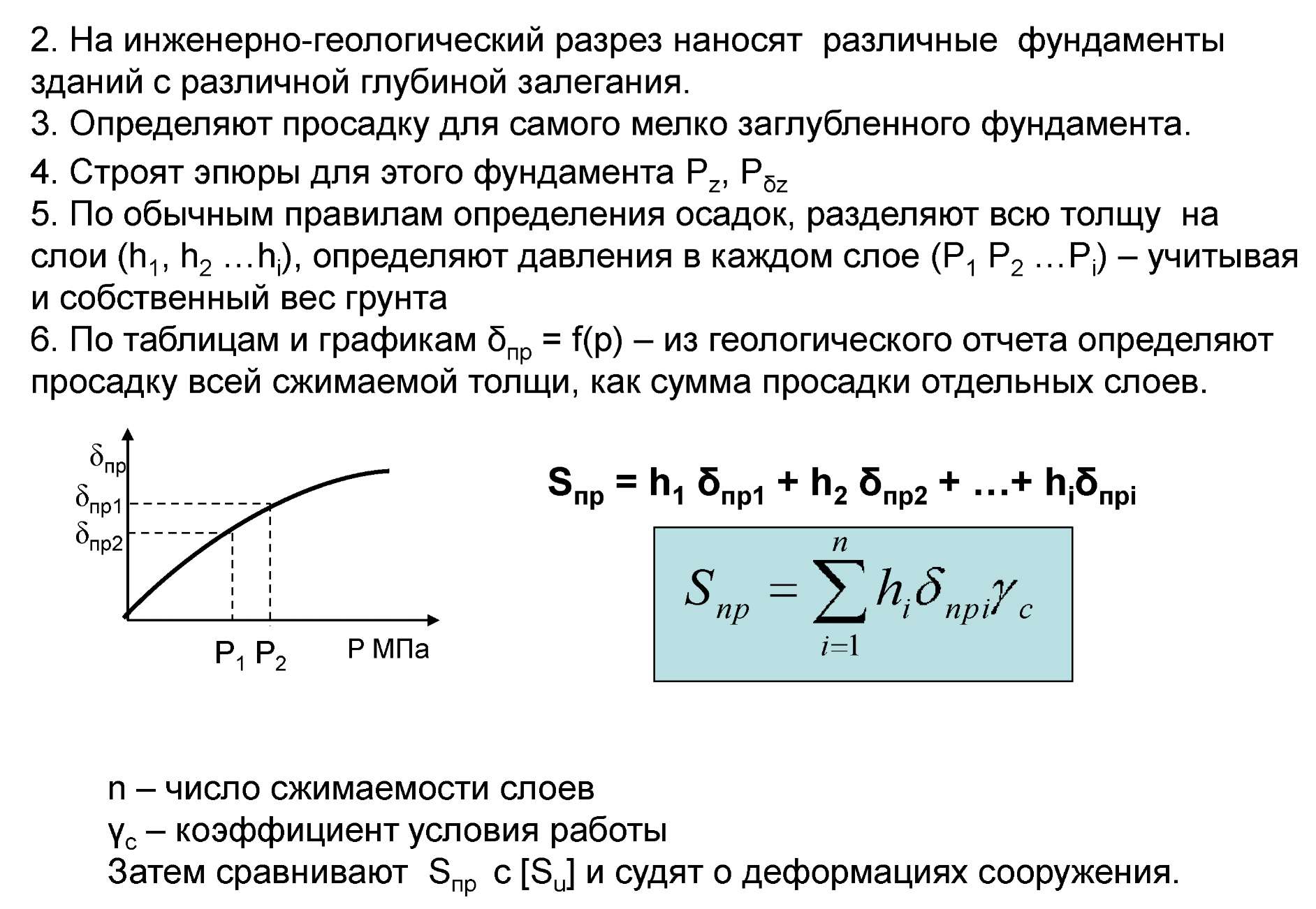

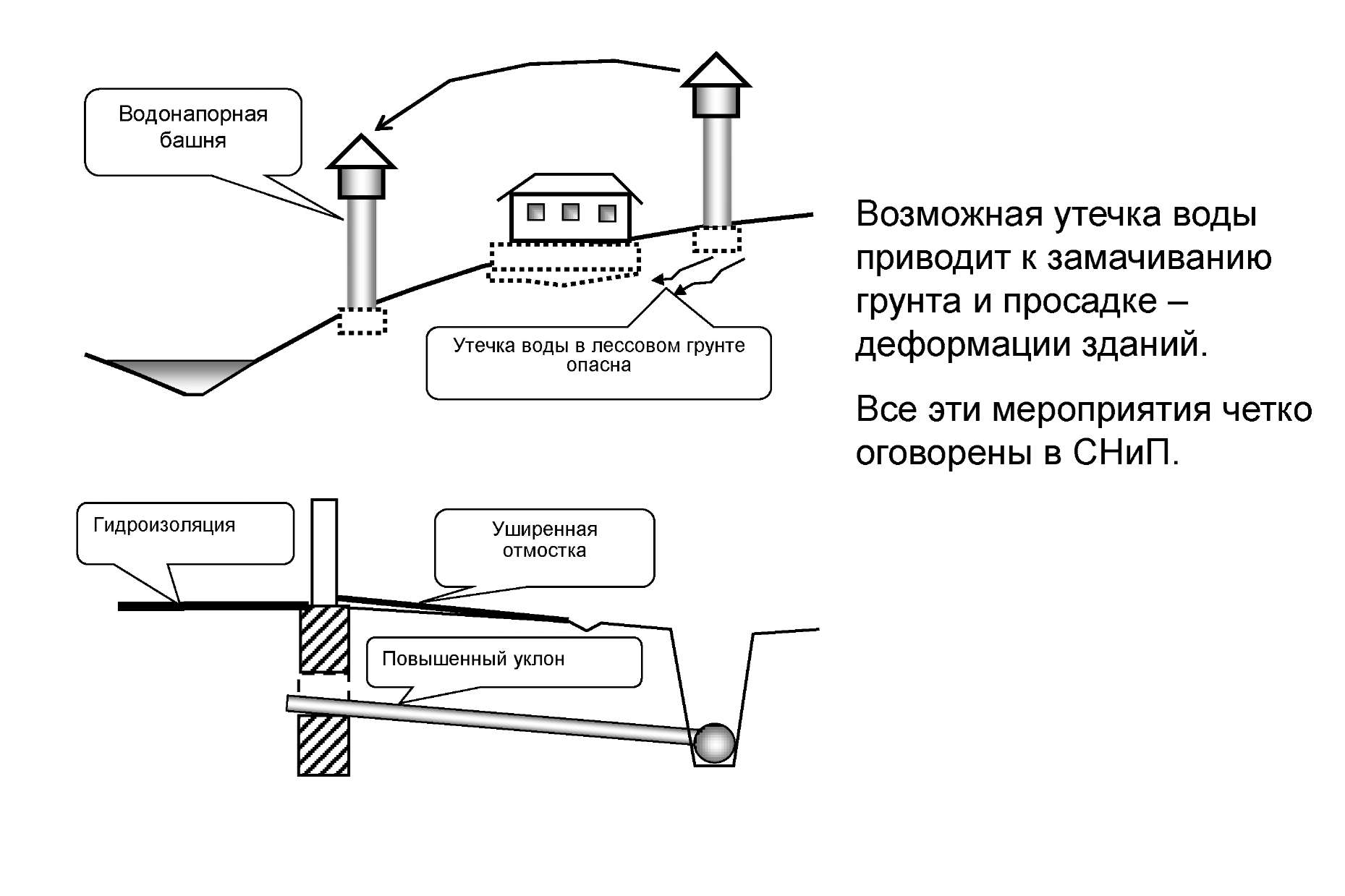

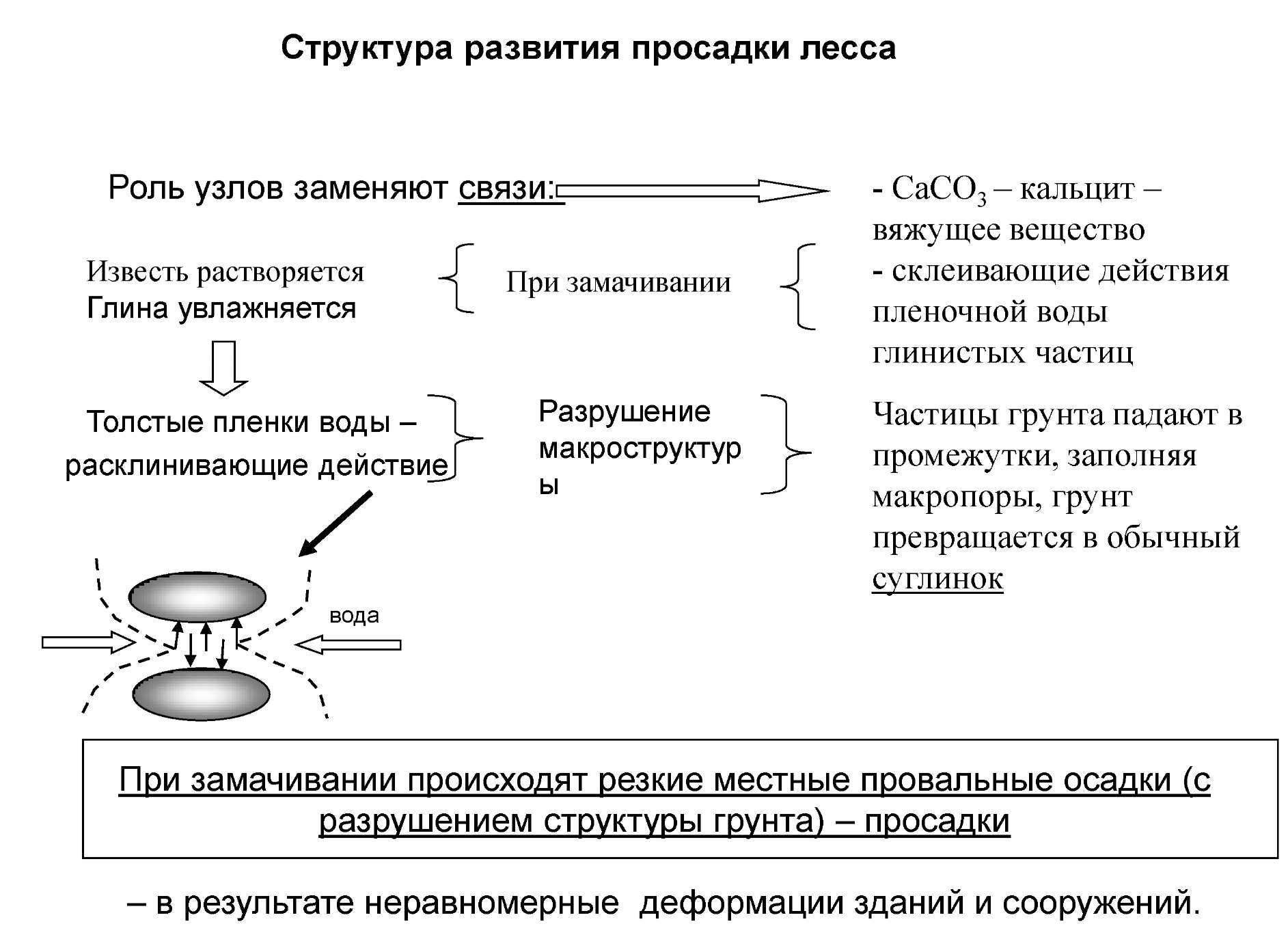

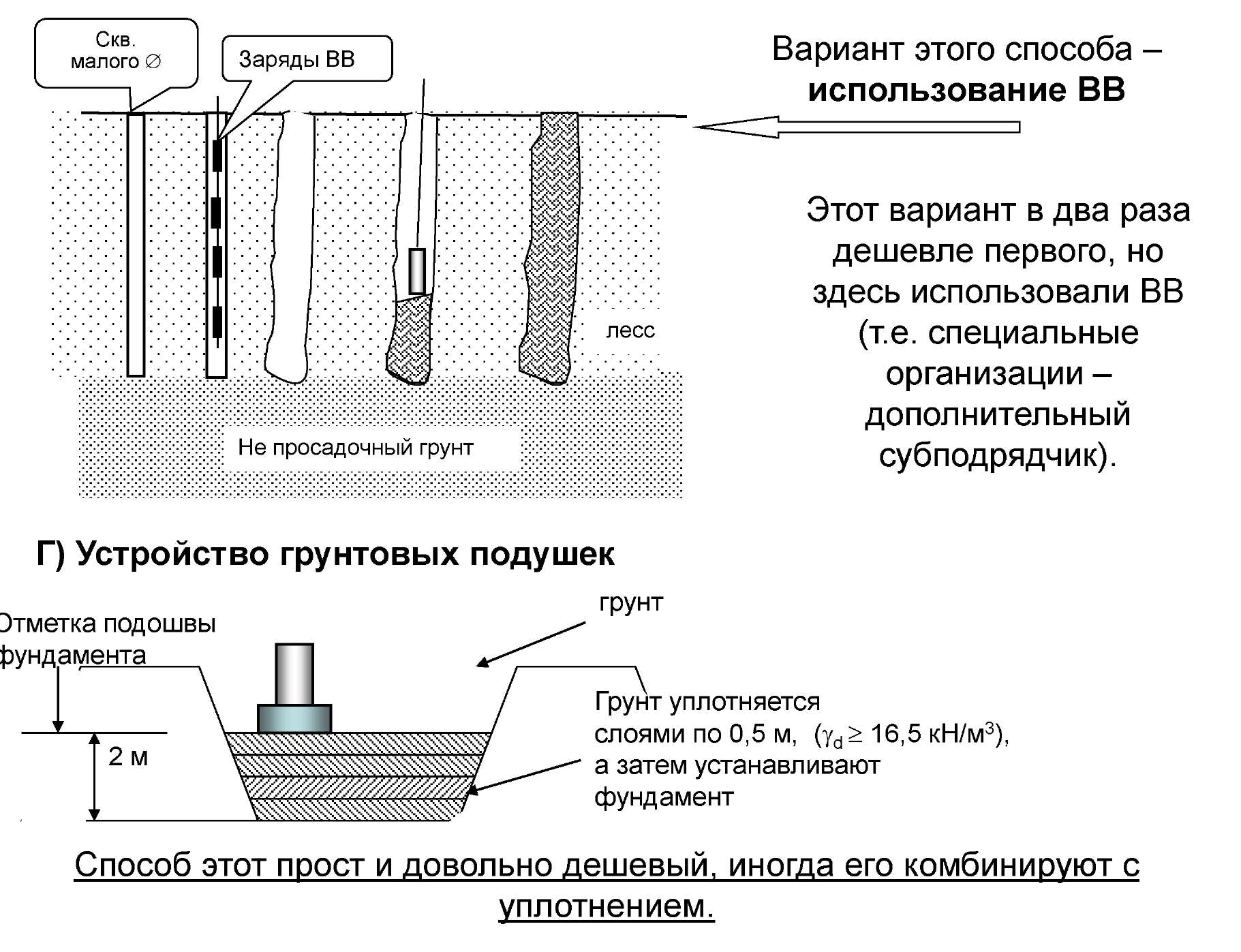

       Фундаменты на просадочных грунтах
