Проходки грунтоуплотняющих машин делаются с небольшим перекрытием во избежание пропусков неуплотненного грунта. Число проходок по одному месту и толщина слоя задаются в зависимости от вида грунта и типа грунтоуплотняющей машины или устанавливаются опытным путем (обычно 6...8 проходок).

Насыпи, к которым не предъявляются высокие требования по плотности грунта, можно уплотнять транспортными средствами в процессе отсыпки грунта. Схема работы составляется так, чтобы груженый транспорт перемещался по отсыпанному слою грунта.

Разработка грунта в зимних условиях

В условиях современного круглогодичного строительства примерно 20 % объема земляных работ разрабатывают в зимнее время.

В связи повышенной прочностью мерзлых грунтов зимой в несколько раз увеличивается трудоемкость и стоимость их разработки.

Без предварительной подготовки может разрабатываться грунт, промерзший на глубину до: 0,1м - скреперами и бульдозерами; 0,15 м - экскаваторами-драглайнами; 0,25 м - экскаваторами, оборудованными прямой лопатой, с ковшами вместимостью 0,5...0,65 м; 0,4 м - то же, но более мощными экскаваторами. В остальных случаях грунт до разработки должен быть предварительно подготовлен одним из следующих способов: предохранением от промерзания; оттаиванием; рыхлением.

Предохранение от промерзания заключается в предварительной обработке или утеплении грунта до замерзания теплоизоляционными материалами. Для этого грунт после отвода поверхностных вод можно разрыхлять или вспахивать с боронованием на глубину до 0,35 м, закрывать местными теплоизоляционными материалами (листва, хвоя, опилки и т. п.), а также устраивать снегозадержание.

Оттаивание грунта может осуществляться сверху вниз, снизу вверх и по горизонтальному направлению - радиально от нагревателя.

Наиболее простым (но дорогостоящим) является огневой способ (рис.29), при котором грунт оттаивает сверху вниз благодаря сжиганию на поверхности замерзшего грунта под колпаком твердого или жидкого топлива. Для оттаивания 1 м мерзлого грунта расходуется примерно 130 кг торфа, 50 кг угля, 0,15 м дров, 5 кг дизельного топлива.

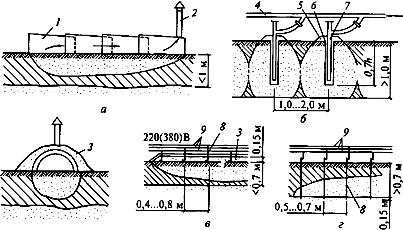

Рис. Схемы оттаивания грунта

а - огневым способом; б - паровыми иглами; в, г - горизонтальными и вертикальными электродами; 1 - камера сгорания; 2 - вытяжная труба; 3 - слой грунта (опилок); 4 - паропровод;

5 - колпак; 6 - скважина; 7 - паровая игла; 8 - электрод; 9 - трехфазная электросеть.

Также по направлению сверху вниз грунт можно отогревать горизонтальными электродами. Для создания токопроводящих условий поверхность грунта покрывают опилками, смоченными в солевом растворе. Затем отогретый грунт становится проводником тока, а опилки способствуют сохранению тепла.

Прогревание мерзлого грунта электротоком снизу вверх можно осуществить, если имеется возможность погрузить вертикальные электроды ниже уровня промерзания грунта.

Примером отогревания грунта в радиальном направлении может служить оттаивание паровыми иглами или электронагревателями. В первом случае пар, проходя между двумя трубами отдает тепло грунту через наружную трубу; во втором - внутри трубы располагают нагревательный элемент, который нагревает поверхность трубы.

Рыхление грунта может осуществляться взрывным или механическим способом. Взрывание грунта производят только специально подготовленные рабочие-подрывники. Для этого в грунте пробуривают отверстия - шпуры или нарезают щели, в которые закладываются заряды взрывчатого вещества (ВВ).

Механическое рыхление может осуществляться статическим или динамическим воздействием. Пример статического воздействия - рыхление грунта бульдозерно-рыхлительными агрегатами.

В качестве механизмов для динамического воздействия используют дизель-молоты, клин-молоты, машины ударного действия, а также навесное оборудование на экскаваторы (клин и шар-молоты) или гидравлические молоты

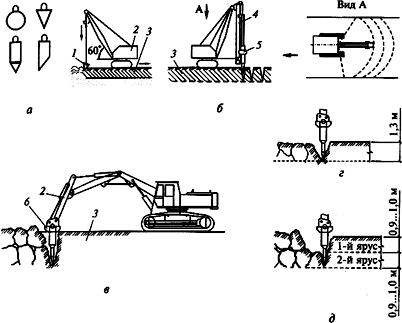

Рис. Рыхление мерзлого грунта

а - молотом свободного падения; б, в - то же дизель-молотом и гидромолотом; г, д - при глубине промерзания до и более 1,5 м;

1 - молот; 2 - экскаватор; 3 - мерзлый слой грунта; 4 - направляющая штанга; 5 - дизель-молот; 6- гидромолот.

Кроме рыхления иногда мерзлые грунты режут на блоки с последующим их удалением тракторами или разработкой экскаваторами. Такой метод особо эффективен в тех случаях, когда недопустимо сотрясение грунта. Для нарезания блоков рекомендуются баровые машины с цепным рабочим органом, смонтированном на базе трактора.

Комплексная механизация земляных работ

При комплексной механизации земляных работ основные и вспомогательные операции по разработке грунта, его перемещению, укладке в насыпь, уплотнению, а также по окончательной отделке земляного сооружения выполняются с помощью комплекта взаимосвязанных машин и механизмов. Непременным условием комплексной механизации (кроме полной механизации всех процессов) является соответствие производительности всех машин и механизмов комплекта эксплуатационной производительности ведущей машины, как правило, выполняющей основную операцию - разработку грунта. Работы выполняются отдельными потоками, комплектами машин в последовательности, установленной ППР.

Для часто встречающихся работ (рытье котлованов под фундаменты зданий, отрывка траншей и т. п.) разработаны типовые технологические карты или схемы, включающие в себя рекомендуемый набор механизмов, последовательность выполнения работ, взаимосвязь во времени и пространстве.

Контроль качества работ и охраны окружающей среды

При устройстве временных сооружений (котлованов, траншей) проверяют горизонтальную привязку, правильность разбивки осей, вертикальные отметки. Случайные переборы грунта, т. е. снятие его ниже проектных отметок, заполняют грунтом, однородным вынутому, с последующим его уплотнением, а в особо ответственных случаях - тощим бетоном.

На законченные части земляных сооружений, в том числе на скрытые работы, составляют акты, которые вместе с исполнительными чертежами, результатами лабораторных испытаний грунтов, журналами работ и другими документами предъявляют приемной комиссии во время технической сдачи-приемки объекта.

Актируются следующие работы и элементы: устройство оснований под земляные сооружения, фундаменты, трубопроводы и другие коммуникации; выполнение мероприятий по закреплению грунтов и подготовке оснований; конструкции, входящие в тело земляного сооружения; обратные засыпки, грунтовые подушки, насыпные основания под полы; мероприятия, необходимые для возобновления работ при перерывах более 1 мес. при консервации и расконсервации работ.

Приемка насыпей и выемок заключается в проверке в натуре положения земляного сооружения, его геометрических размеров, отметок дна, устройства водоотвода, степени уплотнения грунтов.

В процессе приемки работ по планировке площадок и территорий следует удостовериться в том, что отметки и уклоны соответствуют проектным, нет переувлажненных участков и местных просадок грунта.

Принимая котлованы и траншеи, проверяют соответствие проекту их размеров, отметок, качества грунта в основании, правильность устройства креплений. После освидетельствования выполненных работ разрешается устраивать фундаменты, укладывать трубы и т. п.

Допускаемые отклонения на временные земляные сооружения приведены на рис.31 и 32.

Рис.31. Технологические схемы допустимых отклонений, мм выемок

Рис. Технологические схемы допустимых отклонений, мм столбчатых фундаментов

Систематически должно проверяться выполнение разработанных мероприятий по охране природы: снятие и перемещение в отвалы плодородного слоя почвы для последующего использования; защита буртов от эрозии, подтопления, загрязнения; выявление археологических и палеонтологических находок и принятие мер по их сохранению; надежное хранение горюче-смазочных и других материалов, способных негативно воздействовать на природу.

Схемы операционного контроля качества земляных работ

Разработка выемок (траншей) под конструкции

Состав операций и средства контроля

Этапы работ	Контролируемые операции	Контроль (метод, объем)	Документация
Подготовительные работы	Проверить:		Общий журнал работ
- выполнение вертикальной планировки поверхности строительной площадки (при необходимости);	Визуальный
- выноску разбивочных осей и надежность их закрепления;	Измерительный
- выполнение работ по отводу поверхностных и подземных вод с помощью временных или постоянных устройств (при необходимости).	Визуальный
Механизированная разработка грунта, зачистка дна котлована (траншеи)	Контролировать:		Общий журнал работ
- отклонения отметок дна выемок от проектных;	Измерительный, точки измерений устанавливаются случайным образом; на принимаемый участок 10 ÷ 20 измерений
- вид и характеристики вскрытого грунта естественных оснований под фундаменты и земляные сооружения;	Технический осмотр всей поверхности основания
- отклонения отметок дна выемок при окончательной разработке (доработке) от проектных;	Измерительный, по углам и центру котлована, на пересечениях осей зданий, в местах изменения отметок; не менее 10 измерений на принимаемый участок
- отклонения от проектного уклона дна траншей и других выемок с уклонами;	Измерительный, в местах поворотов, примыканий, расположения колодцев, но не реже чем через 50 м
- размеры выемок по дну;	Измерительный
- крутизну откосов.	То же
Приемка выполненных работ	Проверить:		Акт освидетельствования скрытых работ
- соответствие геометрических размеров котлована (траншеи) проектным;	Измерительный
- величину отметки и уклонов дна котлована (траншеи);	То же
- крутизну откосов котлована (траншеи);	- » -
- качество грунтов основания (при необходимости).	Технический осмотр всей поверхности основания
Контрольно-измерительный инструмент: нивелир, теодолит, рулетка, шаблон крутизны откосов.
Операционный контроль осуществляют: мастер (прораб), геодезист - в процессе работ. Приемочный контроль осуществляют: работники службы качества, мастер (прораб), геодезист, представители заказчика.
