ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ ИЗДЕЛИЯ

ОБРАБАТЫВАЮЩИЙ ЦЕНТР

WHtec 130

ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ ИЗДЕЛИЯ

ОБРАБАТЫВАЮЩИЙ

ЦЕНТР – WHtec 130

ПРЕЗЕНТАЦИЯ КОМПАНИИ

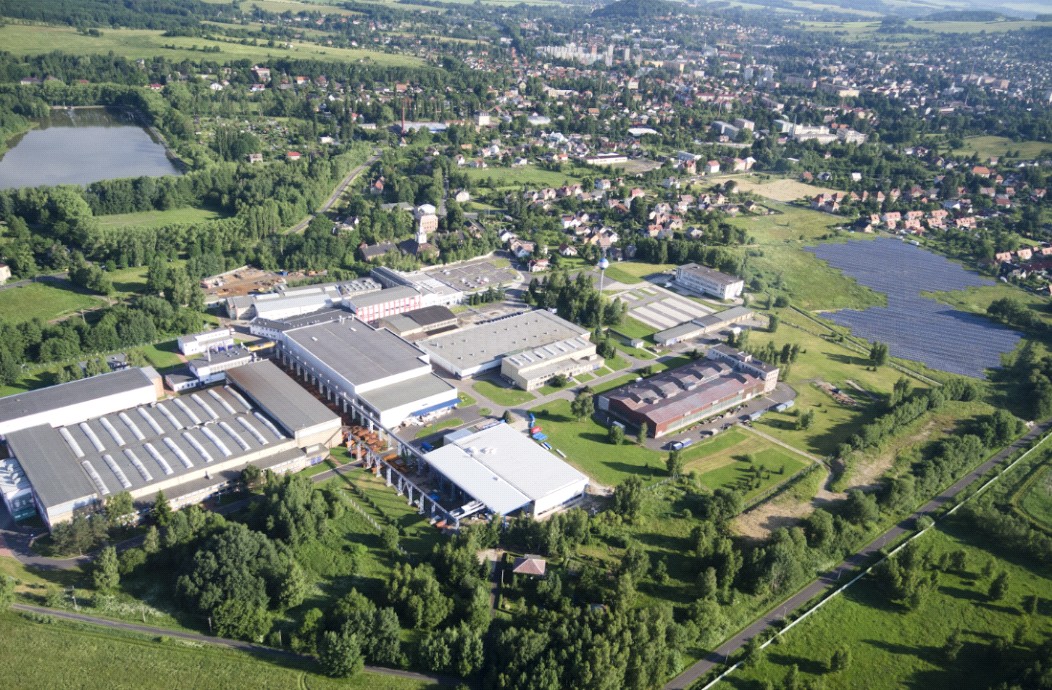

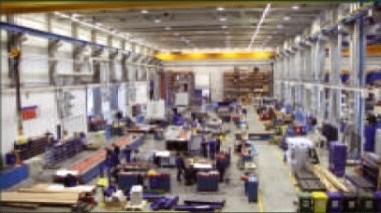

АО «ТОС ВАРНСДОРФ» с местонахождением в г. Варнсдорф (Чешская Республика) на протяжении многих лет занимается производством обрабатывающих станков. Компания была основана в 1903 году под названием «Strojнrny Arno Plauert», и сегодня является крупным машиностроительным предприятием, изделия которого известны во всем мире. Ведущий мировой машиностроительный завод, занимающийся разработкой, производством, продажей и сервисным обслуживанием обрабатывающих станков. Кроме того, компания предлагает множество дополнительных услуг и сопутствующих товаров. Компания располагает собственной командой конструкторов, которые работают над постоянным усовершенствованием станков, а также сильной производственной базой, благодаря которой компания сама же и производит станки.

СОДЕРЖАНИЕ:

1.        ХАРАКТЕРИСТИКА ИЗДЕЛИЯ        4

1.1        Обрабатывающий центр        5

1.2        Основная концепция станка        5

2.        ОСНОВНЫЕ ВАРИАНТЫ СТАНКА        6

2.1        Варианты в зависимости от держателя инструмента (шпиндельной или фрезерной головки)        6

2.2        Варианты в зависимости от держателя заготовки (стола или палеты)        7

2.3        Варианты в зависимости от проведения автоматической смены инструментов        7

2.4        Вариантное исполнение в зависимости от системы управления        7

3.        КОНСТРУКЦИОННОЕ ИСПОЛНЕНИЕ УЗЛОВ СТАНКА        8

3.1        Рама станка        8

3.1.1        Параметры - Колонна        8

3.1.2        Поворотные столы с перемещением        9

3.2        Шпиндельные бабка        9

3.2.1        Шпиндельная бабка с выдвижным шпинделем        10

3.2.2        Шпиндельная бабка с интегрированным невыдвижным электрошпинделем        10

3.2.3        Шпиндельная бабка с интегрированной фрезерной головкой HUI 50        11

3.2.4        Шпиндельная бабка с интегрированной 1- или двухосевой вилочной головкой с электрошпинделем HV/E-H        11

3.2.5        Шпиндельная бабка с интегрированной двухосевая фрезерная головка HOF 50        12

3.2.6        Шпиндельная бабка с интегрированной головка фрезерная HUF 50        12

3.2.7        Шпиндельная бабка с интегрированной фрезерной головкой HOI50        13

3.2.8        Шпиндельная бабка с интегрированной фрезерная головка HOIL 50        13

3.2.9        Шпиндельная бабка с интегрированной Фрезерная головка вилочного HV/2V        14

3.3        Направляющие передвижных групп        14

3.4        Приводы перемещения        15

3.4.1        Параметры – Подачи        15

3.5        Смазка станка        15

3.6        Управление станком        16

3.7        Системы управления        16

3.8        Измерения        16

3.9        Автоматическая смена инструменто        17

3.9.1        Параметры - Автоматическая смена инструментов (АСИ)        17

3.9.1.1        Выбор магазина        17

3.9.1.2        Технические данные для цепного магазина        17

3.9.1.3        Параметры остальных магазинов        17

3.10        Автоматическая замена палет        18

3.10.1        Параметры - Автоматическая замена палет        18

3.11        Энергетические источники и агрегаты        18

3.12        Капотирование станка        19

3.13        Элементы, обеспечивающие безопасность и защиту здоровъя        19

3.14        Остальные параметры        20

4.        ТОЧНОСТЬ И ИСПЫТАНИЯ СТАНКА        20

4.1        Геометрическая точность станка        20

4.2        Точность позиционирования групп станка        20

4.3        Рабочая точность станка        20

4.4        Остальные испытания при выходном контроле        20

5.        БЕЗОПАСНОСТЬ И ЭКСПЛУАТАЦИЯ СТАНКА        21

6.        ПОСТАВКА И ПРИЕМКА, ЭКСПЛУАТАЦИЯ СТАНКА        21

7.        УПАКОВКА, ТРАНСПОРТИРОВКА, СКЛАДИРОВАНИЕ        22

8.        ПРИНАДЛЕЖНОСТИ        22

8.1        Стандартные принадлежности        22

8.2        Специальные принадлежности        23

8.2.1        LD650 - Планшайба        23

8.2.2        HPR 50 - Вертикальная фрезерная головка        24

8.2.3        HUR 50 - Головка фрезерная универсальная ручная        25

8.2.4        HUI 50 - Универсальная фрезерная головка        26

8.2.5        HUF 50 - Головка фрезерная универсальная        27

8.2.6        HOF 50 - Двухосевая фрезерная головка ортогональная        28

8.2.7        HOIL 50 - Двухосевая фрезерная головка ортогональная        29

8.2.8        HOI 50 – Oртогональная двухосевая фрезерная        30

8.2.9        HV/V - Фрезерная головка        31

8.2.10        FX 300-04 - Ускорительная головка        32

8.2.11        CHZ 13 - Оборудование для  охлаждения инструментов        33

8.2.12        CHOV 13 - Оборудование для  охлаждения инструментов        33

8.2.13        Транспортировочная лента        34

8.2.14        Зажимный кубик        34

8.2.15        Зажимные угольники        35

8.3        Стойка осбых принадлежностей - Горизонтально-расточные станки с поворотным столом        37

8.4        Другое исполнение станка        39

9.        Список основных частей, приобретенных        39

9.1        Компоненты Станки WHtec 130        39

1.        ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

1.1        Обрабатывающий центр

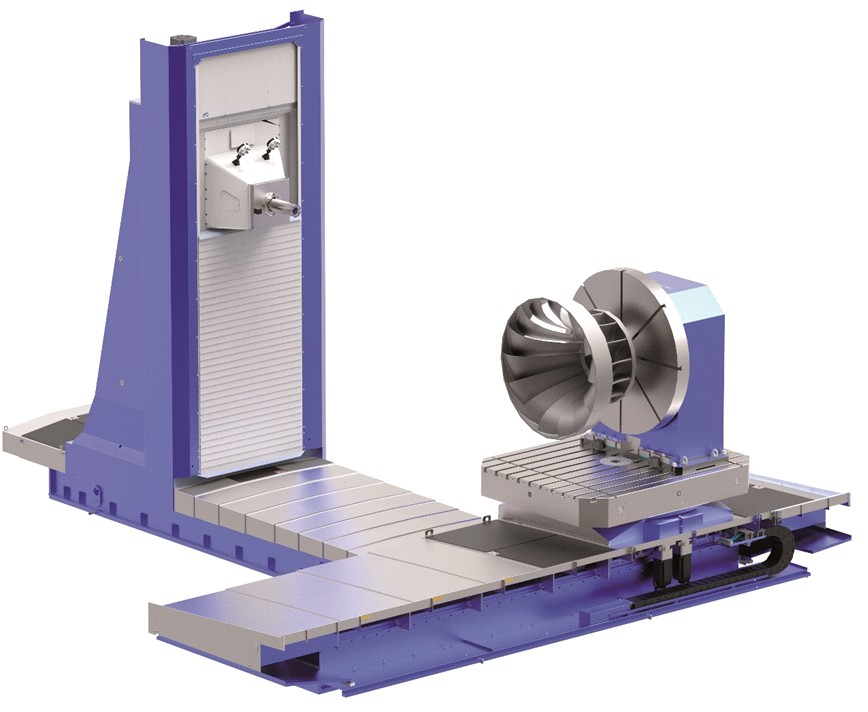

WHtec 130 самый крупный представитель новейшей серии обрабатывающих центров с общим названием WHtec из продукции АО «TOS VARNSDORF». Он представляет собой самый современный обрабатывающий станок для фрезерования, сверления и для применения сложных или специальных технологий.

Станок WHtec 130 в зависимости от диаметра шпинделя можно охарактеризовать как станок размера «130», предназначенный для комплексной обработки самых разнообразных относительно крупных заготовок коробчатой формы и плит весом до
20 т. При использовании фрезерных головок можно обрабатывать сложные по форме заготовки. После оснащения электрошпинделем станок отвечает условиям высокоскоростной обработки.

1.2        Основная концепция станка



       обрабатывающий центр WHtec 130 - закрытый фрезерно-расточный станок состоит из неподвижной станины в „T“ образной форме с поперечно переставным вращающимся столом или с палетой и продольно передвижной стойкой. Машина задумана как компактное целое, в которое также встраивается  стружечное хозяйство и циркуляция охлаждающей жидкости.

в основном исполнении станок имеет 5 полностью управляемых осей (X - поперечное перемещение стола, Y - вертикальное перемещение шпиндельной бабки, Z - продольное перемещение колонны, W - выдвижение шпинделя и B - вращение стола /два варианта в соответствии с пунктом 2.1/) и CNC управляемые обороты шпинделя с возможностью его углового позиционирования.
