Фамилия Имя

Урок 2 «Давление насыщенного пара. Влажность воздуха. Кипение жидкости.»

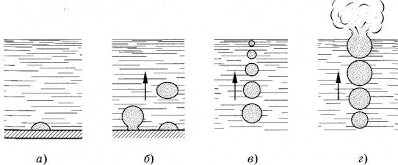

Опишите процесс кипения в соответствии с рисунком

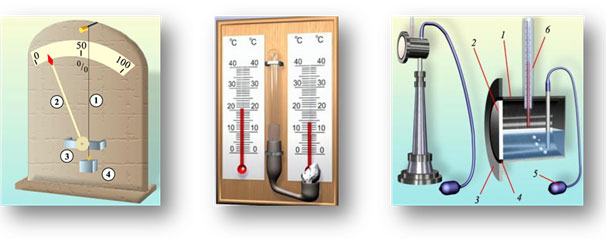

Назовите приборы. Какую физическую величину они измеряют. Опишите принцип действия.

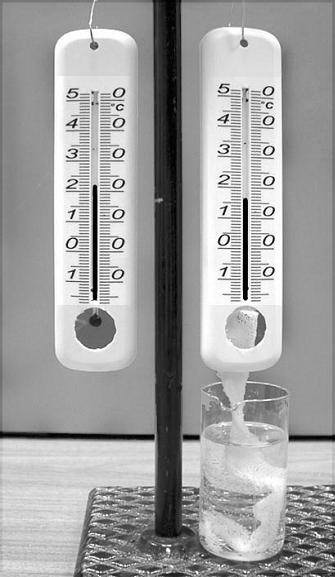

На ри­сун­ке пред­став­ле­ны два тер­мо­мет­ра, ис­поль­зу­е­мые для опре­де­ле­ния от­но­си­тель­ной влаж­но­сти воз­ду­ха с по­мо­щью пси­хро­мет­ри­че­ской таб­ли­цы, в ко­то­рой влаж­ность ука­за­на в про­цен­тах.

Пси­хро­мет­ри­че­ская таб­ли­ца пред­став­ле­на ниже

Б)

4. Прочитайте текст и выполните задание.

Росы точка, температура, при охлаждении до к-рой воздуха (или газа, близкого ему по св-вам) содержащийся в нем водяной пар становится насыщенным; при этой температуре парциальное давление в парогазовой смеси водяного пара pп соответствует давлению насыщенного пара pнас(pп=pнас). При достижении росы точки в парогазовой смеси и на предметах, с которыми она соприкасается, начинается конденсация пара, т. е. появляется роса.

Росы точка — одна из осн. характеристик влажности газов; м. б. вычислена с помощью диаграмм, напр. построенной для смеси воздуха с водяным паром... Из этой диаграммы следует, что при относит. влажности воздуха f=pп/pнас=100% росы точка совпадает с его фактич. температурой. Если f<100%, росы точка всегда ниже этой т-ры и тем ниже, чем меньше f. Напр., при т-ре воздуха15∘C и f, равной 100,80,60,40%, росы точка соотв. составляет 15,0; 11,6; 7,3; 1,5∘C. Знание росы точки позволяет посредством стандартных таблиц давления водяного пара в зависимости от т-ры найти f.

Росы точки для парогазовых смесей определяют непосредств. измерением температуры, при которой начинают образовываться капельки росы на искусственно охлаждаемой полированной поверхности, обтекаемой газовым потоком. Учитывая трудности, связанные с точным определением этой температуры, на практике за росы точку принимают среднее значение температур первого появления капелек конденсата при охлаждении и их исчезновения при нагревании. В качестве индикаторов росы точки используют два электрода, к которым подводится напряжение ок. 12 В. При уменьшении температуры газов ниже росы точки образуется пленка жидкости, резко уменьшающая фиксируемое сопротивление участка между электродами.

НЕ нашли? Не то? Что вы ищете?

Если в прогнозе погоды сказано, что температура воздуха +15∘C, а влажность воздуха составляет 95%, значит точка росы составляет:

114,2∘C212∘C31,5∘C40∘C

5. От­но­си­тель­ная влаж­ность воз­ду­ха в ци­лин­дре под порш­нем равна 60%. Воз­дух изо­тер­ми­че­ски сжали, умень­шив его объём в два раза. От­но­си­тель­ная влаж­ность воз­ду­ха стала

1) 120 %

2) 100 %

3) 60 %

4) 30 %

6. В со­су­де под порш­нем на­хо­дит­ся не­на­сы­щен­ный пар. Его можно пе­ре­ве­сти в на­сы­щен­ный,

1) изо­бар­но по­вы­шая тем­пе­ра­ту­ру

2) до­бав­ляя в сосуд дру­гой газ

3) уве­ли­чи­вая объем пара

4) умень­шая объем пара

7. Ка­ко­ва от­но­си­тель­ная влаж­ность воз­ду­ха при тем­пе­ра­ту­ре , если точка росы Дав­ле­ние на­сы­щен­но­го во­дя­но­го пара при равно 2,33 кПа, а при — 1,40 кПа. Ответ вы­ра­зи­те в про­цен­тах и округ­ли­те до целых.

1) 60%

2) 50%

3) 40%

4) 75%

8. На ри­сун­ке изоб­ра­же­ны: пунк­тир­ной ли­ни­ей — гра­фик за­ви­си­мо­сти дав­ле­ния на­сы­щен­ных паров воды от тем­пе­ра­ту­ры , и сплош­ной ли­ни­ей — про­цесс 1-2 из­ме­не­ния пар­ци­аль­но­го дав­ле­ния паров воды. По мере та­ко­го из­ме­не­ния пар­ци­аль­но­го дав­ле­ния паров воды аб­со­лют­ная влаж­ность воз­ду­ха

1) уве­ли­чи­ва­ет­ся

2) умень­ша­ет­ся

3) не из­ме­ня­ет­ся

4) может как уве­ли­чи­вать­ся, так и умень­шать­ся

9. От­но­си­тель­ная влаж­ность воз­ду­ха в за­кры­том со­су­де с порш­нем равна 40%. Опре­де­ли­те от­но­си­тель­ную влаж­ность, если объём со­су­да за счёт дви­же­ния порш­ня при не­из­мен­ной тем­пе­ра­ту­ре умень­шить в 3 раза.
