Проверка на холостом ходу.

Подключение к сети, подачу рабочего напряжения на смонтированные цепи и опробование оборудования на холостом ходу осуществляют следующим образом. Осматривают смонтированную электроустановку, снимают закоротки и временные заземления в первичных цепях. Проверяют, чтобы вторичные цепи трансформаторов тока, от которых не питаются вторичные устройства, не требующиеся при пусковом опробовании, были закорочены и не было разрыва в цепях тока, которые должны быть подключены к приборам и реле. Снимают монтажный персонал строителей и других лиц, не участвующих в опробовании, со всех участков смонтированной установки, на которую должно быть подано напряжение. Ограждают соответствующие участки, вывешивают предупреждающие плакаты и выполняют другие технические и организационные мероприятия по технике безопасности.
Напряжение на смонтированную электроустановку при пусковом опробовании подают обычно через шиносоединительный или секционный выключатель с минимальной уставкой по времени и силе тока на всех защитах этого выключателя. Сначала напряжение подают на соответствующие участки вновь смонтированных распределительных устройств, следят за поведением изоляции под рабочим напряжением и проверяют наличие напряжения во вторичных цепях трансформаторов напряжения.
В отдельных случаях при напряжении распределительных устройств выше 35 кВ целесообразно проверить распределение напряжения на элементах подвесных и опорных изоляторов. Эти данные будут служить исходным материалом для эксплуатационного персонала при дальнейших испытаниях изоляторов. Измерение выполняют специальной измерительной штангой с искровым вольтметром в виде шарового разрядника. Убедившись в нормальной работе соответствующих участков распределительного устройства под рабочим напряжением, приступают к поочередному опробованию оборудования, относящегося к этим участкам распределительного устройства (трансформаторов, электродвигателей и др.).

Наладка вентильных разрядников.

Монтаж вентильных разрядников производится в соответствии с инструкциями заводов-изготовителей, причем каждая фаза разрядника комплектуется из элементов, подобранных на заводе.

Вентильные разрядники серии РВП на напряжения 3, 6 и 10 кВ изготавливаются в одноэлементном исполнении (см. рис. 8). Их монтаж на опорах и в распределительных устройствах открытого и закрытого типов осуществляется посредством хомута 1 болтами. До модернизации (1960 г.) они снабжались петлей, укрепленной в верхней части, за которую могли подвешиваться.
Разрядники серии РВП устанавливаются в вертикальном положении по отвесу. Присоединение разрядника к токоведущим проводам производится через пластину 2 и выполняется с помощью разъединителей, специальных захватов или глухими зажимами. Заземление разрядников осуществляется заземляющим спуском 3.

Таблица 13

Разрядник	допустимое напряжение разрядника, кВ	Число и тип элементов	Число единичных промежутков в разряднике	Высота разрядника, мм	Масса разрядника, кг
РВС-15	19(21)	1ХРВС-15	16	725(670)	43(52)
РВС-20	25(25)	1ХРВС-20	20	885(820)	51 (60)
РВС-30	24	-	24	865
РВС-38	33,3	-	32	970
РВС-35	40,5(42)	1ХРВС-35 (2ХРВС-15)	32	1210(1320)	65(90)
РВС-60	70	2ХРВС-20+1ХРВС-15	56	2265	125
РВС-110	110(96)	ЗХРВС-ЗЗ (4ХРВС-30)	96	3050(3195)	150(170)
РВС-110	126(132)	2ХРВС-20+4ХРВС-15	104	3160	400
РВС-150	138	3XPBC-38+2XPBC-15	128	3360	380
РВС-154	144	4ХРВС-30+2ХРВС-15 (6ХРВС-30)	128 (144)	(5000)	(420)
РВС-220	200(192)	6ХРВС-33 (8ХРВС-30)	192(192)	6192(6545)	470(520)

Примечание. В скобках даны соответствующие параметры разрядников, выпущенных до. 1960 г.

Разрядники серии РВС на напряжения 15, 20 и 35 кВ состоят из одного элемента, а на более высокие напряжения комплектуются из стандартных рабочих элементов на 15, 20 и 33 кВ. Типовая комплектация разрядников серии РВС указана в табл. 13. Все элементы разрядников взаимозаменяемы, но при комплектации разрядников на высшие классы напряжения, когда одну фазу приходится собирать из нескольких элементов, их нужно подбирать так, чтобы они все относились к одной группе.
Завод-изготовитель все элементы разрядников серии РВС разбивает по величине шунтирующих резисторов искровых промежутков на шесть групп, как указано в табл. 14. Каждая фаза, собранная из элементов, относящихся к одной группе, будет иметь равномерное распределение приложенного напряжения по искровым промежуткам в момент их пробоя и гашения дуги, чем обеспечивается стабилизация характеристик разрядника, Величина шунтирующих резисторов на заводе-изготовителе измеряется мегомметром МС-06 напряжением 2 500 В и краской записывается на диске верхнего фланца разрядника.
Таблица 14

Группа		Сопротивление разрядника, МОм	Группа	Разрядник	Сопротивление разрядника, МОм
Разрядник	не менее	не бо - лее	не менее	не более
1	РВС-15	160	215	4	РВС-15	386	515
	РВС-20	240	315		РВС-20	556	785
	РВС-33	480	615		РВС-33	1100	1450
2	РВС-15	216	285	5	РВС-15	516	675
	РВС-20	316	415		РВС-20	786	965
	РВС-33	616	810		РВС-33	1450	1850
3	РВС-15	286	385	6	РВС-15	675	885
	РВС-20	416	555		РВС-20	966	1265
	РВС-33	811	1100		РВС-33	1850	2450

Монтаж одноэлементных разрядников серии РВС (рис. 38,а) осуществляется на треугольном чугунном основании (рис. 38,6) при помощи фарфоровых втулок, которые изолируют разрядник от земли. Это позволяет контролировать работу разрядника счетчиком срабатывания, включенным в рассечку между разрядником и «землей», и отсоединять разрядник от земли при его профилактических испытаниях.

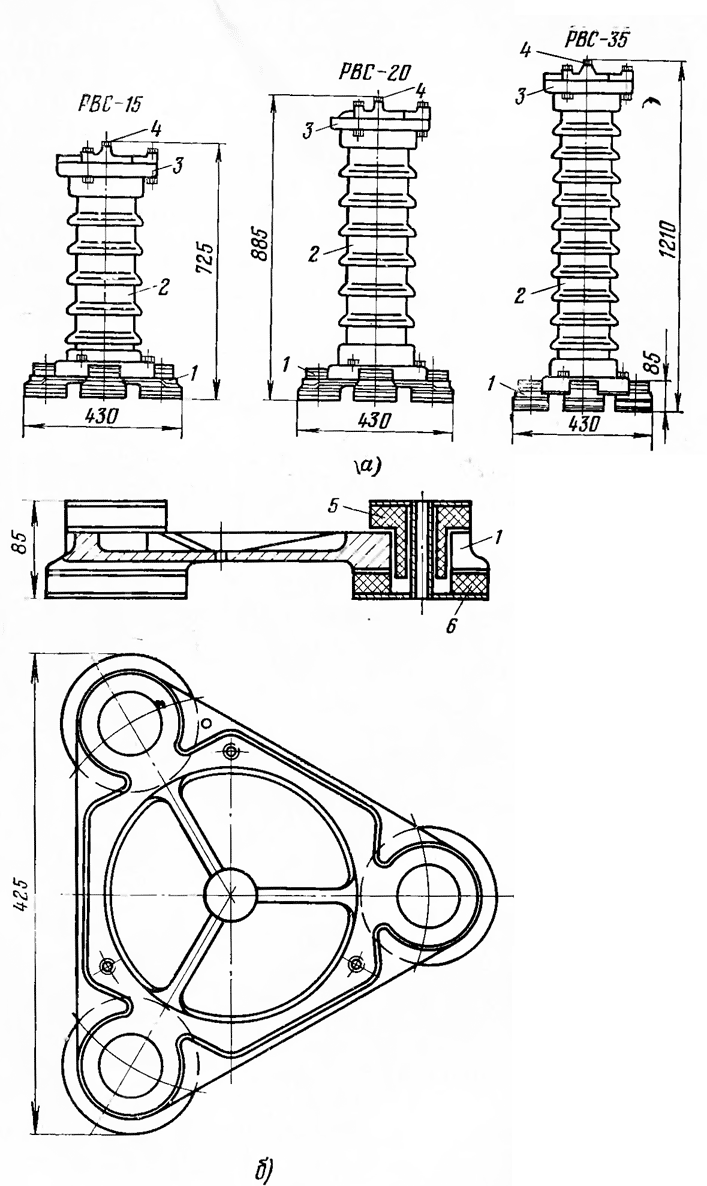

Рис. 38. Вентильные разрядники серии РВС на 15, 20 и 35 кВ.
а — общий вид; б — основание; 1 — основание; 2 — фарфоровая покрышка; 3 — крышка с контактным болтом; 4 — болт для присоединения провода; 5 — фарфоровая втулка; Б — фарфоровое кольцо.

Разрядники РВС-60. и РВС-110, состоящие из трех элементов РВС-33, монтируются в одну колонну (рис. 39,а), устанавливаемую на специальном основании (рис. 39,6). К верхнему фланцу разрядника РВС-110 крепится экран. К горизонтальной площадке фундамента четырьмя анкерными болтами крепится четырехугольное чугунное основание, на котором устанавливается колонна разрядника. При установке одного элемента на другой следует найти такое положение верхнего элемента, при котором установленные элементы меньше отклоняются от вертикали. Оставшиеся небольшие отклонения от вертикали устраняются при помощи подкладки металлических шайб, а образовавшиеся при этом щели должны быть зашпаклеваны и закрашены.
Вентильные разрядники РВС-220, РВС-150 и РВС-110 для сети с изолированной нейтралью до 1966 г. монтировались в виде одноколонковых конструкций с тремя изолирующими оттяжками, установленными на шарнирной раме разрядника.

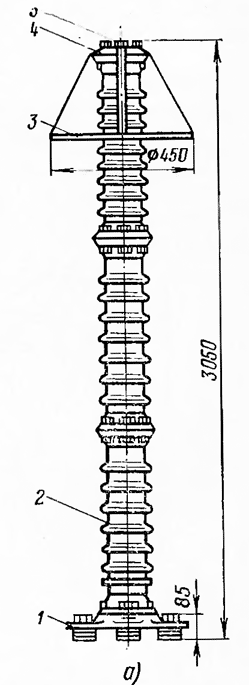

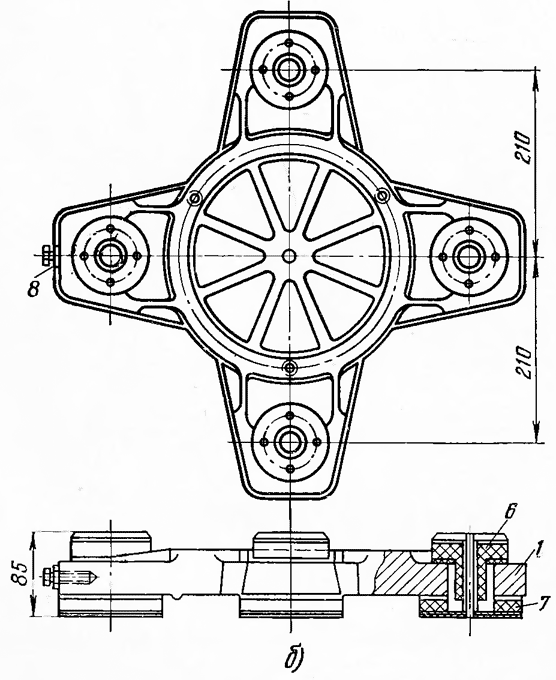

Рис. 39. Вентильный разрядник РВС-110 для сети с заземленной нейтралью. I — чугунное основание; 2 — элемент РВС-33; 3 — экранирующее кольцо; 4— крышка; 5 — болт для присоединения провода; 6 — фарфоровая втулка; 7 — фарфоровое кольцо; 8 — болт для подсоединения заземления.

На рис. 40,а показан общий вид вентильного разрядника РВС-220, скомплектованного из шести элементов РВС-33. Он смонтирован на специальном основании 1 (опорная рама), представляющем собой трехлучевую звезду с плитой в центре, закрепленном на фундаменте. На пяту нижней плиты 2 (рис. 40,6) разрядник опирается подпятником плиты 4. На время монтажа верхняя и нижняя плиты жестко скрепляются болтами 5. На верхней плите 4 монтируется специальное четырехугольное чугунное основание 6 (рис. 40,а), на котором устанавливается колонна из рабочих элементов 7. Ввиду большой высоты колонны элементов их крепление на основании 1 осуществляется изолирующими оттяжками 8, состоявшими до 1965 г. из изоляторов СП-35 (4 шт.). Эти изоляторы разрушались и поэтому были заменены изоляторами СП-110 (2 шт.). Оттяжки располагаются под углом 120° друг к другу. После окончания монтажа болты 5 убираются и вертикальное положение разрядника устанавливается натяжным устройством 9; указатели всех трех натяжных устройств при этом должны занимать одинаковое среднее положение.
