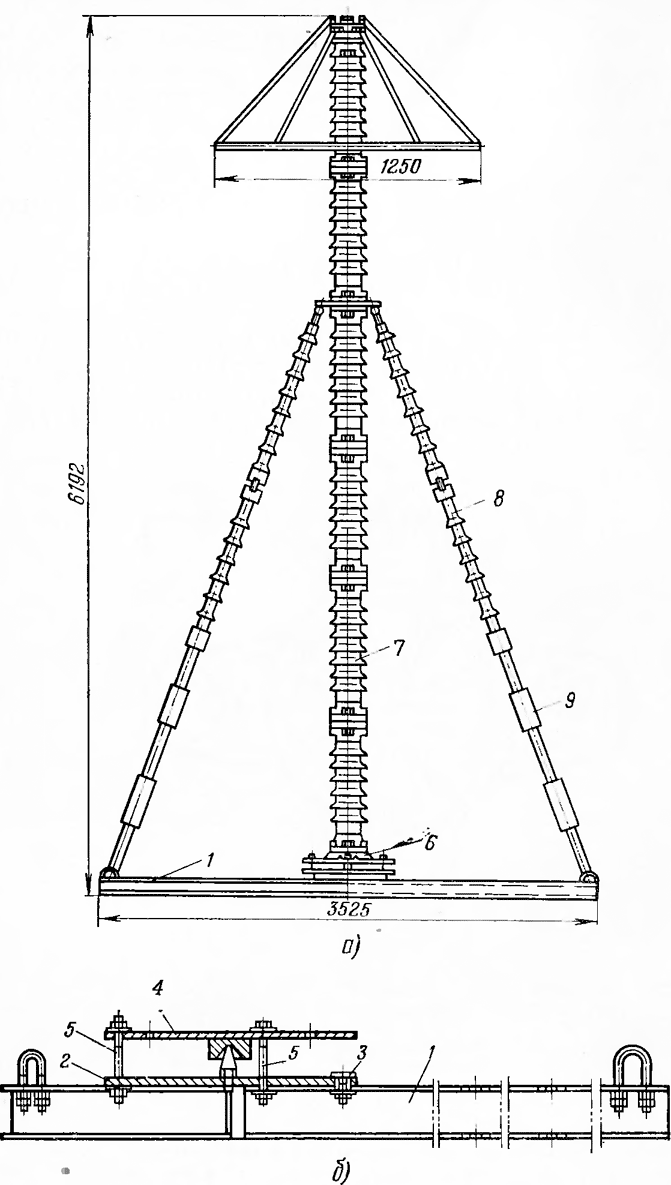

Рис. 40. Вентильный разрядник типа РВС-220.
После случаев повреждения разрядников, установленных, как показано на рис. 40,а, был предложен новый способ их установки. С 1966 г. вентильные разрядники РВС-220, РВС-150 и РВС-110 для сети с изолированной нейтралью стали монтироваться с расположением каждой фазы в виде двух колонн элементов РВС-33 (1) (рис. 41), из которых одна устанавливается на плите основания, а вторая —на опорном изоляторе 2 типа ОНС-110-500 (АКО-110). Обе колонны соединяются последовательной шинкой 3. Такая конструкция установки разрядников РВС-220 позволила снизить общую высоту с 6192 до 4020 мм.

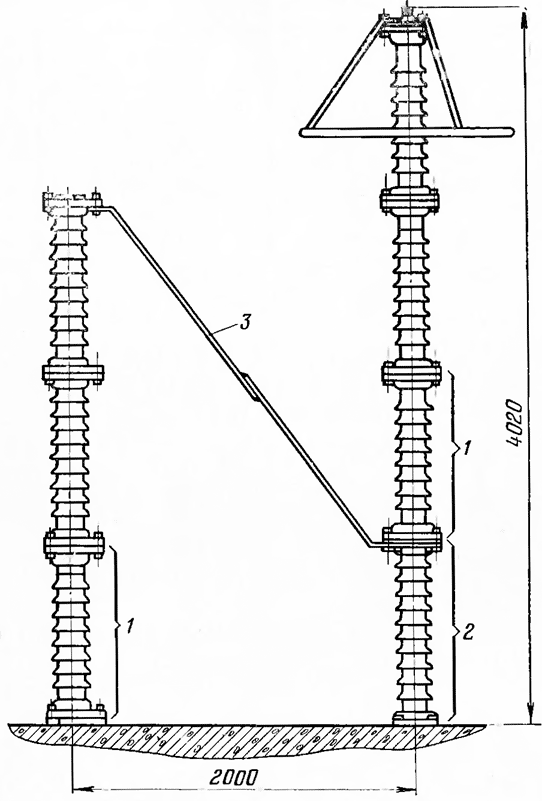

Рис. 41. Разрядник РВС-220 двухколонкового исполнения.
Снижение высоты разрядников уменьшило их «парусность», увеличило механическую устойчивость и упростило их обслуживание в эксплуатации.

Таблица 15

Разрядник	Наибольшее допустимое напряжение, кВ	Число элементов и тип	Высота разряд-
РВМ-15	19	1ХРВМ-15	415
РВМ-20	25	1ХРВМ-20	870
РВМ-35	40,5	2ХРВМ-15	1385
РВМГ-33	33,3—36
РВМГ-110	100	ЗХРВМГ-ЗЗ	3250
РВМГ-150	138	4ХРВМГ-33	4300
РВМГ-220	200	6ХРВМГ-33	6500
РВМГ-330	290	8ХРВМГ-33	6520
РВМГ-500	420	12ХРВМГ-33	6560

Вентильные разрядники серии РВВМ на напряжения 3, 6 и 10 кВ выпускались в виде одноэлементной конструкции, основанием которой служила четырехугольная чугунная подставка вентильных разрядников типа РВС-110.
Вентильные разрядники серии РВМ выпускаются на напряжения 3—35 кВ, а серии РВМГ — на напряжения 110—500 кВ. Разрядники на напряжения 3, 6, 10, 15 и 20 кВ выпускаются в виде одноэлементных конструкций, а на более высокие напряжения комплектуются из отдельных элементов. Разрядники РВМ-35 комплектуются из двух элементов РВМ-15.
Разрядники на напряжения 110—500 кВ с 1964 до 1966 г. комплектовались из стандартных элементов, изображенных на рис. 24.
Разрядники РВМГ-110 комплектовались из трех элементов и устанавливались в виде одной колонны. Разрядники РВМГ-150 и РВМГ-220 комплектовались соответственно из четырех и шести элементов и устанавливались в две колонны. Одна колонна устанавливалась на изолированной плите основания, вторая — - на опорном изоляторе ПИОН-110. Обе колонны включались последовательно жесткой шиной.
Разрядники типов РВМГ-330 и РВМГ-500 комплектовались соответственно из 8 и 12 рабочих элементов, которые подвешивались к трем колоннам изоляторов типа К. О-400, вверху, в середине и внизу связанных стальными рамами треугольной формы. На рис. 42 показан общий вид вентильного разрядника РВМГ-500.
В 1966 г. вентильные разрядники серии РВМГ были модернизированы; разработан был рабочий элемент РВМГ-33 (см. рис. 26) и разрядники на напряжения 110—500 кВ стали комплектоваться с применением этого элемента.
Стандартная комплектовка разрядников серий РВМ и РВМГ приведена в табл. 15.
Рабочий элемент разрядника РВМГ-33 самостоятельного применения не имеет, но входит по все разрядники напряжением 110—500 кВ.
Модернизированные разрядники РВМГ-110, РВМГ-150 и РВМГ-220 монтируются в одну колонну. У разрядников РВМГ-220 (рис. 43) нижние два элемента имеют повышенную механическую прочность. Их покрышки выполнены из высокопрочного фарфора, а фланцы снабжены ребрами жесткости.
Разрядники типа РВМГ-330 монтируется в виде двух - колонковой конструкции (рис. 44), в которой три рабочих элемента устанавливаются на изолирующем основании и крепятся к фундаменту, а пять рабочих элементов устанавливаются на опорном изоляторе ПИОН-110. Покрышка этого изолятора и нижнего рабочего элемента, устанавливаемого на изоляторе, имеют повышенную механическую прочность.
С 1972 г. выпускается вентильный разрядник РВМГ-500, состоящий из четырех новых рабочих элементов с зигзагообразным расположением искровых промежутков и последовательного резистора, монтируемых в одну колонну. Он имеет общую высоту 5,5 м.
Разрядник РВМГ-750 состоит из 25 однотипных рабочих элементов, подвешенных по спирали на опорной конструкции из стержневых изоляторов. Искровые промежутки разрядника выполнены с вращающейся дугой, а нелинейный последовательный резистор — из тервита.

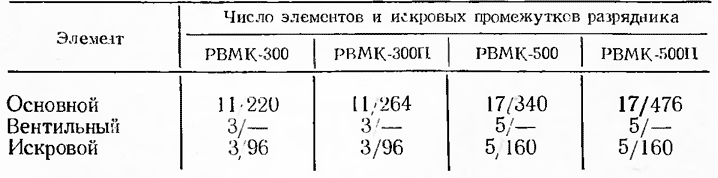

Комбинированные разрядники серии РВМК на напряжения 330 и 500 кВ как ранее выпускавшиеся, так и модернизированные комплектуются из одинакового количества рабочих элементов (табл. 16).
Таблица 16



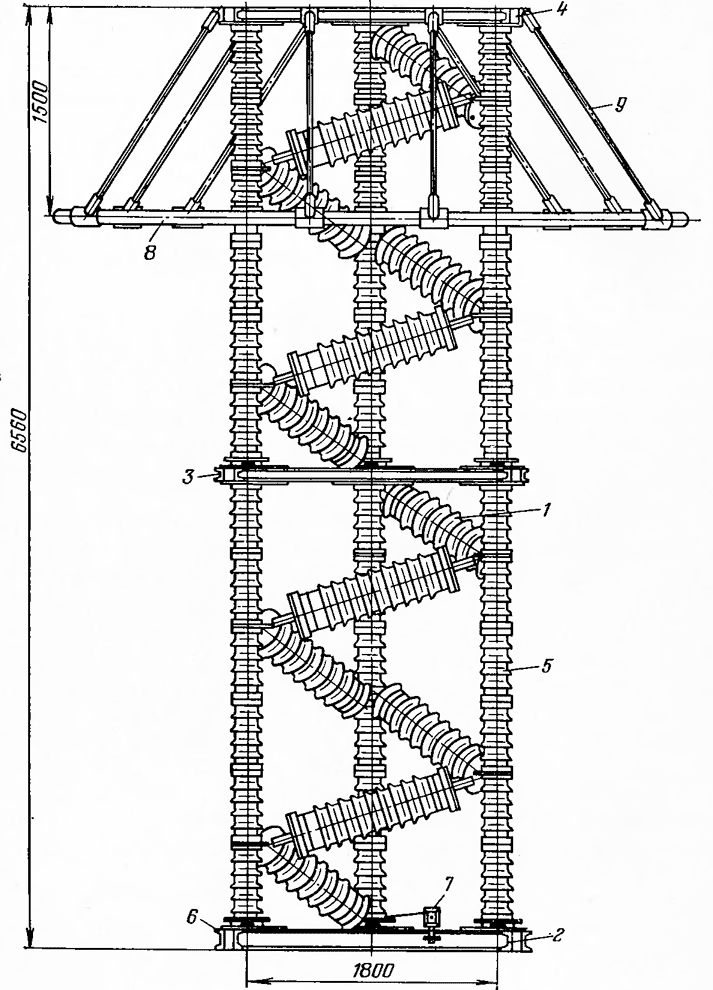

Рис. 42. Разрядник РВМГ-500.
1 — рабочий элемент; 2— рама нижняя: 3 — рама средняя; 4 — рама верхняя: 5 — изолятор КО-400; 6 — плита шарнирная; 7 — регистратор срабатывания; 8 — кольцо экранное; 9 — труба.

Рис. 43. Общий вид модернизированного разрядника РВМГ-220. 1 — рабочий элемент с покрышкой повышенной механической прочности; 2 — рабочий элемент; 3 — плита основания; 4 — кольцо изолирующее: 5 — трубка изолирующая; 6 — болт М-20 фундаментный; 7 — болт для присоединения регистратора; 5 — экран; 9 — болт для присоединения разрядника.

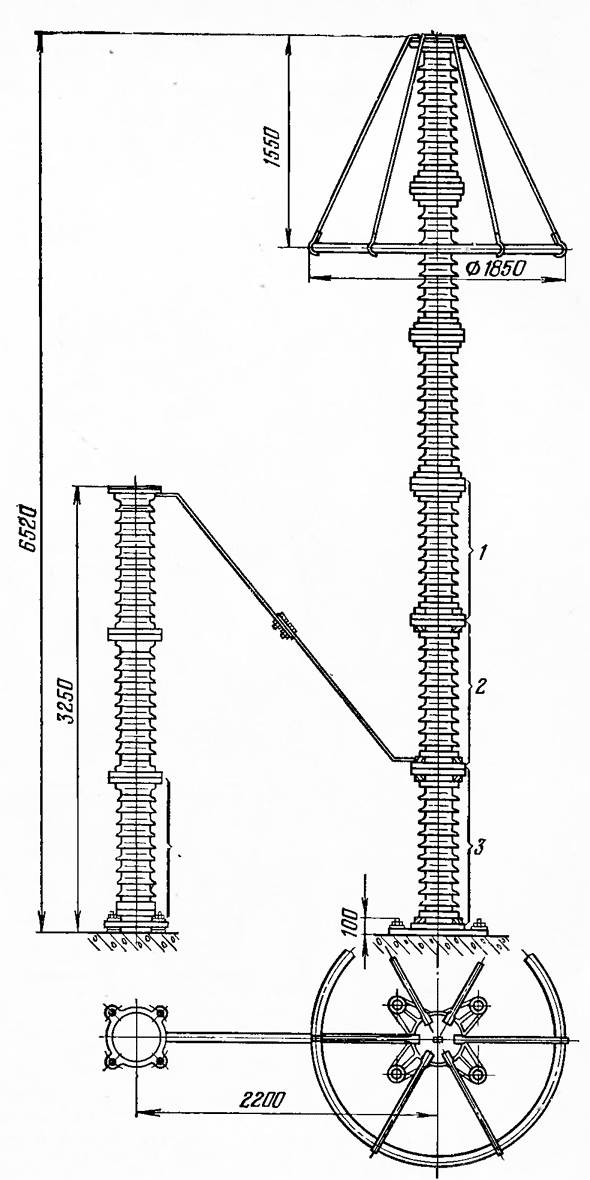

Рис. 44. Общий вид модернизированного разрядника РВМГ-330.
1 — рабочий элемент разрядника обычной механической прочности; 2 — рабочий элемент разрядника повышенной механической прочности; S — опорный изолятор.

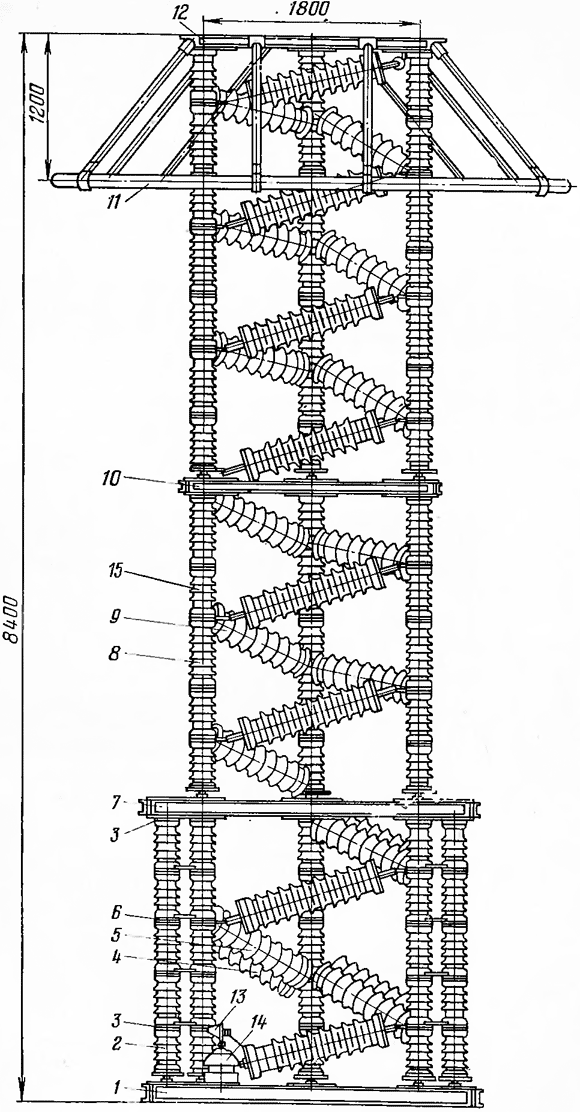

Рис. 45. Общий вид модернизированного разрядника РВМК-500П.
1 — рама нижняя большая; 2 — изолятор типа КО-20С-У; 3 — плита; 4 — элемент вентильный; 5 —элемент искровой; 6 — плита; 7 — рама промежуточная большая; 8 — изолятор типа КО-35С-У; 9 — элемент основной; 10 — рама промежуточная малая; —кольцо экранное; 12— рама верхняя; 13 — регистратор срабатывания; 14 — имитатор; 15 — изолятор типа КО-15С.
На рис. 45 показан общий вид комбинированного разрядника РВМК-500П. Опорная конструкция разрядника разделена на три этажа. Первый (нижний) этаж монтируется из сдвоенных колонн опорных изоляторов типа Д0-220-У. Монтаж второго и третьего этажей выполняется из изоляторов типов КО-35С-У и К. О-15С. В первом этаже по винтовой линии расположены параллельно пять вентильных и пять искровых элементов, которые соединены перемычками: каждый искровой элемент соединен с соответствующим вентильным элементом. Во втором и третьем этажах расположены также по винтовой линии основные рабочие элементы. Провод фазы линии высокого напряжения присоединяется к контактному выводу, укрепленному в любом месте экранного кольца, а заземляющий проводник через имитатор и регистратор срабатывания — к болту, находящемуся на нижней опорной раме.
Вентильный разрядник РВМК-750 состоит из пяти однотипных элементов, смонтированных в одну, свободно стоящую колонну. Общая высота разрядника равна 11,2 м. Разрядник снабжен экраном.
Вентильные разрядники серии РВТ на напряжения 3, 6 и 10 кВ выполняются в виде одноэлементной конструкции, а на более высокие напряжения комплектуются из типовых элементов: на напряжение 110 кВ— один элемент, на 220 кВ —два, на 330 кВ — три и на 500 кВ — четыре элемента. Внешний вид их и габариты показаны на рис. 46. Для разрядника на номинальное напряжение 150 кВ применяется один специальный элемент. Разрядники на все напряжения монтируются в виде свободно стоящей колонны.
Вентильные разрядники серии РВРД комплектуются и монтируются аналогично разрядникам серии РВТ.
По окончании монтажа разрядники всех серий перед включением под рабочее напряжение подвергаются профилактическим испытаниям.

Т.11 Наладка сухих реакторов. Общие сведения. Методика проведения наладочных и испытательных работ.

Наладка опорных изоляторов. Общие сведения. Методика проведения наладочных и испытательных работ. Наладка разъединителей. Общие сведения. Методика проведения наладочных и испытательных работ. Наладка выключателей нагрузки. Общие сведения. Методика проведения наладочных и испытательных работ. Наладка высоковольтных предохранителей. Общие сведения. Методика проведения наладочных и испытательных работ.

В соответствии с требованиями гл. 15 Норм у сухих реакторов при оценке их состояния производится проверка правильности их установки, измерение сопротивления изоляции обмоток и испытание их повышенным напряжением.
Правильность установки проверяется по обозначениям, которые выносятся в паспорт реакторов заводом: У — ступенчатое расположение; Н— нижняя фаза при вертикальном расположении их; С — средняя фаза при вертикальном расположении фаз; В — верхняя фаза при вертикальном расположении фаз; Г — горизонтальное расположение.
При вертикальной установке реакторов обращается внимание на то, чтобы витки были направлены таким образом, чтобы ток в средней фазе был противоположен току в верхней и нижней фазах. Измерение сопротивления изоляции производится мегаомметром 1000—2500 В относительно крепежных болтов и фланцев всех опорных изоляторов, на которых установлены колонки реактора. Сопротивление должно быть не менее 0,5 МОм, в противном случае колонки высушиваются, покрываются лаком и после этого вновь подвергаются проверке мегаомметром.
При удовлетворительных результатах проверки изоляция испытывается повышенным напряжением переменного тока в течение 1 мин. Значения испытательных напряжений аналогичны приведенным выше для изоляторов и вводов. Реактор считается выдержавшим испытание, если во время его проведения не наблюдалось каких-либо разрядов и отсутствовали местные нагревы.
Кроме перечисленных производится визуальная проверка наличия заземлений нижних фланцев всех опорных изоляторов реактора.
