После подготовки подмакетника приступают к изготовлению макета объекта.

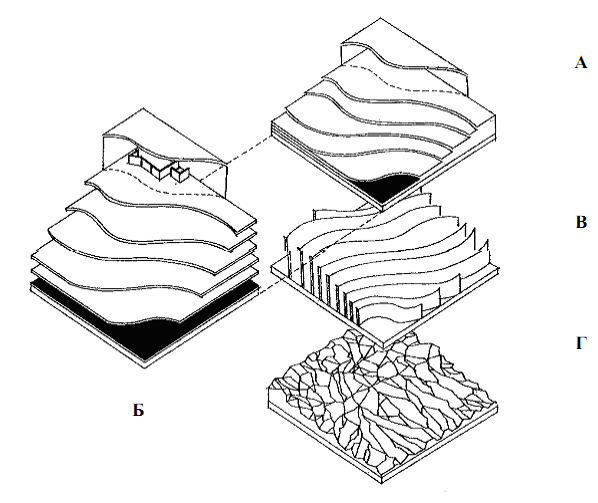

Рисунок 2.38 – Приемы изготовления рельефа местности:

А – пластичный, Б – платсичный с зазорами, В – полоски по рельефу,

Г – с мятой бумагой

Прежде всего следует сказать, что качество макета и эффективность сборки тем выше, чем проще очертания его составных элементов. Если объект макетирования не поддается членению на легко выполнимые геометрически правильные элементы, следует найти способ упрощения или стилизации композиционного и конструктивного построения объекта. Если такое предполагаемое упрощение нежелательно или невозможно, следует выбрать другой макетный материал (пластилин, гипс, дерево) и соответственно другой способ макетирования.

Бумажный макет выполняется составным, поскольку из одного листа невозможно получить сочетание нескольких поверхностей, поэтому фрагменты макета выклеиваются по отдельности, после чего собираются и склеиваются. Пример разложения сложной формы на ряд составных фрагментов показан на рис. 2.39 и 2.40, при этом каждый элемент может быть выполнен из одной выкройки без клея. Такой подход позволяет сократить количество клеевых швов, обеспечивая большую прочность и сокращая время сборки. Примеры изготовления отдельных элементов простой геометрической формы.

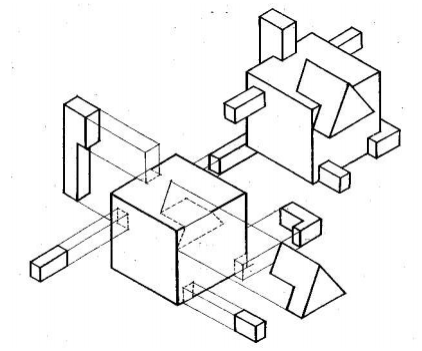

Рисунок 2.39 – Разложение сложной формы на простые

Рисунок 2.40 – Разложение макета на простые составляющие

Остекление оконных проемов может условно не показываться или имитироваться различными материалами (прозрачные и непрозрачные полимерные пленки, тонированная бумага и т. п.). В первом случае изготавливаются в макете только оконные проемы, оконные переплеты, рамы и другие детали, за исключением поверхности самого стекла. Имитация остекленных поверхностей выполняется в тех случаях, когда следует выявить объем почти сплошь остекленного здания. Для этого для изготовления решетчатых пространственных конструкций и ферм используются решетки из предварительно натянутых по форме рам, ниток или тонких веревок, обмазанных клеем ЇПВА (рис. 2.41).

Сборка и склеивание макета из готовых составных элементов является завершающим этапом работы, но чаще осуществляется параллельно с изготовлением отдельных элементов по мере их готовности. Это позволяет своевременно устанавливать и исправлять неудачные конструктивные и композиционные решения.  В обоих случаях последовательность сборки элементов макета на подмакетнике одинакова.

Первоначально монтируются несущие элементы, играющие главную конструктивную роль: стены, колонны и т. п. Затем монтируются перекрытия, крыши и лестничные марши. После склеивания коробки здания приклеиваются различные детали: наличники, пояса, фронтоны, козырьки т. п.

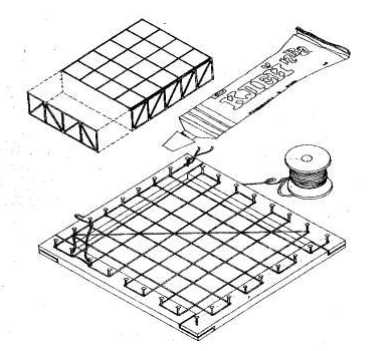

Рисунок 2.41 – Изготовление пространственных элементов макета

В случаях, когда бумажные или картонные макеты или их элементы обнаруживают прогибы поверхности, их рекомендуется усиливать с внутренних невидимых сторон приклеенными на ребро полосками бумаги или картона – ребрами жесткости. Если введение усилений не дает требуемого результата или же конструкция получается неоправданно сложной, целесообразно придумать новое конструктивное решение.

3 ПРАКТИЧЕСКИЕ ЗАДАНИЯ ПО МАКЕТИРОВАНИЮ

3.1. Изготовление плоских разрезных структур

Задание 3.1.1  - Выполнить макеты рельефа из простых геометрических фигур по предложенному рисунку.

Цель задания: овладеть приемами выполнения слоевой аппликации из плоских разрезных структур.

Методические указания: макеты рельефной поверхности обычно выполняются в технике слоевой аппликации. Отдельные элементы рельефа, в виде плоских пластин (разрезных структур) различной конфигурации, накладываются и приклеиваются друг к другу в определенном порядке. Предлагаемые к выполнению макеты (8 штук) выполняются по одной схеме, но с различными вариантами проработки рельефа поверхности, передающего пространственную очередность расположения плоских элементов. В макетах 5, 6, 7 и 8 симметричное членение поверхности в рельефе представляет собой асимметричную композицию. Высота рельефа определяется толщиной бумаги или тонкого картона.

Последовательность выполнения задания:

1. Внимательно изучить чертеж и восемь схем решения рельефной поверхности (рис. 3.1).

2. Вырезать из бумаги или тонкого картона основания макетов – восемь прямоугольников размером 45х70 мм.

3. Рассчитать ширину каждого элемента рельефа, исходя из условий предлагаемого варианта, и вырезать их из листа бумаги или тонкого картона.

4. Разместить каждый элемент рельефа в заданной последовательности на основание макета, проверить качество макета.

5. Склеить элементы рельефа между собой и основанием макета.

6. Оформить работу.

Самостоятельная работа:

1. Самостоятельно разработать и выполнить макет рельефа. Членение поверхности может быть вертикальным, горизонтальным или наклонным и иметь метро-ритмический порядок.

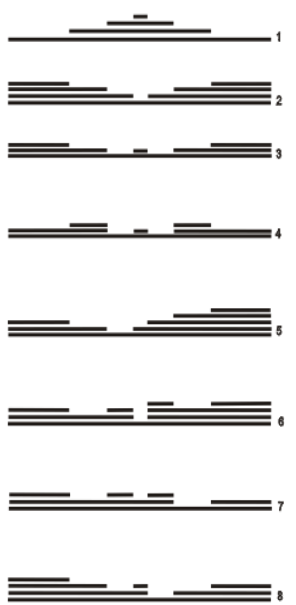

Рисунок 3.1 – Чертеж макета рельефной поверхности

Задание 3.1.2 - Выполнить шрифтовую композицию в макете.

Цель задания: Освоить приемы выполнения макета из сложных по конфигурации разрезных структур.

Методические указания: Выполнение шрифтовых композиций приемами макетирования позволяет воспринимать буквы (знаки), как элементы объемно-пространственной композиции. Среди множества способов использования шрифта в макете можно выделить наиболее простой: прием «слоевой аппликации». Такой способ рельефного (многослойного) решения знаков позволяет создавать оригинальные и выразительные по своей пластике шрифтовые композиции.

Задание предусматривает выполнение своих инициалов в технике слоевой аппликации (рис. 3.2). Перед выполнением задания необходимо выбрать тип шрифта и продумать его макетное исполнение.

Эскизные разработки рельефно-пластического решения знаков позволяют выполнить чистовой макет на достаточно высоком уровне. Контуры слоев композиции выполняются на основе ритмических членений с сохранением единого стилевого решения. Каждый последующий слой изменяет пластику контура знака, все больше и больше сглаживая его. Макет шрифтовой композиции желательно оформить на картоне черного цвета.

Последовательность выполнения задания:

1. Определить тип шрифта (гарнитуру) для выполнения задания.

2. Выполнить графические разработки рельефной шрифтовой композиции, состоящей из трех знаков (используются свои инициалы). Количество слоев может варьировать от 5 до 7.

3. Определить размеры основания для композиции и вырезать его из картона черного цвета.

4. По разработанному эскизу вырезать отдельные элементы рельефной композиции из тонкого картона.

5.  Разместить каждый элемент рельефа в заданной последовательности на основание макета, проверить качество работы.

6. Склеить элементы рельефа между собой и основанием.

7. Оформить работу.

Самостоятельная работа:

1. Выполнить шрифтовую композицию, состоящую из какого-либо слова, например, «дизайн», «офис», «музыка» и т. п.

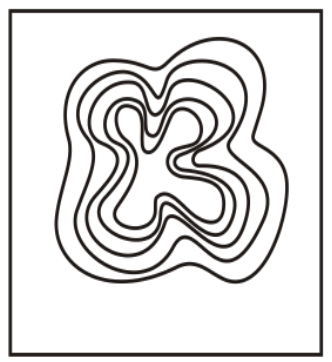

Рисунок 3.2 – Рельефно-пластическое решение буквы «К»

Задание 3.1.3 - Выполнить шрифтовую композицию в технике торцевой аппликации.

Цель задания: Освоить приемы торцевой аппликации из плоских разрезных структур.

Методические указания: Буквы (знаки) выполняются из узких полосок плотной бумаги и приклеиваются к основанию на торец, техника торцевой аппликации. При выполнении данной работы возможны следующие варианты: можно наклеить полоски по контуру буквы, повторяя ее очертания; можно располагать полоски  параллельными рядами в пределах контуров знака (рис. 3.3); можно заклеить все поле ребрами из бумаги, оставив пустое пространство в пределах контура буквы (прием контррельефа).

Для выполнения данного задания необходимо выбрать тип шрифта и разработать шрифтовую композицию, состоящую из первоначальных букв своих фамилии, имени и отчества. На листе тонкого картона начертить свои инициалы и по одному из перечисленных вариантов выполнить макет шрифтовой композиции.

Все перечисленные варианты макетных приемов выполнения шрифтовых композиций могут быть успешно использованы при проектировании некоторых видов логотипов.

Последовательность выполнения задания:

1. Определить тип шрифта (гарнитуру) для выполнения данного задания.

2. Выполнить эскизные разработки шрифтовой композиции состоящей из трех знаков используются свои инициалы) по одному из перечисленных вариантов.

3. Разметить и вырезать основание для работы из тонкого картона и перенести шрифтовую композицию на его поверхность.

4. Определить ширину полосок бумаги (в пределах от 3 до 8 мм) и вырезать их из листа плотной белой бумаги.

5. Определить размер полосок для каждого знака, согнуть или изогнуть их согласно пластике буквы.

6. Наклеить полоски бумаги на торец к основанию по разработанному рисунку букв.

7. Оформить работу.

Самостоятельная работа:

1. Разработать и выполнить макет шрифтовой композиции какого-либо логотипа в технике торцевой аппликации.

Рисунок 3.3 – Рельефное решение инициалов «АД»

Задание 3.1.4 - Выполнить подмакетник по предложенному чертежу.

Цель задания: Овладеть приемами изготовления подмакетника.

Методические рекомендации: Объмно-пространственные макеты оформляются на планшетах, выполняющих роль подмакетника. Подмакетник может выполняться как условно ровная поверхность или как рельеф местности.
