Задание 3.3.3 - Выполнить многогранную конусообразную структуру, используя предложенный рисунок.

Цель задания: Совершенствовать приемы трансформации листа бумаги.

Методические рекомендации: Складчато-криволинейные структуры можно изготовить на основе циркульных кривых – концентрических окружностей. Линии сгиба или надсечки чередуются как с лицевой стороны, так и с изнаночной. Сделанный разрез до центра окружности позволяет сворачивать заготовку в конусообразную структуру, имеющую ряд чередующихся граней. Грани структуры могут чередоваться как в метрическом, так и в ритмическом порядке.

Интересными являются складчато-криволинейные структуры на основе эксцентрических окружностей.

Последовательность выполнения задания:

1. На листе бумаги провести несколько концентрических окружностей (рис. 3.12).

2. Продавить линии сгиба или сделать надсечки с лицевой и изнаночной стороны листа.

3. Вырезать заготовку по контуру и сделать разрез по прямой до центра окружности.

4. Аккуратно согнуть заготовку по линиям сгиба в нужную сторону и свернуть ее в многогранную конусообразную структуру.

5. Оформить работу.

Самостоятельная работа:

1. Выполнить многогранную конусообразную структуру  на основе эксцентрических окружностей (рис. 3.13).

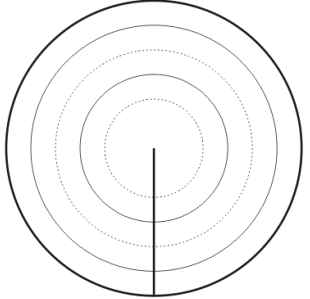

Рисунок 3.12 – Развертка многогранной конусообразной структуры

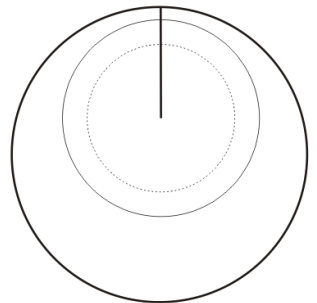

Рисунок 3.13 – Развертка многогранной эксцентричной структуры

3.4 Изготовление рельефных поверхностей. Складчато-разрезные структуры.

Пространственное формообразование листа бумаги может осуществляться на основе складчато-разрезных структур типа «берлога», «гнездо» и «люк». Данные структуры позволяют использовать все способы трансформации бумажного листа за счет разрезов и за счет последовательного сгибания составляющих элементов рельефа или объема без использования клея.

Задание 3.4.1 - Выполнить макетные разработки складчато-разрезных структур типа «берлога».

Цель задания: Изучить макетные приемы трансформации плоского листа бумаги.

Методические рекомендации: К одному из видов трансформируемых плоскостей относится вариант с выдвинутыми элементами поверхности, это так называемые складчато-разрезные структуры типа «берлога». Выдвижка элементов образуется при складывании листа бумаги под прямым углом. В стандартных вариантах таких композиций все вертикальные линии прорезаются, а горизонтальные надсекаются с лицевой или изнаночной стороны, как это показано на рис. 3.14

Вариантов объемно-пространственных решений складчато-разрезных структур этого типа великое множество, например, линии разреза могут быть прямыми или кривыми, перпендикулярными или наклонными к основной линии сгиба; линии сгиба (ребра элементов) могут быть параллельными или наклонными по отношению к основной линии сгиба и т. п. (рис. 3.15). В подобных структурах можно менять частоту разрезов, внося изменения в их метро-ритмическую закономерность; отгибать элементы формы наружу или внутрь, получая дополнительные членения, более интенсивную пластику, богатую светотевыми градациями. Внося эти изменения, можно получить разнообразные варианты метро-ритмических членений с использованием возрастающих или убывающих, встречных, сложных и простых рядов.

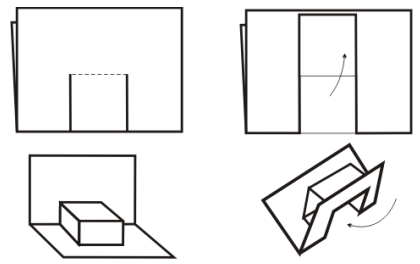

Рисунок 3.14 – Получение складчато-разрезной структуры типа «Берлога»

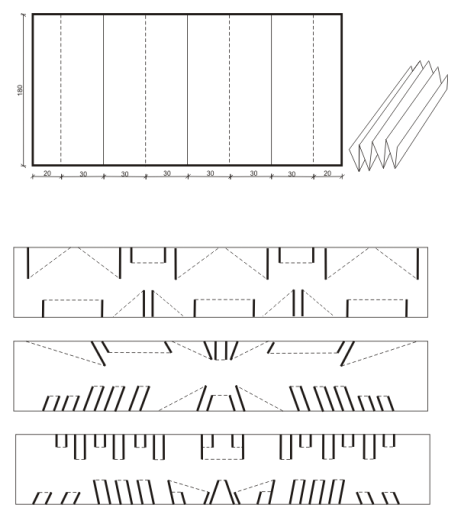

Рисунок 3.15 – Складчато-разрезные структуры

Прежде чем приступить к выполнению данного задания, необходимо тщательно ознакомиться с чертежом складчато-разрезной структуры, выяснить где будут проходить линии сгиба, а где необходимо сделать разрезы.

Последовательность выполнения задания:

1. Вырезать из бумаги четыре заготовки прямоугольной формы размером 80х180 мм и согнуть их вдоль пополам.

2. Используя изображения на рис. 3.15, выполнить разметку складчато-разрезных структур.

3. Сделать разрезы по линии чертежа.

4. Согнуть элементы по линиям сгиба.

5. Развернуть заготовку, выдвинуть элементы формы внутрь и сложить заготовку снова. Элементы находятся внутри заготовки. Разгладить линии сгиба.

6. Развернуть заготовку под прямым углом, вырезанные элементы форм выдвинутся вперед.

7. Оформить работу.

Самостоятельная работа:

1. Используя изображения на рис. 3.16, выполнить складчато-разрезные структуры.

2. Самостоятельно разработать и выполнить выразительную складчато-разрезную структуру.

Задание 3.4.2 - Выполнить макетную разработку поверхности по предложенным чертежам.

Цель задания: Изучить макетные приемы пластического выявления поверхности, используя складчато-разрезные структуры типа «гнездо».

Методические рекомендации: Другой способ трансформации поверхности листа бумаги основывается на использовании складчато-разрезных структур типа «гнездо». Поверхность листа в этом случае становится рельефной с сохранением горизонтальной плоскости этого листа. Линии разреза могут иметь горизонтальное или наклонное направления, линии сгиба имеют вертикальную направленность, при наклонном положении линии сгиба происходит смещение элемента поверхности вниз или вверх. Основным условием подобных структур является равенство размеров выдвижки, т. е. расстояния между лицевой и изнаночной линиями сгиба.

Чтобы выполнить данное задание, необходимо внимательно изучить чертеж, что означает каждая линия чертежа, определить в каком направлении необходимо сгибать тот или иной элемент поверхности листа бумаги. Такой прием макетирования широко используется при разработке членения поверхности в заданиях по композиции и проектированию.

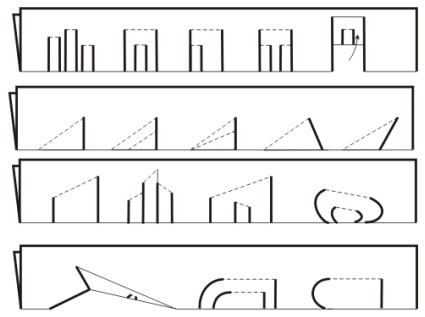

Рисунок 3.16 – Складчато-разрезные структуры

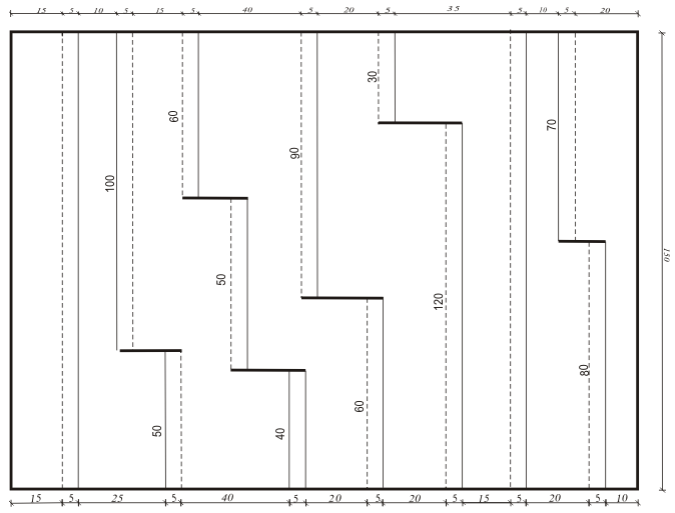

Рисунок 3.17 – Складчато-разрезная структура

Последовательность выполнения задания:

1. Внимательно изучить чертеж складчато-разрезной структуры (рис. 3.17).

2. На листе плотной бумаги сделать чертеж структуры.

3. Переколоть иглой циркуля нужные точки на изнанку листа.

4. Продавить линии сгиба или сделать надсечки с лицевой и изнаночной стороны листа.

5. Сделать необходимые разрезы.

6. Вырезать заготовку по контуру.

7. Аккуратно согнуть по линиям сгиба в нужную сторону.

8. Оформить работу.

Самостоятельная работа:

1. Выполнить складчато-разрезную структуру по предложенному чертежу на рис. 3.18.

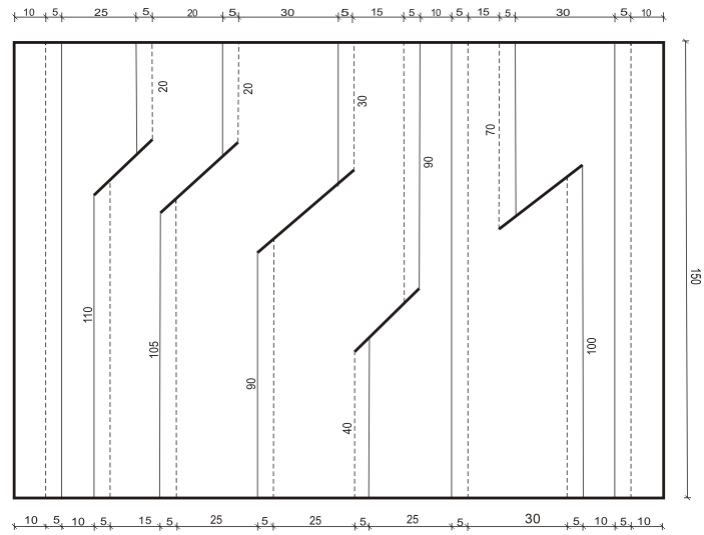

Рисунок 3.18 – Складчато-разрезная структура

Задание  3.4.3 - Выполнить  складчато-разрезные структуры типа «люк» по предлагаемым чертежам.

Цель задания: Изучить макетные приемы трансформации листа бумаги в объемную форму.

Методические рекомендации: На чертежах (рис. 3.19) показаны геометрические рисунки прорезей в виде дуг окружностей и квадратов. Путем прорезания и отгибания отдельных частей можно создать какую-либо объемную форму в виде полусферы, прямоугольников и т. п. Эти формы строятся на пересечении взаимно-перпендикулярных пластин (полосок) разной величины. Создается впечатление объема и пространства внутри его. Ритмический рисунок прорезей на горизонтальной поверхности основания определяет ориентацию объема во внешнем пространстве по отношению к зрителю.

Последовательность выполнения задания:

1. Сделать чертеж структуры (рис. 3.19).

2. Переколоть иглой циркуля нужные точки на изнанку листа.

3. Продавить линии сгиба или сделать надсечки с изнаночной стороны листа.

4. Вырезать заготовку по контуру.

5. Сделать разрезы по линиям чертежа.

6. Согнуть элементы по линиям сгиба в нужную сторону.

7. Оформить работу.

Самостоятельная работа:

1. Выполнить складчато-разрезные структуры по предлагаемым чертежам на рис. 3.19.

Рисунок 3.19 – Чертежи складчато-разрезных структур типа «Люк»

Задание 3.4.4 - Выполнить макет шрифтовой композиции по предложенному рисунку.

Цель задания: Освоить особенности перевода графического

изображения шрифта в макетную форму, используя складчато-разрезную структуру типа «берлога».

Методические рекомендации: Выбор объемного решения шрифта во многом зависит от индивидуальных особенностей каждой шрифтовой гарнитуры. Предлагаемая шрифтовая композиция слова «макет» выполняется на основе рубленого шрифта (рис. 3.20). Этот шрифт прост в написании, штрихи букв имеют одинаковую толщину.

Пропорции и размеры букв максимально приближены к прямоугольнику, что облегчает их написание. Буквы вырезаются только с боков и в середине, а в плоскости основания линия сгиба продавливается или надсекается с изнаночной стороны листа, в верхней части – с лицевой стороны. Элементы выноса вырезаются по бокам, линия сгиба продавливается или надсекается с изнаночной стороны. Основная горизонтальная линия сгиба продавливается или надсекается с изнаночной стороны листа. После этого лист бумаги сгибают по линиям сгиба. На макете  буквы выносятся вперед из плоскости листа под прямым углом на величину заданного выноса, в данном случае он равен высоте букв.

Данная шрифтовая композиция выполняется в макете уже известным способом создания складчато-разрезной структуры типа «берлога».

Последовательность выполнения задания:

1. На листе плотной бумаги размером 120х190 мм выполнить чертеж шрифтовой композиции слова «макет» (см. рис. 3.20).

2. Переколоть иглой циркуля нужные точки на изнанку листа.

3. Продавить линии сгиба или сделать надсечки с  лицевой и изнаночной стороны листа.
