4. Сделать необходимые разрезы по линиям чертежа.

5. Вырезать заготовку по контуру.

6. Согнуть по линиям сгиба в нужную сторону.

7. Оформить работу.

Самостоятельная работа:

1. Выполнить в макете какое-либо слово, выбрав определенную шрифтовую гарнитуру. Выявить эмоционально-информационное значение этого слова.

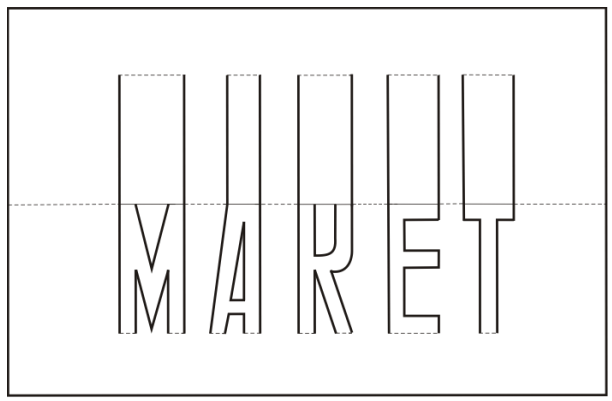

Рисунок 3.20 – Шрифтовая композиция

3.5 Изготовление объемных композиций. Складчатые структуры

Задание 3.5.1 - Выполнить макетную разработку объемной композиции.

Цель задания: Освоить приемы объемного макетирования объектов из одного листа бумаги на основе складчатой структуры.

Методические рекомендации: Используя уже известные приемы получения складчато-прямолинейной структуры, необходимо выполнить чертеж развертки структуры (рис. 3.21). Продавив необходимые линии сгиба, сгибаем заготовку по этим линиям сгиба, а затем сворачиваем полученную структуру в какую-либо объемную форму. Концевые элементы развертки необходимо склеить между собой. Качество макета зависит от тщательно выполненной развертки структуры.

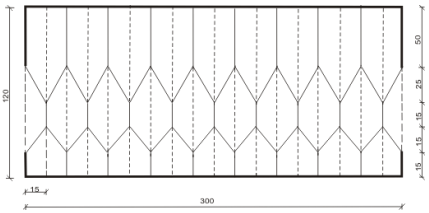

Рисунок 3.21 – Чертеж развертки складчато-прямолинейной структуры

Пластика поверхности объемной формы изменяется в зависимости от того, в какую сторону сворачивать структуру, например, «на себя» или «от себя» по отношению к средней ее части. Для придания объемной композиции определенной жесткости, можно склеить между собой некоторые участки структуры.

Работа оформляется на подмакетнике черного цвета. Размеры подмакетника зависят от габаритных размеров объемной композиции.

Последовательность выполнения задания:

1. На листе плотной бумаги сделать чертеж развертки структуры (рис. 3.21).

2. Переколоть иглой циркуля нужные  точки на изнаночную сторону листа.

3. Продавить линии сгиба или сделать надсечки с лицевой или изнаночной стороны листа.

4. Вырезать заготовку по контуру.

5. Согнуть по линиям сгиба в нужную сторону.

6. Свернуть полученную структуру в какую-либо объемную композицию.

7. Склеить структуру.

8. Оформить работу на подмакетнике.

Самостоятельная работа:

1. Изготовить подмакетник.

2. Выполнить макетную разработку объемной композиции по предложенному чертежу на рис. 3.22.

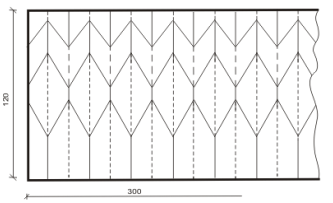

Рисунок 3.22 – Чертеж развертки складчато-прямолинейной структуры

Задание 3.5.2 - Выполнить макетную разработку объемной композиции.

Цель задания: Совершенствовать приемы объемного макетирования объектов из одного листа бумаги на основе складчато-криволинейной структуры.

Методические рекомендации: Объемную композицию можно изготовить на основе ранее изученных складчато-криволинейных структур. В данной структуре используются циркульные и прямые линии сгиба, что позволяет выполнить объемную композицию в виде макета абажура.

Чертеж развертки выполняется на листе плотной бумаги. Все линии сгиба продавливаются или надсекаются с лицевой стороны листа. Боковые стороны развертки склеиваются между собой, и заготовка сгибается по прямым и кривым линиям сгиба. Верхние элементы объемной структуры можно склеить между собой.

Последовательность выполнения задания:

1. Внимательно изучить чертеж на рис.  3.23  и  построить развертку структуры.

2. Продавить линии сгиба или сделать надсечки с лицевой стороны листа.

3. Вырезать заготовку по контуру.

4. Согнуть по линиям сгиба в нужную сторону.

5. Склеить боковые стороны развертки между собой.

6. Аккуратно согнуть структуру в объемную композицию. Склеить между собой верхние элементы структуры.

7. Оформить работу.

Самостоятельная работа:

1. Выполнить развертку структуры по изображению на рис. 3.24 и согнуть ее в объемную композицию.

2. Выполнить развертку структуры по изображению на рис. 3.24, сделать разрезы по линиям чертежа и согнуть заготовку в объемную композицию.

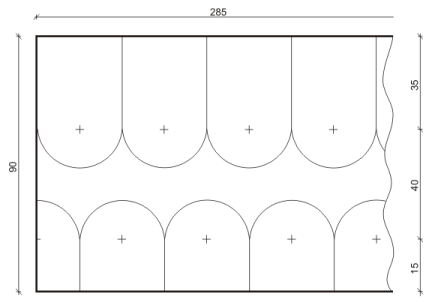

Рисунок 3.23 – Чертеж развертки складчато-криволинейной структуры

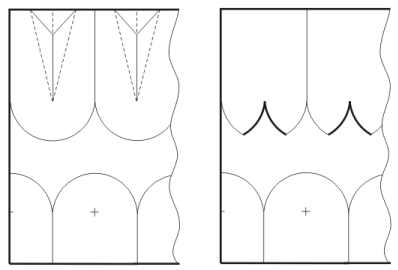

Рисунок 3.24 – Чертеж разверток складчато-криволинейных структур

3.6 Изготовление объемных композиций. Складчато-разрезные структуры

Задание 3.6.1 - Выполнить макетную разработку объемной композиции.

Цель задания: Освоить приемы объемного макетирования объектов из одного листа бумаги на основе многолепестковой структуры.

Методические рекомендации: на рис. 3.25 представлены чертежи складчато-разрезных структур, в основу которых положен принцип симметрии, т. е. левая и правая части строятся по одной системе. На первой развертке линии разреза выполнены по циркульной кривой (система концентрических дуг), на второй  –  линии разреза проходят как по вертикали, так и по горизонтали. В результате этих действий получается симметричная многолепестковая структура. Нижние концы полосок отгибаются на 5 мм и в дальнейшем приклеиваются к поверхности подмакетника. По двум вертикальным линиям сгиба полоски можно отгибать как вперед, так и назад по отношению к центральной полоске-стойке. Полоски структур могут быть расположены по отношению к горизонтальной плоскости подмакетника под прямым углом или плавно выгибаться в ту или иную сторону.

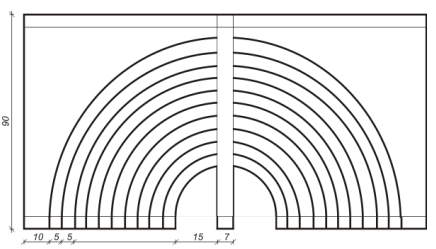

Рисунок 3.25 – Чертежи складчато-разрезных структур

Основная задача этого задания заключается в следующем: выгибая полоски, меняя их место положение, но не отрывая от горизонтальной плоскости, выполнить выразительную объемную композицию. Это может быть симметричная ассоциативная композиция, например, «паук», «жук», «спираль» и т. п. или же формальная композиция «Арт-объект».

Работа оформляется на подмакетнике черного цвета, размеры которого зависят от габаритов объемной композиции.

Последовательность выполнения задания:

1. На листе плотной бумаги сделать чертеж развертки структуры.

2. Продавить линии сгиба или сделать надсечки с лицевой стороны листа.

3. Вырезать заготовку по контуру и сделать разрезы по линиям чертежа.

4. Согнуть элементы формы по линиям сгиба.

5. Разработать и выполнить объемную композицию.

6. Оформить работу на подмакетнике.

Самостоятельная работа:

1. Разработать и изготовить подмакетник для объемной композиции.

Задание 3.6.2 - Выполнить макетную разработку объемной композиции.

Цель задания: Освоить приемы объемного макетирования объектов из одного листа бумаги на основе разрезной многолепестковой структуры.

Методические рекомендации: Складчато-разрезные структуры, чертежи которых представлены на рис. 3.26, выполняются из сложенных пополам прямоугольных листов бумаги размером 120х280 мм. Разрезы выполняются под различным углом к линии сгиба и могут иметь различную конфигурацию. Подобные структуры используются для изготовления елочных фонариков, гирлянд и т. п.

Выполнив все вышеописанные операции, получим разрезную многолепестковую структуру. Для создания оригинальной объемной композиции структуру можно скручивать, изгибать, совмещать или разводить в стороны концевые и боковые элементы  развертки. В результате этих действий должна получиться или ассоциативная объемная композиция, или формальная композиция типа «Арт-объект».

Работа оформляется на подмакетнике черного цвета, размеры которого зависят от габаритов объемной композиции.

Последовательность выполнения задания:

1. На листе плотной бумаги сделать чертеж развертки структуры (рис. 3.26).

2.  родавить линии сгиба или сделать надсечки с лицевой стороны листа.

3. Вырезать заготовку по контуру и сделать разрезы по линиям чертежа.

4. Согнуть элементы формы по линиям сгиба.

5. Разработать и выполнить объемную композицию.

6. Оформить работу на подмакетнике.

Самостоятельная работа:

1. Разработать и изготовить подмакетник для объемной композиции.

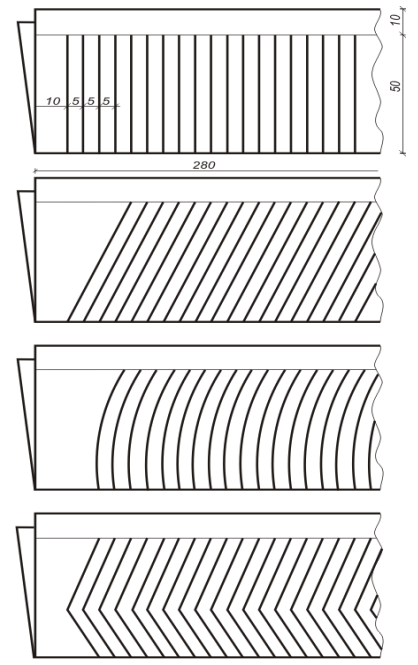

Рисунок 3.26 – Чертежи складчато-разрезных структур

Задание  3.6.3 - Выполнить макетную разработку объемной композиции.

Цель задания: Освоить приемы объемного макетирования объектов из одного листа бумаги на основе многоступенчатой структуры.

Методические рекомендации: На рис. 3.27  представлен чертеж складчато-разрезной структуры типа «Берлога», в основу которой положен принцип симметрии. После выполнения необходимых разрезов и нанесения линий сгиба развертка структуры складывается по линиям сгиба в многоступенчатую структуру, похожую на ступенчатые ряды амфитеатра.

Изгибая отдельные части структуры, перемещая их относительно друг друга, получаем объемно-пространственную композицию, которая может носить или ассоциативный характер, или формальный на усмотрение автора проекта.

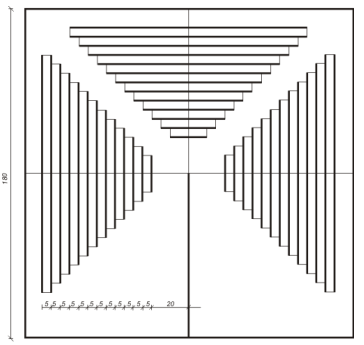

Рисунок 3.27 – Чертеж складчато-разрезной структуры

Работа оформляется на подмакетнике черного цвета, размеры которого зависят от габаритов объемной композиции.

Последовательность выполнения задания:

1. На листе плотной бумаги сделать чертеж развертки структуры (рис. 3.27).

2. Продавить линии сгиба или сделать надсечки с лицевой стороны листа.

3. Вырезать заготовку по контуру и сделать разрезы по линиям чертежа.

4. Согнуть элементы формы по линиям сгиба.

5. Разработать и выполнить объемную композицию.

6. Оформить работу на подмакетнике.

Самостоятельная работа:

1. Разработать и изготовить подмакетник для объемной композиции.

Задание 3.6.4 - Выполнить пластическое членение граней призмы.

Цель задания: Освоить приемы изменения пластики поверхности объемной формы.

Методические рекомендации: В данном задании можно проследить, как меняется впечатление о форме объема в зависимости от пластического решения его поверхности. Ритм членений и светотень создают определенную пластику, используемую для разработки поверхности объемной формы. Пластическое изменение поверхности граней объема достигается с помощью прорезей, надсечек и отгибов. По мере увеличения пластин в основной объем призмы внедряется и пространство. Как известно объемная форма имеет преимущественную ориентацию на главную точку восприятия. В зависимости от места расположения и характера членения меняется и восприятие самого объема в пространстве, его ориентация на зрителя.
