Цветные металлы и сплавы (стр. 12 )

** Деформация в (a + b )-области.

*** Деформация в b - области.

Таблица 17.8

Режимы отжига титановых сплавов

Марка сплава	Температура отжига, ° С	Примечание
Листы и детали из них	Прутки, поковки, штамповки, трубы, профили и детали из них
ВТ1-00	520–540	670–690	445–585 ° С*
ВТ1-0	520–540	670–690	445–585 ° С*
ОТ4-0	590–610	690–710	480–520 ° С*
ОТ4-1	640–660	740–760	520–560 ° С*
ОТ4	660–680	740–760	545–585 ° С*
ВТ3-1	–	870–920 600–650 (530–620)*	Изотермический отжиг: нагрев до 870–920 ° С, выдержка, охлаждение до 600–650 ° С, охлаждение с печью или перенос в другую печь, выдержка 2 ч, охлаждение на воздухе
ВТ3-1	–	870–920 550–600	Двойной отжиг, выдержка при 550–600 ° С 2–5 ч. Для силовых деталей допускается отжиг при 850 ° С, охлаждение на воздухе
ВТ5	–	800–850	550–650 ° С*
ВТ5-1	700–750	800–850
ВТ6 ВТ6С	750–800 (600–650)*	750–800 (600–650)*	Допускается отжиг по режимам: 1) нагрев до 850 ° С, выдержка, охлаждение с печью до 750 ° С, выдержка 3,5 ч, охлаждение на воздухе; 2) нагрев до 800 ° С, выдержка 30 мин, охлаждение с печью до 500 ° С, далее на воздухе
ВТ8	–	920–950 570–600 (530–620)*	Двойной отжиг, выдержка при 570–600 ° С — 1 ч. Допускается изотермический отжиг: нагрев до 920–950 ° С, выдержка, охлаждение с печью или перенос в другую печь с температурой 570–600 ° С, выдержка 1 ч, охлаждение на воздухе
ВТ9	–	950–980 530–580 (530–620)*	Двойной отжиг, выдержка при 530–580 ° С — 2–12 ч. Допускается изотермический отжиг: нагрев до 950–980 ° С, выдержка, охлаждение с печью или перенос в другую печь с температурой 530–580 ° С, выдержка 2–12 ч, охлаждение на воздухе
ВТ14	740–760	740–760	550–650 ° С*
ВТ 14	790–810 640–660	790–810 640–660	Допускается изотермический отжиг: нагрев до 790–810 ° С, выдержка, охлаждение с печью или перенос в другую печь до 640–660 ° С, выдержка 30 мин, охлаждение на воздухе
ВТ20	700–800	700–850	Допускается отжиг листовых деталей при 650–750 ° С, (600–650 ° С)*
ВТ22	740–760	670–820 (в зависимости от сечения и вида полуфабриката)	Охлаждение с печью со скоростью 2–4 ° С/мин до 450 ° С, затем на воздухе. Двойной отжиг, выдержка при 500–650 ° С 1–4 ч. Двойной отжиг допускается для деталей, работающих при температурах до 300 ° С и продолжительности до 2000 ч
700–800
500–650
АТ3	800–850	800–850	(545–585 ° С *)

* Температуры неполного отжига.

Таблица 17.9

Механические характеристики титановых сплавов при низких температурах

Сплав	s в (МПа) при температуре, ° С	d (%) при температуре, ° С	КСU, Дж/см2 при температуре, ° С
–196	–253	–269	–196	–253	–269	–196	–253
ВТ1-0	920	1310	–	48	24	–	220	130
ВТ5-1	1200–1350	1350–1600	1710	15	8–10	9,3	40	30
ОТ4	1430	1560	–	13	16	–	50	40
ОТ4-1	1080	1390	–	19,4	17,5	–	23	30
ВТ3-1	1650	2060	2020	6,5	7,5	3	30	60
ВТ6	1640	1820	–	17,8	3,5	–	39	40
ВТ6С	1310	1580	–	7–10	3–6	–	40	25
ВТ14	1650	–	–	10	–	–	40	–

Применение. Данные сплавы рекомендуется применять для изготовления изделий листовой штамповкой (ОТ4, ВТ20), для сварных деталей и узлов, для штампосварных деталей (ВТ5, ВТ5-1, ВТ6С, ВТ20) и др. Сплав ВТ6С широко применяется для изготовления сосудов и емкостей высокого давления. Детали и узлы из сплавов ОТ4, ВТ5 могут длительно работать при температурах до 400 ° С и кратковременно — до 750 ° С; из сплавов ВТ5-1, ВТ20 — длительно при температурах до 450–500 ° С и кратковременно — до 800–850 ° С. Сплавы ВТ5-1, ОТ4, ВТ6С также рекомендуются для применения в холодильной и криогенной технике (табл. 17.9).

Высокопрочные титановые сплавы

К этой группе относятся сплавы с пределом прочности s в > 1000 МПа, а именно (a + b )-сплавы марок ВТ6, ВТ14, ВТ3-1, ВТ22. Высокая прочность в этих сплавах достигается упрочняющей термообработкой (закалка + старение). Исключение составляет высоколегированный сплав ВТ22, который даже в отожженном состоянии имеет s в >  1000 МПа.

Указанные сплавы наряду с высокой прочностью сохраняют хорошую (ВТ6) и удовлетворительную (ВТ14, ВТ3-1, ВТ22) технологическую пластичность в горячем состоянии, что позволяет получать из них различные полуфабрикаты: листы (кроме ВТ3-1), прутки, плиты, поковки, штамповки, профили и др. Режимы горячей обработки давлением приведены в табл. 17.7. Сплавы ВТ6 и ВТ14 в отожженном состоянии (s в »  850 МПа) могут подвергаться холодной листовой штамповке с малыми деформациями. Механические характеристики основных полуфабрикатов в отожженном и упрочненном состояниях приведены в табл. 17.4–17.6.

Несмотря на гетерофазность структуры, рассматриваемые сплавы обладают удовлетворительной свариваемостью всеми видами сварки, применяемыми для титана. Для обеспечения требуемого уровня прочности и пластичности обязательно проводят полный отжиг, а для сплава ВТ14 (при толщине свариваемых деталей 10–18 мм) рекомендуется проводить закалку с последующим старением. При этом прочность сварного соединения (сварка плавлением) составляет не менее 0,9 от прочности основного металла. Пластичность сварного соединения близка к пластичности основного металла.

Обрабатываемость резанием удовлетворительная. Обработку резанием сплавов можно проводить как в отожженном, так и в термически упрочненном состоянии.

Данные сплавы обладают высокой коррозионной стойкостью в отожженном и термически упрочненном состояниях во влажной атмосфере, морской воде, во многих других агрессивных средах, как и технический титан.

Термическая обработка. Сплавы ВТ3-1, ВТ6, ВТ6С, ВТ14, ВТ22 подвергаются закалке и старению (см. выше). Рекомендуемые режимы нагрева под закалку и старение для монолитных изделий, полуфабрикатов и сварных деталей приведены в табл. 17.10.

Охлаждение при закалке производится в воде, а после старения — на воздухе. Полная прокаливаемость обеспечивается для деталей из сплавов ВТ6, ВТ6С с максимальным сечением до 40–45 мм, а из сплавов ВТ3-1, ВТ14, ВТ22 — до 60 мм.

Для обеспечения удовлетворительного сочетания прочности и пластичности сплавов с (a + b )-структурой после закалки и старения необходимо, чтобы их структура перед упрочняющей термической обработкой была равноосной или «корзиночного плетения». Примеры исходных микроструктур, обеспечивающие удовлетворительные свойства, приведены на рис. 17.4 (1–7 типы).

Таблица 17.10

Режимы упрочняющей термической обработки титановых сплавов

Марка сплава	Температура полиморфного превращения Тпп, ° С	Температура нагрева под закалку, ° С	Температура старения, ° С	Продолжительность старения, ч
ВТ3-1	960–1000	860–900	500–620	1–6
ВТ6	980–1010	900–950	450–550	2–4
ВТ6С	950–990	880–930	450–500	2–4
ВТ8, ВТ9	980–1020	920–940	500–600	1–6
ВТ14	920–960	870–910	480–560	8–16
ВТ22	840–880	690–750	480–540	8–16

Исходная игольчатая структура сплава с наличием границ первичного зерна b -фазы (8–9 типы) при перегреве после закалки и старения или отжига приводит к браку — сниженнию прочности и пластичности. Поэтому необходимо избегать нагрева (a + b )-сплавов до температур выше температуры полиморфного превращения, так как перегретую структуру исправить термической обработкой невозможно.

Нагрев при термической обработке рекомендуется производить в электрических печах с автоматической регулировкой и регистрацией температуры. Для предупреждения образования окалины нагрев готовых деталей и листов необходимо проводить в печах с защитной атмосферой или с применением защитных покрытий.

При нагреве под закалку тонких листовых деталей для выравнивания температуры и уменьшения коробления их на под печи укладывается стальная плита толщиной 30–40 мм. Для закалки деталей сложной конфигурации и тонкостенных деталей применяются фиксирующие приспособления для предупреждения коробления и поводки.

После проведения высокотемпературной обработки (закалки или отжига) в печи без защитной атмосферы полуфабрикаты, не подвергающиеся дальнейшей обработке, должны пройти гидропескоструйную обработку или обработку корундовым песком, а листовые изделия — еще и травление.

Применение. Высокопрочные титановые сплавы применяются для изготовления деталей и узлов ответственного назначения: сварные конструкции (ВТ6, ВТ14), турбины (ВТ3-1), штампосварные уз-лы (ВТ14), высоконагруженные детали и штампованные конструкции (ВТ22). Эти сплавы могут длительно работать при температурах до 400 ° С и кратковременно до 750 ° С.

Особенность высокопрочных титановых сплавов как конструкционного материала — их повышенная чувствительность к концентраторам напряжения. Поэтому при конструировании деталей из этих сплавов необходимо учитывать ряд требований (повышенное качество поверхности, увеличение радиусов перехода от одних сечений к другим и т. п.), аналогичных тем, которые существуют при применении высокопрочных сталей.

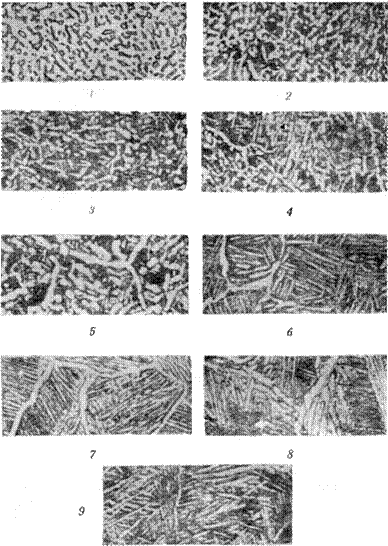

Рис. 17.4. Девятибальная шкала микроструктуры титановых сплавов. ´ 500

18. ЦИНК И ЦИНКОВЫЕ СПЛАВЫ

()

Цинк имеет гексагональную плотно упакованную решетку (ГПУ). Этим объясняется резкая анизотропия его свойств. При комнатной температуре цинк в литом состоянии малопластичен, а при 100–150 °С становится пластичным и может подвергаться обработке давлением — прокатке, прессованию, штамповке и глубокой вытяжке. Технологичность цинка в процессе обработки давлением зависит от его чистоты. Отрицательное влияние на горячую обработку давлением оказывает примесь олова, образующая с цинком эвтектику с температурой плавления 199 °С, и особенно одновременное присутствие олова, свинца и кадмия, образующих с цинком сложную эвтектику с температурой плавления менее 150 °С. Поэтому содержание этих примесей строго ограничено как в цинке (табл. 18.1), так и в сплавах на его основе (табл. 18.2 и 18.6).

В соответствии с ГОСТ 3640–94 выпускается цинк восьми марок, химический состав которых указан в табл.18.1

Таблица 18.1

Марки и химический состав (%). ГОСТ 3640–94

Обозначение марок	Zn не менее	Примесь, не более
Pb	Cd	Fe	Cu	Sn	As	Al	Всего
ЦВ00	99,997	0,00001	0,002	0,00001	0,00001	0,00001	0,0005	0,00001	0,003
ЦВО	99,995	0,003	0,002	0,002	0,001	0,001	0,0005	0,005	0,005
ЦВ	99,99	0,005*	0,002	0,003	0,001	0,001	0,0005	0,005	0,01
ЦОА	99,98	0,01	0,003	0,003	0,001	0,001	0,0005	0,005	0,02
ЦО	99,975	0,013	0,004	0,005	0,001	0,001	0,0005	0,005	0,025
Ц1	99,95	0,02	0,01	0,01	0,002	0,001	0,0005	0,005	0,05
Ц2	98,7	1,0	0,2	0,05	0,005	0,002	0,01	0,010**	1,3
Ц3	97,5	2,0	0,2	0,1	0,05	0,005	0,01	–	2,5

* В цинке, применяемом для производства сплава марки ЦАМ4-1о, массовая доля свинца должна быть не более 0,004 %.
