Марки и химический состав (%) деформируемых титановых сплавов (ГОСТ 19807–91)

Обозначения марок	Ti	Al	V	Mo	Sn	Zr	Mn	Cr	Si	Fe	O	H	N	C
ВТ1-00	Основа	–	–	–	–	–	–	–	0,08	0,15	0,10	0,008	0,04	0,05
ВТ1-0	То же	–	–	–	–	–	–	–	0,10	0,25	0,20	0,010	0,04	0,07
ВТ1-2	То же	–	–	–	–	–	–	–	0,15	1,5	0,30	0,010	0,15	0,10
ОТ4-0	То же	0,4–1,4	–	–	–	0,30	0,5–1,3	–	0,12	0,30	0,15	0,012	0,05	0,10
ОТ4-1	То же	1,5–2,5	–	–	–	0,30	0,7–2,0	–	0,12	0,30	0,15	0,012	0,05	0,10
ОТ4	То же	3,5–5,0	–	–	–	0,30	0,8–2,0	–	0,12	0,30	0,15	0,012	0,05	0,10
ВТ5	То же	4,5–6,2	1,2	0,8	–	0,30	–	–	0,12	0,30	0,20	0,015	0,05	0,10
ВТ5-1	То же	4,3–6,0	1,0	–	2,0 –3,0	0,30	–	–	0,12	0,30	0,15	0,015	0,05	0,10
ВТ6	То же	5,3–6,8	3,5–5,3	–	–	0,30	–	–	0,10	0,60	0,20	0,015	0,05	0,10
ВТ6с	То же	5,3–6,5	3,5–4,5	–	–	0,30	–	–	0,15	0,25	0,15	0,015	0,04	0,10
ВТ3-1	То же	5,5–7,0	–	2,0–3,0	–	0,50	–	0,8–2,0	0,15–0,40	0,2–0,7	0,15	0,015	0,05	0,10
ВТ8	То же	5,8–7,0	–	2,8–3,8	–	0,50	–	–	0,20–0,40	0,30	0,15	0,015	0,05	0,10
ВТ9	То же	5,8–7,0	–	2,8–3,8	–	1,0–2,0	–	–	0,20–0,35	0,25	0,15	0,015	0,05	0,10
ВТ14	То же	3,5–6,3	0,9–1,9	2,5–3,8	–	0,30	–	–	0,15	0,25	0,15	0,015	0,05	0,10
ВТ20	То же	5,5–7,0	0,8–2,5	0,5–2,0	–	1,5–2,5	–	–	0,15	0,25	0,15	0,015	0,05	0,10
ВТ22	То же	4,4–5,7	4,0–5,5	4,0–5,5	–	0,30	–	0,5–1,5	0,15	0,5–1,5	0,18	0,015	0,05	0,10
ПТ-7М	То же	1,8–2,5	–	–	–	2,0–3,0	–	–	0,12	0,25	0,15	0,006	0,04	0,10
ПТ-3В	То же	3,5–5,0	1,2–2,5	–	–	0,30	–	–	0,12	0,25	0,15	0,006	0,04	0,10
АТ3	То же	2,0–3,5	–	–	–	–	–	0,2–0,5	0,20–0,40	0,2–0,5	0,15	0,008	0,05	0,10

Примечание. Сумма прочих примесей во всех сплавах составляет 0,30 %, в сплаве ВТ1-00 — 0,10 %.

ФАЗОВЫЕ ПРЕВРАЩЕНИЯ В ТИТАНОВЫХ СПЛАВАХ

На формирование структуры и, следовательно, свойств титановых сплавов решающее влияние оказывают фазовые превращения, связанные с полиморфизмом титана. На рис. 17.1 представлены схемы диаграмм состояния «титан-легирующий элемент», отражающие подразделение легирующих элементов по характеру влияния на полиморфные превращения титана на четыре группы.

a -Стабилизаторы (Al, O, N), которые повышают температуру полиморфного превращения a  «  b и расширяют область твердых растворов на основе a -титана (рис. 17.1, а). Учитывая охрупчивающее действия азота и кислорода, практическое значение для легирования титана имеет только алюминий. Он является основным легирующим элементом во всех промышленных титановых сплавах, уменьшает их плотность и склонность к водородной хрупкости, а также повышает прочность и модуль упругости. Сплавы с устойчивой a -структурой термической обработкой не упрочняются.

Изоморфные b -стабилизаторы (Mo, V, Ni, Ta и др.), которые понижают температуру a « b -пре-вращения и расширяют область твердых растворов на основе b -титана (рис. 17.1, б).

Эвтектоидообразующие b - стабилизаторы (Cr, Mn, Cu и др.) могут образовывать с титаном интерметаллиды типа TiХ. В этом случае при охлаждении b -фаза претерпевает эвтектоидное превращение b ® a + TiХ (рис. 17.1, в). Большинство
b -стабилизаторов повышает прочность, жаропрочность и термическую стабильность титановых сплавов, несколько снижая их пластичность (рис. 17.2.). Кроме того, сплавы с (a + b ) и псевдо-b - структурой могут упрочняться термообработкой (закалка + старение).

Нейтральные элементы (Zr, Sn) не оказывают существенного влияния на температуру полиморфного превращения и не меняют фазового состава титановых сплавов (рис. 17.1, г).

Полиморфное b ® a -превращение может происходить двумя путями. При медленном охлаждении и высокой подвижности атомов оно происходит по обычному диффузионному механизму с образованием полиэдрической структуры твердого a - раствора. При быстром охлаждении — по бездиффузионному мартенситному механизму с образованием игольчатой мартенситной структуры, обозначаемой a ¢ или при большей степени легированности — a ¢ ¢ . Кристаллическая структура a , a ¢ , a ¢ ¢ практически однотипная (ГПУ), однако решетка a ¢ и a ¢ ¢ более искажена, причем степень искаженности возрастает с увеличением концентрации легирующих элементов. Есть сведения [ 1] , что решетка a ¢ ¢ - фазы скорее ромбическая, чем гексагональная. При старении из фаз a ¢ и a ¢ ¢ выделяется b - фаза или интерметаллидная фаза.

Рис. 17.1. Диаграммы состояний систем «Тi-легирующий элемент» (схемы):
а) «Тi-a - стабилизаторы»;
б) «Тi-изоморфные b - стабилизаторы»;
в) «Тi-эвтектоидообразующие b -стабилизаторы»;
г) «Тi-нейтральные элементы»

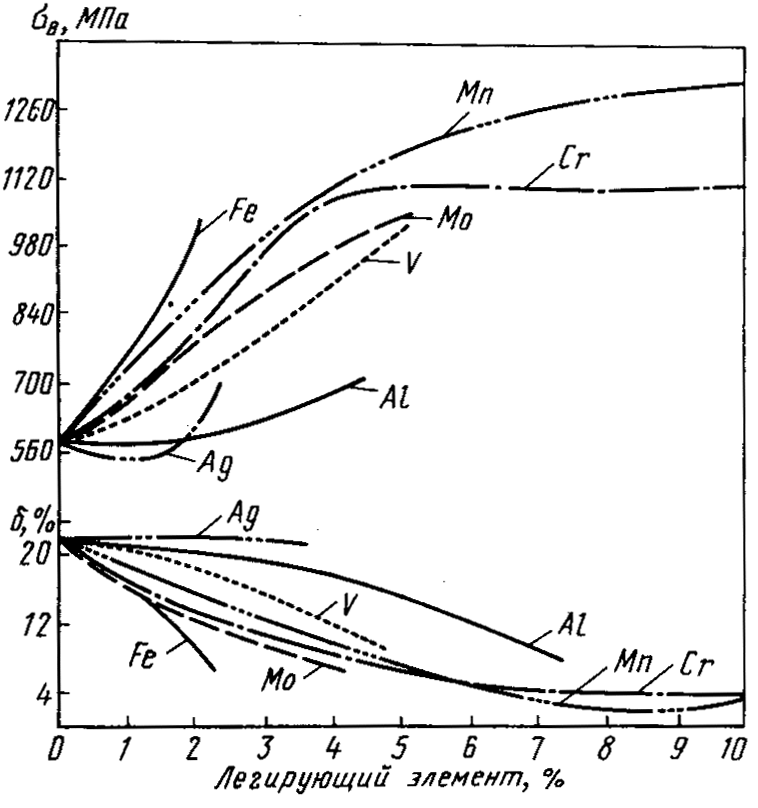

Рис. 17.2. Влияние легирующих элементов на механические свойства титана

В отличие от мартенсита углеродистых сталей, являющегося раствором внедрения и характеризующегося высокой прочностью и хрупкостью, титановый мартенсит является раствором замещения, и закалка титановых сплавов на мартенсит a ¢ приводит к небольшому упрочнению и не сопровождается резким снижением пластичности.

Фазовые превращения, происходящие при медленном и быстром охлаждении титановых сплавов с различным содержанием b - стабилизаторов, а также получаемые структуры отражены на обобщенной диаграмме (рис. 17.3). Она справедлива для изоморфных b - стабилизаторов (рис. 17.1, б) и, с некоторым приближением, для эвтектоидообразующих b -стабилизаторов (рис. 17.1, в), так как эвтектоидный распад в этих сплавах происходит очень медленно, и им можно пренебречь.

Рис. 17.3. Схема изменения фазового состава сплавов «Ti-b - стабилизатор» в зависимости от скорости
охлаждения и закалки из b - области

При медленном охлаждении в титановых сплавах, в зависимости от концентрации b -стабилизаторов, могут быть получены структуры: a, a  + b или b соответственно.

При закалке в результате мартенситного превращения в интервале температур Мн–Мк (на рис. 17.3 показаны пунктиром) следует различать четыре группы сплавов.

В первую группу входят сплавы с концентрацией b - стабилизирующих элементов до С1, т. е. сплавы, которые при закалке из b - области имеют исключительно a ¢ (a ¢ ¢ )-структуру. После закалки этих сплавов с температур (a  + b )-области в интервале от полиморфного превращения до Т1, их структура представляет собой смесь фаз a ¢ (a ¢ ¢ ), a и b, а после закалки с температур ниже Ткр они имеют (a + b )-структуру.

Вторую группу составляют сплавы с концентрацией легирующих элементов от С1 до Скр, у которых при закалке из b - области мартенситное превращение не происходит до конца и они имеют структуру a ¢ (a ¢ ¢ ) и b. Сплавы этой группы после закалки с температур от полиморфного превращения до Ткр имеют структуру a ¢ (a ¢ ¢ ), a и b, а с температур ниже Ткр — структуру (a + b ).

Закалка сплавов третьей группы с концентрацией b - стабилизирующих элементов от Скр до С2 с температур b - области или с температур от полиморфного превращения до Т2 сопровождается превращением части b -фазы в w - фазу, и сплавы этого типа после закалки имеют структуру (b  + w ). Сплавы третьей группы после закалки с температур ниже Т2 имеют структуру (b + a ).

Сплавы четвертой группы после закалки с температур выше полиморфного превращения имеют исключительно b - структуру, а с температур ниже полиморфного превращения — (b + a ).

Необходимо отметить, что превращения b  ®  b  + w может происходить как при закалке сплавов с концентрацией (Скр–С2), так и при старении сплавов с концентрацией более С2, имеющих метастабильную b -фазу. В любом случае, присутствие w - фазы нежелательно, так как она сильно охрупчивает титановые сплавы. Рекомендуемые режимы термообработки исключают ее присутствие в промышленных сплавах или появление в условиях эксплуатации.

Для титановых сплавов применяют следующие виды термообработки: отжиг, закалка и старение, а также химико-термическая обработка (азотирование, силицирование, оксидирование и др.).

Отжиг проводится для всех титановых сплавов с целью завершения формирования структуры, выравнивания структурной и концентрационной неоднородности, а также механических свойств. Температура отжига должна быть выше температуры рекрисаллизации, но ниже температуры перехода в b - состояние (Тпп) во избежание роста зерна. Применяют обычный отжиг, двойной или изотермический (для стабилизации структуры и свойств), неполный (для снятия внутренних напряжений).

Закалка и старение (упрочняющая термообработка) применима к титановым сплавам с (a + b )-структурой. Принцип упрочняющей термообработки заключается в получении при закалке метастабильных фаз b, a ¢ , a ¢ ¢ и последующем их распаде с выделением дисперсных частиц a - и b - фаз при искусственном старении. При этом эффект упрочнения зависит от типа, количества и состава метастабильных фаз, а также дисперсности образовавшихся после старения частиц a - и b - фаз.

Химико-термическая обработка проводится для повышения твердости и износостойкости, стойкости к «схватыванию» при работе в условиях трения, усталостной прочности, а также улучшения коррозионной стойкости, жаростойкости и жаропрочности. Практическое применение имеют азотирование, силицирование и некоторые виды диффузионной металлизации.

ПРОМЫШЛЕННЫЕ ТИТАНОВЫЕ СПЛАВЫ

Титановые сплавы по сравнению с техническим титаном имеют более высокую прочность, в том числе и при высоких температурах, сохраняя при этом достаточно высокую пластичность и коррозионную стойкость.

Марки и химический состав отечественных
сплавов (ГОСТ 19807–91) представлены в табл. 17.2.

По технологии изготовления титановые сплавы подразделяются на деформируемые и литейные; по уровню механических свойств — на сплавы невысокой прочности и повышенной пластичности, средней прочности, высокопрочные; по условиям применения — на хладостойкие, жаропрочные, коррозионностойкие. По способности упрочняться термообработкой они делятся на упрочняемые и неупрочняемые, по структуре в отожженном состоянии — на a -, псевдо-a -, (a + b )-, псевдо-b - и b - сплавы (табл. 17.3).

Отдельные группы титановых сплавов различаются по величине условного коэффициента стабилизации Кb , который показывает отношение содержания b - стабилизирующего легирующего элемента к его содержанию в сплаве критического состава скр. При содержании в сплаве нескольких b - стабилизирующих элементов их Кb суммируется.
