Методические рекомендации по ликвидации последствий химических аварий (стр. 9 )

Аварийные пределы воздействия ОВ для атмосферного воздуха населенных пунктов

Отравляющее вещество	Величина аварийного предела воздействия, мг	Технодозы, мг. мин/л
Время
1 час	4 часа	8 часов	24 часа	LCt50	ЕСТ50	РС Т50
Иприт	6,0х1Е (-3)	1,3х1Е (-3)	5,0х1Е (-4)	2,0x1E (-4)	1,3	0,2	2,5х10-2
Люизит	1,0х1Е (-2)	2,4х1 Е (-3)	1,2х1Е (-3)	4,0х1 Е (-4)	0,5	0,03	6х10-4
Зарин	8,0х1Е (-4)	2,0x1E (-4)	1,0х1Е (-4)	3,3x1E (-5)	0,1	0,055	2,5х 10-3
Зоман	1,2х1Е (-4)	3,0х1 Е (-5)	1,5х1Е (-5)	5,0х1Е (-6)	0,05	0,025	2х 10-4
УХ	1,6x1E (-5)	4,1x1E (-6)	2,0х1Е (-6)	6,6х1Е (-7)	0,035	0,005	1х 10-4

Приложение 9

Аварийные пределы воздействия 1,1 - диметилгидразина в атмосферном воздухе населенных пунктов и в воздухе рабочей зоны

Наименование вещества	Экспозиция, мин.	5	15	60	240	480	1440
1,1- диметиогидразин (гептил)	Концентрация, мг/м3 для н/п для рабочей зоны	- 3,0	- 2,0	0,06 0,6	0,02 0,15	0,007 0,05	0,005 -

Приложение 10

Фазы развития химических аварий

Фаза	Содержание фазы	Аварии на хранилищах и при ведении технологических процессов	Транспортные аварии
1	Инициирование аварии вследствие накопления отклонений от нормального процесса или неконтролируемой случайности, в результате чего система приходит в неустойчивое состояние	Накопление дефектов в оборудовании: ошибка при проектировании, строительстве и монтаже оборудования; ошибки в эксплуатации оборудования; нарушение технологического процесса	Ухудшение состояния железнодорожного пути; некачественное ведение ремонтных работ, возникновение неполадок в подвижном составе; нарушение правил перевозок; столкновение с другими транспортными объектами; коррозия трубопроводов и Т. д.
2	Развитие аварии, в течение которой происходит нарушение герметичности системы (емкости, реактора, цистерны и т. д.) и попадание АХОВ в атмосферу	Возникновение пожаров, взрывов, разливы, выбросы АХОВ в окружающую среду	Сход с рельсов цистерн, пожары, взрывы, разливы, выбросы АХОВ в окружающую среду
3	Выход последствий аварии за пределы объекта	Распространение газообразного (парообразного) облика и его выход за пределы объекта; поражающее воздействие АХОВ на население и производственный персонал
4	Локализация и ликвидация последствий аварии	Проведение мероприятий химической защиты, в том числе по локализации и ликвидации источника загрязнения

Приложение 11

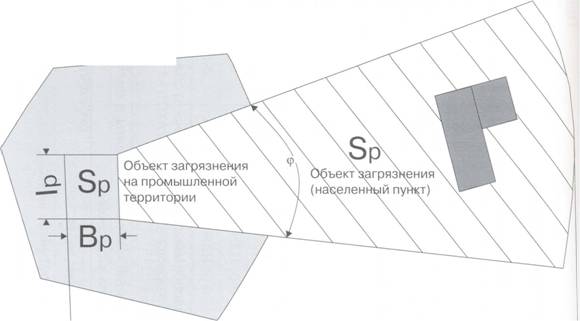

Схема зоны химического загрязнения

г - глубина зоны загрязнения

ер - угловые размеры зоны загрязнения (от 45 до 360) в зависимости от скорости ветра (2< U M/c < 1 )

S8 - площадь возможной зоны загрязнения

18 - длина зоны разлива

Sp - ширина зоны разлива

Sp - площадь разлива

Приложение 12

Глубина распространения первичного облака некоторых АХОВ на равнинной местности при стандартных внешних температурных условиях с граничным значением пороговой токсодозы PCt50, км

Емкость хранения (общее количество) АХОВ, т	Конвекция	Изотермия	Инверсия*
Скорость ветра, м/с
1	2	2	4	6	1	2
Хлор
1	Менее 0,5	0,6	Менее 0,5	2,1	1,4
10	0,9	0,6	2,7	1,8	1,3	8,7	5,7
100	2,9	2	9,5	6,4	5,1	30	20
500	5,5	4	25	17	14	До 60
1000**	3,4	2,5	11,4	7,7	6,1	37	24
Фосген
1	Менее 0,5	0,6	0,5	Менее 0,5	1,8	1,2
10	1,2	0,5	1,7	1,2	0,9	4,1	2,7
100	3,6	2,6	6,5	4,4	3,5	16,7	11
Аммиак
50	0,7	0,5	1,6	1 ,1	0,8	5,0	3,2
100	0,9	0,6	2,4	1,6	1,3	6,7	4,4
500	2,0	1,4	6	4	3,2	18,3	12
10000**	3,1	2,3	10,4	7	5,5	33,7	22
30000**	5,3	3,8	19,5	13,1	10,4	до 60	43,6
Цианистый водород
1	Менее 0,5
10	Менее 0,5	0,5	Менее 0,5	1,3	0,9
50	0,5	Менее 0,5	1,2	0,8	0,6	3,7	2,4
100	0,7	0,5	1,8	1,2	1	5,6	3,7
Окись этилена
10	Менее 0,5	Менее 0,5
50	Менее 0,5	Менее 0,5	0,6	Менее 0,5
100	Менее 0,5	0,6	Менее 0,5	0,9	0,6
Окись углерода * * *
10	Менее 0,5	0,8	0,6	0,5	2,3	1,5
Сернистый ангидрид
25	Менее 0,5	0,6	Менее 0,5	1,4	0,9
50	0,8	0,5	1	0,7	0,6	2,3	1,5
100	1,1	0,8	2	2	1,6	8,5	5,5
Окислы азота
10	0,8	0,6	2,4	1,6	1,3	7,5	4,9
50	1,7	1,2	5,9	4	3,2	20	13
100	2,3	1,7	8,8	5,9	4,7	30	20

* Глубина распространения рассчитана из условия, что инверсия сохраняется в течение всего времени распространения АХОВ.
