Центрифугированные стойки для опор ЛЭП (35-330 кВ) типа СК, СЦ

Стойки железобетонные, предварительно напряженные, конические кольцевого сечения СК22, СК26, СЦ20, СЦ22, СЦ26 изготавливаются методом центрифугирования из тяжелого бетона и предназначены для опор линий электропередачи напряжением 35-750 кВ.

Стойки используются: при расчетной температуре наружного воздуха (температуре наружного воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 55°С включительно; в I-VII районах по давлению ветра и в I-V районах по толщине стенки гололеда согласно СНиП 2.01.07-85; при сейсмичности площадки строительства до 9 баллов включительно.

Стойки, предназначенные для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, должны удовлетворять дополнительным требованиям, установленным проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек.

Наименование	Размеры, мм	Объем, м3	Масса, т	Mизгиб, тс*м	Морозо- стойкость	Водонепро- ницаемость	Класс бетона
L	D1	D2	d1	d2
Стойки железобетонные конические
СК22.1-1.0	22600	540	650	330	440	1,9	5,03	27,22	F150-200	W6-8	В30

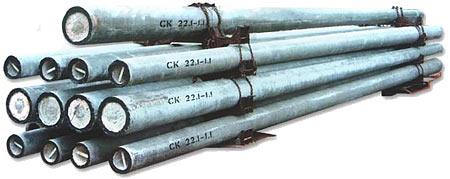

СК22.1-1.1	22600	540	650	330	440	4,82	27,00	В30
СК22.1-1.2	22600	540	650	330	440	4,77	27,55	В40
СК22.1-2.0	22600	540	650	330	440	5,33	34,59	В30
СК22.1-2.1	22600	540	650	330	440	4,85	33,24	В30
СК22.1-2.2	22600	540	650	330	440	4,82	33,59	В40
СК22.1-3.0	22600	540	650	330	440	5,00	21,65	В30
СК22.1-3.1	22600	540	650	330	440	4,81	21,95	В30
СК22.1-3.2	22600	550	650	340	440	1,8	4,53	21,63			В30
СК22.2-1.0	22600	490	650	310	440	2,3	6,57	53,24			В40
СК22.2-1.1	22600	490	650	310	440	6,42	53,54	В40
СК22.2-1.2	22600	490	650	310	440	6,33	51,21	В40
СК22.3-1.0**	22600	510	650	310	440	2,2	6,22	31,37/36,99			В40
СК22.3-1.1	22600	510	650	310	440	6,09	30,22/34,11	В40
СК22.3-1.2	22600	510	650	310	440	6,07	29,97/37,57	В40
СК26.1-1.0	26000	500	650	300	410	2,5	6,90	46,67			В40
СК26.1-1.1	26000	500	650	300	410		6,82	47,12			В40
СК26.1-1.2	26000	500	650	300	410		6,76	47,47			В40
СК26.1-1.3	26000	500	650	300	410		6,73	46,77			В40
СК26.1-1.4	26000	500	650	300	410		6,75	43,11			В40
СК26.1-1.5	26000	500	650	300	410		6,75	41,75			В40
СК26.1-2.0	26000	500	650	300	410		6,93	46,67			В40
СК26.1-2.1	26000	500	650	300	410		6,85	47,12			В40
СК26.1-2.2	26000	500	650	300	410		6,80	47,47			В40
СК26.1-2.3	26000	500	650	300	410		6,71	46,77			В40
СК26.1-2.4	26000	500	650	300	410		6,74	43,11			В40
СК26.1-2.5	26000	500	650	300	410		6,77	41,75			В40
СК26.1-3.0	26000	500	650	300	410		7,05	55,09			В40
СК26.1-3.1	26000	500	650	300	410		6,99	54,19			В40
СК26.1-3.3	26000	500	650	300	410		6,80	53,37			В40
СК26.1-3.4	26000	500	650	300	410		6,80	52,68			В40
СК26.1-4.0	26000	500	650	300	410		6,93	42,36			В40
СК26.1-4.1	26000	500	650	300	410		6,86	43,14			В40
СК26.1-5.1	26000	500	650	300	410		7,00	58,91			В40
СК26.1-6.0	26000	500	650	300	410		6,98	46,48			В40
СК26.1-6.1	26000	500	650	300	410		6,91	46,21			В40
СК26.1-6.2	26000	500	650	300	410		6,88	44,57			В40
СК26.2-1.0	26000	504	650	280	410		7,11	46,37			В40
СК26.2-1.1	26000	504	650	280	410		6,95	46,12			В40
СК26.2-1.2	26000	504	650	280	410		6,85	43,92			В40
Стойки железобетонные цилиндрические
СЦ20.1-1.1	20000	690/640*	800			3,06	8,54	105,23	F150-200	W6-8	В45
СЦ20.2-1.0	20000	630	800			3,65	10,28	127,07			В45
СЦ20.2-1.1	20000	630	800			10,16	126,08	В45
СЦ20.2-1.2	20000	630	800			10,08	122,36	В45
СЦ20.2-2.1	20000	630	800			10,32	126,08	В45
СЦ20.3-1.0н	20000	640	800			3,47	10,00	119,76			В45
СЦ20.3-1.0в	20000	640	800			9,81	91,88	В45
СЦ20.3-1.1н	20000	640	800			9,88	121,39	В45
СЦ20.3-1.1в	20000	640	800			9,62	91,89	В45
СЦ22.1-1.0	22200	450/430*	560			2,09	5,87	46,38			В40
СЦ22.1-1.1	22200	450/430*	560			5,82	48,26	В40
СЦ26.1-1.0	26400	440	560			2,4	6,79	45,2			В40
СЦ26.1-1.1	26400	440	560			6,69	44,63	В40
СЦ26.2-1.0	26400		560			2,2	6,19	33,44			В40
СЦ26.3-1.0	26400	450	560			6,24	37,52	В40
СЦ26.3-1.1	26400	450	560			6,14	33,74	В40
СЦ26.3-1.2	26400	450	560			6,13	34,26	В40
СЦ26.3-2.0	26400	450	560			6,18	37,52	В40
СЦ26.3-2.1	26400	450	560			6,10	33,74	В40

Примечания:
