1. При вычислении массы изделия средняя плотность бетона принята 2500 кг/м3.
2. Для стоек СК22.3-1 прочностные характеристики приведены для сечения на отметке 4,7 м от вершины стойки в числителе и на отметке 3,0 м от комля - в знаменателе.
3. Для стоек, изготовляемых из тяжелого бетона класса В50 и выше, допускается принимать размеры D1 и d1, отличающимися от установленных таблицей.
4. Опоры типа СК и СЦ отгружаются на двух платформах, составленных в сцеп с применением специальных турникетов. Возврат турникетов на завод изготовитель осуществляется за счет покупателя.

Железобетонные элементы фундаментов опор ЛЭП

Приставки железобетонные для деревянных опор ЛЭП(0,38-35кВ) и линий связи

Железобетонные приставки предназначены для деревянных опор линий электропередачи напряжением 0,38, 6-10, 20 и 35 кВ, а также воздушных линий телеграфной и телефонной связи и радиофикации.

Приставка применяется при расчетной температуре наружного воздуха до минус 55°С включительно, в I-V районах по скоростному напору ветра, в I-IV районах по толщине стенки гололеда, в обычных условиях строительства и на площадках с сейсмичностью до 7 баллов включительно.

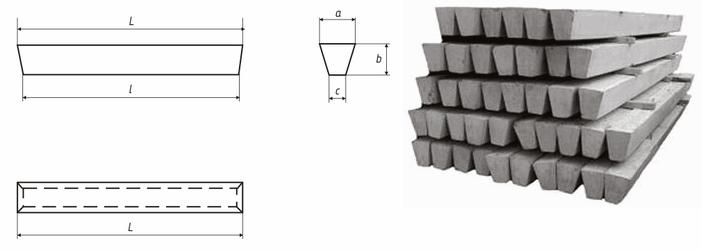

 Приставки ПТ

Приставка - ПТ-33, ПТ-33-3, ПТ-43, ПТ-43-2, ПТ45, ПТ-60 изготавливается в соответствии с ТУ и в соответствии с рабочими чертежами типовых конструкций серии 3.407-57/87.

Наименование	Размеры, мм	Объем, м3	Масса, т	Изгиб. момент, тс*м	Морозо-стойкость	Водо непро-ницаемость	Класс бетона
L	l	a	b	c
ПТ-33-3	3250	3210	180	220	100	0,1	0,25	1,75	F150-200	W4-8	В25
ПТ-33-4	3250	3210	180	220	100	0,1	0,25	2,2	F150-200	W4-8	В25
ПТ-43-2	4250	4210	180	220	100	0,13	0,32	2,2	F150-200	W4-8	В25

Железобетонные вибрированные сваи для фундаментов опор ЛЭП(35-500кВ)

Наименование	Размеры, мм	Класс бетона	Расход материалов	Масса изделия, кг	Наименование рабочих чертежей
L	A	Бетон, м3	Сталь, кг	Закладные детали, кг.
C35-1-12нр	12000	450	B22.5	1.44	280.0	50.5	3.62	12614-тм
C35-1-10нр	10000	450	B22,5	1.2	241.0	50.5	3.0	12614-тм
C35-1-8нр	8000	450	B22.5	0.96	202.7	50.5	2.4	12614-тм
C35-1-6нр	6000	450	B25	0.71	115.0	53.7	1.78	12614-тм
C35.12-2	12000	500	B25	1.45	352.2	77.7	3.62	3.407.9-146 Выпуск 2
C35.12-1	12000	450	B25	1.45	231.0	53.7	3.62	3.407.9-146 Выпуск 2
C35.10-2	10000	500	B25	1.2	292.9	77.7	3.0	3.407.9-146 Выпуск 2
C35.10-1	10000	450	B25	1.2	192.5	53.7	3.0	3.407.9-146 Выпуск 2
C35.8-2	8000	500	B25	0.96	233.9	77.7	2.4	3.407.9-146 Выпуск 2
C35.8-1	8000	450	B25	0.96	153.9	53.7	2.4	3.407.9-146 Выпуск 2
C35.6-1	6000	450	B25	0.71	115.0	53.7	1.78	3.407.9-146 Выпуск 2

Фундаменты под металлические опоры ЛЭП(35-500кВ)

Фундаменты прямостоечные и с наклонной стойкой под металлические свободностоящие опоры предназначены непосредственно для закрепления опор ВЛ3кВ, 750кВ в грунте.

Фундаменты изготавливаются в соответствии с ТУ и рабочими чертежами типовых конструкций серии 3.407-115 или проекта инв. № 000тм или серии 3.407.1-144.

Прямостоечные фундаменты

Наименование	Размеры, мм	Объем, м3	Масса, т	Морозо-стойкость	Водoнепроницаемость	Класс бетона
t	b	h
Ф1-А	1500	400	3200	1	2,5	F150-200	W4-8	В27,5
Ф1-Ас
Ф2-А	1800	400	3200	1,2	3	F150-200	W4-8	В27,5
Ф2-Ас
Ф1-2	1200	300	2700	0,59	1,5	F150-200	W4-8	В30
ФК1-2	1200	300	2200	0,54	1,4	F150-200	W4-8	В30
Ф2-2	1500	400	2700	0,96	2,4	F150-200	W4-8	В27,5
Ф2-2-с
Ф3-2	1800	400	2700	1,17	2,9	F150-200	W4-8	В27,5
Ф3-2-с
Ф4-2	2100	400	2700	1,36	3,4	F150-200	W4-8	В27,5
Ф4-2-с
Ф4-4	2100	400	2700	1,36	3,4	F150-200	W4-8	В27,5
Ф4-4-с
Ф5-2	2400	400	3200	1,79	4,5	F150-200	W4-8	В27,5
Ф5-2-с
Ф5-4	2400	400	3200	1,79	4,5	F150-200	W4-8	В27,5
Ф5-4-с
Ф6-2	2700	450	3200	2,24	5,8	F150-200	W4-8	В27,5
Ф6-2-с
Ф6-4	2700	450	3200	2,24	5,8	F150-200	W4-8	В27,5
Ф6-4-с

Фундаменты с наклонными стойками

Наименование	Размеры, мм	Объем, м3	Масса, т	Морозо-стойкость	Водoнепроницаемость	Класс бетона
t	b	h
Ф3-А	2100	400	3400	1,7	4,3	F150-200	W4-8	В30
Ф3-А-350
Ф4-А	2400	400	3400	2	5	F150-200	W4-8	В30
Ф4-А-350
Ф5-А	2700	450	3400	2,5	6,5	F150-200	W4-8	В30
Ф5-А-48
Ф5-А-350
Ф6-А	3000*2020	520	3400	2,7	6,8	F150-200	W4-8	В30
Ф6-А-48
Ф6-А-350
НФ1	2700	400	3900	2,6	6,8	F150-200	W4-8	В30
НФ1г

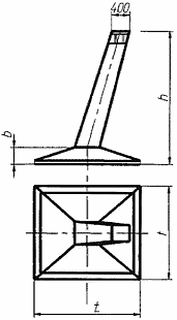

Наименование	Размеры, мм	Объем, м3	Масса, т	Морозо-стойкость	Водoнепроницаемость	Класс бетона	Вагонная норма, шт
t	b	h
Ф3-Ам	2100	400	3115	1,7	4,3	F150-200	W4-8	В27,5	9
Ф3-Ам-с
Ф4-Ам	2400	400	3115	2	5	F150-200	W4-8	В30	6
Ф4-Ам-с
Ф5-Ам	2700	450	3115	2,5	6,3	F150-200	W4-8	В27,5	6
Ф5-Ам-с
Ф6-Ам	3000*2020	520	3115	2,7	6,9	F150-200	W4-8	В27,5	6 или 4+8 плит ПН-1(2) А

Наименование	Размеры, мм	Объем, м3	Масса, т	Морозо-стойкость	Водoнепроницаемость	Класс бетона
t	b	h
Ф3-05	1800	400	2700	1,17	2,9	F150-200	W4-8	В25
Ф4-05	2000	400	2700	1,33	3,4	F150-200	W4-8	В25
ФК2-07	1500	400	1700	0,79	1,98	F150-200	W4-8	В27,5
ФК3-07	1800	400	1700	1	2,5	F150-200	W4-8	В27,5
ФК4-07	2000	400	1700	1,16	2,9	F150-200	W4-8	В27,5

Наименование	Размеры, мм	Объем, м3	Масса, т	Морозо-стойкость	Водoнепроницаемость	Класс бетона
t	b	h
Ф3-А5	2100	400	3400	1,8	4,5	F150-200	W4-8	В30
Ф5-А5	2700	450	3400	2,5	6,25	F150-200	W4-8	В30
Ф5-А5-48

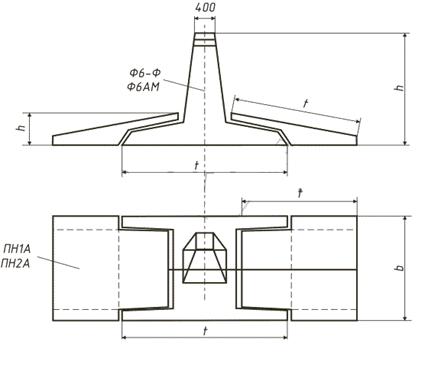

Фундаменты составные под опоры ЛЭП(35-500кВ)

Наименование	Состав изделия	Размеры, мм	Объем, м3	Масса, т	Морозо-стойкость	Водoнепро-ницаемость	Класс бетона
t	b	h
ФС1-А; ФС1-А-48; ФС1-А-350	Ф6-А	2020	3000	3400	2,7	6,8	F150-200	W4-8	В30
ПН-1А	1700	3000	380	0,76	1,9	F150-200	W4-8	В25
ФС2-А; ФС2-А-48; ФС2-А-350	Ф6-А	2020	3000	3400	2,7	6,8	F150-200	W4-8	В30
ПН-2А	2200	3000	380	0,97	2,4	F150-200	W4-8	В25
ФС1-АМ	Ф6-Ам; Ф6-Амс	2020	3000	3115	2,7	6,9	F150-200	W4-8	В30
ПН-1А	1700	3000	380	0,76	1,9	F150-200	W4-8	В25
ФС2-АМ	Ф6-Ам; Ф6-Амс	2020	3000	3115	2,7	6,9	F150-200	W4-8	В30
ПН-2А	2200	3000	380	0,97	2,4	F150-200	W4-8	В25

Фундаменты повышенные, составные
