Продукция ТД «Кубань-Блок» (стр. 8 )

Наименование	Состав изделия	Размеры, мм	Объем, м3	Масса, т	Морозо-стойкость	Водoнепро-ницаемость	Класс бетона
t	b	h
ФПС5-А; ФПС5-А-48; ФПС5-А-350	Ф5-А	2700	450	3400	2,5	6,5	F150-200	W4-8	В30
СФ1-Н	-	400	1800	0,27	0,7	F150-200	W4-8	В30
ФПС6-2	Ф6Нс	2700	450	3200	2,7	6,8	F150-200	W4-8	В30
СФ1-2	-	400	1800	0,76	1,9	F150-200	W4-8	В30
ФПС6-4	Ф6Нс	2700	450	3200	2,7	6,9	F150-200	W4-8	В30
СФ1-4	-	400	1800	0,76	1,9	F150-200	W4-8	В30
ФСС1-4	ПФ1-2С	3500* 2700	600	-	2,7	6,9	F150-200	W4-8	В30
СФ4-4С	-	400	2300	0,37	0,92	F150-200	W4-8	В30
ФСП1-А; ФСП1-А-48; ФСП1-А-350	Ф6-А	2020	3000	3400	2,7	6,8	F150-200	W4-8	В30
ПН-1А	1700	3000	380	0,76	1,9
СФ1-Нт	-	400	1800	0,76	1,9
ФСП2-А; ФСП2-А-48; ФСП2-А-350	Ф6-А	2020	3000	3400	2,7	6,8	F150-200	W4-8	В30
ПН-2А	2200	3000	380	0,97	2,4
СФ1-Нт	-	400	1800	0,76	1,9

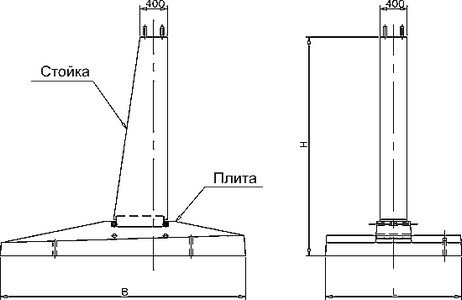

Фундаменты составные серии 3.407.1-144

Наименование	Состав изд.	Размеры, мм	Объем, м3	Масса, т	Морозо-стойкость	Водoнепроницаемоь
Плита	Стойка	B	H	L
Ф1.5 x 1-2	95,45	К 2.3-2	1000	2700	1500	0,67	1,68	F150-200	W4-8
Ф1.5 x 1.5-2	102,3	1500	0,79	1,98	F150-200	W4-8
Ф1.5 x 2.2-2	121,8	2200	0,96	2,4	F150-200	W4-8
Ф2 x 1.6-А	218,25	К 2.7-4	1600	3200	2000	1,31	3,28	F150-200	W4-8
Ф2 x 2.1-2	196,7	К 2.7-2	2100	1,49	3,73	F150-200	W4-8
Ф2 x 2.1-4	201,8	К 2.7-4	F150-200	W4-8
Ф2 x 2.3-А	295,5	К 2.7-4А	2300	1,61	4,03	F150-200	W4-8
Ф2 x 2.8-2	218,6	К 2.7-2	2800	1,7	4,25	F150-200	W4-8
Ф2 x 2.8-4	223,7	К 2.7-4	F150-200	W4-8
Ф2 x 3.0-А	450	К 2.7-4Б	3000	1,86	4,65	F150-200	W4-8
Ф2 x 3.5-4	365,6	К 2.7-4А	3500	2,02	5,05	F150-200	W4-8
Ф2 x 3.6-А	526,3	К 2.7-4Б	3600	2,08	5,2	F150-200	W4-8

В зависимости от решения оголовка фундаменты могут быть предназначены под металлические опоры закрепляемые с помощью двух или четырех болтов с базой 250 мм и диаметром 42 (маркировка фундамента Ф3-А) и 48(маркировка фундамента Ф3-А-48) мм, а также с базой 350 мм и диаметром болтов 56 мм (маркировка фундамента Ф3-А-350). Под стойки опор с оттяжками применяются фундаменты со штырем. Подножники под анкерно-угловые опоры с модернизированным оголовником имеют наклонную стойку и оголовок с карманами под болты. Фундаменты с глубиной заложения 5 и более метров выполняются составными из двух элементов: дополнительной стойки и самого грибовидного фундамента.

Ригели для закрепления опор ВЛ 35-500 кВ

Ригели применяеются для увеличения несущей способности фундаментов и железобетонных стоек при действии горизонтальных нагрузок.

Р1

- применяется для закрепления подножников.

Р1-А и АР6-1

- применяются для закрепления подножников и конических (560/334 и 650/410) и цилиндрических (Ф560мм) стоек.

АР6 и АР6-1

- применяются для закрепления железобетонных стоек диаметром соответственно 650/410 и 800 мм.

АР7 и АР7-1

- применяются для закрепления вибрированных стоек длиной соответственно 16,4 м и 19,0 м.

АР8

- применяется для закрепления стоек диаметром 800 мм.

Железобетонные ригели для закрепления опор ЛЭП изготавливаются из тяжелого бетона и предназначены для применения в районах с наиболее холодной пятидневкой строительства согласно СНиП 2.01.01-82 до -55°С включительно.

Марка	Габариты, мм	Масса, т	Объём, м3	Морозо-стойкость	Водoнепроницаемость	Класс бетона
h	L	b	a
P1	140	1500	500	620	0,2	0,08	F150-200	W4-8	В30
P1A	200	3000	400	620	0,5	0,2	F150-200	W4-8	В30
AP5	200	3000	400	620	0,5	0,2	F150-200	W4-8	В30
AP6	200	3500	500	700	0,76	0,275	F150-200	W4-8	В30
AP7	200	2000	300	400	0,23	0,091	F150-200	W4-8	В30
AP8	350	6000	640	810	2,6	1,04	F150-200	W4-8	В30
ПП-1А	200	3600	1800		3,25	1,3	F150-200	W4-8	В30

ПП1-А - подкладные плиты применяются под тяжело-нагруженные прижатые фундаменты анкерно-угловых опор ЛЭП (фундаменты типа Ф5-А, Ф6-А) в слабых грунтах для увеличения площади опирания.

Плиты анкерные для закрепления опор ЛЭП 35 – 500 кВ:

Анкерные плиты применяются для закрепления металлических и железобетонных опор ЛЭП напряжением 35-500 кВ.

Наименование продукции	Размер, мм	Объем, м3	Масса, т	Морозо- стойкость, F	Водонепро- ницаемость, W	Ориентировочная выгонная норма, шт.
h	L	b
ПА1-1	450	1000	1000	0,2	0,5	150-200	4-8
ПА1-2	450	1500	1000	0,28	0,7
ПА2-1	600	2000	1500	0,65	0,6	24
ПА2-2	600	3000	1500	0,89	2,2	16
ПА3-1	600	3000	2000	1,15	2,8	12
ПА3-2	600	4000	2000	1,43	3,7	9

Плиты анкерные для закрепления опор ЛЭП 35 – 500 кВ.

Для строительства подстанций, ТЭС, АЭС

Железобетонные вибрированные предварительно напряженные стойки порталов для подстанций напряжением 35-500кВ

Название	Размеры, мм	Масса ед.	Объем ед.	Класс бетона	Морозостойкость	Водонепроницаемость
Железобетонная вибрированная предварительно напряженная стойка ВС 90-112	L=9000 B2=407 B1=309 D2=417 D1=319	2.9 тонн	1.15 куб. метр	B30	F150 F200	W4 W5 W6 W7 W8
Железобетонная вибрированная предварительно напряженная стойка ВС 140-257	L=14000 B2=500 B1=250 D2=510 D1=260	5.2 тонн	2.06 куб. метр	B30	F150 F200	W4 W5 W6 W7 W8
Железобетонная вибрированная предварительно напряженная стойка ВС 105-167	L=10500 B2=407 B1=293 D2=417 D1=303	3.3 тонн	1.3 куб. метр	B30	F150 F200	W4 W5 W6 W7 W8

Унифицированные железобетонные элементы подстанций 35-500кВ(стойки, кабельные каналы, лежни и др.

Унифицированные ЖБИ элементы подстанций

Общее описание Унифицированные ЖБИ( Элементы подстанций )

Название	Размеры, мм	Масса ед.	Объем ед.	Класс бетона	Морозостойкость	Водонепроницаемость
Плита УБК-9a	H=3930 A=560 B=250	1.075 тонн	0.43 куб. метр	B15	F150 F200	W2 W3 W4 W5 W6 W7
Плита УБК-5,5a	H=995 A=495 B=60	0.07 тонн	0.029 куб. метр	B15	F150 F200	W2 W3 W4 W5 W6 W7
Плита НСП-3	H=3500 A=1500 B=250	3.28 тонн	1.31 куб. метр	B15	F150 F200	W2 W3 W4 W5 W6 W7
Плита НСП-1	H=3500 A=1000 B=250	2.19 тонн	0.875 куб. метр	B15	F150 F200	W2 W3 W4 W5 W6 W7
Плита кабельных каналов ПН-2	H=3250 A=890 B=100	0.73 тонн	0.29 куб. метр	B22,5	F150 F200	W2 W3 W4 W5 W6 W7
Лоток УБК-2а	H=1990 A=500 B=160	0.18 тонн	0.07 куб. метр	B15	F150 F200	W2 W3 W4 W5 W6 W7
Лоток УБК-1а	Н=1990 A=1000 B=160	0.28 тонн	0.11 куб. метр	B15	F150 F200	W2 W3 W4 W5 W6 W7
Брусок БК-12А	H=1000 A=100 B=150	0.4 тонн	0.015 куб. метр	B15	F150 F200	W2 W3 W4 W5 W6 W7
Брусок БК-11А	H=500 A=100 B=150	0.2 тонн	0.0075 куб. метр	B15	F150 F200	W2 W3 W4 W5 W6 W7
