Высокочастотной дентальной рентгеновской диагностической системы MAX 70 HF/DC с пультом управления MC4 (стр. 4 )

	ПЛАТА	RT846	RT845	RC401
ДЕЙСТВИЕ	СВЕТОДИОД	L1 - L2	D3	D4	ГУДОК
ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
ВКЛ (нет действий)	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
РЕЖИМ ОЖИДАНИЯ (готов к съемке)	ВЫКЛ	ВЫКЛ	ВЫКЛ	МЕДЛЕННЫЙ
СЪЕМКА (предварительный нагрев, 800мс)	ВКЛ	ВКЛ	ВКЛ	ПРОДОЛЖИТЕЛЬНЫЙ
СЪЕМКА (эмиссия, выбранное время)	ПОВЫШАЕТСЯ	ПОВЫШАЕТСЯ	ВКЛ (НЕ ПОВЫШАЕТСЯ)	ПРОДОЛЖИТЕЛЬНЫЙ
СЪЕМКА (конец эмиссии, 50-100мс)	ПОНИЖАЕТСЯ	ПОНИЖАЕТСЯ	ВКЛ	ПРОДОЛЖИТЕЛЬНЫЙ
ПЕРИОД ОХЛАЖДЕНИЯ	ВЫКЛ	ВЫКЛ	ВЫКЛ	ВЫКЛ
ОШИБКА (дисплей показывает код ошибки)	ВЫКЛ	ВЫКЛ	ВЫКЛ	БЫСТРЫЙ

Табл.4

Заметка 1: только один для 60 или 65 КВ, оба для 70 КВ.

ПРИМЕЧАНИЕ: рис. 81,82,83

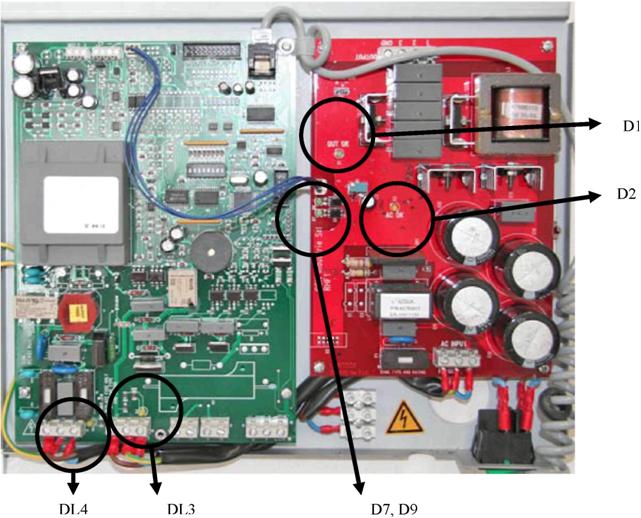

Рис. 81

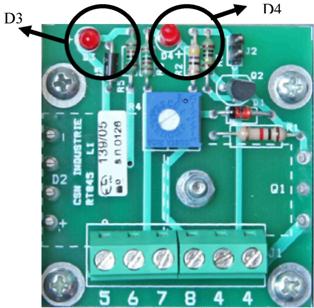

Рис. 82

Рис. 83

ПРЕДМЕТ

Оболочка пульта

Плата пульта

Оболочка панели

Плата дисплея

Плата управления нитью

Плата входа ТВ3

Головка трубки ТВ3

Катушка кабеля

Ramp кабель

Кабель кронштейна

Плата MC4

Плата RHF1

Дсиплей с плоской основой

P./N

RC406

RC403

RC405

R. C402

RTS4S

RTS46

TB3

RC024

RC412

RB32-3

RC401

RHF1

RC404

ДИАГРАММА MC4

RT 575E RT 575 E Часть II – Руководство по установке Приложение 1

ОБОЗНАЧЕНИЕ

A

В

С

D

E

7

G

H

I

L

M

N

О

CSN Industrie srl Электрические соединения MAX70 HF/'DC Редакция от 30/01/2006

Рис. 83

СПЕЦИАЛЬНОЕ УПРАВЛЕНИЕ И ФУНКЦИИ
НАСТРОЙКА ДВУХРЯДНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ

Номер	Функция	ВЫКЛ	ВКЛ
1	Процедура развертки канала A/D	Выключено	Включено
2	Проверка напряжения сети	Включено	Выключено
3	Проверка частоты сети	Включено	Выключено
4	Компенсация вольтаж/время	Включено	Выключено
5	Чтение тока загрузки	Включено	Выключено
6	Чтение данных из EEPROM	Включено	Выключено
7	Запись данных на EEPROM	Включено	Выключено
8	Резервирование доступа параметров	Выключено	Включено

Табл.5

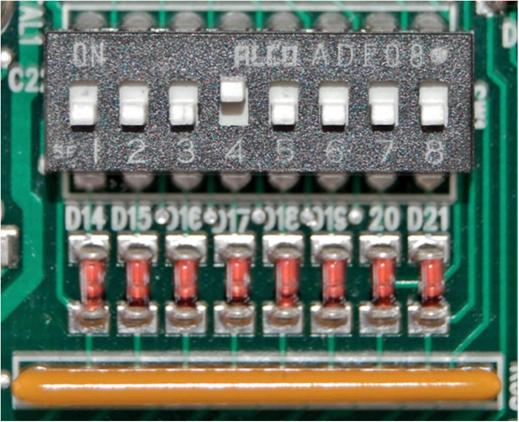

рис.84

ПОДРОБНОСТИ ФУНКЦИОНИРОВАНИЯ ДВУХРЯДНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ:

1 НЕ ТРОГАТЬ	Переключатель №1 используется для включения калибровки аналогового канала. Функция отключается после следующих действий: во время нормального функционирования устройства переключатель находится в положении ВЫКЛ.
2	Переключатель №2 используется для включения считывания напряжения питания и реагирования системы в случае несоблюдения допусков питания. Просмотр значений вольтметра системы фактически не включается (сохраняется последнее считанное значение). При нахождении переключателя в положении ВЫКЛ проверка напряжения питания включена; положение ВКЛ отключает систему измерения напряжения и относящиеся к этому проверки, для того чтобы позволить обслуживание и калибровку аналоговых каналов.
3	Переключатель №3 используется для включения считывания частоты питания и реагирования системы в случае несоблюдения допусков частоты. Просмотр значений измерителя частоты фактически не включается (сохраняется последнее считанное значение). При нахождении переключателя в положении ВЫКЛ включены проверки частоты питания; положение ВКЛ отключает систему измерения частоты и соответствующие проверки, для того чтобы позволить проведение обслуживания и проверку прибора.
4	Устанавливает прибор на работу с или без автоматической временной компенсацией модальностей как сетевое напряжение. В положении ВЫКЛ устанавливается по умолчанию при запуске прибора, работает компенсация модальностей; положение ВКЛ отключает компенсацию.
5	Переключатель №5 используется для включения считывания силы тока и реагирования системы в случае несоблюдения допусков по току. В положении ВЫКЛ включены проверки подаваемого тока; положение ВКЛ отключает систему измерения тока и соответствующие проверки, для того чтобы позволить проведение обслуживания и проверку прибора.
6	Переключатель №6 используется для включения считывания данных настройки содержащихся в памяти CPU EEPROM. В положении ВЫКЛ, при каждом включении прибора включается загрузка данных сохраненных во временной памяти системы. Положение ВКЛ позволяет исключить загрузку записанных данных и устанавливает значения по умолчанию: это делается для перезапуска системы в случае аномалии или для проверки эффективности памяти втечении фазы проверкиили при обслуживании прибора.
7	Включает запись данных настройки и состояния прибора в EEPROM память CPU. В положении ВЫКЛ, включает передачу данных во временную память системы; положение ВКЛ отключает передачу таблиц данных в EEPROM.
8 НЕ ТРОГАТЬ	Переключатель №8 включает считывание данных характеристики прибора содержащихся в защищенной области памяти. В положении ВКЛ, включает всю область памяти; положение ВЫКЛ позволяет только доступные введения конечным пользователем прибора.

ОШИБКИ ПУЛЬТА УПРАВЛЕНИЯ

В случае ненадлежащего функционирования, прежде чем вызывать технического специалиста, пожалуйста, удостоверьтесь в том, что следующие пункты соблюдены:

1.  источник электропитания подключен надлежащим образом.

2.  присутствует ток.

3.  напряжение на входе является удовлетворительным, в соответствии с допусками проекта, обозначенными в таблице “ОСНОВНЫЕ ТРЕБОВАНИЯ ” в “Руководстве пользователя ” для рентгеновской системы MAX70 HF/CD с MC4.
