Высокочастотной дентальной рентгеновской диагностической системы MAX 70 HF/DC с пультом управления MC4 (стр. 6 )

ФОМУЛИРОВКИ

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ: система состоит из ПЕРЕДАТЧИКА и ПРИЕМНИКА, предназначенных для эффекта эмиссии; два устройства передают через себя без проводов;

ПЕРЕДАТЧИК: часть пульта дистанционного управления, через которую возможно включить эмиссию рентгеновского излучения;

ПРИЕМНИК: часть пульта дистанционного управления подходящая для приема сигнал от передатчика для начала эмиссии и активирования последовательности рентгеновской системы.

СИМВОЛИКА

SN	РЕГИСТРАЦИОННЫЙ НОМЕР ПРИБОРА Используется при обращении к производителю и/или в Службу технической поддержки.
	НЕ НАСТРОЕННАЯ ЧАСТОТА Символ показывает, что прибор работает на не настроенном диапазоне частот
	СООТВЕТСТВИЕ НОРМАМ ЕВРОСОЮЗА Символ сопровождается номером, обозначающим уведомленный орган, который сертифицирует и контролирует данное соответствие.
	УТИЛИЗАЦИЯ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (WEEE) – ЕВРОПЕЙСКАЯ ДИРЕКТИВА 2002/96/EC Символ на продукте, либо в сопроводительных документах на продукт, указывает на то, что с данным аппаратом не следует обращаться как с отходами домашнего хозяйства. Напротив, данное устройство следует передать в соответствующий пункт сбора для утилизации электрического и электронного оборудования. Захоронение должно осуществляться в соответствии с местным природоохранительным законодательством в области захоронения отходов. Для получения более подробной информации об обращении, восстановлении и утилизации данного продукта, пожалуйста, обратитесь в орган городского самоуправления вашего города, ваш сервис по удалению отходов домашнего хозяйства либо к дистрибьютору, у которого вы приобрели продукт.
	ТРЕБОВАНИЯ ИДЕНТИФИКАЦИИ ЯРЛЫКА Европейский Союз обеспечивает маркирование устройств содержащих используемые радио модули этой последовательностью символов снаружи

ТЕХНИЧЕСКИЕ ДАННЫЕ

НАПРЯЖЕНИЕ ПИТАНИЯ	приемник: 5В пост. ток, 50мА идущий из платы RC401 в рентген MAX70; передатчик: 2 батарейки по 1,5В
ВЕС ПЕРЕДАТЧИКА	50÷100 грамм
ЧАСТОТНЫЙ ДИАПАЗОН	ISM 2.400÷2.4835 ГГц
МОДУЛЯЦИЯ	GFSK
КОДИРОВАНИЕ ДАННЫХ	DSSS 64бит/бит
УРОВЕНЬ ЗАЩИТЫ ОТ ПРОНИКНОВЕНИЯ ВОДЫ	Прибор не водонепроницаемый

ТЕХНИЧЕСКИЕ ДАННЫЕ И ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ РАДИОМОДУЛЯ

ВНИМАНИЕ:

Этот прибор содержит радио передатчик с беспроводной технологией USB, проверенный и прошедший сертификацию по правилам применяемым к радиопередатчикам в частотном диапазоне находящемся между 2.400 ГГц и 2.4835 ГГц.

Радио модуль был полностью одобрен в следующих странах:

США	Канада	Бельгия	Дания
Франция	Финляндия	Германия	Италия
Нидерланды	Испания	Швеция	Великобритания

Изготовитель радио модуля гарантирует особенности и схожести одинаковых модулей. В продолжении здесь перечислены подготовленные документации.

Технические данные:

ПРЕДМЕТ	ОПИСАНИЕ	СПЕЦИФИКАЦИЯ
1	Материал печатной платы	FR-4
2	Слои печатной платы	2
3	Тип соединителей	Прямое сквозное отверстие или головка, воспроизведенная через отверстие или головка голая.
4	Число печатных плат	1
5	Рейтинг воспламеняемости	UL94 V-0
6	Габариты UGWR2US	1.29'' x 1.30'' x 0.54'' (32.76 мм x 33.02 мм x 13.72 мм)

Сертификации:

Агентство	Проведенный тест	Тип	Ограничение	Результат	Резерв
EU	Фиктивная радиационная эмиссия	30-12,750 МГц режим передатчика	EN	ПРОЙДЕН	-4.6dB @ 4804MHz
30-12,750 МГц режим передатчика	EN	ПРОЙДЕН	-4.9 @ 177.01MHz
FCC 15.247	Радиационная эмиссия	30 25,000 фиктивная эмиссия	FCC Part 15.209/15.247 (c)	ПРОЙДЕН	Результаты в файле
6дБ пропускная способность	15.247 (a)	ПРОЙДЕН	960 кГц
99% пропускная способность	IC RSS-210	ПРОЙДЕН	1.175 МГц
Выходное напряжение	15.247 (b)	ПРОЙДЕН	7.2dBm
Спектральная плотность мощности (СПМ)	15.247 (d)	ПРОЙДЕН	3.06dBm
Граница диапазона	FCC Part 15.209/15.247 (c)	ПРОЙДЕН	Результаты в файле
Вне диапазона	15.247 (c)	ПРОЙДЕН	Результаты в файле
EU	Тест радио характеристик	Выходная мощность, спектральная плотность мощности при нормальных условиях	EN	ПРОЙДЕН	Результаты в файле
Частотный диапазон при нормальных условиях	EN	ПРОЙДЕН	Результаты в файле
Диапазон выхода при крайних условиях	EN	TBT
Диапазон частот сверх крайних условий	EN	TBT
Вызванная фиктивная эмиссия, 30 МГц -12.750 МГц, режим передачи	EN	ПРОЙДЕН	Результаты в файле

	Фиктивная радиационная эмиссия	Вызванная фиктивная эмиссия, 30 МГц -12.750 МГц, режим приема/ожидания	EN	ПРОЙДЕН	Результаты в файле
30-12,750 МГц вызванная эмиссия режим передачи	EN V1.2.1	ПРОЙДЕН	Результаты в файле
30-12,750 МГц выэванная эмиссия режим приема	EN V1.2.1	ПРОЙДЕН	Результаты в файле

Заявление о соответствии:

Европейский Союз "Заявление о Соответствии "

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ Корпорация Uniqen 45388 Warm Springs Blvd. Фримонт, CA 94538 США Заявляет под свою собственную ответственность что продукт(ы) WirelessUSB™ - UGWR2US к которым относится это заявление соответствует следующим стандартам: EN 300-328 vl.3.1 EN EN 55022 limits В следуя положениям директив 73/23/EEC и 89/336/EEC.

Корпорация Uniqen, Фримонт CA – Марк Моррисей, Директор по Развитию Бизнеса

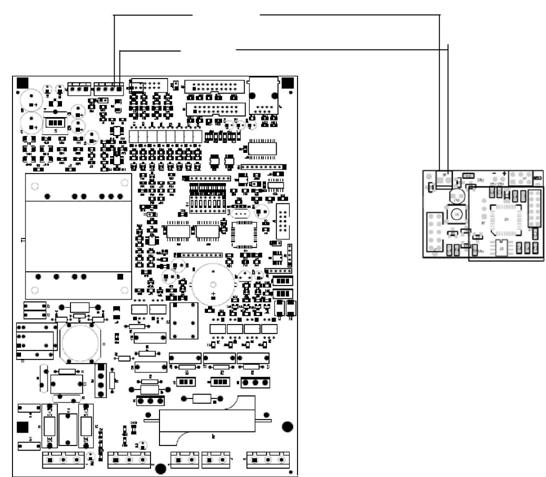

ГРАФИЧЕСКАЯ ЛЕГЕНДА ПЕРЕДАТЧИКА/ПРИЕМНИКА для MAX 70 HF/DC

ПРИЕМНИК

светодиод кнопка

ПЕРЕДАТЧИК

черный

рис. 3

красный

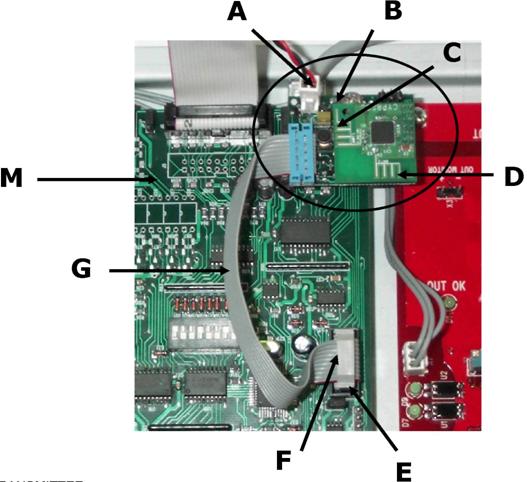

A	Двух полюсные кабели
B	Светодиод модуля приемника
C	Кнопка программирования
D	Модуль приемника
E	Соединитель J9
F	10 штырьковый соединитель
G	Плоский кабель
H	Светодиод передатчика
I	Кнопка эмиссии

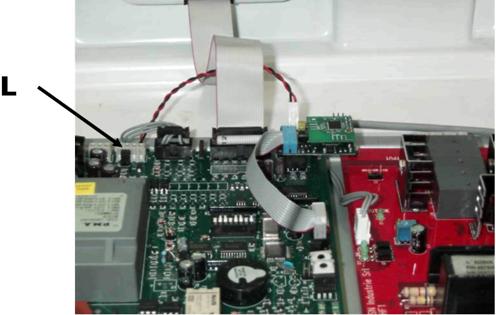

L	Выводной щиток J3
M	Зеленая плата RC401

рис. 5
