Защита железнодорожного пути и сооружений (стр. 6 )

А.2.5 По окончании зимнего периода щиты убирают. После снятия для хранения щиты сортируют на три группы: исправные, требующие ремонта, негодные. Щиты последней группы используют в качестве материала для ремонта щитов.

Сортировку осуществляет бригадир пути или дорожный мастер и оформляют ее актом. Начальник, заместитель начальника дистанции пути и старший дорожный мастер обязаны выборочно проверять результаты сортировки, не до­пуская к списанию щиты, подлежащие ремонту. Щиты исправные и отремонтиро­ванные, а также требующие ремонта, устанавливают в штабеля 50 шт. в каждом. Для предохранения сложенных штабелей от пожара вокруг них устраивают незарастающие минерализованные полосы или полосы, обработанные гербицидами, разрешенными к применению. Для этих же целей вокруг сложенных штабелей возможно применять снятие дерна, скашивание травы или устройство пропашных канавок.

Для большей сохранности штабелей щитов их зашивают с боков планками и на каждом штабеле указывают его номер и количество находящихся в нем щитов.

А.2.6 Колья щитов снимают после оттаивания почвенного грунта, сортируют их и годные к употреблению собирают в штабеля по 100 шт. в каждом, а затем устанавливают заостренными концами вверх и увязывают штабель отожженной стальной проволокой. Для предохранения штабеля кольев от пожара предпринимают те же меры, что указаны в А.2.5.

А.3 Снегопередувающие заборы

А.3.1 Снегопередувающими заборами ограждают выемки глубиной до 2,5 м и нулевые места.

А.3.2 Принцип работы такого забора основан на сжатии снеговегрового потока вблизи заносимого места, увеличении его скорости, что способствует переносу снега через земляное полотно.

А.3.3 Снегопередувающие заборы устраивают по схеме, приведенной на рисунке А.6. Общая высота снегопередувающего забора составляет 5 м, в том числе высота панели — 3 м, высота продуваемого проема — 2 м. Панель устраивают с просветностью 20 % и устанавливают под углом 90° к горизонту.

А.3.4 Снегопередувающие заборы изготавливают в двух вариантах: железобетонные опоры и деревянное заполнение, а также полностью из дерева.

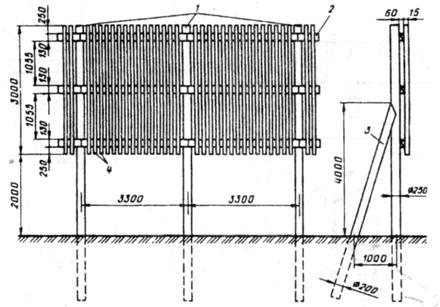

1 – столбы; 2 – прогон; 3 – подкос; 4 – доски обшивки

6 – Схема снегопередувающего забора

Приложение Б

(справочное)

Схемы ограждения железнодорожных переездов, разбивки контрольного снегомерного створа

На рисунках Б.1 и Б.2 показаны схемы ограждения железнодорожных переездов.

1 - ось пути; 2 - отведенная линия щитов; 3 - отведенная дорога; 4 - щитовая линия

1 – Схема ограждения железно­дорожного переезда с разрывом и отво­дом щитов в сторону

1 — ось пути; 2 — переезд; 3 — первый ряд щитовой линии; 4 — второй ряд щитовой линии; 5 — отведенная дорога

2 – Схема ограждения железнодорожного переезда при двухрядном расположении щитов

1 — ось земляного полотна; 2 — линия защиты

3 – Схема разбивки контрольного снегомерного створа

Приложение В

(рекомендуемое)

Инженерные изыскания на лавиноопасной

территории

В.1 Инженерные изыскания на лавиноопасных участках железнодорожного пути должны обеспечивать комплексное изучение условий лавинообразования и получение материалов, необходимых для определения расчётных параметров снежного покрова и лавин и проектирования противолавинных мероприятий и сооружений.

В.2 Инженерные изыскания для проектирования и строительства противолавинных сооружений следует производить в соответствии с СП 47.13330.2012 [7].

В настоящем приложении приведены дополнительные требования, регламентирующие состав, объём и методы получения исходной информации для разработки противолавинных мероприятий.

В.3 Оценка лавинной опасности на стадии обоснования инвестиций следует производить по картам масштаба 1:100000 и крупнее, а материалы дополнительных инженерных изысканий должны содержать:

- сведения о режиме снежного покрова и метелях на склонах, прилегающих к железнодорожному пути;

- климатические условия возникновения лавин;

- сведения о морфометрии лавиносборов и прилегающих к ним участков метелевого сноса снега;

- сведения о лавинном режиме района прохождения железнодорожного пути;

- инженерно-геологические характеристики лавиноопасных склонов;

- схематическую карту с обозначением максимальных границ распространения лавин и границ лавиносборов.

В.4 Оценку лавинной опасности при разработке проектной документации следует производить по картам масштаба 1:10000 и крупнее, а материалы дополнительных инженерных изысканий должны содержать сведения:

- о среднемноголетнем количестве твёрдых осадков и их сезонном ходе в высотной зоне, соответствующей зонам зарождения лавин;

- о максимальной высоте снежного покрова на склонах за длительный период наблюдений. При отсутствии или коротких рядах таких наблюдений на склонах необходимо получить сведения о максимальной высоте снежного покрова на ближайшей репрезентативной метеостанции за длительный период наблюдений, а также на других метеостанциях, метеопостах и снегомерных пунктах, расположенных в аналогичных физико-географических условиях;

- о видах и пространственно-временном распространении снеголавинных явлений;

- о метелевой деятельности в верхних зонах лавиносборов и в долинах;

- о структурном строении и плотности снежного покрова в верхних зонах склонов и преобладающем типе лавинообразующего снега;

- о границах максимального распространения лавин и снего-воздушных потоков с выделением зон отрыва, транзита и отложений лавинного снега и указанием наиболее высокого расположения линии отрыва лавины;

- о средней частоте, максимальных и вероятных объёмах лавин;

- о плановых и высотных размерах (ширина и толщина) лавинных и снеговоздушных потоков и лавинных отложений;

- о плотности и размерах снежных глыб в лавинных отложениях.

В.5 При разработке рабочей документации уточняют перечисленные в В.4 характеристики снежного покрова и лавин на основании дополнительных данных, полученных после разработки проектной документации.

В.6 Для определения расчётных параметров снежного покрова используют данные наблюдений за снежным покровом и лавинами на ближайших метео - и снеголавинных станциях Федеральной службы по гидрометеорологии и мониторингу окружающей среды, материалы научно-исследовательских и проектных организаций.

В.7 Сведения о сходах лавин получают из литературных и фондовых источников, опросов местных жителей, путём изучения следов лавин на местности (вынос каменно-обломочного материала с образованием характерных грунтовых конусов, повреждения стволов деревьев и прочее).

В.8 Для оценки лавинной опасности железнодорожных путей, проходящих по районам с редкой сетью гидрометеорологических станций и постов, следует привлекать специализированные производственные и научные организации Федеральной службы по гидрометеорологии и мониторингу окружающей среды. Состав работ, детальность материалов и их объём следует определять заданием на проектирование.

В.9 Инженерные изыскания на лавиноопасной территории производит организация, которая имеет лицензию на выполнение топографо-геодезических, геологических, инженерно-метеорологических и проектных работ.

Приложение Г

(рекомендуемое)

Проектирование противолавинных сооружений

Г.1 Защиту железнодорожного пути и сооружений от снежных лавин следует выполнять по индивидуальным проектам.

Г.2 Комплексную застройку склонов следует предусматривать на участках, на которых значительное количество снега сносится ветром в лавиносбор (рисунок Г.1) с прилегающих к нему участков местности.

В лавиносборе различают:

- зону зарождения и отрыва лавины;

- лавинный лоток;

- зону отложения лавины.

а) общий вид; б) границы лавиносбора на плане; 1, 2, 3 — зоны зарождения, транзита и отложения; В3, Вт, В0 -ширина этих зон

1 – Типичный лавиносбор

Основные морфометрические показатели лавиносбора (см. рисунок Г.1):

а) превышение лавиносбора (Н);

б) дальность выброса лавины (L);

в) площадь лавиносбора и его зон;

г) средние углы наклона зон лавиносбора;

д) ширина зон лавиносбора и его отдельных участков.

Наиболее активными по числу лавин и их суммарному объёму в течение зимнего периода являются лавиносборы:

- расположенные на наиболее снежных (подветренных или се­верных склонах);

-  глубоко врезанные в склон;

-  имеющие угол наклона поверхности в интервале от 35° до 45°.

В состав комплексной застройки входят:

- снегозадерживающие заборы, устанавливаемые на участках сдувания снега с наветренной стороны от границ лавиносбора для задержания снега и предупреждения попадания его на склон (см. рисунок Г.2);

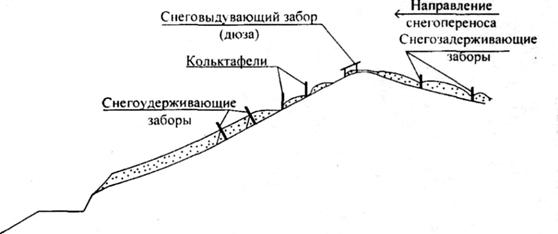

2 – Комплексная застройка склонов на лавиноопасном участке

- снеговыдувающие заборы, устанавливаемые на гребне лавиносбора для ликвидации условий образования снежных карнизов;

- кольктафели, располагаемые вблизи верхней границы лавиносбора для нарушения сплошности снежного покрова в зоне зарождения лавин;

- снегоудерживающие заборы, расположенные по всей зоне зарождения лавин ниже кольктафслей для удержания снега от соскальзывания.

Г.3 Количество рядов снегозадерживающих заборов и расстояния между ними следует назначать исходя из объёмов переносимого ветром снега и размеров зоны их действия с учётом крутизны наветренного участка местности (см. таблицу Г.1)

Т а б л и ц а Г.1 – Данные для выбора количества рядов снегозадерживающих заборов

Крутизна наветренного склона, град	Протяжённость зоны действия снегозадерживающего забора в высотах забора Н3	Снегосборность забора, м3/м
перед забором	за забором
0	3,00	12	от 10 до 12 Нз2
5	2,50	10	10 Нз2
10	2,00	8	8 Нз2
15	1,75	7	6 Нз2
20	1,50	5	4 Нз2

Снегозадерживающие заборы следует проектировать непрерывными рядами. Просветность их должна быть от 0,40 (40 %) до 0,45 (45 %). Величина просвета между нижним краем элементов заполнения заборов и поверхностью склона должна быть не более 0,2 Нз.

Расстояние между рядами заборов L3 вычисляют по формуле:

Lз =15 Нз(l-sinaн), (Г.1)

где aн – угол наклона наветренного склона, при aн > 20° применение снегозадерживающих заборов нецелесообразно.

Ближайший к границе лавиносбора ряд снегозадерживающих заборов должен размещаться от гребня не ближе расстояний, указанных в таблице Г.2.

Т а б л и ц а Г.2 – Расстояния между границей лавиносбора и снегозадерживающими заборами

Крутизна наветренного склона, град	Расстояние между гребнем (границей) лавиносбора и ближайшим рядом снегозадерживающих заборов (в высотах забора Н3 )
10	13
20	10

Г.4 Снеговыдувающие заборы следует устанавливать на гребне лавиноопасного склона непрерывными рядами так, чтобы между нижним элементом заполнения забора и гребнем оставался проём высотой (от 0,25 до 0,30) Нв, где Нв- высота снеговыдувающего забора.

Высота снеговыдувающего забора должна быть не менее 3 м. Устанавливают снеговыдувающие заборы наклонно навстречу преобладающему для данного района направлению ветра.

Г.5 Кольктафели следует размещать за пределами зоны действия сне-говыдувающих заборов, а если их нет, то на расстоянии от 15 до 20 м от гребня склона.

Г.6 Все типы снегорегулирующих сооружений следует применять при преобадающем направлении ветра относительно фронта сооружения в пределах от 50° до 90°. При меньших углах или отсутствии преобладающего направления следует использовать пирамидальные или крестовидные кольктафели.

Г.7 Застройку зоны зарождения лавин снегоудерживающими сооружениями следует проектировать непрерывными или секционными рядами до боковых границ лавиносбора. В зависимости от геологических условий и характера поверхности лавиноопасного склона применяют следующие типы снегоудерживающих сооружений (см. таблицу Г.3).

3 – Типы снегоудерживающих сооружений

Характеристика поверхности склона	Тип сооружения	Конструкционный материал
Скальные обнажения	Сооружения с фундаментами. Заполнение заборов как гибкое (сетки), так и жёсткое (поперечины)	Металл, железобетон
Рыхлые осыпи, поверхностные сплывы	Подвесные сооружения, удерживаемые заанкеренными тросами. Заполнение жёсткое	Металл, железобетон, дерево
Склон задернованный, сплывы не наблюдаются	Сооружения с фундаментами. Заполнение как гибкое, так и жёсткое. Целесообразна посадка леса под защитой сооружений.	Металл, железобетон, дерево

Г.8 Верхний ряд удерживающих сооружений следует размещать на расстоянии не более 15 м от наиболее высокого положения линии отрыва лавин или нижней границы зоны действия снеговыдувающих заборов и кольктафелей. Ряды удерживающих сооружений следует размещать перпендикулярно направлению сползания снежного покрова.

Г.9 Снегоудерживающие сооружения следует размещать непрерывными рядами в случае сухого легкоподвижного снега и ровной поверхности склона.

Секционную застройку прменяют при плотном снеге и неровной поверхности склона. Разрыв между секциями не должен превышать 2 м. Под каждым разрывом должно располагаться сооружение следующего ряда. Минимальная длина секций снегоудерживающего сооружения должна быть не менее 2Нз, где Нз — высота снегоудерживающего забора.

Г.10 Высоту снегоудерживающих сооружений следует определять по формуле:

Ну = (hy +Dhy) cosaс , (Г.2)

где hy – расчётная высота снежного покрова в лавиносборе, определяемая по методике, приведенной в приложении Е, м;

Dhy – дополнительная высота снежного покрова, образующаяся за счёт метелевого переноса и сползания снега, м;

aс – крутизна склона в месте размещения удерживающих сооружений, град.

Г.11 Расстояние между рядами снегоудерживающих сооружений следует определять но формуле

Ly =fyHy/ соsaс . (Г.3)

Величину fy следует рассчитывать по формуле

fy=2tgaс/(2tgaс-tgjс), (Г.4)

где tgjс. – коэффициент трения снега по поверхности склона; при гладкой поверхности склона tgjс = 0,50, при шероховатой tgjс=0,60.

В любом случае величина tgjс не должна превышать значений, указанных в таблице Г.4.

Т а б л и ц а Г.4 – Значения коэффициента fу

aс, град	25	30	35	40	45
fу	12,0	9,3	7,5	6,7	5,0

Г.12 Опорную поверхность снегоудерживающих сооружений следует располагать перпендикулярно поверхности склона с отклонением этой поверхности с жёстким заполнением на угол до 15°, а с сетчатым заполнением - на угол до 30° вниз по склону. Отклонение от перпендикуляра к поверхности склона и образование дополнительной снежной призмы над опорной поверхностью следует учитывать при расчёте нагрузок от снежного покрова.

Г.13 Фундаменты под стойки и подкосы снегоудерживающих сооружений в зависимости от инженерно-геологических условий на склоне следует проектировать раздельными или сплошными. На склонах, подверженных сплывам, применяют подвесные снегоудерживающие сооружения.

Заполнение пролётов между стойками снегоудерживающих сооружений следует предусматривать из металлической сетки с диаметром проволоки от 3 до 5 мм и размером ячейки от 0,10 х 0,10 до 0,20 х 0,20 м (в зависимости от связности снега) или из металлических, железобетонных и деревянных планок, ширину просветов между которыми следует принимать не более 0,30 м в зависимости от ширины планок.

Г.14 Террасирование склонов целесообразно применять при их крутизне 25° и менее. На более крутых склонах террасирование следует применять как вспомогательное средство при облесении склонов или строительстве снегоудерживающих сооружений. Ширину полок террас следует назначать исходя из расчётной высоты снежного покрова на склоне в пределах от 1,5 h0 до 1,8 h0, (большее значение - для сыпучего снега), но во всех случаях не менее 3 м. Поверхность полки должна быть горизонтальной.

Расстояние между террасами вдоль склона вычисляют по формуле

, (Г.5)

где bт – ширина полки террасы, м;

a – угол наклона склона в месте устройства террасы, град.;

b – угол нагорного откоса террасы, град.;

DLт – расстояние между верхней бровкой нижней террасы и нижней бровкой верхней террасы, м.

Угол нагорного откоса террасы b следует назначать в зависимости от характера грунтов склона в пределах от 90° (скальные породы) до 45° (рыхлые грунты).

Расстояние DLт следует назначать в пределах от 2 до 4 м.

Г.15 При застройке снегоудерживающими сооружениями и террасировании склонов следует предусматривать лесопосадки в пределах естественного распространения лесов при условии полного исключения схода лавин. Следует применять наиболее устойчивые смешанные быстрорастущие лесонасаждения. Высота древостоя должна быть больше расчётной высоты снежного покрова заданной вероятности превышения.

Посадки должны покрывать всю зону зарождения лавин. Саженцы следует размещать в шахматном порядке через 1 м в ряду при расстоянии между рядами 2 м. Наращивают посадки островным способом.

Г.16 На склонах крутизной более 25° при высоте снежного покрова более 1 м следует предусматривать защиту молодых растений от повреждения сползающим снегом с помощью снегоудерживающих сооружений или опорных кольев, устанавливаемых с верховой стороны от стволов растений в непосредственной близости от них.

Г.17 Для пропуска лавин под железнодорожным путем следует использовать мосты и виадуки. Отметку низа пролётного строения моста Н0 , м, определяют из выражения:

Н0 ³ Н1+ h2 + hл, (Г.6)

где H1 – отметка поверхности земли с нагорной стороны моста, м;

h2 – высота подстилающего снежного слоя на поверхности земли, м;

hл – высота лавинного потока, м.

В выражении (Г.6) hл, может рассчитываться по формулам Д.15 и Д.16 приложения Д, a h2 может быть принята при отсутствии материалов полевых наблюдений равной высоте снежного покрова в зоне пересечения лавинного пути дорогой.

Г.18 Отверстие моста может быть определено с учётом соотношения между площадью лавиносбора F и площадью поперечного сечения лавинного потока S по формуле

S = kFр , (Г.7),

где k — эмпирический коэффициент;

р - показатель степени. Значения параметров k и р могут быть приняты в зависимости от нормы максимальных снегозапасов W района проектирования (см. таблицу Г.5).

Т а б л и ц а Г.5 – Значения параметров к и р

W, мм	100	200	300	400	500	600
k	0,130	0,095	0,072	0,058	0,045	0,040
р	0,50	0,65	0,75	0,84	0,90	0,95

В этом случае форма поперечного сечения пылевидных лавин может быть принята в виде полуэллипса, у которого малая полуось равна высоте снежной лавины. Для непылевидных лавин эта форма может быть принята в виде прямоугольника, высота которого равна высоте движущихся снежных масс. По известной площади S этих фигур, зная высоту лавинного потока, можно определить другую полуось эллипса или длину прямоугольника. Эти поперечные размеры лавинного потока могут рассматриваться в качестве ориентиров при оценке отверстия и высоты мостов, эстакад и виадуков.

Г.19 Лавинотормозящие сооружения могут устанавливаться в транзитной зоне и зоне выката лавин в местах, где крутизна склона позволяет безопасно вести строительно-монтажные работы.

Г.20 Высоту лавинотормозящих сооружений hm назначают рав­ной сумме высоты снежного покрова в месте их возведения hCH и толщины (глубины) лавинного потока hn (см. рисунок Г.2).

2 – Высота лавинотормозящих сооружений

Г.21 Число рядов лавинотормозящей системы определяют по степени снижения скорости лавинного потока при форсировании им одного ряда тормозящих конструкций, которую оценивают по формуле
