Защита железнодорожного пути и сооружений (стр. 8 )

- для железнодорожных линий: пассажирских со скоростями до 200 км/ч, с интенсивным и особоинтенсивным движением поездов – 2 % ;

- для железнодорожных линий со средней интенсивностью и малоинтенсивным дыижением поездов движением поездов – 4 %;

- для подъездных путей –10 %.

Е.2 Для проектирования лавинозащитных сооружений расчётные параметры снежных лавин следует определять, исходя из вероятностей превышения:

- для железнодорожных линий: пассажирских со скоростями до 200 км/ч, с интенсивным и особоинтенсивным движением поездов – 1 % ;

- для железнодорожных линий со средней интенсивностью движения поездов – 4 %.

Целесообразность устройства защитных сооружений на железнодорожных линиях с малой интенсивностью движения поездов и подъездных путях устанавливают на основе технико-экономического сравнения вариантов устранения лавинной опасности путём проведения профилактических мероприятий и связанных с этим потерь провозной способности железнодорожных линий.

На подъездных путях, где по технологическим причинам не возможны перерывы движения вероятность превышения принимают равной 2 %.

Е.3 Обоснованию с установленной вероятностью превышения подлежат:

- расчётная высота снежного покрова в лавиносборе;

- максимальный объём лавины;

- дальность выброса лавины;

- ширина и высота (глубина) лавинного потока.

Е.4 Расчётную высоту снежного покрова в лавиносборе установленной вероятности превышения следует определять на основе многолетних снегомерных наблюдений и построения кривой интегральной повторяемости максимальных годовых высот снежного покрова.

При отсутствии снегомерных наблюдений непосредственно в лавиносборах следует использовать материалы ближайших метеорологических станций, постов и снегомерных пунктов, расположенных в той же высотной зоне или в сходных физико-географических условиях. Расчётную высоту снежного покрова по вертикали ho в этом случае определяют по формуле:

, (Е.1)

где hmax – высота снежного покрова заданной вероятности превышения, найденная из ряда максимальных годовых высот на пункте наблюдения, м;

h' – средняя из максимальных годовых высот снежного покрова в зоне зарождения лавин, м;

h" – средняя из максимальных высот снежного покрова на пункте наблюдений за тот же период, м.

Объемы лавин Ω. установленной вероятности превышения следует определять по данным о снегозапасах в зоне зарождения лавин по формуле:

, (Е.2)

где F - максимальная возможная площадь отрыва лавины в рассматриваемом лавиносборе, км2;

k - коэффициент сноса снега лавинами;

W - снегозапасы установленной вероятности превышения в зоне зарождения лавин, мм воды;

pc - плотность снежного покрова в зоне зарождения лавин, кг/м3 .

Коэффициент сноса снега лавинами k учитывает долю снега, сносимого лавинами со склона, и должен определяться на основе сопоставления объёмов максимальных зарегистрированных лавин со снегозапасами в зоне их зарождения. При отсутствии таких данных величину к следует определять по формуле:

. (Е.3)

Плотность снежного покрова в зоне зарождения лавин рс следует определять как среднюю из многолетнего ряда наблюдений. При отсутствии таких наблюдений её следует принимать в зависимости от преобладающего фактора формирования снежного покрова на склоне: при преобладании спокойных снегопадов и верховых метелей рс=250 кг/м3; при интенсивном метелевом переносе рс = 350 кг/м3.

Снегозапасы установленной вероятности превышения W определяют на основании многолетних наблюдений за высотой и плотностью снежного покрова в зоне зарождения лавин. При недостаточности или отсутствии таких наблюдений вероятные значения снегозапасов устанавливают по данным ближайших метеостанций и метеопостов или по данным известных наблюдений на ближайших лавиносборах-аналогах на тех же высотах.

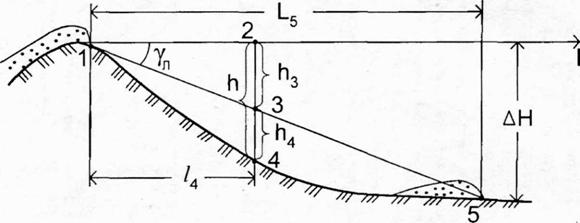

Е.5 Дальность выброса снежных лавин установленной вероятности превышения следует определять графоаналитическим способом, проводя на продольном профиле лавиносбора прямую линию от верхней границы площади отрыва под углом gл, к горизонту до пересечения с линией профиля (см. рисунок Е.1)

1) Угол gл определяют из соотношений, приведённых в таблицах Е.1 и Е.2.

1 - Определение скорости движения и дальности выброса снежных лавин

Т а б л и ц а Е.1 - Значения ∆H/L5 для лотковых лавин

Площадь стартовой зоны лавины, га	Средний уклон пути лавины в лавиносборе, град
25	30	35	40	45
Вероятность превышения, %
1	2	1	2	1	2	1	2	1	2
1	0,47	0,48	0,50	0,51	0,53	0,54	0,57	0,58	0,60	0,61
2	0,45	0,46	0,48	0,49	0,50	0,51	0,54	0,55	0,58	0,59
3	0,43	0,44	0,46	0,47	0,48	0,49	0,52	0,53	0,57	0,58
4	0,40	0,41	0,44	0,45	0,46	0,47	0,51	0,52	0,56	0,57
5	0,38	0,39	0,42	0,43	0,44	0,45	0,50	0,51	0,56	0,57
6	0,37	0,38	0,41	0,42	0,43	0,44	0,49	0,50	0,56	0,57
7	0,36	0,37	0,40	0,41	0,42	0,43	0,48	0,49	0,55	0,56
8	0,35	0,36	0,39	0,40	0,41	0,42	0,47	0,48	0,55	0,56
9	0,34	0,35	0,38	0,39	0,41	0,42	0,47	0,48	0,55	0,56
10	0,33	0,34	0,37	0,38	0,40	0,41	0,46	0,47	0,55	0,56
12	0,32	0,33	0,35	0,36	0,40	0,41	0,46	0,47	0,55	0,56
14	0,31	0,32	0,34	0,35	0,39	0,40	0,46	0,47	0,55	0,56

Окончание таблицыЕ.1

Площадь стартовой зоны лавины, га	Средний уклон пути лавины в лавиносборе, град
25	30	35	40	45
Вероятность превышения, %
1	2	1	2	1	2	1	2	1	2
16	0,30	0,31	0,34	0,35	0,39	0,40	0,46	0,47	0,54	0,55
18	0,30	0,31	0,33	0,34	0,38	0,39	0,45	0,46	0,54	0,55
20	0,29	0,30	0,33	0,34	0,38	0,39	0,45	0,46	0,54	0,55
25	0,29	0,30	0,32	0,33	0,38	0,39	0,45	0,46	0,54	0,55
30 и более	0,28	0,29	0,32	0,33	0,38	0,39	0,45	0,46	0,54	0,55
П р и м е ч а н и е - Приведённые значения величин ∆H/L5 лавин справедливы при выкате на конус выноса или дно долины. При выкате в русло это отношение следует уменьшать на 0,05.

Т а б л и ц а Е.2 - Значения ∆H/L5 для лавин с плоских склонов (осовов)
