Защита железнодорожного пути и сооружений (стр. 9 )

Высота склона, м	Средний уклон склона, град
25	30	35	40	45
Вероятность превышения, %
1	2	1	2	1	2	1	2	1	2
100	0,35	0,36	0,36	0,37	0,39	0,40	0,45	0,46	0,52	0,53
200	0,35	0,36	0,37	0,38	0,40	0,41	0,46	0,47	0,53	0,54
300	0,36	0,37	0,38	0,39	0,40	0,42	0,47	0,48	0,54	0,55
400	0,36	0,37	0,39	0,40	0,42	0,43	0,48	0,49	0,55	0,56
500	0,37	0,38	0,40	0,41	0,43	0,44	0,49	0,50	0,56	0,57
600	0,38	0,38	0,41	0,42	0,44	0,45	0,50	0,51	0,58	0,59
700	0,39	0,39	0,42	0,43	0,46	0,47	0,52	0,53	0,60	0,61
800	0,40	0,40	0,43	0,44	0,48	0,49	0,55	0,56	0,63	0,64
900	0,41	0,41	0,45	0,46	0,50	0,51	0,57	0,58	0,66	0,67
1000	0,42	0,42	0,47	0,48	0,52	0,53	0,60	0,61	0,69	0,69
П р и м е ч а н и е - При вогнутом профиле склона значения величин ∆H/L5 следует уменьшать на 0,05

Е.6 Скорость движения снежных лавин Vл следует определять по формуле:

, (Е.4)

где (см. рисунок Е.1) h - превышение места отрыва лавины над точкой продольного профиля пути лавины, где определяют Vл, м;

∆H - превышение стартовой зоны лавины (точка 1) над местом её остановки (точка 5), м;

L5 - горизонтальная проекция расстояния между точками 1 и 5 (дальность выброса лавины), м;

l4- горизонтальная проекция расстояния от места отрыва лавины до точки, где определяют её скорость, м;

g - ускорение свободного падения, м/с2 .

Е.7 Глубину и ширину лавинного потока следует определять на основе инженерных изысканий по следам, оставленным на местности лавинами максимального объёма и дальности выброса, либо на основе специальных наблюдений. Выполнение расчётов в этом случае производят по ориентировочным формулам, исходя из возможного поперечного профиля лавинного потока при известных скорости движения и объёме лавины установленной вероятности превышения.

Приложение Ж

(справочное)

Конструкции лавинопредупреждающих

сооружений

Ж.1 Снегозадерживающие заборы

Снегозадерживающие заборы предназначены для предупреждения сдувания снега с прилегающих к лавиносбору участков плато или обратных склонов. Изготавливают из дерева по схемам, соответствующим конструкциям облегчённых заборов, применяемым для защиты железнодорожного пути от снежных заносов (рисунок А2,а приложения А).

Общая высота заборов, учитывая ограниченность размеров зон разгона метелевых потоков в горных районах, а также сложность доставки строительного материала к местам установки, составляет 3 м, просветность панелей 50 %.

Опоры изготавливают из дерева и имеют диаметр d = 0,25 м. Конструктивное оформление заглубления опор выбирают в зависимости от местных условий с учётом характера залегания и свойств подстилающих грунтов. Заглубление опор не должно быть меньше 1,60 м. Основные размеры элементов забора и расход материалов приведены в таблицах А.1, А.2 приложения А.

При большом объёме снега, сдуваемого с плато или обратного склона, когда снегоёмкость одного ряда заборов оказывается недостаточной, может устраиваться двухрядная защита из заборов такой же конструкции, но с увеличенной просветностью (до 75%).

Для изготовления снегозадерживающих заборов так же могут быть использованы и другие материалы.

Ж..2 Снеговыдувающие конструкции

Ж.2.1 Снеговыдувающие заборы. Принцип действия снеговыдувающего забора основан на сжатии снеговетрового потока в зоне формирования снежных козырьков, увеличения его скорости и сноса метелевого снега на более низкие участки склона.

Снеговыдувающие заборы устанавливают непосредственно за гребнем склона непрерывным рядом таким образом, чтобы нижний край панели забора возвышался над гребнем на 0,5 м (рисунок Ж.1). Просвет забора составляет 0,4-0,5 высоты его панели и должен превышать глубину снега, отлагавшегося до установки снеговыдувающего забора. Общую высоту снеговыдувающего забора принимают от 4 до 6 м. Расход материалов на одну секцию забора длиной 4 м и высотой 5 м представлен в таблице Ж.1.

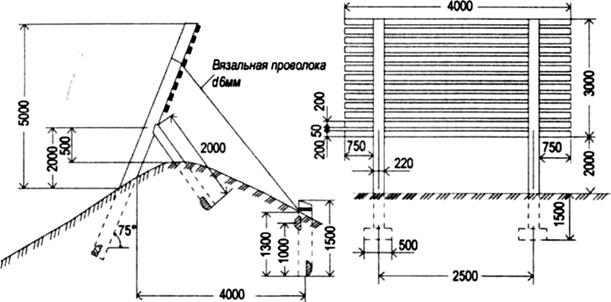

1 - Конструкция снеговыдувающего забора

Т а б л и ц а Ж.1 - Потребность материалов на одну секцию снеговыдувающего забора длиной 4 м

Наименование элементов	Сечение, мм	Длина, мм	Количество, штук	Объём, м3 (масса, кг)
Стойка	220	6500	2	0,50
Подкос	200	2000	2	0,13
Анкер	200	1500	2	0,094
Коротыш	200	500	4	0,031
Доски заполнения	40x200	4000	14	0,45
Итого расход древесины	1,205 м3
Проволока вязальная	6	48	-	10,58
Болт	16	400	2	1,8
Гвозди	-	150	50	1,8
Гвозди	-	200	20	0,9
Итого расход металла	15,08 кг

В случае комплексного применения снегозадерживающих и сне-говыдувающих заборов расстояние между ними следует принимать в зависимости от крутизны наветренного и подветренного склонов. Расстояния между рядами снегозадерживающих и снеговыдувающих заборов представлены в таблице Ж.2.
