Подпиточные клапаны Alimat (стр. 2 )

FLU 25

04

Реле протока 1” для труб 1” – 8”

WATTS Industries Deutschland GmbH

Godramsteiner Hauptstr. 167, D-76829 Landau

Tel– 0, Fax– 560



Коллекторы HKV

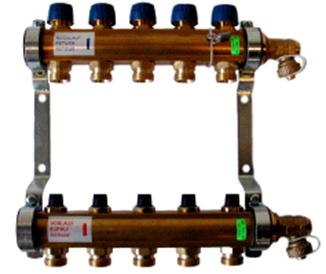

Коллектор HKV-5

Описание

Коллекторы HKV применяются для распределения и регулирования водяных потоков в кольцах низкотемпературных систем отопления. Коллектор состоит из двух латунных профилированных труб, смонтированных на звукоизолирующих консолях (согласно DIN 4109), дроссельных вентилей на подающем трубопроводе и термостатических вентилей на обратном. На термостатических вентилях предусмотрена резьба М 30х1,5 для установки электроприводов (HEIMEIER-cовместимые с ходом штока 11,8 мм). Подающий и обратный трубопроводы снабжены ниппелями для подключения труб посредством евроконусов ¾”. Входящие в комплект концевые вентили легко монтируются с любой стороны коллектора (благодаря плоским уплотнительным кольцам) и служат для дренажа и выпуска воздуха. Каждый коллектор подвергается в заводских условиях проверке на функционирование и герметичность уплотений.

Монтаж

Компактное исполнение и примененные плоские уплотнительные кольца обеспечивают простой монтаж даже в условиях дефицита пространства. Коллектор можно установить в коллекторный шкаф с глубиной от 90 мм. Концевые вентили, шаровые краны, подмешивающие модули (Isotherm, FWR 1”) могут быть установлены как слева, так и справа.

Технические характеристики

Макс. рабочая температура +80 оС

Мин. рабочая температура - 20 оС

Макс. рабочее давление 6 бар.

Материалы

Дроссельные, термостатические

вентили, концевые группы, ниппели Латунь MS 58

Профили Латунь MS 58

Уплотнение консолей Стойкая к высоким температурам,

усиленная стекловолокном пластмасса

Кольцевые уплотнения EPDM

Седла вентилей PTFE

Размеры

Кол-во колец коллектора	2	3	4	5	6	7	8	9	10	11	12
Длина в мм, L	125	175	225	275	325	375	425	475	525	575	625

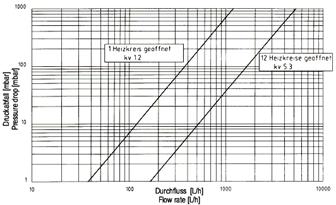

Установка дроссельных вентилей Общие потери давления

(гидравлическая увязка колец)

Типы и артикулы: Коллектор НKV-T c датчиками расхода

HKV-2	20	Коллектор 2 кольца
HKV-3	20	Коллектор 3 кольца
HKV-4	20	Коллектор 4 кольца
HKV-5	20	Коллектор 5 колец
HKV-6	20	Коллектор 6 колец
HKV-7	20	Коллектор 7 колец
HKV-8	20	Коллектор 8 колец
HKV-9	20	Коллектор 9 колец
HKV-10	20	Коллектор 10 колец
HKV-11	20	Коллектор 11 колец
HKV-12	20	Коллектор 12 колец

WATTS Industries Deutschland GmbH

Godramsteiner Hauptstr. 167, D-76829 Landau

Tel– 0, Fax– 560

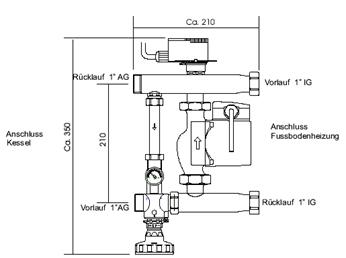

Подмешивающий модуль ISOTHERM

Назначение:

Подмешивающий модуль IsoTherm предназначен для поддержания постоянной температуры подачи в низкотемпературных системах отопления (напр. теплый пол) и позволяет бесступенчатую регулировку температуры подачи в пределах от 27 до 42 оС.

IsoTherm применяется в системах, в которых высокотемпературное отопление ( напр. радиаторы) совмещено с низкотемпературным. Так как температура поверхности теплого пола не должна превышать 29 оС в жилой и 35 оС в краевой зоне, температура подачи должна удерживаться на более низком уровне, чем температура подачи котла.

Функция:

Установленная температура подачи поддерживается смесительным (термостатическим) вентилем TempGuard. Его чувствительный элемент находится в непосредственном контакте с теплоносителем, что позволяет немедленно реагировать на изменение его температуры, подмешивая соответственно большее или меньшее количество горячей котловой воды.

“Впрыснутая” котловая вода смешивается с водой, поступающей из обратного коллектора теплого пола и направляется через насос в подающий коллектор.

Установленный в целях дополнительной безопасности на подаче теплого пола ограничитель температуры выключает насос при превышении температуры подачи 60 оС. При понижении температуры насос включается вновь.

Установка желаемой температуры подачи производится с помощью рукоятки вентиля. Термометр позволяет отслеживать актуальную температуру подачи.

Часть воды всегда направляется по “малому” кругу на чувствительный элемент смесительного вентиля, что обеспечивает постоянное отслеживание температуры подачи, а также выполнение функции байпаса при закрытии всех термостатических вентилей на коллекторе теплого пола (если использутся электроприводы).

Монтаж:

IsоTherm может быть смонтирован с правой и левой стороны на все коллекторы типа HKV или HKV-T. Все соединения с плоскими уплотнениями, обеспечивающих простоту и быстроту монтажа.

Технические данные:

Макс. рабочая температура +90 оС

Мин. рабочая температура –20 оС

Макс. рабочее давление 10 бар.

Макс. мощность отопительной системы 8 кВт

Kvs смесительного вентиля, не менее 1 м3/ч

Материалы:

Арматура: прессованная латунь MS 58

Патрубки: латунь MS 63

Пружина вентиля: нерж. сталь

Упротняющие кольца: EPDM

Плоские уплотнения: AFM 34 или EPDM

Номер артикула/комплектация:

IsoTherm

DN 20

Пределы регулирования температуры подачи: 27 – 42 оС

В комплект входит насос WILO RS 25/6-3

Коллекторы для теплого пола:

Коллектор тип HKV: Коллектор тип HKV-T с указателями

2 – 12 колец расхода на подающем трубопроводе

2 – 12 колец

WATTS Industries Deutschland GmbH

Godramsteiner Hauptstr. 167, D-76829 Landau

Tel– 0, Fax– 560

Группы безопасности котла KSG

KSG 30 N KSG 30 / ISO 2

Описание

Группы безопасности серии KSG применяются для установки в бытовых отопительных системах мощностью до 50 кВт (KSG 30 – SV ¾” – до 100 кВт). Представляют собой комбинацию предохранительного клапана, воздушного клапана и манометра.

Монтаж

К монтажу групп безопасности KSG применяются те же требования, что и к монтажу предохранительных клапанов. Группа безопасности монтируется выше котла, в вертикальном положении. На подводке к группе безопасности запрещено устанавливать запорную арматуру, фильтры и т. п. арматуру, могущую привести к заужению трубопровода. Сливной шланг должен соответствовать диаметру выходного отверстия предохранительного клапана и быть проложен так, чтобы не создавать препятствий для сброса воды/пара и не подвергать людей опасности при сбросе.

Материалы

Консоль KSG 30 G из серого чугуна.

Консоль KSG 30 из оцинкованной стали.

Интегральная консоль KSG 30 N из латуни MS 58.

Материалы предохранительного клапана, воздушного клапана,

манометра: см. соответствующие технические описания.

Теплоизоляция:

для исполнений KSG 30 N, KSG 30/ISO 2 из полистирола,

класс противопожарной безопасности B2,

для исполнения KSG 30 G/ISO 1 – из вспенененного

полиуретана, класс противопожарной безопасности B1

Типы и номера артикулов:

KSG 30	02	Группа безопасности, стальная консоль, до 50 кВт
KSG 30 – SV ¾”	02	Группа безопасности, стальная консоль, до 100 кВт
SB-KSG 30	02	Набор: пять KSG 30 в коробке
KSG 30/ISO 2	02	Как KSG 30, но в теплоизоляции
KSG 30 G	02	Группа безопасности, чугунная консоль, до 50 кВт
SB-KSG 30 G	02	Набор: пять KSG 30 G в коробке
KSG 30/ISO 1	02	Как KSG 30, но в теплоизоляции
ISO 1	02	Теплоизоляция для KSG 30 G, пенополиуретан
ISO 2	02	Теплоизоляция для KSG 30, пенополистирол
KSG 30 N	02	Группа безопасности, интегральная латунная консоль, до 50 кВт

Pressure gauges MDA/MDR/MHA/MHR



MDA/MHA MDR/MHR

Measuring instrument with tube-form spring, for liquid materials pressure measurement, in case they are of low ductility and unable to crystallise.

Produced in accordance with EN 837-1.

The device shall be mounted avoiding shaking, and shall be protected from cold and heat.

Execution:

Body: 50, 63 and 80 mm diameter, ABS plastic.

100 mm diameter, steal with epoxy covering.

Glass acrylic glass

Connection Brass MS 58

Measuring body tube-form spring, copper.

Measuring mechanism brass, high accuracy

Dial-plate aluminium, white with black scale

Accuracy accuracy class 1,6

Maximum temperature + 80 оС

1. Dial-Plate

2. Measuring body (tube)

3. Hand

4. Notsched segment

5. Muffle

6. Traction

7. Connection

Dimensions

Type	Art. Nr.	Body	Connection C	Measuring limits, bar	A	CH
D	B
MHA 50/4 x ¼” MHA 63/4 x ¼” MHA 63/4 x 3/8”	03.10.104 03.16.204 03.17.204	50 63 63	28,5 31 31	¼” ax. ¼” ax. 3/8” ax.	0 – 4 0 – 4 0 – 4	48 48 53	14 14 14
MHA 80/4 x ¼”	03.21.104	80	31	¼” ax.	0 – 4	69	14
MHR 50/4 x ¼” MHR 63/4 x ¼” MHR 63/4 x 3/8”	03.12.104 03.18.204 03.19.304	50 63 63	28,5 31 31	¼” rad. ¼” rad. 3/8” rad.	0 – 4 0 – 4 0 – 4	48 48 53	14 14 14
MHR 80/4 x ½”	03.20.204	80	31	½” rad.	0 – 4	69	14
MHR 100/4 x ½”	03.22.204	100	31	½” rad.	0 – 4	83	14
MDA 50/6 x ¼” MDA 50/10 x ¼” MDA 50/16 x ¼”	03.10. 03.10.116	50 50 50	28,5 28,5 28,5	¼” ax. ¼” ax. ¼” ax.	0 – 6 0 –10 0 –16	48 48 48	14 14 14
MDA 63/6 x ¼” MDA 63/10 x ¼” MDA 63/16 x ¼”	03.16.206 03.16.210 03.16.216	63 63 63	31 31 31	¼” ax. ¼” ax. ¼” ax.	0 – 6 0 –10 0 –16	53 53 53	14 14 14
MDA 80/6 x ¼” MDA 80/10 x ¼” MDA 80/16 x ¼”	03.21.106 03.21.110 03.21.116	80 80 80	31 31 31	¼” ax. ¼” ax. ¼” ax.	0 – 6 0 –10 0 –16	69 69 69	14 14 14
MDR 50/6 x ¼” MDR 50/10 x ¼” MDR 50/16 x ¼”	03.12.106 03.12.110 03.12.116	50 50 50	28,5 28,5 28,5	¼” rad. ¼” rad. ¼” rad.	0 – 6 0 –10 0 –16	48 48 48	14 14 14
MDR 63/6 x ¼” MDR 63/10 x ¼” MDR 63/16 x ¼” MDR 63/25 x ¼”	03.18.206 03.18.210 03.18.216 03.18.225	63 63 63 63	31 31 31 31	¼” rad. ¼” rad. ¼” rad. ¼” rad.	0 – 6 0 –10 0 –16 0 –25	53 53 53 53	14 14 14 14
MDR 80/6 x ½ MDR 80/10 x ½” MDR 80/16 x ½” MDR 80/25 x ½”	03.20.206 03.20.210 03.20.216 03.20.225	80 80 80 80	31 31 31 31	½” rad. ½” rad. ½” rad. ½” rad.	0 – 6 0 –10 0 –16 0 –25	69 69 69 69	14 14 14 14
MDR 100/6 x ½” MDR 100/10 x ½” MDR 100/16 x ½”	03.22.206 03.22.210 03.22.216	100 100 100	31 31 31	½” rad. ½” rad. ½” rad.	0 – 6 0 –10 0 –16	83 83 83	14 14 14
