Накладной термостат

Накладной термостат TC/N-RE

Описание

Накладной термостат TC/N-RE является биметаллическим регулятором температуры. Применяется для управления температурным режимом систем отопления посредством регулирования температуры подающих или обратных трубопроводов и управления насосами, горелками, электротермическими приводами, солярными системами, тепловыми насосами.

Исполнение

Биметаллический регулятор температуры в жаропрочном платмассовом корпусе, функционирует как электрический переключатель, снабжен пружиной для крепления на трубопроводах диаметром до 2”. Установочная ручка снаружи (TC/N-RE) или внутри (TC/N-RI) корпуса.

Функция

Биметаллическая пластина реагирует на повышение температуры и расширяется. Это расширение передается на переключатель, который замыкает или размыкает электрические контакты.



Технические характеристики

Пределы установки 30 – 90 оС

Сила тока при переключенииА, 250 В

Точность срабатывания 5 К

Электрическая защита 30 IP

Размеры 114 х 46,5 х 46,5

Класс испытаний II (100.000)

Электрические части проверены согласно VDE 0631

Схема переключения

Клеммы 1/2 размыкаются при повышении температуры

Клеммы 1/3 замыкаются при повышении температуры

Типы и номера артикулов:

ТС/N-RE	04	Накладной термостат, ручка снаружи
TC/N-RI	04	Накладной термостат, ручка под крышкой

WATTS Industries Deutschland GmbH

Godramsteiner Hauptstr. 167, D-76829 Landau

Tel– 0, Fax– 560

Термоманометры TMAX, TMRA

Термоманометр TMAX Термоманометр TMRA

(аксиальное подключение) (радиальное подключение)

Применение

Применяются для комбинированного измерения температуры и давления в отопительных системах, котлах и т. п.

Автоматический запорный клапан позволяет замену термоманометра без слива системы.

При ввинчивании термоманометра запорный клапан открывается так, что теплоноситель проникает в трубчатую пружину манометра и одновременно омывает температурный датчик.

Пределы измерений:

по давлению 0 – 2,5; 0-4; 0-6; 0-25 бар

по температре 0 – 120 оС

Класс точности 1,6

Исполнение

Корпус: диаметр 80 мм, пластмасса ABS, черного цвета

Стекло Плексиглас

Подключение для TMAX аксиальное, для TMRA радиальное

автоматический запорный клапан R ½” входит в комплект

Измеряющее устройство пружина в форме трубки из легированной меди для измерения давления;

биметаллическая спираль для измерения температуры

Стрелочный механизм латунь

Циферблат Алюминий, шкалы и оцифровка черного цвета, фон температурной

шкалы красный, фон шкалы давления синий

Стрелка Алюминий, покрыта черным лаком,

Маркировочная красная стрелка на стекле

Рабочая температура - 10 … + 80 оС

Статическая нагрузка

по давлению ¾ верхнего значения шкалы

Типы и номера артикула:

TMAX 2,5 x ½”	03	0 – 2,5 бар, 0 – 120 оС, акс. ½”
TMAX 4 x ½”	03	0 – 4 бар, 0 – 120 оС, акс. ½”
TMAX 6 x ½”	03	0 – 6 бар, 0 – 120 оС, акс. ½”
TMAX 25 x ½”	03	0 – 25 бар, 0 – 120 оС, акс. ½”
TMRA 2,5 x ½”	03	0 – 2,5 бар, 0 – 120 оС, рад. ½”
TMRA 4 x ½”	03	0 – 4 бар, 0 – 120 оС, рад. ½”
TMRA 10 x ½”	03	0 – 6 бар, 0 – 120 оС, рад. ½”
TMRA 25 x ½”	03	0 – 25 бар, 0 – 120 оС, рад. ½”

WATTS Industries Deutschland GmbH

Godramsteiner Hauptstr. 167, D-76829 Landau

Tel– 0, Fax– 560

Биметаллический термометр Т 63 - Т 80 - Т 100





Термометр T 63/50

Биметаллический термометр со стрелкой

Корпус: из листового

никелированного металла

Диаметр корпуса: 63, 80, 100 мм

Циферблат: белый, с черными делениями

Погружной стержень: Æ 9,0 мм

Ввинчиваемая гильза: аксиальнaя, латунь R ½”

с шестигранником SW 21

длина мм

Макс. рабочее давление: PN 10

Границы измерений: 0-120°C

Точность измерения: ± 2,5 %

Типы и номера артикулов:

T 63/50	03	Корпус Ø 63 мм, гильза 50 мм
T 63/50 S	03	Корпус Ø 63 мм, гильза 50 мм с крепежным винтом
T 63/75	03	Корпус Ø 63 мм, гильза 75 мм
T 63/100	03	Корпус Ø 63 мм, гильза 100 мм
T 80/50	03	Корпус Ø 80 мм, гильза 50 мм
T 80/50 S	03	Корпус Ø 80 мм, гильза 50 мм с крепежным винтом
T 80/75	03	Корпус Ø 80 мм, гильза 75 мм
T 80/100	03	Корпус Ø 80 мм, гильза 100 мм
T 100/50	03	Корпус Ø 100 мм, гильза 50 мм
T 100/75	03	Корпус Ø 100 мм, гильза 75 мм
T 100/100	03	Корпус Ø 100 мм, гильза 100 мм
T 100/150	03	Корпус Ø 100 мм, гильза 150 мм
T 63/50 SD	03	Корпус Ø 63 мм, гильза 50 мм, резьба с самоуплотнением
T 80/50 SD	03	Корпус Ø 80 мм, гильза 50 мм, резьба с самоуплотнением
T 100/50 SD	03	Корпус Ø 100 мм, гильза 50 мм, резьба с самоуплотнением

WATTS Industries Deutschland GmbH

Godramsteiner Hauptstr. 167, D-76829 Landau

Tel– 0, Fax– 560

Спиртовой термометр T-V с оправой T-OT

Cпиртовой термометр T-200V Латунная оправа T-200OT

Спиртовой термомтер T-V: описание

Тип	T – 200 V	T – 250 V
Продукт	Стеклянный термометр с бумажной шкалой	Стеклянный термометр с бумажной шкалой
Шкала *	0оС – 120оС *	0оС – 120оС *
Диаметр корпуса	16 mm	17 mm
Диаметр стебля	6,5 mm	7 mm
Длина корпуса	150 mm	190 mm
Длина стебля	38 mm	38 mm
Общая длина	195 mm	230 mm
Измеряющее вещество	Ксилол	Ксилол
Класс точности	2,5	2,5
Точки поверки	+ 30оС, + 70оС	+ 30оС, + 70оС

* Возможна поставка термомтеров со шкалой 0 – 150 оС

Для монтажа термометров T-V применяются латунные оправы серии T-OT.

Тип	T-200 OT	T - 250 OT
Размеры:
A, mm	41	41
B, mm	158	193
C, mm	27	27
D, mm	14	14
E, mm	10	10
F, mm	148	183
G, mm	13	13
H, mm	20	22
Шестигранник ES	25	25

Типы и номера артикулов:

T-200 V	03	Спиртовой термометр 200 мм, 0-120 оС, класс 1,6
T-250 V	02	Спиртовой термометр 250 мм, 0-120 оС, класс 1,6
T 200 - V 150 Grad	03	Спиртовой термометр 200 мм, 0-150 оС, класс 1,6
T-200 OT	03	Латунная оправа 200 мм, наружная резьба ½”
T-250 OT	03	Латунная оправа 250 мм, наружная резьба ½”

WATTS Industries Deutschland GmbH

Godramsteiner Hauptstr. 167, D-76829 Landau

Tel– 0, Fax– 560

Балансировочный вентиль

Область применения

Используется для гидравлической балансировки систем отопления, систем охлаждения и систем водоснабжения, инженерных систем, использующих солнечные батареи и тепловые насосы. Обеспечивает простой и точный способ выравнивания значений расхода теплоносителя в различных трубопроводах системы, существенно улучшая её эффективность.

Устройство и принцип работы

Балансировочный вентиль имеет встроенный расходомер, показания которого видны на шкале, расположенной перпендикулярно к основной части корпуса и выступающей за уровень теплоизоляции, которой обычно защищается трубопровод. Шкала свободно вращается вокруг своей оси, что обеспечивает удобство визуального считывания показаний при любом варианте монтажа. Теплоноситель не попадает непосредственно в расходомер, что предохраняет механизм расходомера от попадания в него механических частиц, содержащихся в теплоносителе, и существенно продлевает срок исправного измерения расхода.

Регулирующий вентиль обеспечивает установку требуемого значения расхода с высокой точностью, т. к. для незначительного смещения штока требуется значительный поворот шпинделя. Конструкция вентиля обеспечивает идеальный профиль для протока, снижая шум практически до нуля. Вентиль малочувствителен к неоднородности протока на входе и требует перед собой очень небольшого прямого участка трубопровода, который в минимальном случае может быть равен по длине и внутреннему диаметру корпусу самого вентиля. Устройство Memostop позволяет закрыть вентиль полностью без потери установки.

Технические характеристики

-  максимальная рабочая температура 120°С (при давлении 6 бар)

-  минимальная рабочая температура –20°С (при использовании соответствующих антифризов)

-  максимальное рабочее давление 10 бар (при температуре 100°С)

-  соотношение максимального и минимального значений расхода для каждого типоразмера балансировочного вентиля составляет 8:1

-  прямое визуальное считывание показаний, не требующее использования дополнительных диаграмм и вторичных приборов

-  погрешность показаний расходомера 10% от абсолютной величины показаний

-  балансировочный вентиль может монтироваться в любом положении

-  малая монтажная длина

-  возможность комплектации разъемными резьбовыми соединениями

-  показания расходомера не меняются при добавлении в теплоноситель антифриза, разница плотности и вязкости учитывается расходомером при измерении

Материалы конструкции балансировочного вентиля

-  корпус и внутренние элементы вентиля: латунь MS 58

-  расходомер: термостойкая и ударопрочная пластмасса

-  пружина: нержавеющая сталь

-  уплотнения: эластомер EPDM

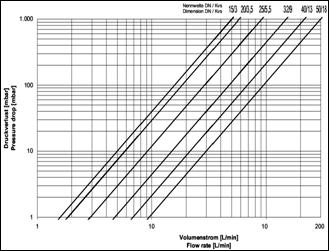

Диаграмма расход / потери давления Диаграмма давление / температура



kgjh

Типы и номера артикула

SRV 20/1 - AG	34	Ду 15, Kvs 3,0, 2-16 л/м, без Memostop, подключение 1” нар.
SRV 20/2 – AG	34	Ду 20, Kvs 3,5, 4-36 л/м, без Memostop, подключение 1” нар.
SRV 25 – AG	34	Ду 25, Kvs 5,5, 5-50 л/м, c Memostop, подключение 1 ¼” нар.
SRV 32 – AG	34	Ду 32, Kvs 9,0, 10-80 л/м, c Memostop, подключение 1 ½” нар.
SRV 25 – IG	34	Ду 25, Kvs 5,5, 5-50 л/м, c Memostop, подключение 1” внутр.
SRV 32 – IG	34	Ду 32, Kvs 9,0, 10-80 л/м, c Memostop, подключение 1 ¼” внутр.
SRV 40 – IG	34	Ду 40, Kvs 13,0, 15-120 л/м, с Memostop, подключение 1 ½” внутр.
SRV 50 – IG	34	Ду 50, Kvs 18,0, 25-200 л/м, с Memostop, подключение 2” внутр.
