BAS-311F-0, 311-F - L, BAS-326F-0, руководство по эксплуатации (стр. 5 )

Для машин BAS-311F-0, -L эту процедуру необходимо выполнить, когда машина находится в исходном положении..

Для BAS-326F-0 – когда механизм подачи сдвинут и исходного положения на 20мм (400 импульсов) назад (в направлении Y). Совместив отверстия, затяните винты (1).

9-7 Регулировка прижимной лапки

Поверните шкив машины рукой, чтобы опустить прижимную лапку, затем выполните регулировку, описанную далее.

1.  Ослабьте винт (1), установите прижимную лапку (2) так, чтобы она слегка касалась изделия, и затяните винт (1).

Примечание

Если прижимная лапка опущена слишком низко, изделие может сдвигаться во время шитья. Если прижимная лапка находится слишком высоко, может происходить пропуск стежков.

2.  Поверните шкив машины рукой и убедитесь в том, что игла входит по центру игольного отверстия в прижимной лапке (2). Если игла не совмещена с центром игольного отверстия, снимите колпачок (3), ослабьте винт (4) и поверните надлежащим образом прижимную лапку (стержень лапки).

Если при поднятой прижимной лапке игла выступает за лапку, это может привести к травме.

9-8 Регулировка высоты подъема прижимной лапки

Стандартная высота подъема прижимной лапки составляет 3мм (макс. 8мм)

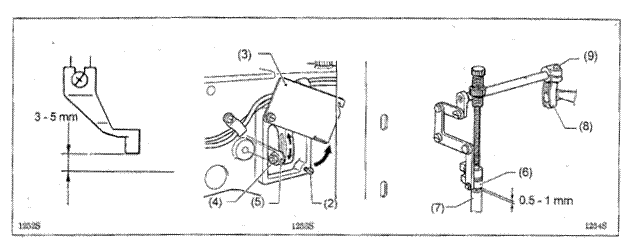

Регулировка высоты подъема в пределах 3-5мм

1. Ослабьте винт (2) и откройте крышку (3).

2. Ослабьте гайку (4) и отрегулируйте положение соединительной тяги механизма подъема прижимной лапки (5). При подъеме соединительной тяги величина подъема прижимной лапки увеличивается, при опускании – уменьшается.

Регулировка высоты подъема в пределах в пределах 5-8 мм

1.  Поверните верхний вал так, чтобы установить прижимную лапку в крайнее нижнее положение. Ослабьте винт (9) рычага (8). Отрегулируйте зазор между подъемником прижимной лапки (6) и гильзой стержня прижимной лапки в пределах 0,5-1,0мм.

2.  Ослабьте гайку (4) и отрегулируйте положение соединительной тяги механизма подъема прижимной лапки (5). При подъеме соединительной тяги величина подъема прижимной лапки увеличивается, при опускании – уменьшается.

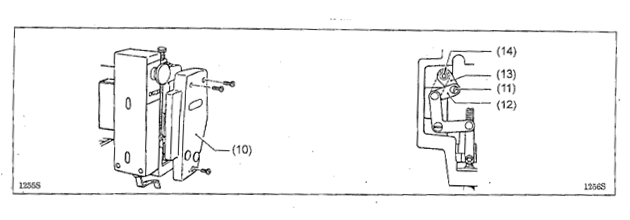

Если вертикального перемещения прижимной лапки не требуется

1.  Снимите фронтальную пластинку (1).

2.  Выверните винт (11) и переставьте соединительную тягу (12) на верхнее отверстие (14) рычага F (13).

9-9 Регулировка устройства для удаления нити

Для вертикального устройства (стандартная регулировка).

Приблизительно

2мм

Приблизительно 112мм

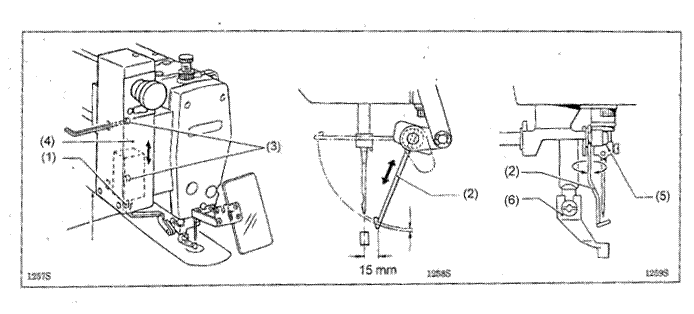

1.  Когда плунжер соленоида устройства для удаления нити (1) совершает полный ход, кончик дворника (2) должен находиться на расстоянии 15мм от оси иглы. Чтобы произвести регулировку, ослабьте винты (3) и сдвиньте вверх или вниз весь кронштейн соленоида (4). Стандартное расстояние между нижней стороной кронштейна и верхней плоскость игольной пластинки составляет приблизительно 112мм.

2.  Когда дворник (2) сработает, и его кончик совместится с осью игольного стержня, расстояние от дворника (2) до кончика иглы должно составлять приблизительно 2 мм. Ослабьте винт (5) и отрегулируйте это расстояние, сдвинув дворник (2) внутрь или наружу. Убедитесь в том, что при срабатывании дворник (2) не ударяет по прижимной лапке или игле. Также убедитесь в том, что дворник не касается ограждения пальцев.

Для вертикального устройства (стандартная регулировка).

15-16мм

25мм

25мм 35мм

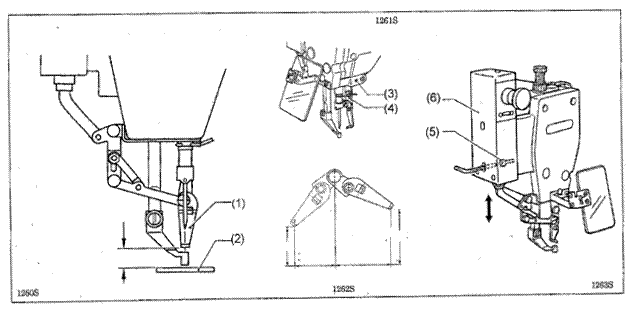

1.  Ослабьте установочный винт (2) и сдвиньте опору (3) рычага дворника вверх или вниз так, чтобы просвет между низом дворника и кончиком иглы (1) составлял 15-16 мм, когда дворник совмещен с осью игольного стержня.

2.  После того, как дворник удалит нить, ослабьте болт (5) и сдвиньте всю плиту крепления соленоида (6) вверх или вниз и отрегулируйте ее положение так, чтобы расстояние составляло приблизительно 25мм.

9-10 Регулировка высоты подъема рабочего зажима

Максимальная высота подъема рабочего зажима составляет 25±1мм от верхней плоскости игольной пластинки (для рабочего зажима пневматического типа).

Величина подъема рабочего зажима для каждой модели на момент отгрузки машины с завода отрегулирована, как указано в таблице ниже.

Тип	Соленоидный (только BAS-311F-0)	Пневматический
Величина подъема	20мм

9-10-1 BAS-311F-0 Рабочий зажим соленоидного типа

ыыыыыыыыыыыыыыыыыыыыыыыыыыыыыыы

1.Выключите электропитание.

2. Ослабьте болты крепления (2) рычага рабочего зажима F (1).

3. Приставьте к рабочему зажиму (3) масштабную линейку и сдвиньте рычаг рабочего зажима F (1) вверх или вниз так, чтобы высота подъема зажима над игольной пластинкой составляла 20мм.

4. По завершении регулировки затяните болты крепления (2) рычага рабочего зажима F (1).

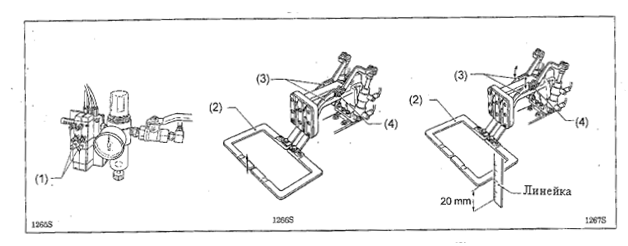

9-10-2 BAS-311F-0, 311-F-L Рабочий зажим пневматического типа

ыаааааааааааааааыыыыыыыыыыыыыыыыыыыыыыыыыы ыыыыыыыыыыыыыыыыыыыыыыыыыыыыыыыыыы

ааааааааааааааааааааааааааааа мммммммммммммммммммм мммммммммммммммммммммммммммммммммммм мммммммммммммммммммммммммммммммммммммммммм мммммммммммммммммммммммммммммммммммммммм мммммммммммммммммммммммммммммммммммм ммммммммммммммммммммммммаааааааааа ааааааааааааааааааааааааааааа аааааааааааааааааааааааааааааааааааааааааааааааааа ааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааа аааааааааааааааааааааааааааааааааааааааааааааааааааааааааа аааааааааа

1. Включите подачу сжатого воздуха и нажмите кнопку (1) на пневмораспределителе, чтобы поднять рабочий зажим (2).

2. Ослабьте болты крепления (4) рычага рабочего зажима F (3).

3. Приставьте к рабочему зажиму (2) масштабную линейку и сдвиньте рычаг рабочего зажима F (3) вверх или вниз так, чтобы высота подъема зажима над игольной пластинкой составляла 20мм.

4. По завершении регулировки затяните болты крепления (2) рычага рабочего зажима F (3).

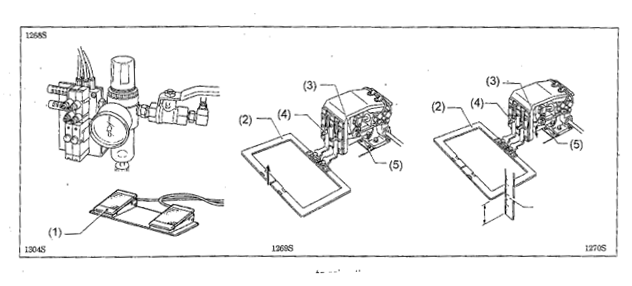

9-10-3 BAS-326F-0

Линейка

20 мм

1.  Включите подачу сжатого воздуха и нажмите кнопку (1) на пневмораспределителе, чтобы поднять рабочий зажим (2).

2.  Ослабьте болты (5) крепления рычагов подъемника рабочего зажима UR (3) и UL (4)

3.  Приставьте к рабочему зажиму (2) масштабную линейку и сдвиньте рычаги подъемника рабочего зажима UR (3) и UL (4) вверх или вниз так, чтобы высота подъема зажима над игольной пластинкой составляла 20мм.

4.  По завершении регулировки затяните болты (5) крепления крепления рычагов подъемника рабочего зажима UR (3) и UL (4).

9-10-4 Регулировка давления воздуха

1.  Давление воздуха должно составлять 0,5МПа. Чтобы отрегулировать давление оттяните вверх и поверните ручку (2) регулятора (1). По завершении регулировки нажмите ручку регулятора (2)вниз, чтобы зафиксировать ее.

2.  Если в баллоне регулятора (1) скопилась вода, поверните сливной кран в направлении, показанном стрелкой, и слейте ее.

Внимание

Воздушный кран (4) следует открывать медленно.

9-11 Регулировка верхнего положения остановки иглы

Верхнее положение остановки иглы регулируется таким образом, чтобы метка (2) на шкиве машины (1) находилась внутри метки (4) на кожухе ремня (3).

Если необходимо произвести регулировку верхнего положения остановки иглы, ослабьте винт (5), находящийся у метки “U” на шкиве машины (1), и отрегулируйте положение шкива. Если повернуть шкив по часовой стрелке, он будет останавливаться раньше. Если повернуть шкив против часовой стрелки, он будет останавливаться позднее.

Примечание

Винт (6) используется для настройки детектирования нижнего положения иглы. Не ослабляйте этот винт.

Винт (7) используется для настройки детектирования положения остановки машины и также не должен ослабляться.

Если метка (2) не находится внутри метки (4), (когда переключатель памяти №14 находится в положении ON), поверните шкив машины, чтобы установить метку (2) в правильное положение и запустите машину.

9-12 Проверка состояния входных датчиков и DIP-переключателей

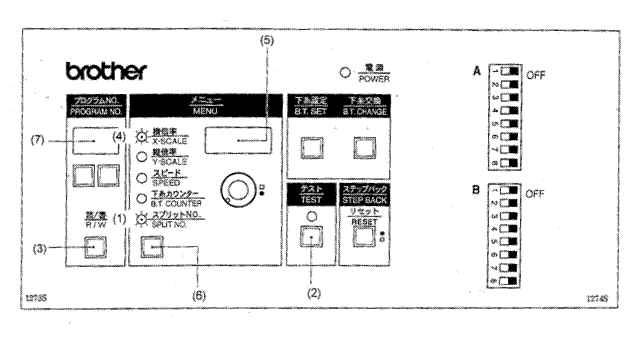

1.  Когда горит индикатор SPLIT NO. (1), и клавиша R/W (3) нажимается при нажатой клавише TEST (2), загорается индикатор X-SCALE (4), и на дисплее (5) отображается состояние датчика (сигнала) исходного положения по оси X.

¡ Датчик включен ¡Датчик выключен

2.  При каждом нажатии клавиши MENU (6)загорается другой индикатор, и на дисплее отображается состояние соответствующего компонента.

Когда горит индикатор X-SCALE : датчик исходного положения по оси X

Когда горит индикатор Y-SCALE : датчик исходного положения по оси Y

Когда горит индикатор SPEED : сигнал верхнего положения иглы (синхронизатора)

Когда горит индикатор B. T.COUNTER : 24х-секционный сигнал (синхронизатора)

Когда горит индикатор SLIT NO.: сигнал нижнего положения иглы (синхронизатора)

3.  Если в это время изменить положение какого-либо из переключателей блока DIP-переключателей A расположенного на боковой стороне панели управления, номер этого переключателя появится в верхнем ряду дисплея номера программы (7).

4.  Если в это время изменить положение какого-либо из переключателей блока DIP-переключателей B расположенного на боковой стороне панели управления, номер этого переключателя появится в нижнем ряду дисплея номера программы (7).

5.  Нажмите клавишу TEST (2). Дисплей вернется к нормальному состоянию.

Примечание

Чтобы проверить работу того или иного DIP-переключателя, необходимо переключить его при включенном электропитании, однако, для того, чтобы изменить настройки DIP-переключателей, электропитание следует всегда выключать.

9-13 Проверка напряжения электропитания

1. Включите машину при помощи сетевого выключателя.

2. Нажимайте клавишу MENU до тех пор, пока не загорится индикатор X-SCALE.

3. Нажав и удерживая нажатой клавишу TEST, нажмите клавишу R/W/

4. Если напряжение электросети нормальное, для данной модели машины, на дисплее отобразится следующее:

Номинальное напряжение длля данной машины	Допустимые пределы (индикация на дисплее)	Индикация при номинальном напряжении
200В	090-110	При напряжении электросети 200В на дисплее отображается “100”
200В	100-120
200В	105-125	При напряжении электросети 100В (для машины с номинальным напряжением 100В) или 380В (для машины с номинальным напряжением 380В) на дисплее отображается “110”
100В, 380В, 400В	100-120

9-14 Сброс настроек памяти

Если швейная машина перестала нормально работать, причина может заключаться в том, что при помощи переключателя памяти была сделана неправильная настройка памяти. В таких случаях, для того, чтобы произвести очистку памяти, а также проверить настройки DIP-переключателей, выполните следующую процедуру:

Включите электропитание, предварительно нажав клавишу R/W (1). При этом произойдет сброс всех настроек памяти.

Примечание

Эта операция приводит к тому, что все настройки переключателей памяти возвращаются в свое первоначальное состояние. Кроме того, из памяти стираются все занесенные в нее программы вышивки.

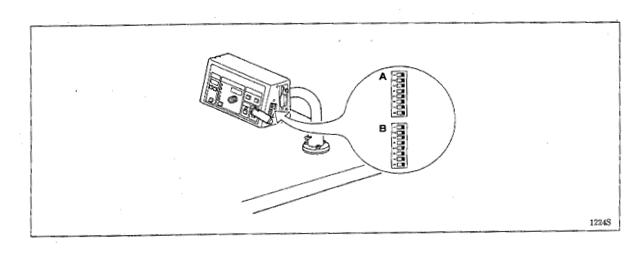

10. DIP-переключатели

Все DIP-переключатели (миниатюрные переключатели на панели управления и печатной плате главного контроллера)при отгрузки с завода установлены в положение OFF (Выкл.)

При изменении состояния любого DIP-переключателя электропитание должно быть выключено.

10-1 Функции DIP-переключателей панели управления



ррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррр рррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррррр ъ

пппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппп пппппппппппппппппппппппппппппппппппппппппппппппппппппппппппп пппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппп

пппппппппппппппппбббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббббппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппп ппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппппьььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььь

ь ььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььь ььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььь ььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььь ььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььььпп

Пакет DIP-переключателей A.

Номер переключателя	В положениии ON (Вкл.)
А-1	По завершении шитья рабочий зажим поднимается оператором (не автоматически)

Для выбора режима подъема и опускания рабочего зажима могут быть использованы различные комбинации настроек переключателей А-2 А-3и А-4.

Для пневматических зажимов режим работы может быть выбран при помощи переключателя управления двухступенчатым рабочим зажимом.

Переключатель	Тип зажима	Функция педали управления рабочим зажимом
А-2	А-3	А-4
-	-	-	Соленоидный/ пневматический	Рабочий зажим и прижимная лапка поднимаются и опускаются одновременно
ON	-	-	Соленоидный/ пневматический	Поднимается и опускается только рабочий зажим; прижимная лапка опускается при нажатии пусковой педали машины.
-	ON	-	Пневматический	Для работы с прижимной лапкой расщепленного типа; порядок работы левой и правой части рабочего зажима изменяется попеременно.
ON	ON	-	Пневматический	Поднимается и опускается только рабочий зажим; прижимная лапка опускается при нажатии пусковой педали машины.
-	-	ON	Пневматический	Рабочий зажим и прижимная лапка поднимаются и опускаются одновременно
ON	-	ON	Пневматический	Опускание происходит в следующем порядке: правая часть рабочего зажима, левая часть рабочего зажима, прижимная лапка. Подъем происходит в обратном порядке.

Переключатель	Тип зажима	Функция педали управления рабочим зажимом
А-2	А-3	А-4
-	ON	ON	Пневматический	Опускание происходит в следующем порядке: левая часть рабочего зажима, правая часть рабочего зажима, прижимная лапка. Подъем происходит в обратном порядке.
ON	ON	ON	Пневматический	Опускание происходит в следующем порядке: левая и правая части рабочего зажима, прижимная лапка. Подъем происходит в обратном порядке.

Пакет DIP-переключателей A.

Переключатель	В положении ON
А-5	По завершении шитья автоматический подъем рабочего зажима не происходит (только в режиме раздельного выполнения программ)
А-6	Увеличение силы зажима (внутреннее зажимное устройство поставляется в качестве дополнительной принадлежности)
А-7	Управление одной педалью: при нажатии пусковой педали опускается рабочий зажим, при отпускании педали происходит пуск машины
А-8	Активируется устройство детектирования обрыва нити (поставляется в качестве дополнительной принадлежности)

Пакет DIP-переключателей B.

Переключатель	В положении ON
B-1	Активирован режим раздельного выполнения программ (см. стр. 43)
B-2	Для BAS-311F-L: область шитья в направлении X увеличивается с 220 до 230мм*
B-3	Активация устройства охлаждения иглы
B-4	После аварийной остановки обрезка нити не производится
B-5	При использовании устройства детектирования обрыва нити вращающегося типа точность детектирования увеличивается с 8 до 14 При использовании устройства детектирования обрыва нити волоконного типа точность детектирования увеличивается с 5 до 10
B-6	Устройство детектирования обрыва нити волоконного типа включено (при включенном (ON) DIP-переключателе A-8) ((поставляется в качестве дополнительной принадлежности)
B-7	При использовании 3х-ступенчатой педали: Если при этом DIP-переключатель A-2 находится в состоянии ON, прижимная лапка будет опускаться в то же время, что и оба рабочих зажима
B-8	Переключение на высокую скорость подачи

Только для для BAS-311F-L
