ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Тольяттинский государственный университет
Автомеханический институт
Кафедра начертательной геометрии и черчения
ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ
Практикум
Тольятти 2009
УДК 744(075.8)
ББК 30.11
М31
Рецензент: к. п.н., доцент .
Составители: ,
Геометрические построения: практикум/сост. [и др.]. – Тольятти: ТГУ, с.
Содержит примеры решения задач с геометрическими построениями. Показана последовательность решения сложных задач, содержащих геометрические построения.
Для студентов технических специальностей высших учебных заведений.
Научный редактор: к. т.н., доцент .
Рекомендовано к изданию методической комиссией автомеханического института Тольяттинского государственного университета.
Содержание
Пример 1. 5
Пример 2. 9
Пример 3. 14
Пример 4. 19
Пример 5. 24
Пример 6. 29
Пример 7. 35
Пример 8. 40
Пример 9. 44
Пример 10. 48
Пример 11. 51
Пример 12. 55
Пример 13. 62
Пример 14. 69
Пример 15. 74
Пример 16. 80
Пример 17. 89
Пример 18. 97

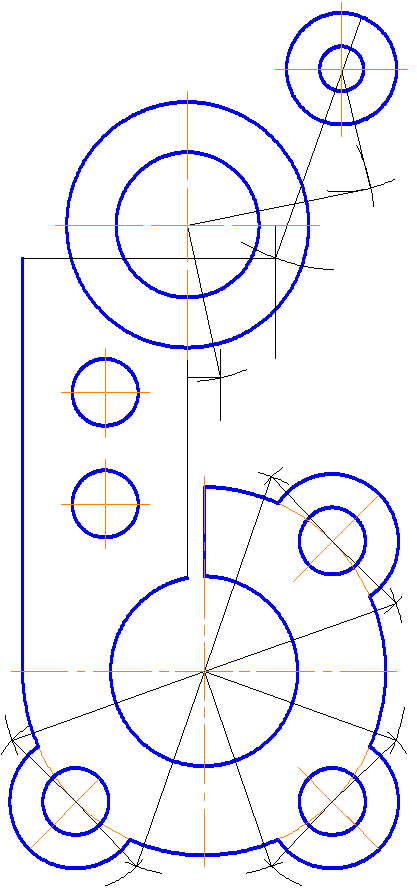

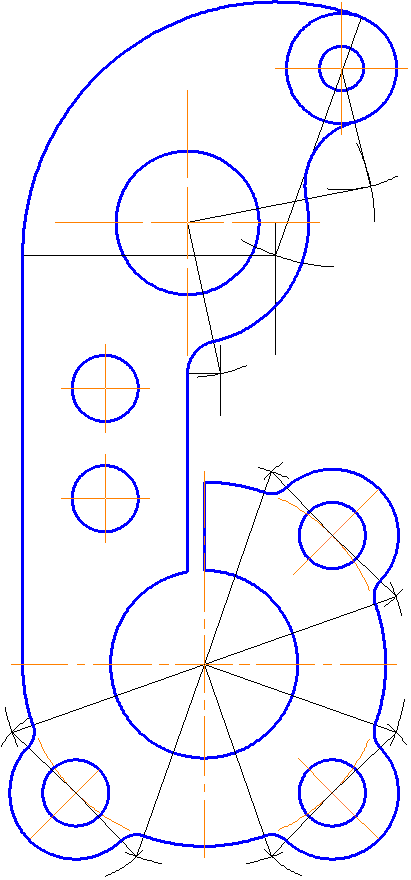

Пример 1. Построить чертеж кондуктора.
В Н И М А Н И Е!
Вначале все построения выполнять тонкими линиями, обводить на последнем этапе.
1. По размерам вычерчиваем прямые линии и, выдерживая межосевые расстояния, окружности заданных диаметров.
2. Строим центры и точки сопряжений.
3. Проводим сопрягающие дуги и строим центры и точки сопряжений для радиусов R 1,5.
4. Выполняем вспомогательные построения для проведения касательных.
4. Проводят касательные к окружностям.
5. Проставляем размеры. Вспомогательные построения не стирать!

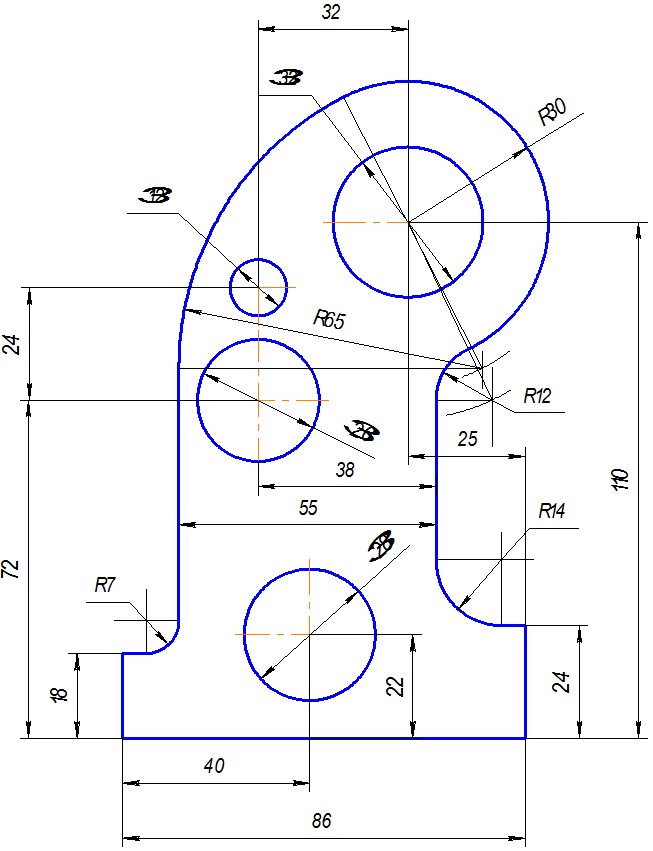

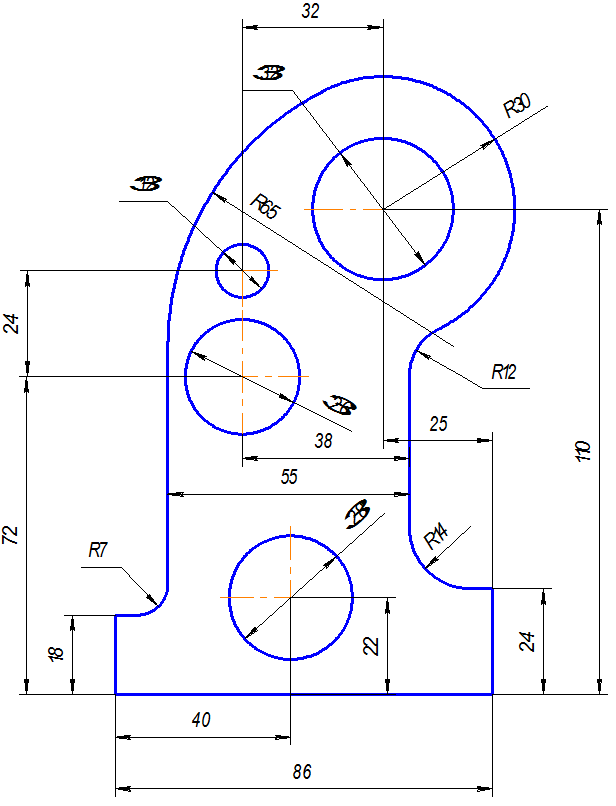

Пример 2.Построить чертеж корпуса
1. Проводим прямые линии и окружности.
2. Строим центры и точки сопряжения.
3. Проводим сопрягающие дуги.
4. Проставляем размеры. Вспомогательные построения не стирать!

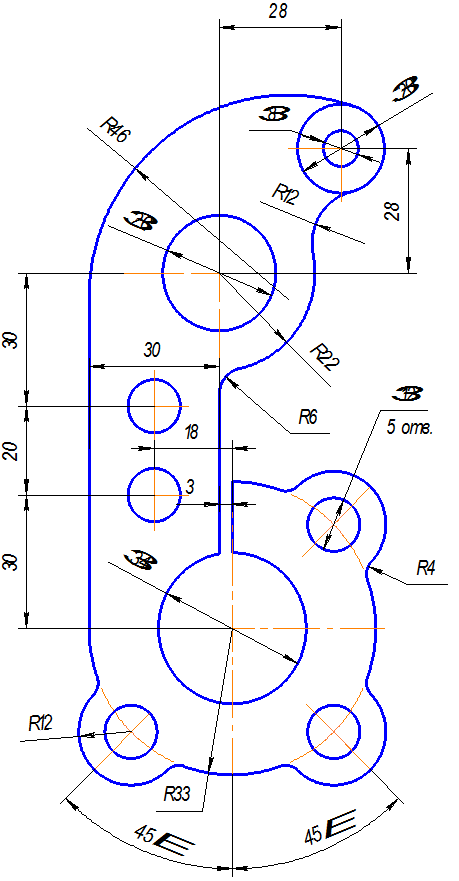

Пример3.Построить чертеж прокладки.
1. Строим прямые линии и окружности, соблюдая межосевые расстояния.
2.Строим центры и точки сопряжения.
3. Проводим сопрягающие дуги.
4. Проставляем размеры. Вспомогательные построения не стирать!
Пример 4.Построть чертеж корпуса
1. Строим прямые линии и окружности, соблюдая межосевые расстояния.
2. Выполняем дополнительные построения центров и точек сопряжения.
3. Проводим сопрягающие дуги.
4. Проставляем размеры. Вспомогательные построения не стирать!
Пример 5. Построить чертеж крышки.
1. Строим окружности, соблюдая межосевые расстояния.
2. Строим центры и точки сопряжений.
3. Проводим сопрягающие дуги.
4. Проставляем размеры. Вспомогательные построения не стирать!
Пример 6. Построить чертеж стойки.
1. Строят прямые линии и окружности, соблюдая межосевые расстояния.
2. Строим касательные к окружностям.
3. Строим центры и точки сопряжений.
4. Проводим сопрягающие дуги.
5. Проставляем размеры. Вспомогательные построения не стирать!

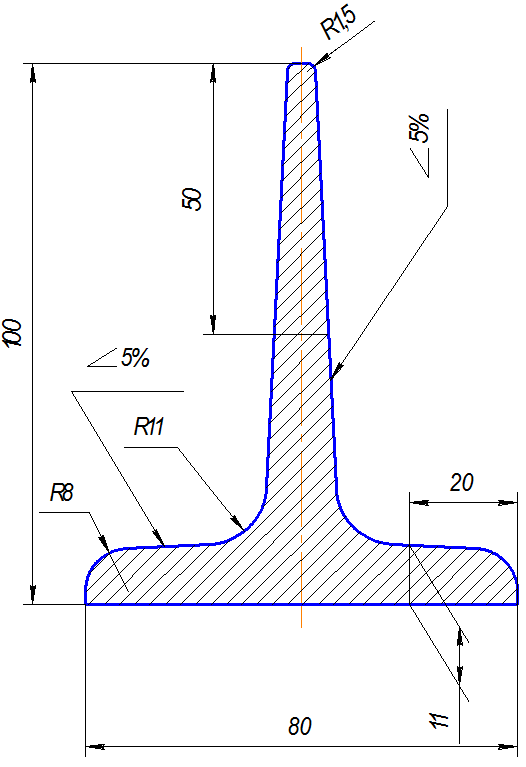

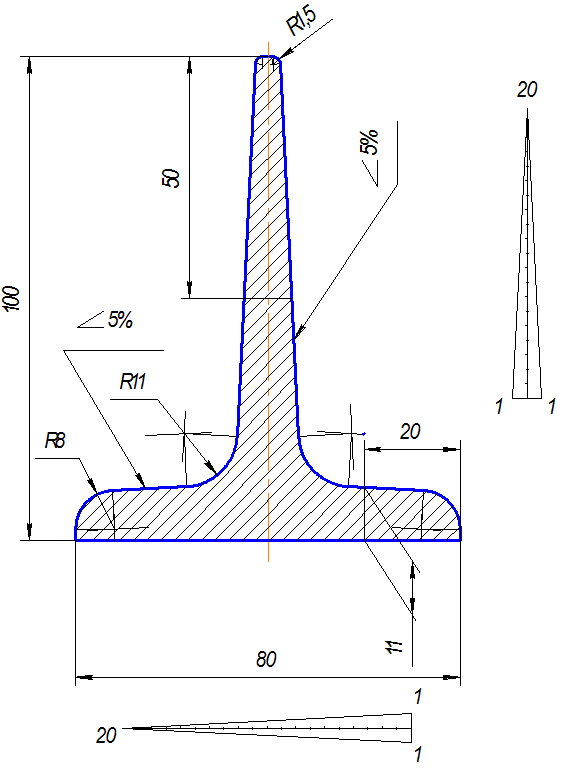

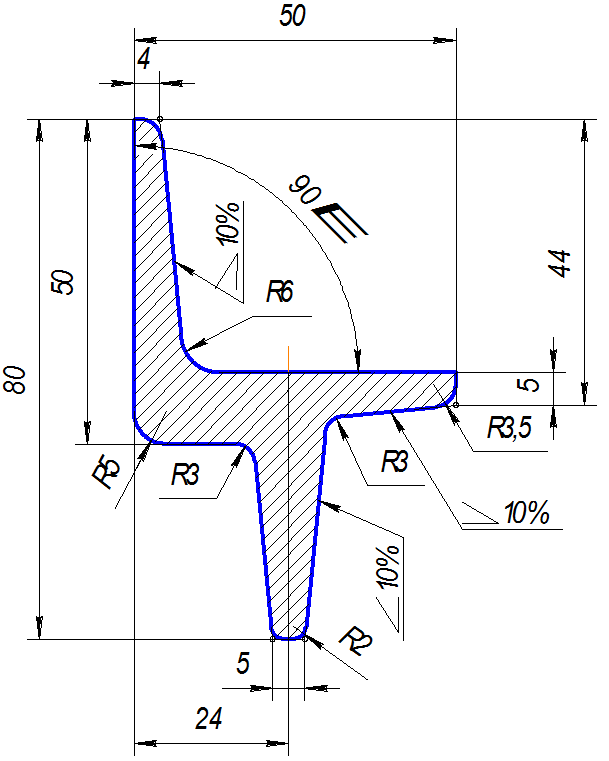

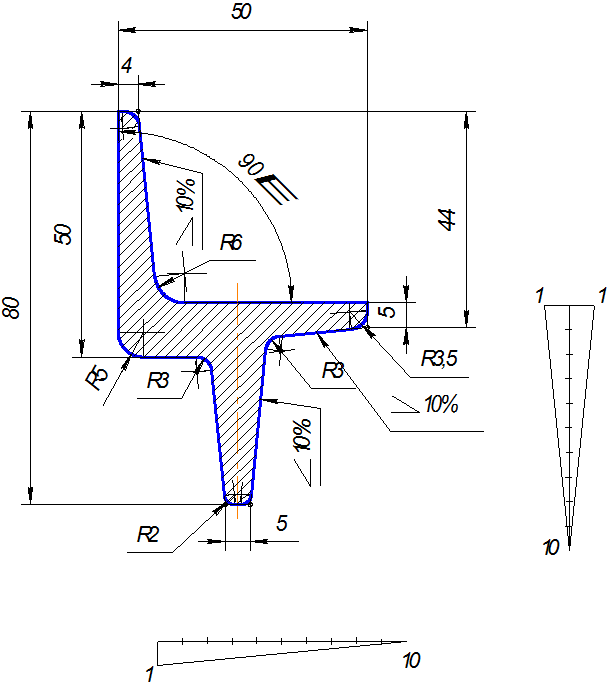

Пример 7. Построить чертеж профиля стали тавровой.
1. Проводим прямые линии и строим по координатам точки, через которые проходят линии с уклоном.
2. Через заданные точки проводим линии уклонов, параллельные построенным на вспомогательных рисунках.
3. Строим центры и точки сопряжений для дуг R1,5 и R8.
4. Проводим сопрягающие дуги R 1,5 и R 8.
5. Проставляем размеры, наносим штриховку. Вспомогательные построения не стирать!

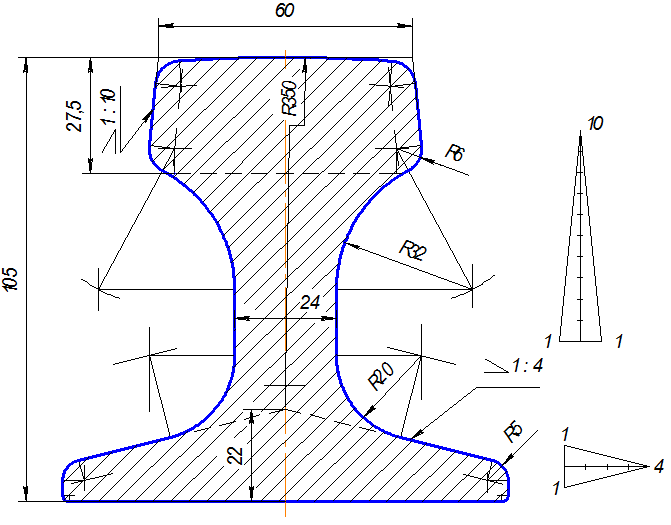

Пример 8. Построить чертеж профиля рельса КР 60.
1. Строим прямые линии и дугу радиусом 350мм.
2. Выполняем дополнительные построения уклонов и параллельно им строят уклоны на чертеже.
3.Выполняем построения центров и точек сопряжений
4. Строим сопрягающие дуги и выполняем вспомогательные построения для сопряжения R 32.
5.Проводим сопрягающую дугу R32.
6.Проставляем размеры и наносим штриховку. Вспомогательные построения не стирать!
Пример 9. Построить чертеж профиля стали специальной для вагонов.
1. Строим прямые линии.
2.Строим линии с уклоном.
2. Строим центры и точки сопряжений.
4.Строим сопрягающие дуги.
5. Проставляем размеры и наносим штриховку. Вспомогательные построения не стирать!
Пример 10.Построить чертеж профиля стали для оконных переплетов.
1. Проводят прямые линии.
2.Строим уклоны.
3. Строим центры и точки сопряжения..
4. Проводим сопрягающие дуги.
5. Проставляем размеры и наносим штриховку. Вспомогательные построения не стирать!

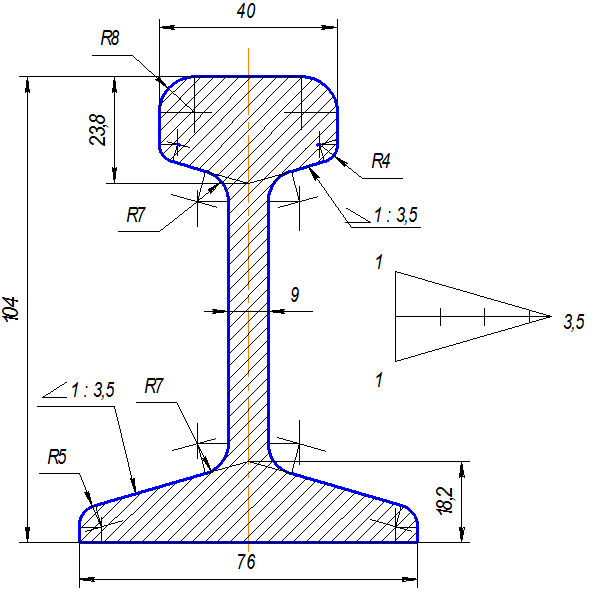

Пример 11. Построить чертеж профиля проката.
1. Строим прямые линии.
2. Строим уклоны.
3. Строим центры и точки сопряжений.
4. Строим сопрягающие дуги.
5. Проставляем размеры и наносим штриховку. Вспомогательные построения не стирать!

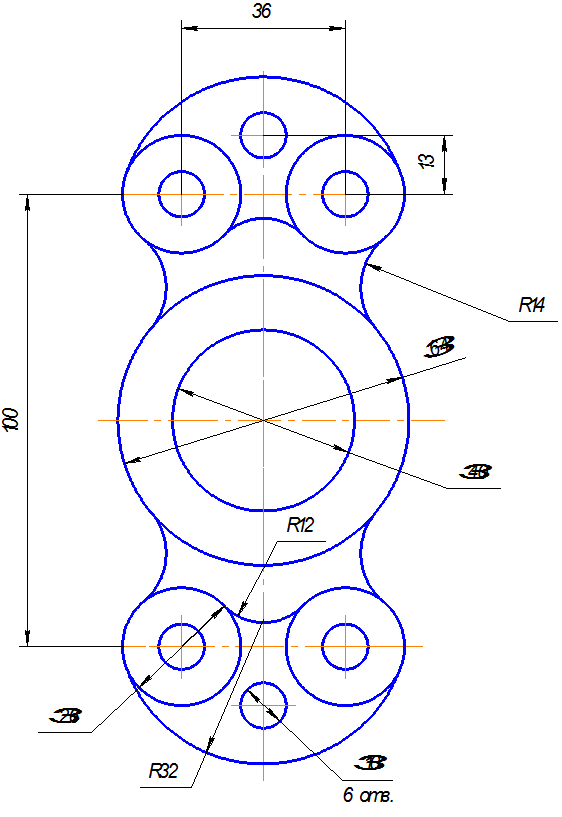

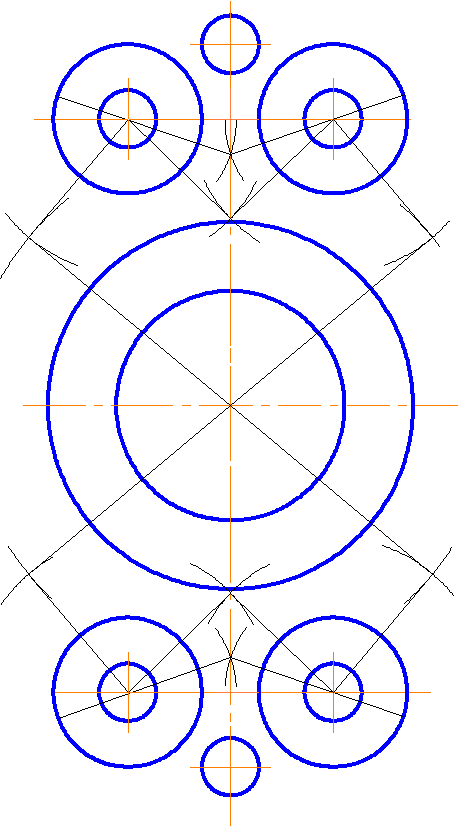

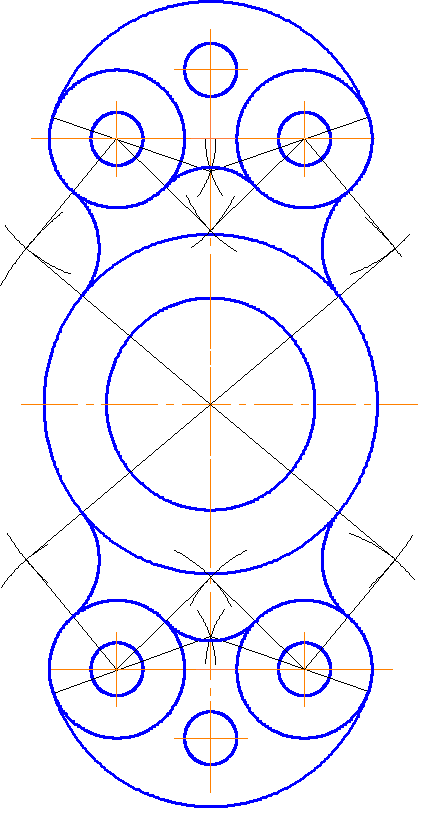

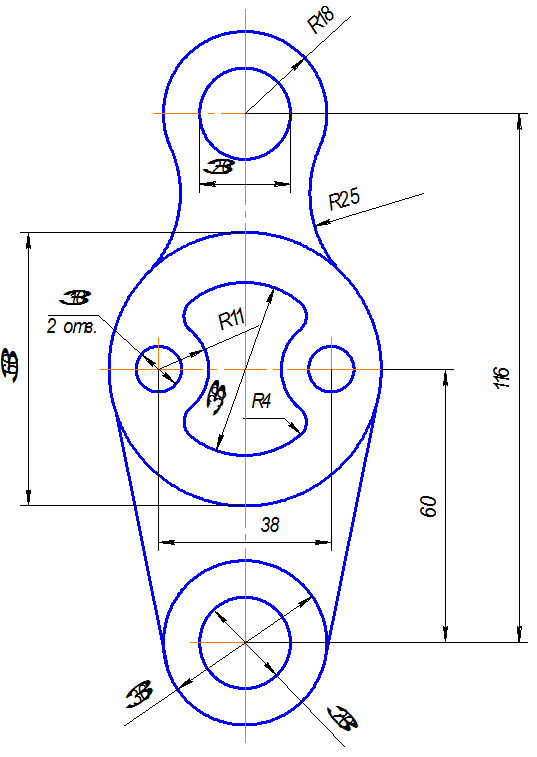

Пример 12. Построить чертеж фланца.
1. Строим окружности, соблюдая межосевые расстояния.
2. Строят центры и точки сопряжений.
3. Проводим сопрягающие дуги.
4. Выполняем вспомогательные построения для проведения касательных.
6. Проводим касательные.
7. Проставляем размеры. Вспомогательные построения не стирать!
Пример 13. Построить чертеж траверсы.
1. Строим прямые линии и окружности, соблюдая межосевые расстояния.
2. Строим центр и точки сопряжения для дуги R114.
3. Строим центры и точки сопряжений для дуг R16.
4. Проводим сопрягающие дуги.
5. Строим центры и точки сопряжений для дуг R8.
6. Проводим сопрягающие дуги R8, проставляем размеры. Вспомогательные построения не стирать!

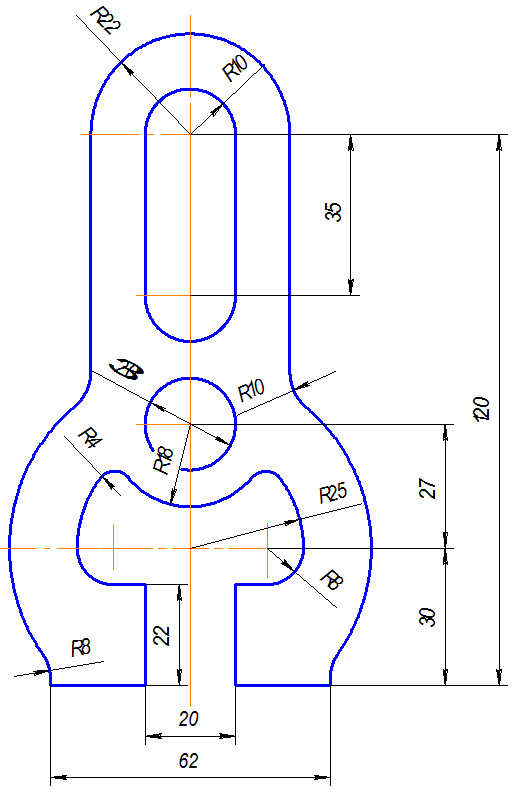

Пример 14. Построить чертеж опоры.
1. Строим прямые линии и окружности, соблюдая межосевые расстояния.
2. Строим центры и точки сопряжений.
3. Проводим сопрягающие дуги.
4. Проставляем размеры. Вспомогательные построения не стирать!

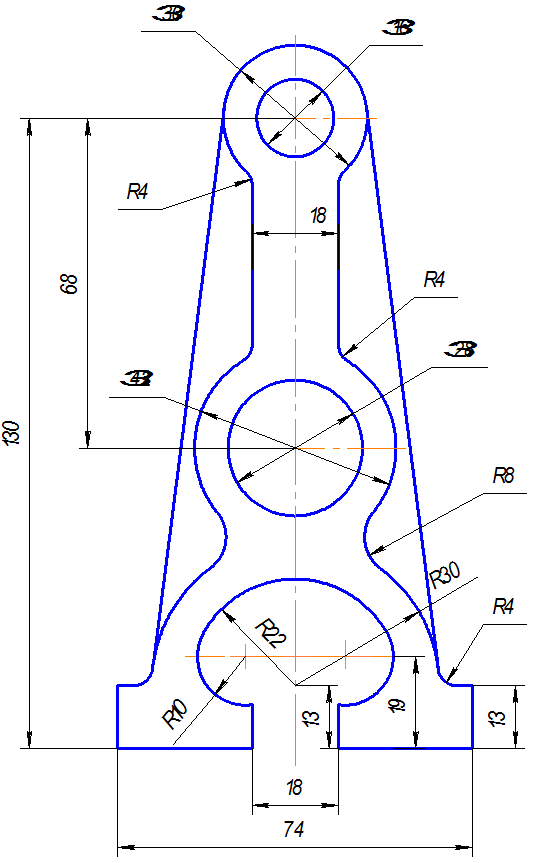

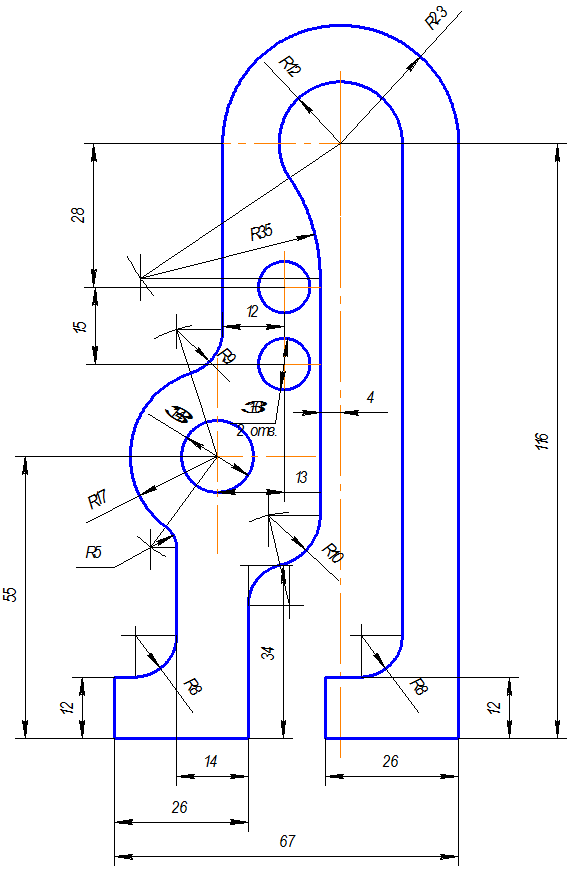

Пример 15. Построить чертеж стойки.
1. Строим прямые линии и окружности, соблюдая межосевые расстояния.
2. Строим центры и точки сопряжений.
3. Проводим сопрягающие дуги.
4. Строим сопряжение R10.
5. Проставляем размеры. Вспомогательные построения не стирать!

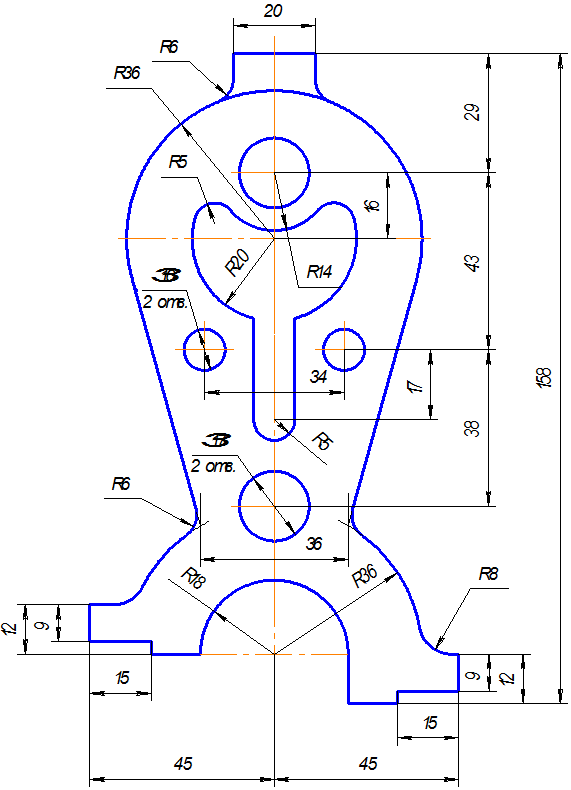

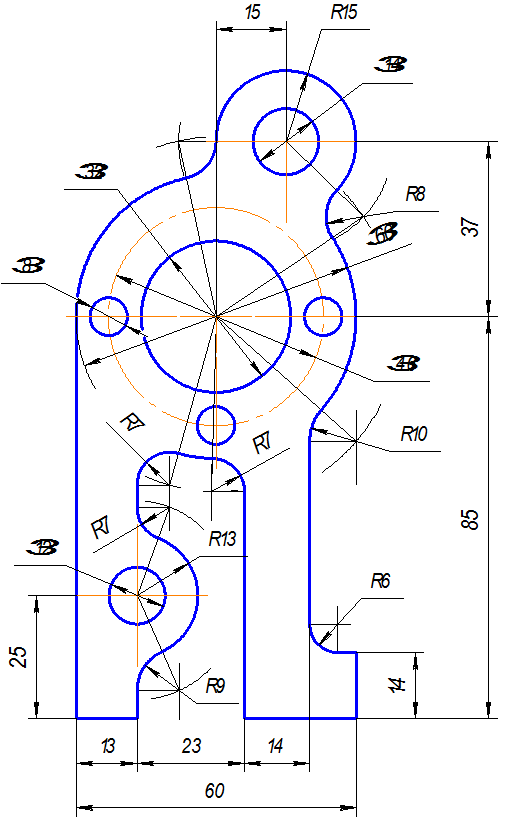

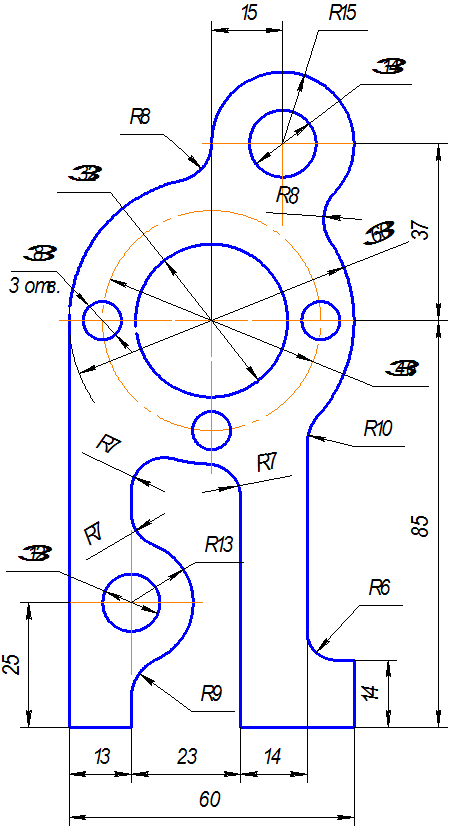

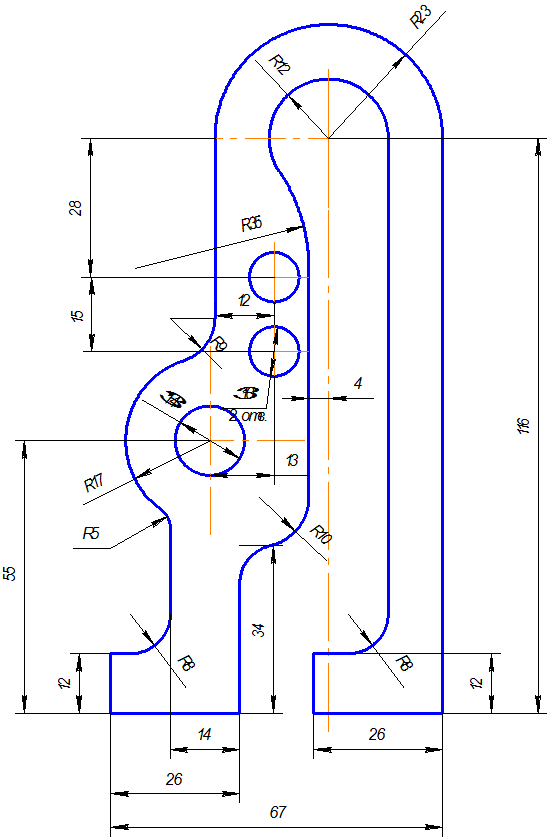

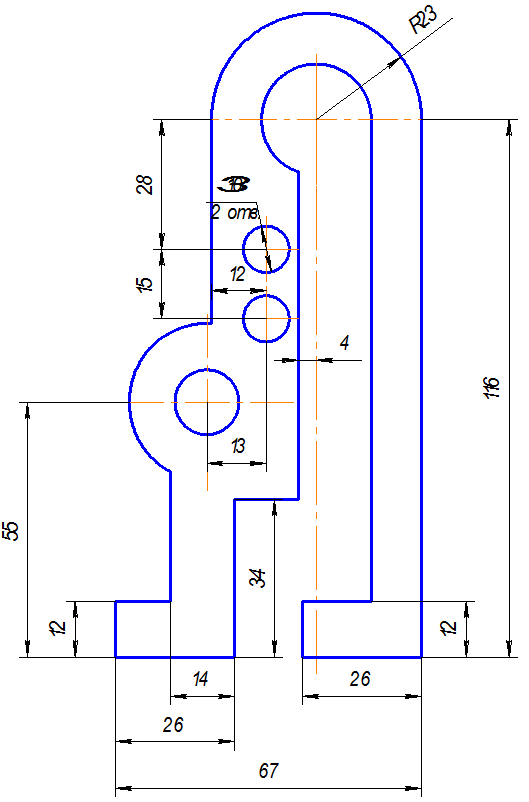

Пример 16. Построить чертеж стойки.
1.Проводим прямые линии и окружности, соблюдая межосевые расстояния.
2. Строим центры и точки сопряжений.
3. Проводим сопрягающие дуги.
4. Выполняем вспомогательные построения для проведения касательных.
5. Проводим касательные линии.
6. Строим центры и точки сопряжений для дуги R6.
7. Проводим сопрягающие дуги R6.
8.Проставляем размеры. Вспомогательные построения не стирать!

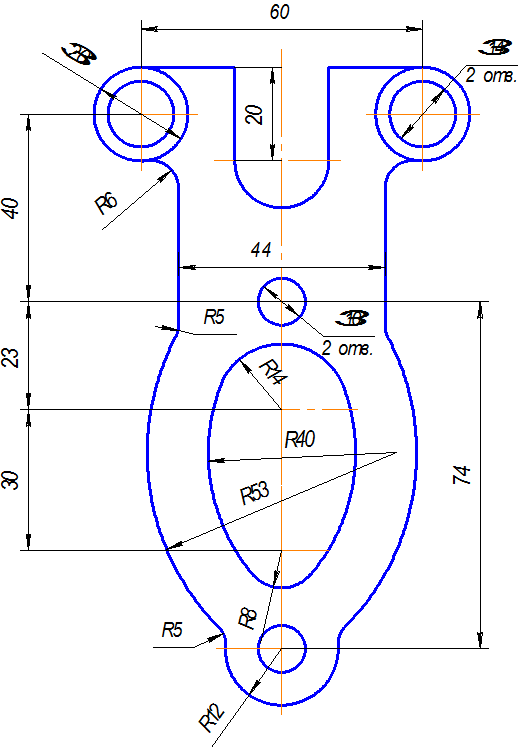

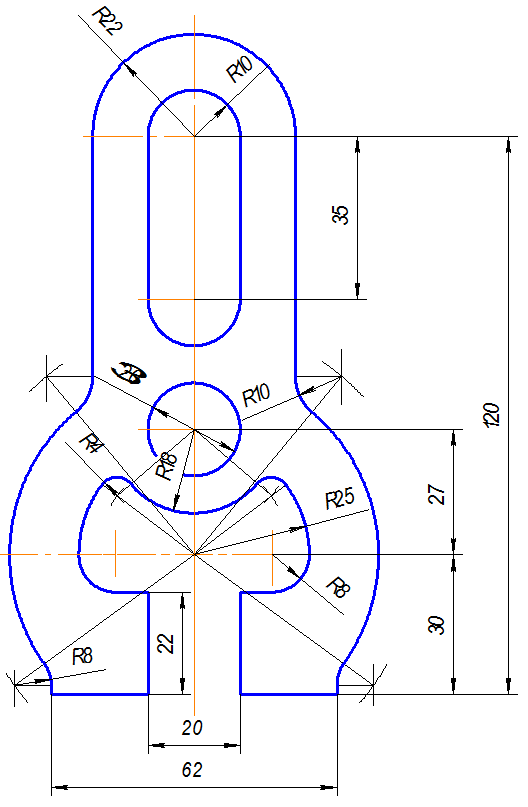

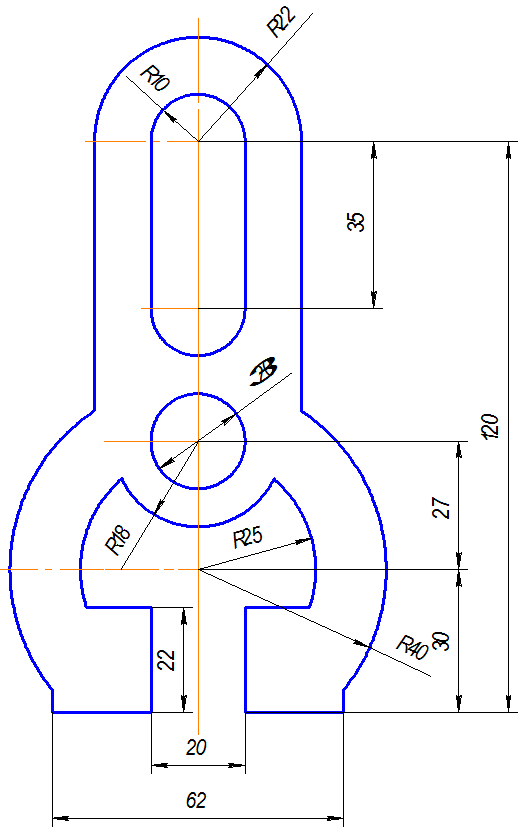

Пример 17. Построить чертеж подвески.
1. Строим прямые линии и окружности, соблюдая межосевые расстояния.
2. Строим центры и точки сопряжений.
2. Проводим сопрягающие дуги.
3. Проводим дуги окружностей R53.
4. Строим центры и точки сопряжения R5.
5. Проводим сопрягающие дуги R5.
6. Проставляем размеры. Вспомогательные построения не стирать!

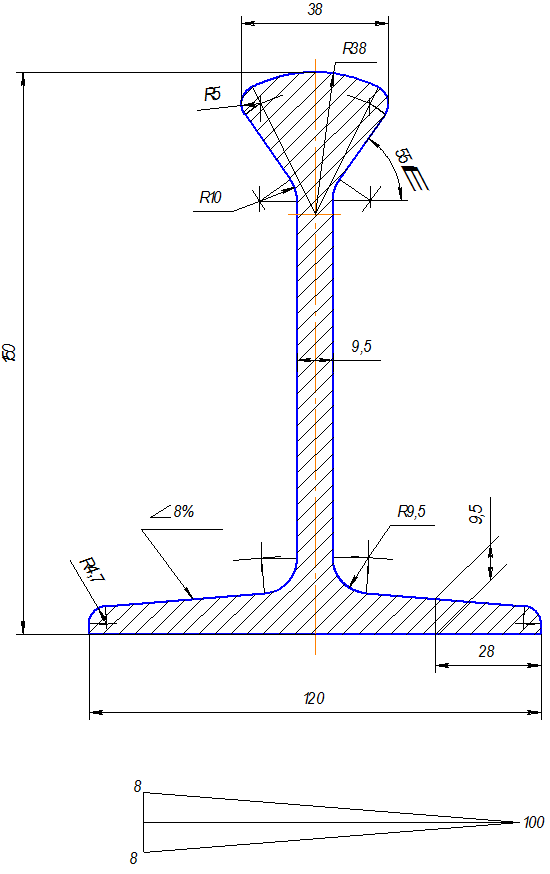

Пример 18. Построить чертеж профиля тавробульбового бимса.
1.Строим прямые линии, дугу R38и по координатам строят точки, через которые проходят линии с уклоном.
2. Проводим линии с уклоном 8% через построенные точки и строят сопряжение R5.
3. Строим центры и точки сопряжений и выполняем дополнительные построения для построения касательных.
4.строим касательную под углом 55°
5. Строим центры и точки сопряжений для дуги R10.
6. Проводим сопрягающую дугу 10.
7. Проставляем размеры и наносим штриховку. Вспомогательные построения не стирать!
