Рисунок 33 Параметры настройки функции «Сравнение по годам»

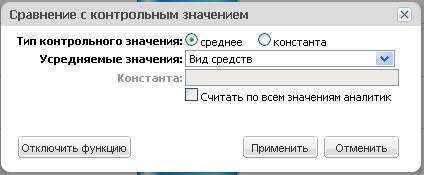

Рисунок 34 Параметры настройки функции «Сравнение с контрольным значением»

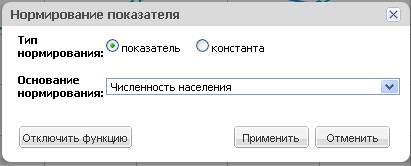

Рисунок 35 Параметры настройки функции «Нормирование показателя»

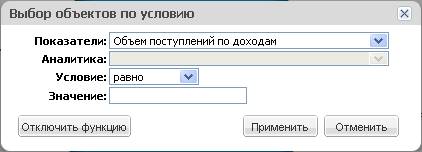

Рисунок 36 Параметры настройки функции «Выбор объекта по условию»
Рисунок 37 Параметры настройки функции «Средний темп роста / прироста»

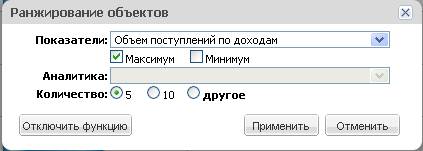

Рисунок 38 Параметры настройки функции «Ранжирование объектов»
В нижней части окна параметров настройки функций расположены кнопки:
- применяет выбранную функцию к показателю;
- осуществляет выход из окна параметров настроек без применения функции;
- отключает ранее примененную функцию.
При применении функции «Ранжирование объектов» становится доступным дополнительный параметр настройки - кнопка «Зафиксировать объекты» (см. рисунок 39).
После нажатия на кнопку найденные объекты фиксируются в соответствующей аналитике в панели аналитических признаков, функция «Ранжирование объектов» деактивируется, кнопка скрывается.

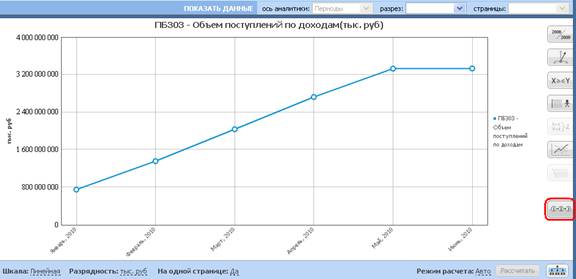

Рисунок 39. Отображение кнопки «Зафиксировать объекты»
3.1.11 Блок «Шаблоны»
Справа от области отображения данных под панелью функций анализа находится кнопка осуществления поиска по шаблону (см. рисунок 40).
Рисунок 40 Расположение кнопки «Шаблоны анализа»
Поиск по шаблону позволяет пользователю осуществлять поиск объектов и показателей по различным параметрам.
Доступен следующий шаблон, в котором пользователь задаёт параметры поиска:
o Максимальные и минимальные объекты
Поиск объектов или показателей, имеющих максимальное и/ или минимальное значение по абсолютной величине или рассчитываемому индикатору (темп роста за период, отклонение от контрольного значения, нормированное значение и т. д.)
3.1.12 Блок сервисных функций
Вверху над областью аналитических признаков расположена панель с сервисными функциями
. Кнопки данной панели предназначены для выполнения следующих операций:
Кнопка | Описание |
| Экспорт результатов выполнения текущего запроса пользователя. При нажатии кнопки появляется дополнительное меню, определяющее в каком формате будут экспортированы данные: · Экспорт в PPT – данные будут экспортированы как слайды PowerPoint – доступно только для графических видов представления. · Экспорт в PDF – данные будут экспортированы в виде документа Acrobat Reader - доступно только для графических видов представления. · Экспорт в RTF – данные будут экспортированы в виде документа Word - доступно только для графических видов представления. · Экспорт в XLS – данные будут экспортированы в виде документа Microsoft Excel – доступно только для вида представления «Таблица» После выбора формата экспорта появляется диалоговое окно для выбора параметров экспорта: · Базовый – без указания выбранных аналитик; · Развернутый – с указанием выбранных аналитик. После экспорта результаты выполнения запроса могут быть отправлены на печать стандартным способом браузера или того приложения, при помощи которого выполняется просмотр экспортированных данных |
| Экспорт результатов выполнения текущего запроса пользователя в формат XML. Такой способ экспорта данных предназначен для дальнейшей автоматизированной обработки данных внешними информационными системами и приложениями |
| Сохранение настроенного запроса для последующего повторного использования. Запрос сохраняется на вкладке «Мои отчеты». |
| Справка. Содержит сведения, к кому обращаться по вопросам работы Системы. |
o «Существующая папка» - выбирается, если отчет будет сохраняться в ранее созданную папку. Выбор осуществляется из выпадающего списка с названиями существующих папок.
o «Новая папка» - выбирается, если отчет будет сохраняться в папке, которой нет в списке существующих. В этом случае необходимо заполнить поле для названия новой папки.
После заполнения всех полей окна нажмите кнопку
. Созданные отчеты сохраняются на вкладке
.
При нажатии на кнопку
сформированный запрос не будет сохранен в отчетах.
Рисунок 41 Окно «Сохранение отчета»
Описание раздела «Сигналы»
3.1.13 Общие положения
Для работы с сигналами используется вкладка
.
Сигнал в общем случае представляет собой уведомление пользователя о наступлении события, условия которого были заранее определены пользователем.
Раздел «Сигналы» содержит вкладки:
· «Мои сигналы» - здесь содержатся сигналы, настраиваемые пользователями.
· «Визуальная сигнализация» -
· «Общие сигналы» - здесь содержатся сигналы, настраиваемые пользователем с правами администратора группы или суперадминистратора. Общие сигналы могут быть добавлены в список пользовательских (частных) сигналов. Администраторы группы или суперадминистраторы также могут добавлять сигналы, созданные пользователями в общие сигналы.
Сигналы могут быть следующих типов:
· Сигнал на значение;
· Сигнал на объекты;
· Визуальная сигнализация;
3.1.13.1 Тип 1. Сигнал на значение.
Для Сигнала данного типа условие накладывается на значение конкретного показателя (или на расчетный индикатор на его основе, например, процент отклонения от контрольного значения) с возможностью ограничения по различным аналитикам.
Например, если значение показателя «Объем поступлений по доходам» по УФК по республике Дагестан превысит среднее значение данного показателя по всем управлениям ФК, система должна выдать пользователю уведомление.
3.1.13.2 Тип 2. Сигнал на объекты.
Для Сигнала данного типа задается условие поиска среди группы объектов по значению одного показателя (или расчетного индикатора на его основе, например, процента отклонения от контрольного значения) по заданному условию с возможностью ограничения по различным аналитикам.
Например, если в системе появится информация о том, что какие-то УФК продемонстрировали отрицательный темп прироста показателя «Объем поступлений по доходам» по данным ежемесячной отчетности, система должна выдать пользователю уведомление.
3.1.13.3 Тип 3. Визуальная сигнализация.
Для Сигнала данного типа задается условие, по которому показатель относится к той или иной категории, исходя из его значения, или согласно которому оценивается изменение его значения.
Например, значение показателя «Фактический дефицит» может быть отнесено к трем категориям, для которых задаются следующие значения:
Наименование показателя | Позитивный | Рисковый | Негативный |
Фактический дефицит (млн. руб.) | > 0 | 0 | < 0 |
Попадание значения показателя в один из заданных диапазонов значений отображается цветом в соответствии с условием, описанным пользователем.
Пример применения цветового индикатора приведен на рисунке 42.
Рисунок 42 Применение цветового индикатора
3.1.14 Способы создания сигналов
Пользователь имеет возможность создавать сигналы через:
· упрощенный интерфейс создания сигнала (окно в универсальной форме открывается щелчком правой кнопкой мыши);
· мастер создания сигнала в блоке «Сигналы». Данная опция используется для создания сигналов и их редактирования.
3.1.14.1 Упрощенный интерфейс создания сигнала
Упрощенный интерфейс позволяет построить сигнал на основе запроса, сформированного на странице «Анализ данных».
Для создания сигнала необходимо перейти на вкладку «Анализ данных», выбрать показатель, выбрать представление (график, гистограмма или таблица), установить ось аналитики и разрез, установить значения аналитических признаков и вид отображения данных (нарастающий итог или обороты) (см. рисунок 43).

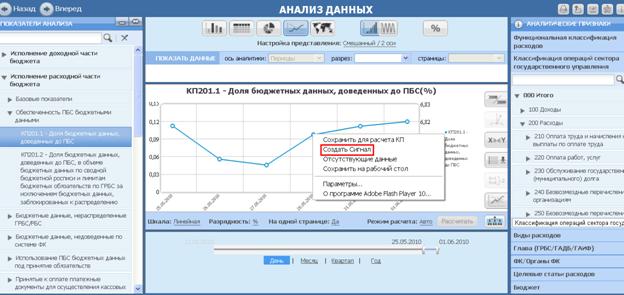

Рисунок 43 Выбор опции для создания сигнала
Затем нажатием правой кнопкой мыши на объекте вызвать меню и выбрать опцию «Создать сигнал». Объект - это точка на графике, столбец гистограммы или числовое значение ячейки таблицы.
После этого открывается диалоговое окно для создания сигнала (см. рисунки 44, 45, 46).

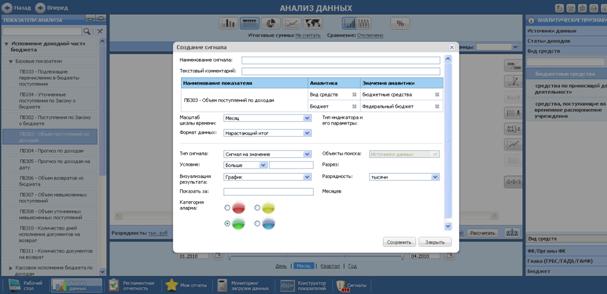

Рисунок 44 Диалоговое окно для сигнала типа «Сигнал на значение»

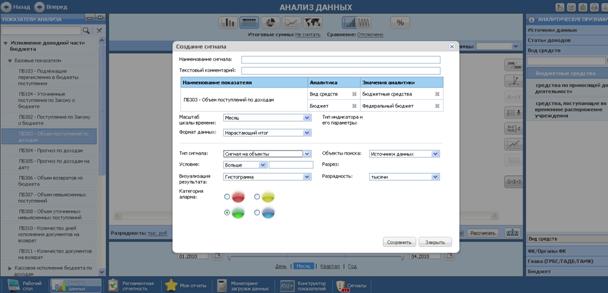

Рисунок 45 Диалоговое окно для сигнала типа «Сигнал на объекты»

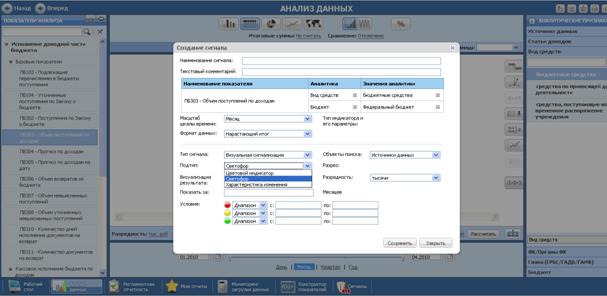

Рисунок 46 Диалоговое окно для сигнала типа «Визуальная сигнализация»
В открывшемся окне необходимо заполнить (или если это необходимо – изменить) следующую информацию:
Название поля | Значение |
Наименование сигнала | Имя сигнала |
Текстовый комментарий | Комментарий к сигналу |
Масштаб шкалы времени | Выбор из списка: День, Месяц, Квартал, Год |
Формат данных | Выбор из списка: Нарастающий итог, Обороты |
Тип сигнала | Выбор из списка: Сигнал на значение, Сигнал на объект, Визуальная сигнализация |
Подтип (только для сигнала типа «Визуальная сигнализация») | Выбирается из списка: Цветовой индикатор, Светофор, Характеристика изменения |
Визуализация результата | Выбор из списка: График, Гистограмма, Таблица |
Условие | Выбор из списка: Больше, Меньше, Равно, Не равно, Диапазон. |
Объект поиска | Выбор из списка аналитик выбранного показателя |
Разрядность | Выбор из списка: Единицы, Тысячи, Миллионы, Миллиарды, Триллионы |
Кроме того в диалоговом окне отображается таблица, содержащая следующие столбцы:
· Наименование показателя - заполняется автоматически, содержит выбранный показатель;
· Аналитика (перечень выбранных аналитик) - заполняется автоматически. Сюда заносятся аналитические признаки, для которых зафиксированы некоторые значения. Справа от наименования аналитики находится кнопка «
», позволяющая удалить аналитику из таблицы.
· Значения аналитики (перечень значений выбранной аналитики) - заполняется автоматически, исходя из выбранных значений аналитических признаков. Справа от наименования значения аналитики находится кнопка «», позволяющая удалить значение аналитики из таблицы.
Создавать сигнал можно при любой активизированной функции анализа, а также при активизированной кнопке
.
При этом в поле «Тип индикации и его параметры» указывается:
· При активизированной кнопке «» одно из значений:
o Темп роста за период;
o Цепной темп прироста;
· При активизированной функции «Сравнение по годам» одно из значений:
o Абсолютная дельта;
o Относительная дельта.
· При активизированной функции «Сравнение с контрольным значением» одно из значений:
o Абсолютное отклонение;
o Относительное отклонение;
· При активизированной функции «Нормирование показателя»:
o Нормированное значение показателя в расчете на показатель, на который осуществлялось нормирование.
Сигнал создается на исходное значение показателя, если:
· включены другие функции;
· при включенной функции «Сравнение по годам» не выбрана дельта;
· при включенной функции «Сравнение с контрольным значением» не выбрана дельта.
После ввода значений нажать кнопку
. Сигнал сохраняется в системе.
С помощью упрощенного интерфейса могут создаваться сигналы 1-3 типов.
3.1.14.2 Мастер создания сигналов в блоке «Сигналы»
В отличие от упрощенного интерфейса создания сигналов, где почти все параметры (такие как показатель, аналитические признаки, значения аналитических признаков) определяются непосредственно на странице «Анализ данных», в мастере создания сигналов все необходимые параметры можно выбирать находясь непосредственно в интерфейсе мастера.
Приступайте к созданию сигнала, используя вкладку
.
При выборе этой вкладки сначала отображается окно области оповещения о сработавших сигналах (см. рисунок 47), если сигналы уже были созданы и есть сработавшие сигналы, для которых выполнилось заданное условие. По ссылке
, расположенной в нижнем левом углу области оповещения (см. рисунок 47), отображается полный список настроенных сигналов (см. рисунок 48).

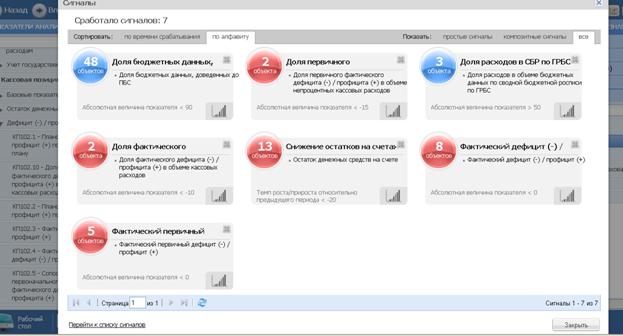

Рисунок 47 Окно области оповещения о срабатывании сигнала
Блок «Сигналы» содержит разделы «Сигналы», «Визуальная сигнализация» и «Общие сигналы». Переход в разделы осуществляется нажатием на одноименные кнопки, расположенные в верхнем левом углу окна блока «Сигналы» (см. рисунок 7, позиция 1).
В левом нижнем углу окна раздела «Сигналы» расположены следующие кнопки:
· Создать новый сигнал (рисунок 7, позиция 2);
· Объединить в композитный сигнал (рисунок 7, позиция 3);
· Перенести в общие сигналы (рисунок 7, позиция 4). Важно! Данная кнопка доступна только пользователям с правами администратора группы или суперадминистратора.
В разделе «Визуальная сигнализация» в левом нижнем углу окна расположена только одна кнопка: «Создать новый сигнал».
В разделе «Общие сигналы» в левом нижнем углу окна расположены кнопки:
· Создать новый сигнал;
· Перенести в частные сигналы.
3.1.14.2.1 Сигналы
Список сигналов представлен в виде таблицы (см. рисунок 48), которая содержит следующие столбцы:

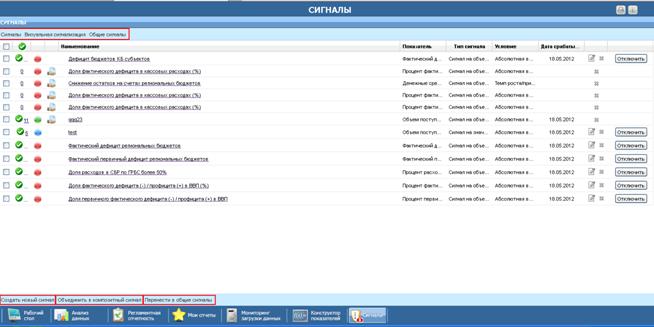

Рисунок 48 Окно блока «Сигналы», раздел «Сигналы»
· Чекбокс для выбора сигналов, включаемых в композитный сигнал или переноса в общие сигналы (
);
· Индикация срабатывания сигнала (
).Справа от индикатора срабатывания сигнала находится число, обозначающее сколько раз сработал сигнал. Нажав на цифру, можно просмотреть историю срабатывания сигнала. История отображается в виде всплывающего окна со списком дат срабатывания сигнала, отсортированного по возрастанию даты (см. рисунок 50);
· Иконка типа сигнала (
);
· Тип доступа сигнала. У сигналов, скопированных из «Общих сигналов» в поле стоит пикторгамма
;
· Наименование сигнала;
· Показатель - название показателя, на который назначен сигнал;
· Тип сигнала – название типа сигнала;
· Условие - отображается условие и его значение. Например «Процент отклонения от контрольного значения > 35%»);
· Дата срабатывания – выводится дата последнего срабатывания сигнала;
· Столбец, содержащий кнопки «Редактировать» (
)) и «Удалить» (
) для каждого сигнала. При нажатии кнопки открывается окно мастера создания сигнала с заполненными параметрами по редактируемому сигналу. Кнопка служит для удаления сигналов из списка. При этом выдается сообщение (см. рисунок 49).
Рисунок 49 Предупреждение при удалении сигнала
· Столбец, содержащий кнопку
для каждого сигнала.

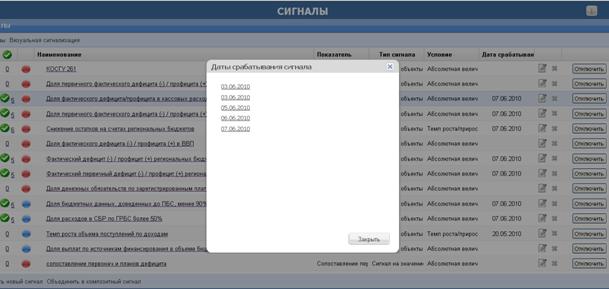

Рисунок 50 Окно истории срабатывания сигнала
Значок индикации срабатывания сигнала появляется в случае, если сигнал сработал хотя бы 1 раз. У пользователя есть возможность удалять значок индикации срабатывания как для одного сигнала, так и для всех сработавших сразу. При этом данный сигнал должен исчезнуть из области оповещения пользователя о срабатывании сигналов, оставаясь в списке сигналов. При удалении значка индикации выдается предупреждение (см. рисунок 51). После повторного срабатывания сигнал вновь появится в списке.
Рисунок 51 Предупреждение при удалении значка индикации
Кнопка отключает сигналы. Отключенный сигнал отображается более бледным цветом, чем остальные.
При нажатии на название сигналов (1 и 2 типов) происходит переход на универсальную форму. Данные на универсальной форме отображаются на дату срабатывания сигнала в соответствии с заданными при создании сигналов параметрами. При этом над областью построение появляется надпись: «Сигнал: <название сигнала>».
3.1.14.2.2 Визуальные сигнализации
Список визуальных сигнализаций представлен в виде таблицы (см. рисунок 52), которая содержит следующие столбцы:
· Название сигнализации;
· Название показателя, на который назначена сигнализация;
· Тип данных - название индикатора в соответствии с выбранным типом обработки данных при создании сигнала;
· Условие - отображается условие подтипом типа сигнала. Например светофор с диапазонами данных;
· Столбец, содержащий кнопки «Редактировать» ()) и «Удалить» () для каждого сигнала;

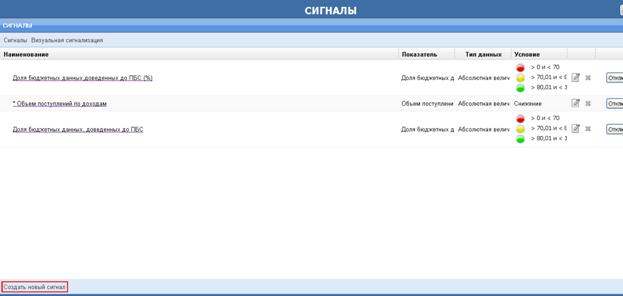

Рисунок 52 Окно блока «Сигналы», закладка «Визуальная сигнализация»
3.1.14.2.3 Задание условий для визуальной сигнализации
a. Светофор
Для каждого цвета светофора задается индивидуальное условие (см. рисунок 53):
· Больше;
· Меньше;
· Равно;
· Не равно;
· Диапазон.
Рисунок 53 Окно задания условий для цветов светофора
b. Цветовой индикатор
Цветовой индикатор может содержать как одно условие, так и несколько (см. рисунок 54). Для добавления дополнительного условия справа от полей со значениями находится кнопка
.
Рисунок 54 Условие, задаваемое диапазоном значений
Для цветового индикатора условие ставится таким же образом, как и для светофора:
· Больше;
· Меньше;
· Равно;
· Не равно;
· Диапазон.
По умолчанию значок индикатора окрашен в серый цвет. При нажатии левой кнопкой мыши на значок открывается спектр для выбора окраски индикатора (см. рисунок 55).
Рисунок 55 Окно спектра, для выбора окраски индикатора
3.1.14.2.4 Общие сигналы.
Общие сигналы создаются пользователем с правами администратора группы или суперадминистратора.
Список общих сигналов представлен в виде таблицы, содержащей следующие столбцы:
· Чекбокс для выбора сигналов, которые будут перенесены в частные сигналы ();
· Индикация срабатывания сигнала ().Справа от индикатора срабатывания сигнала находится число, обозначающее сколько раз сработал сигнал. Нажав на цифру, можно просмотреть историю срабатывания сигнала. История отображается в виде всплывающего окна со списком дат срабатывания сигнала, отсортированного по возрастанию даты (см. рисунок 50);
· Иконка типа сигнала ();
· Наименование сигнала;
· Показатель - название показателя, на который назначен сигнал;
· Тип сигнала – название типа сигнала;
· Условие - отображается условие и его значение. Например «Процент отклонения от контрольного значения > 35%»);
· Дата срабатывания – выводится дата последнего срабатывания сигнала;
· Столбец, содержащий кнопки «Редактировать» ()) и «Удалить» () для каждого сигнала. При нажатии кнопки открывается окно мастера создания сигнала с заполненными параметрами по редактируемому сигналу. Кнопка служит для удаления сигналов из списка. При этом выдается сообщение (см. рисунок 49).
· Столбец, содержащий кнопку для каждого сигнала.
3.1.14.2.5 Создание сигналов 1, 2 и 3 типов
Для создания простых сигналов (сигнал на значение и сигнал на объекты) и визуальных сигнализаций необходимо выполнить следующее:
· Открыть закладку «Сигналы» или «Визуальная сигнализация»;
· Нажать кнопку «Создать новый сигнал»;
· Заполнить шаги в мастере создания сигнала.
3.1.14.2.6 Создание сигнала на примере Сигнала на объекты
Шаг 1 (см. рисунок 56):

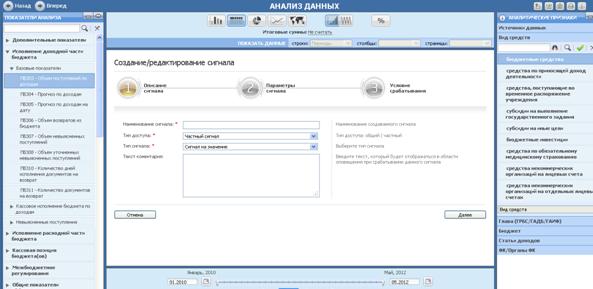

Рисунок 56 Шаг 1. Создание сигнала на объекты
· Заполните поля – Наименование сигнала и Текст комментария
· Выберите из выпадающего списка Тип доступа – Частный сигнал или Общий сигнал
· Выберите из выпадающего списка Тип сигнала «Сигнал на объекты»
· Нажмите кнопку
Шаг 2 (см. рисунок 57):
· При необходимости выберите в правом боковом меню значения требуемых аналитических признаков для ограничения выборки.
· Выберите из выпадающего списка тип обработки данных
· Нажмите кнопку

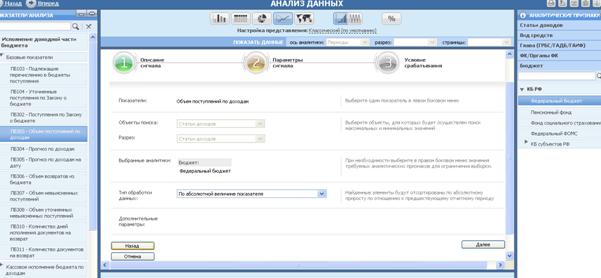

Рисунок 57 Шаг 2. Создание сигнала на объекты
|
