Инструкция по техническому обслуживанию
Инструкция по техническому обслуживанию
посудомоечных машин с фронтальной загрузкой серии UC компании Winterhalter
1 Оглавление
1 Оглавление....................................................................................................................................................................................... 1
2 О данной инструкции...................................................................................................................................................................... 2
2.1 Пояснение использованных терминов................................................................................................................................... 2
2.2 Используемые условные обозначения.................................................................................................................................. 2
3 Места установки наиболее важных узлов............................................................................................................................. 3
4 Система управления – задающий и исполнительный модули..................................................................................... 6
5 Сенсорный экран............................................................................................................................................................................ 6
6 Уровни................................................................................................................................................................................................. 6
7 Меню ввода PIN-кода..................................................................................................................................................................... 7
8 Меню обслуживания...................................................................................................................................................................... 8
8.1 Параметры...................................................................................................................................................................................... 8
8.2 Круг Зиннера................................................................................................................................................................................ 10
8.3 Программа тестирования исполнительных устройств 1................................................................................................ 12
8.4 Программа тестирования исполнительных устройств 2................................................................................................ 15
8.5 Параметры +/- для P000........................................................................................................................................................... 16
8.6 Вызов ошибок или событий..................................................................................................................................................... 16
8.7 Ввод адресов................................................................................................................................................................................ 17
8.8 Сброс интервала технического обслуживания.................................................................................................................. 17
8.9 Ввод часов работы..................................................................................................................................................................... 18
8.10 Сенсорная калибровка........................................................................................................................................................... 18
8.11 Тест дисплея.............................................................................................................................................................................. 19
8.12 Ввод в действие с управлением в режиме меню............................................................................................................. 19
9 Счетчик воды обратного действия........................................................................................................................................ 19
10 Замена пиктограмм................................................................................................................................................................... 20
11 Программирование соединительных клемм................................................................................................................... 20
12 Исполнительные устройства / датчики.............................................................................................................................. 21
13 Устранение сбоев....................................................................................................................................................................... 24
13.1 Неполадки в работе; индикация с помощью пиктограмм............................................................................................. 24
14 Описание всех параметров.................................................................................................................................................... 26
14.1 Общая информация................................................................................................................................................................ 26
14.2 Указания по стандартам DIN 10511 и DIN 10512........................................................................................................... 26
14.3 P000: Набор основных параметров.................................................................................................................................... 27
14.4 Параметры аппаратного обеспечения.............................................................................................................................. 28
14.5 P001 - P299: круг Зиннера...................................................................................................................................................... 29
14.6 P300 - P399: значения температуры.................................................................................................................................. 41
14.7 P400 - P499: таймер................................................................................................................................................................. 42
14.8 P500 - P699: общая информация........................................................................................................................................ 43
14.9 P700 - P799: дозирование...................................................................................................................................................... 48
14.10 P800 - P899: экран.................................................................................................................................................................. 48
14.11 P900 - P952: сообщения об ошибках................................................................................................................................ 52
14.12 P954 - P970: санитарно-гигиенический дневник........................................................................................................... 56
14.13 P971 - P999: стандарты DIN 10511 и DIN 10512........................................................................................................... 57
2 О данной инструкции
Эта инструкция предназначена исключительно для квалифицированных техников по обслуживанию, обученных компанией Winterhalter.
В этой инструкции основное внимание уделяется меню обслуживания, работе исполнительных устройств и датчиков, устранению сбоев и настройкам параметров. Остальные функции и возможности электронной системы управления описаны в инструкции по эксплуатации машин серии UC.
2.1 Пояснение использованных терминов
Ниже поясняются термины, использованные в данной инструкции:
- Исполнительные устройства: электрические узлы, встроенные в машину, например, насосы, электромагнитные клапаны или нагревательные элементы, ... выполняющие действия, если на них подается сигнал управления (происходит их включение).
- Датчики: электрические узлы, встроенные в машину, например, датчики уровня или температуры, ... фиксирующие данные измерений.
- Программа тестирования исполнительных устройств: программа для включения исполнительных устройств и опроса датчиков.
- Параметр: характеристика (температура, время, индикация, ...), которая может изменяться.
- Значение параметра: цифровое значение с указанием или без указания единицы измерения, например, 85 °C, 120 с.
- Набор основных параметров: Совокупность всех параметров с определенной основной настройкой. Под защитной крышкой машины находится табличка, на которой указан набор основных параметров, введенный в машину на момент поставки. В главе 14.3 можно найти обзор всех наборов основных параметров.
2.2 Используемые условные обозначения
В инструкции используются следующие обозначения:
Опасно! | Предупреждение об опасности получения тяжелых травм или возможности смертельного исхода в случае несоблюдения описанных мер предосторожности. |
Осторожно! | Предупреждение об опасности получения легких травм или возможности нанесения материального ущерба в случае несоблюдения описанных мер предосторожности. |
Внимание! | Предупреждение о возможности повреждения или выхода из строя изделия в случае несоблюдения описанных мер предосторожности. |
ВАЖНО | Здесь дается важное указание. |
ИНФОРМАЦИЯ | Здесь дается полезный совет. |
Ø | После такой стрелки приводятся указания о необходимых действиях. |
a | Данный символ указывает на результаты действий. |
- | Данный символ используется при перечислении. |
u | Ссылка на главу, в которой содержится подробная информация по указанной теме. |
3 Места установки наиболее важных узлов
В качестве примеров использованы фотографии модели UC-L; дозаторы являются дополнительным оборудованием.

Вид спереди
1 | Fluidos DT (дозатор моющего средства) | 8 | Переходная планка для подключения внешних дозаторов |
2 | Fluidos DB (дозатор ополаскивающего средства) | 9 | Нагревательный элемент бойлера |
3 | Место дозирования моющего средства | 10 | Место дозирования ополаскивающего средства |
4 | Нижний моющий распределитель | 11 | Кабельный фланец для крепления кабеля сетевого питания |
5 | Клеммы для подключения кабеля сетевого питания | 12 | Спускной насос |
6 | Клеммы для подключения нагревательного элемента бойлера | 13 | Датчик температуры бака |
7 | Реле нагревательного элемент бойлера | 14 | Воздухосборник (накопитель воздуха) бака |

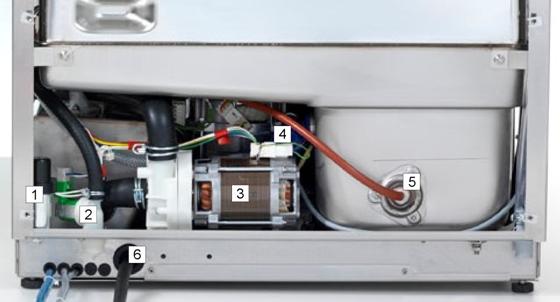

Вид сзади
1 | Конденсатор насоса ополаскивания | 4 | Mediamat Cyclo |
2 | Электромагнитный клапан | 5 | Нагревательный элемент бака (2 шт. на модели «Cool») |
3 | Насос ополаскивания | 6 | Кабель сетевого питания |

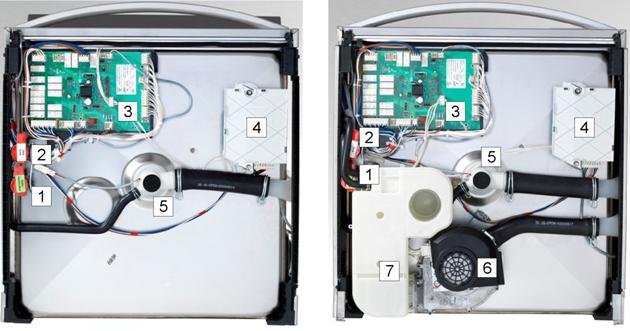

Стандартная машина Модель Energy
1 | Датчик уровня в бойлере | 5 | Верхний моющий распределитель |
2 | Датчик уровня в баке | 6 | Центробежный вентилятор |
3 | Исполнительный модуль | 7 | Теплообменник |
4 | Преобразователь частоты |

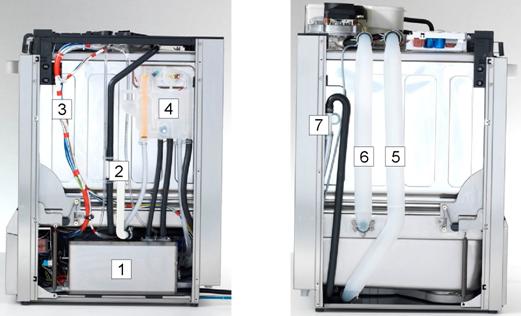

Стандартная машина Модель Energy
1 | Бойлер | 5 | Стояк |
2 | Ополаскивающий распределитель вверху / внизу | 6 | Стояк отвода испарений |
3 | Кабельный жгут | 7 | Удаление отработанной воды |
4 | Клапан обратного течения типа «Airgap» |

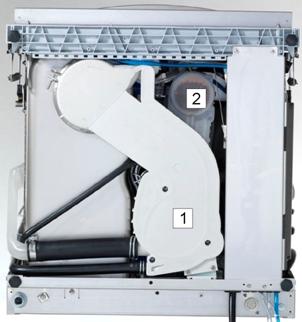

1 | Сборник | ||
2 | Водоумягчитель (опция) |

Машина с выдвинутой вперед защитной крышкой,
табличка с обзором параметров и
принципиальной схемой на обратной стороне
4 Система управления – задающий и исполнительный модули
Машины серии UC оснащены системой управления, включающей задающий и исполнительный модули. Задающий модуль находится в блоке управления над дверцей машины и оснащен сенсорным экраном. Исполнительный модуль находится под защитной крышкой машины, с помощью шинного кабеля соединяется с задающим модулем.
5 Сенсорный экран
![]()
![]()

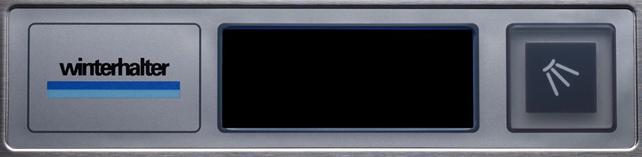

1: Сенсорный экран 2: Кнопка пуска
На экране есть чувствительные к прикосновению сенсорные кнопки (кнопки).
При нажатии этих сенсорных кнопок происходит запуск определенных действий, а на экране появляется информация.
Внешний вид (рамка, фон) сенсорных кнопок имеет следующее значение: | Сенсорные кнопки навигации: | ||
| Широкая белая рамка, темный фон - сенсорную кнопку можно нажимать (она доступна / активирована) |
| Прокрутка |
| Подтверждение ввода | ||
| Широкая белая рамка, белый фон - сенсорная кнопка нажата / активирована |
| Удаление введенного значения |
| Возврат в предыдущее меню Номер меню | ||
| Тонкая пунктирная рамка, темный фон - сенсорную кнопку невозможно нажать (она недоступна / не активирована) |
6 Уровни
Электронный блок управления машины разбит на 3 уровня.
Уровень для персонала, выполняющего мойку
Уровень меню с графическими символами для максимального облегчения обслуживания машины и инструктажа персонала.
Информационный уровень 1 с дополнительными программами мойки и информацией
Здесь можно найти дополнительные программы мойки и информацию (советы по выполнению мойки, инструкция по эксплуатации, …). Более подробную информацию об этом уровне можно найти в инструкции по эксплуатации машин серии UC.
Информационный уровень 2
Здесь можно перейти в меню ввода PIN-кода (u 7), а затем и в другие меню (u 8 до 11).
7 Меню ввода PIN-кода
Порядок открытия меню ввода PIN-кода
| Ø Коснитесь пальцем поверхности экрана. a Экран включится (рабочий экран 01) и через короткое время снова выключится, что позволяет предотвратить непреднамеренное включение машины во время очистки. |
Рис. 01 | Ø Нажмите сенсорную кнопку a Машина при этом не включится. a Откроется экран 04 (информационный уровень 1). ИНФОРМАЦИЯ: пояснение функций уровня 1 можно найти в инструкции по эксплуатации машин серии UC. |
Рис. 04 | Ø Нажмите сенсорную кнопку a Откроется экран 33 (информационный уровень 2). |
Рис. 33 | Ø Нажмите сенсорную кнопку a Откроется шаблон ввода PIN-кода (экран 06). |
Рис. 06 | Ø Введите PIN-код 1925. a Каждая введенная цифра отображается в виде звездочки (×). |
| Ø Подтвердите ввод нажатием сенсорной кнопки ü a Откроется меню ввода PIN-кода (экран 07). |
| Ø Если введен неверный PIN-код, на экране появится символ «!». |
| Ø Если PIN-код неправильно введен 5 раз, ввод его будет блокирован в течение следующих 2 минут. |
Рис. 07 После прокрутки:
Рис. 07 |
| Дата, время, контрастность, язык | см. инструкцию по эксплуатации машин серии UC |
| Автоматический ввод в действие | ||
| Эксплуатационные данные | ||
| Санитарно-гигиенический дневник | ||
| Удаление накипи / основная мойка | ||
| Количество моющего / ополаскивающего средства | ||
| Меню обслуживания u 8 | ||
| Сброс показаний счетчика воды обратного действия u 9 | ||
| Замена пиктограмм u 10 | ||
| Программирование соединительных клемм u 11 |
8
Меню обслуживания
Порядок открытия меню обслуживания
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 |
