Региональные подсистемы общероссийской комплексной системы информирования и оповещения населения (стр. 6 )

В качестве технического решения охранно-пожарной сигнализации рекомендовано применение «контрольной панели», которая обрабатывает сигналы от датчиков, формирует сигналы тревоги и обеспечивает взаимодействие с управляющим компьютером терминального комплекса, а также, при необходимости, центральным пультом управления пожарной сигнализации территориальных подразделений пожарной службы.

Автономные контрольные панели, служащие для обработки и протоколирования информации и формирования управляющих сигналов тревоги, имеют собственный автономный источник питания с резервным аккумулятором, емкость которого достаточна для поддержания работоспособности сигнализации в течение нескольких часов.

Кроме датчиков, к контрольной панели дополнительно может быть подключена сирена звукового оповещения о возникновении тревоги, а также пульт для локального управления режимами работы панели (постановки и снятия с охраны, изменения параметров). Решение об установке того или иного дополнительного устройства должно приниматься в зависимости от конкретных условий размещения терминального комплекса.

Датчики охранно-пожарной сигнализации, используемые для получения информации о тревожной ситуации на объекте, отличаются друг от друга типом контролируемого физического параметра, принципом действия чувствительного элемента и способом передачи информации на центральный пульт управления сигнализацией. Поэтому выбор конкретного типа ОПС должен выполняться с учетом совместимости с данным программным обеспечением, а также с учетом рекомендаций пожарной службы.

Для технического обеспечения экстренной связи в городах с многоточечной установкой ТК и централизованной обработкой сообщений в оперативных службах рекомендовано использовать дуплексное переговорное устройство типа NES, производства компании Neumann Elektnik (Германия).

Переговорное устройство имеет встроенный микрофон, громкоговоритель и одну переговорную клавишу с поворотной рукояткой типа «клювик». В случае несанкционированного вскрытия или выхода переговорного устройства из строя на пульт оператора передается сигнал тревоги.

Степень защиты: IP-65 (пыленепроницаемость и защита от попадания воды).

Переговорное устройство NES принято считать законченным промышленным продуктом и имеющим большой опыт развертывания и эксплуатации в Европе и России.

Технические средства ПСИ, как правило, устанавливаются на терминальных комплексах совместно с оборудованием ПМИ, функционально образуя пункт уличного оповещения и наблюдения. Примерный состав ПУОН приведен на рис. 4.10.

Рис.4.10. Примерный состав пункта уличного оповещения и наблюдения

Технические и программные средства ПСИ обеспечивают решение следующих функциональных задач:

мониторинг обстановки в местах размещения терминальных комплексов;

архивирование видеонаблюдений;

организация экстренной интерактивной речевой связи оператора ПСИ с абонентом панели экстренной связи, расположенной в терминальном комплексе, а также абонента панели экстренной связи, расположенной в ПУОН, с оператором ПСИ;

управление конфигурацией и параметрами видеокамер;

трансляция видеопроектов от камер видеонаблюдения и системы ОПС в адрес ИЦ РП ОКСИОН в реальном времени;

информирование операторов ИЦ о срабатывании датчиков ОПС;

информирование операторов ИЦ о превышении пороговых значений радиационного фона и наличии опасных химических соединений в атмосфере в местах массового пребывания людей;

контроль качества и состава информации, отображаемой техническими средствами ПМИ и др.

Вся информация ПСИ передается (принимается) в реальном времени на основе протоколов TCP/IP или FTP.

4.4.5. Подсистема радиационного и химического контроля

4.4.5.1. Функциональные задачи и технические средства ПРХК

Подсистема радиационного и химического контроля развертывается на терминальных комплексах, в составе которых должны быть предусмотрены соответствующие дозиметрические и газоанализирующие средства, подсоединенные к техническим средствам управления и предназначенные для решения следующих задач:

мониторинга радиационной обстановки в местах массового пребывания людей;

мониторинга загрязненности атмосферного воздуха опасными химическими и взрывопожароопасными веществами в местах массового пребывания людей;

мониторинга параметров состояния атмосферы в местах расположения блоков контроля метеопараметров;

выдачи сигналов о превышении пороговых значений уровней радиации, концентраций опасных химических веществ и метеопараметров в информационные центры;

моделирования вариантов развития ЧС по реальным данным мониторинга;

прогнозирования последствий ЧС.

ПРХК имеет модульный принцип построения и в зависимости от решенных функциональных задач включает (рис. 4.11):

модуль многоканальный измерительный БСХД-02 (ММИ БСХД-02);

модуль контроля метеорологических параметров;

модуль обработки и отображения всего массива информации.

В свою очередь ММИ БСХД-02 также построен по модульному принципу и в своем составе имеет:

модуль радиационного контроля (блок детектирования гамма-излучения БДМГ-100 с блоком сопряжения);

модуль контроля опасных химических веществ (в воздухе);

модуль сбора, обработки и передачи исходной информации (СОПИИ) от оконечных датчиков.

Рис.4.11. Структура ПРХК

Модульный принцип построения ММИ БСХД-02 позволяет применять (поставлять) его в различных вариантах комплектации (моделях), с различными функциональными возможностями без изменения общего конструктивного решения и интерфейсов связи:

БСХД-02 Р – радиационный контроль;

БСХД-02 Х-3 – контроль опасных химических веществ в воздухе (хлор, аммиак, оксид углерода);

БСХД-02 X-N – контроль опасных химических веществ в воздухе (N – количество определяемых газов). По согласованию с заказчиком количество определяемых газов может быть увеличено до 15-20;

БСХД-02 ЗЧ-3 – радиационный контроль и контроль опасных химических веществ в воздухе (хлор, аммиак, оксид углерода) (рис. 4.12);

БСХД-02 PX-N – радиационный контроль и контроль опасных химических веществ в воздухе (N – количество определяемых газов).

Подсистема РХК состоит из двух логических уровней, объединенных в одном корпусе:

нижний – уровень измерительных каналов (устройств), состоящий из первичных преобразователей и контроллеров;

верхний – центральный процессор, обрабатывающий данные контроллеров и передающий информацию на ПИОН, ПУОН, МПОН, ПИОТ.

Модульный метод конструирования обеспечивает возможность их быстрой замены в случае неисправности.

	Газовые сенсоры

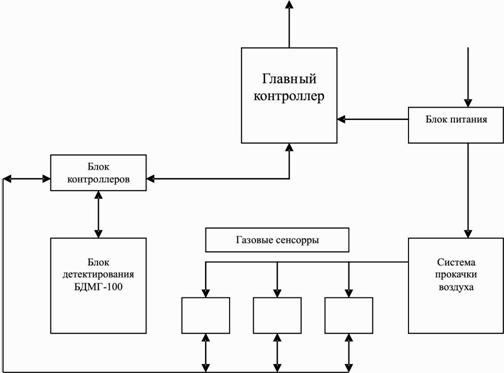

Рис.4.12. Структурная схема БСХД-02 РХ-3

При размещении блоков БСХД-02 необходимо учитывать следующие рекомендации.

При размещении на ПУОН:

блок должен быть расположен на вертикальной поверхности;

высота размещения должна составлять 1,5-2 метра от поверхности земли;

место размещения должно обеспечивать свободный доступ к блоку для проведения регламентных и ремонтных работ;

место размещения блока должно обеспечивать максимальную защиту от воздействия прямых солнечных лучей в летнее время;

место установки блока должно выбираться с учетом особенностей застройки, движения воздуха, наличия на прилегающих территориях потенциально опасных объектов;

для организации радиационного и химического контроля на ПУОН достаточно размещение одного блока (для создания системы мониторинга необходимо площадное размещение блоков).

При размещении на ПИОН:

блок должен быть расположен на вертикальной поверхности;

высота размещения должна составлять 1,5-2 метра от поверхности земли;

место размещения должно обеспечивать свободный доступ к блоку для проведения регламентных и ремонтных работ.

Рекомендуются следующие количества и места установки блоков:

по 2 блока на въездах в аэропорты, ж. д. вокзалы, городские автостанции, гипермаркеты (торговые центры);

по 4 блока внутри аэропортов, ж. д. вокзалов, городских автостанций, гипермаркетов (торговых центров);

по 2 блока на станциях метро, городских стадионах и рынках.

Вопрос с количеством и конкретными местами размещения блоков необходимо решать на стадии рабочего проектирования, учитывая специфику конкретного объекта.

4.4.5.2. Требования к значениям измеряемых параметров, условиям эксплуатации, надежности, безопасности и конструктивному исполнению ПРХК

ПРХК состоит из многоканального измерительного модуля БСХД-02 с размещенными в нем системой отбора проб, датчиками газов, блоком детектирования гамма-излучения БДМГ-100, блоками сопряжения датчиков с главным контроллером, соединенным информационным каналом с ПУОН или ПИОН, и должна обеспечивать контроль параметров среды в диапазонах измерений, приведенных в таблице 4.12.

Таблица 4.12

Контролируемые параметры и диапазоны измерений

№	Контролируемый параметр	Единица измерения	Диапазон
1	Мощность эквивалента дозы гамма-излучения	Зв/ч	1∙1
2	Концентрация Cl2	ppm	0-50
3	Концентрация NH3	ppm	0-100
4	Концентрация CO	ppm	0-500

При этом:

1.  Подсистема радиационного контроля должна обеспечивать:

определение мощности и уровня радиоактивного загрязнения по гамма - и бета-излучению в диапазоне измерений от 1∙10-7 до 10 Зв/ч;

установление уровня радиоактивного загрязнения поверхности терминальных комплексов по альфа-, бета - и гамма-излучению в диапазоне измерений от 102 до 107 частиц (мин*см2);

определение содержания радионуклидов в воздухе вблизи терминальных комплексов по альфа-, бета - и гамма-излучению в диапазоне измерений от 102 до 107 Бк/м2;

установление доз облучения населения в диапазоне измерений от 1∙10-4 до 10 Зв (это возможно предусмотреть дополнительно);

установление радионуклидного состава радиационного загрязнения, и в первую очередь, идентификацию особо значимых излучателей: йода-131, цезия-137, стронция-90 и плутония-239.

2.  Подсистема химического мониторинга должна идентифицировать нижеприведенную номенклатуру АХОВ при нижнем пороге измерения, определяемом по ПДК в населенных пунктах, приведенную в таблице 4.13.

3.

Таблица 4.13 Номенклатура, пороговые значения и ПДК АХОВ

Наименование АХОВ	Токсические свойства
Пороговая токсодоза, мг∙мин/л	ПДК мг/м3
Рабочей зоны	Населенных пунктов
Аммиак	15	20,0	0,04
Водород хлористый	2	5.0	0.01
Водород фтористый	4	0.5	0,005
Диметиламин	1,8	1.0	0,005-
Метиламин	4,8	1,0	–
Метил бромистый	90	1,0	–
Метил хлористый	90	20,0	–
Окись этилена	2,2	1,0	0,3
Сернистый am идрид	20	10.0	0.05
Сероводород	16,1	10.0	0,008
Формальдегид	0.6	0,5	0.003
Фосген	0,6	0,5	–
Хлор	0.6	1,0	0,03
Хлорпикрин	0,02	0,7	0,007

3. Подсистема биологического контроля должна позволять идентифицировать биологические поражающие агенты (потенциально возможные), представленные в таблице 4.14.

4.  Подсистема РХБ контроля РП ОКСИОН, кроме того, должна обеспечивать:

непрерывное измерение значений параметров опасных факторов радиационного, химического и биологического характера;

измерение с использованием системы территориально распределенных датчиков и блоков детектирования, что позволит значительно удешевить систему, повысить ее ремонтопригодность;

передачу информации по проводным линиям связи, радиосвязи и другим каналам.

Требования к условиям эксплуатации.

Электропитание устройства должно осуществляться от однофазной сети переменного тока напряжением ~220(-15 %, +10 %)В, частотой 50(+1, -2.5)Гц.

БСХД-02 должно быть устойчиво к изменению напряжения электропитания от 187 до 242 В и частоты от 47,5 до 51 Гц.

Прерывание электропитания устройства на время не более 100 мс не должно:

приводить к появлению ложных сообщений;

требовать вмешательства оперативного персонала для перезапуска измерительного канала.

Таблица 4.14

Потенциальные возможности биологического мониторинга

Наименование возбудителя	Основные характеристики возбудителей:
поражающая способность	возможность распространения инфекции	устойчивость во внешней среде
инкубационный период, сут.	леталь-ность, %
Бактерии
чума	1-10	25-100	очень высокая	низкая
сибирская язва	1-7	1-100	низкая	высокая
туляремия	1-10	1-30	–	низкая
бруцеллез	2-60	1	–	- // -
мелиоидоз	2-30	30-100	средняя	- // -
холера	1-6	30-40	очень высокая	- // -
брюшной тиф	1-21	1-5	–	- // -
Риккетсии
ку-лихорадка	3-21	2	–	средняя
пятнистая лихорадка	2-14	5-15	низкая	- // -
эпидемический тиф	5-14	25-40	очень высокая	- // -
Вирусы
натуральной оспы	5-22	20-40	очень высокая	средняя

Окончание
